Схемы транзисторных усилителей: схемы, разводка, компоненты

Транзисторные усилители для самостоятельной сборки

Транзисторные усилители звука остаются популярным выбором для аудиофилов благодаря простоте и качеству звучания. Ниже представлены проверенные схемы, которые можно реализовать в домашних условиях. Для начала сборки рекомендуется ознакомиться с материалом о самодельных усилителях.

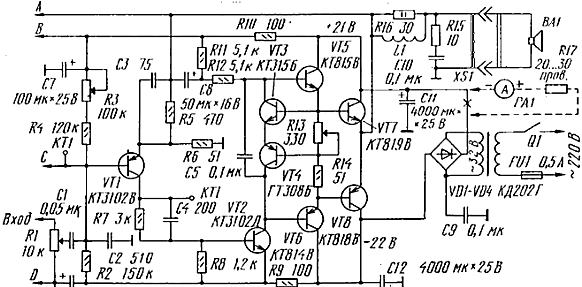

Схема усилителя на КТ819

Одна из самых надежных схем для начинающих — усилитель на транзисторах КТ819. Он обеспечивает мощность до 50 Вт на нагрузке 4 Ом. Схема проста в настройке и не требует дефицитных компонентов.

Расчет трансформатора питания

Для питания усилителя потребуется трансформатор мощностью не менее 100 Вт. Напряжение вторичной обмотки должно составлять 2х24 В. После трансформатора устанавливается выпрямитель на диодах КД202 и сглаживающие конденсаторы.

Компоненты и детали

Качество звучания напрямую зависит от используемых компонентов. Для выходных каскадов рекомендуются транзисторы с высоким коэффициентом усиления. Конденсаторы в звуковом тракте лучше выбирать аудиофильские серии, например, Elna Silmic II или Nichicon KZ.

Разводка печатной платы

Правильная разводка печатной платы критически важна для минимизации наводок. Площадь медных дорожек питания должна быть достаточной для отвода тока. Заземление лучше выполнять звездой, чтобы избежать гула в колонках.

Настройка и проверка

После сборки необходимо проверить напряжение смещения выходных транзисторов. Ток покоя должен составлять 20-50 мА. Для точной настройки используйте лабораторный блок питания и осциллограф.

Альтернативные решения

Если вас интересует более теплый звук, обратите внимание на двухтактник на германиевых транзисторах. Хотя его мощность ниже, характер звучания часто предпочтительнее для вокальных записей.

Заключение

Самостоятельная сборка транзисторного усилителя — это увлекательный процесс, позволяющий получить звук высокого качества. Если вы хотите попробовать другой подход, ознакомьтесь с руководством по ламповым усилителям для самостоятельной сборки.
