Предусилитель Амфитон УП-003-стерео: характеристики, схема и применение

Изготовитель: Львовское ПО имени Ленина.

Назначение: для высококачественного усиления, управления и коммутации стереофонических сигналов при работе от разных источников фонограмм и рассчитан на совместную работу с УМ. Усилитель был разработан в 1982 году, серийно выпускался с 1986 года.

Модель АМФИТОН-А1-01-1 стерео Hi-Fi стала классикой советской аудиоиндустрии, а УП-003-стерео занял достойное место в линейке комплексов благодаря продуманной схемотехнике. Это устройство не просто переключает входы, но и обеспечивает качественную обработку сигнала перед его подачей на усилитель мощности.

Технические характеристики

Диапазон рабочих частот: 20 – 25000 Гц

Неравномерность АЧХ в диапазоне 20-25000 Гц: ±0,3 дБ

Коэффициент гармоник на частоте 1000 Гц: 0,007%

Коэффициент интермодуляционных искажений: 0,02%

Отношение сигнал/взвешенный шум для линейного входа: 90 дБ

Максимальное напряжение на выходе усилителя: 10 В

Сопротивление линейного входа: 47 кОм

Диапазон регулировки тембра НЧ и ВЧ: ±12,5 дБ

Потребляемая мощность от сети: 20 Вт

Габаритные размеры (ШхВхГ): 460х91х363 мм

Масса: 6,5 кг

Описание и особенности звучания

Усилитель обеспечивает номинальное выходное напряжение 1 В и рассчитан на совместную работу со стереоусилителем мощности или любым другим усилителем отечественного или зарубежного производства, а также с другими бытовыми блоками комплекса “Амфитон-003 стерео”.

Все каскады усилителя собраны по симметричной двухтактной схеме с двухполярным питанием, благодаря чему уровень четных гармоник и фона сведен к минимуму. Высокое качество звучание с входа “ЗС” обеспечивается корректирующим усилителем с опережающей фазовой коррекцией и широкой полосой открытого контура, что способствует снижения динамических искажений. Эффективная тонкомпенсация в сочетании с дискретным регулятором громкости обеспечивает высококачественное звучание практически при любом уровне громкости.

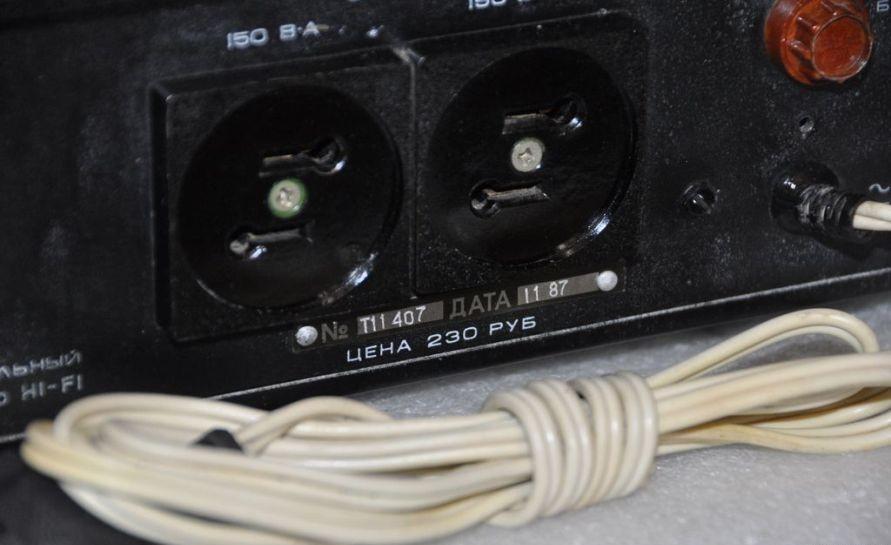

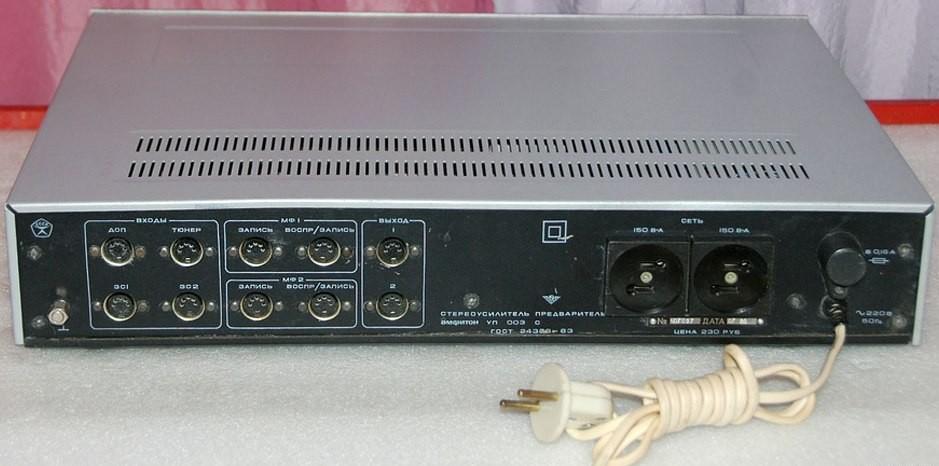

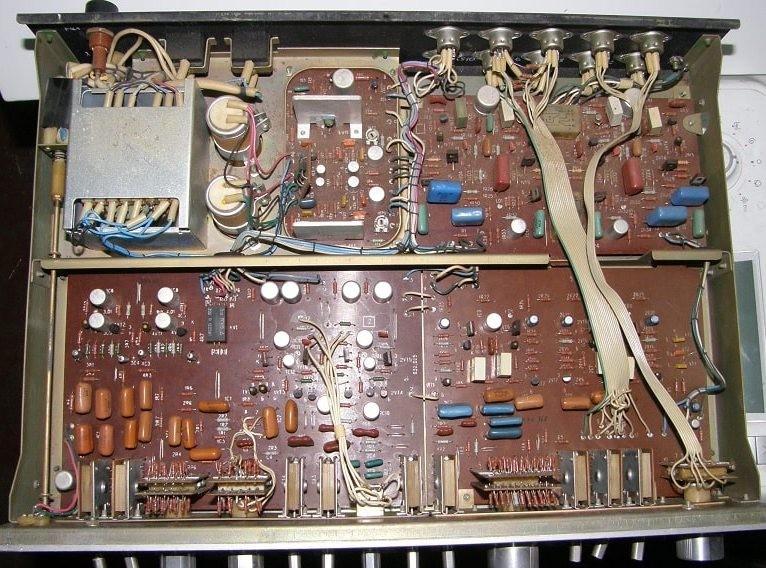

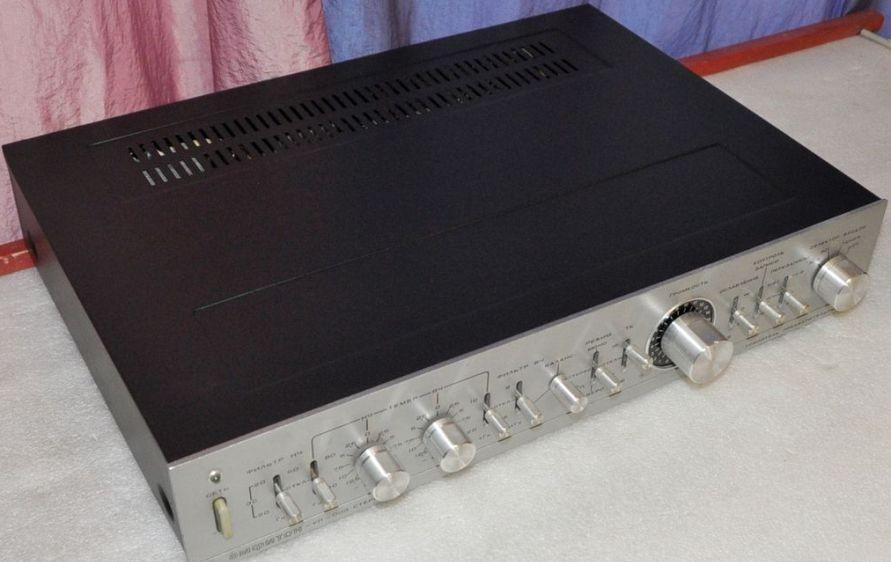

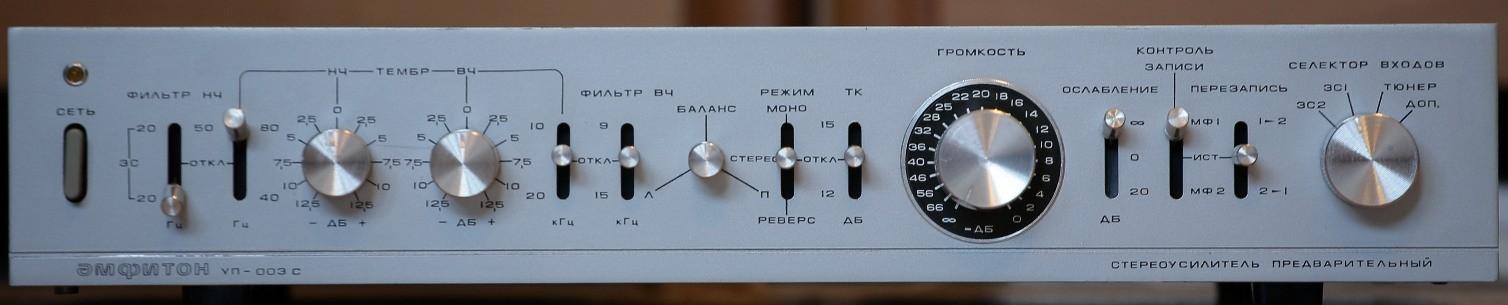

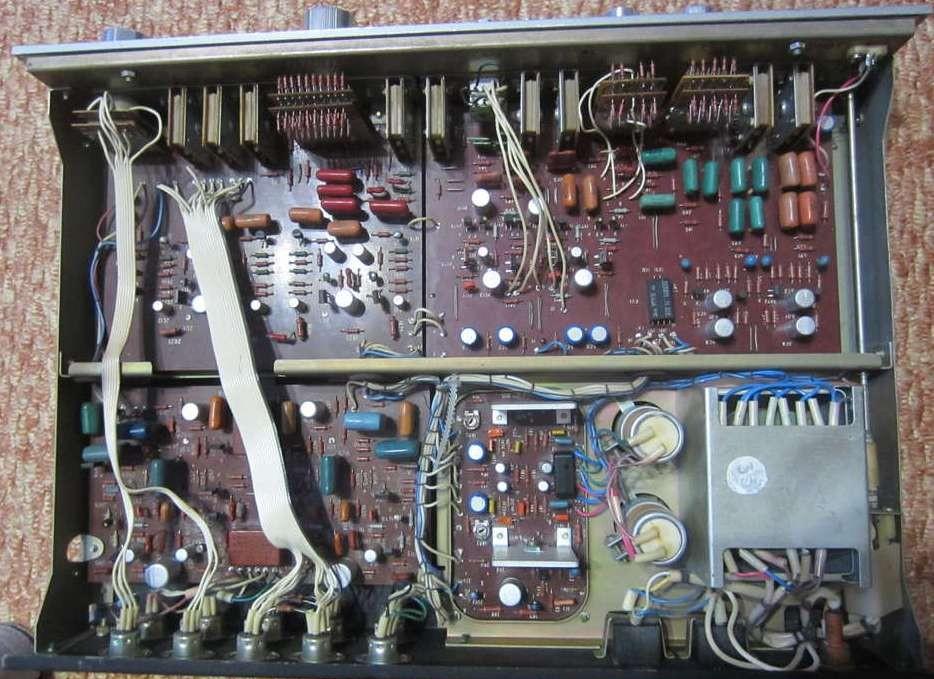

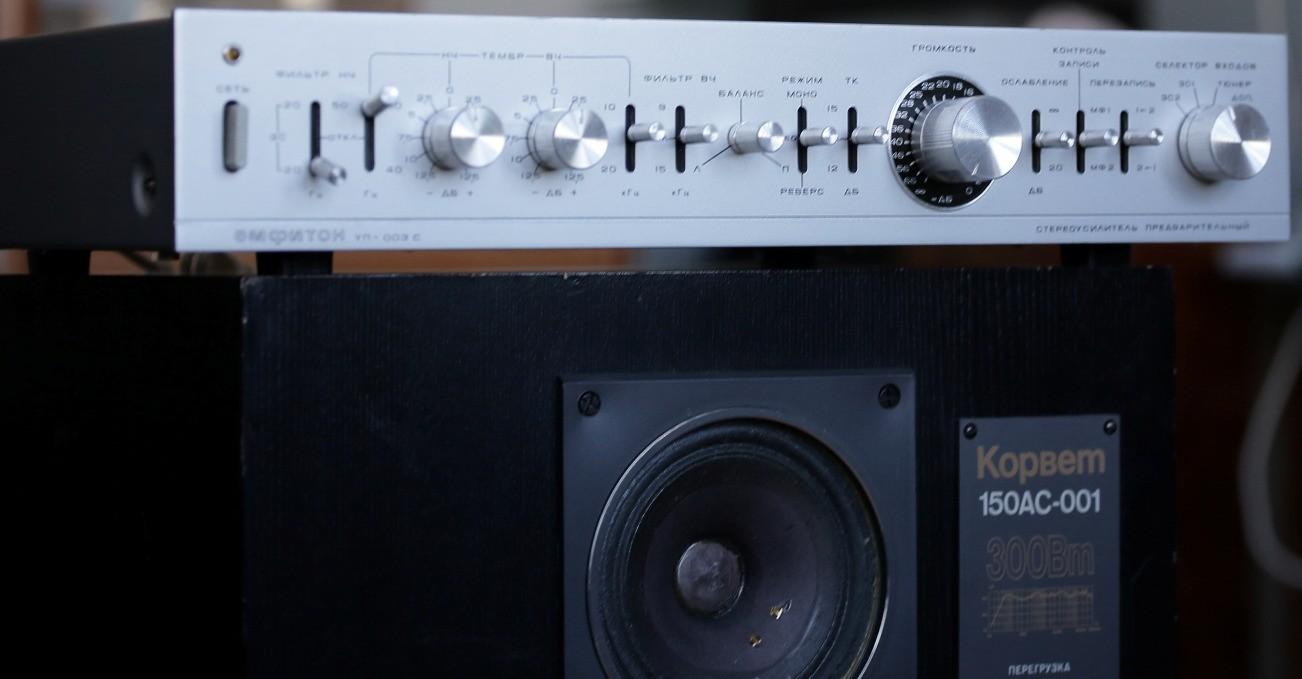

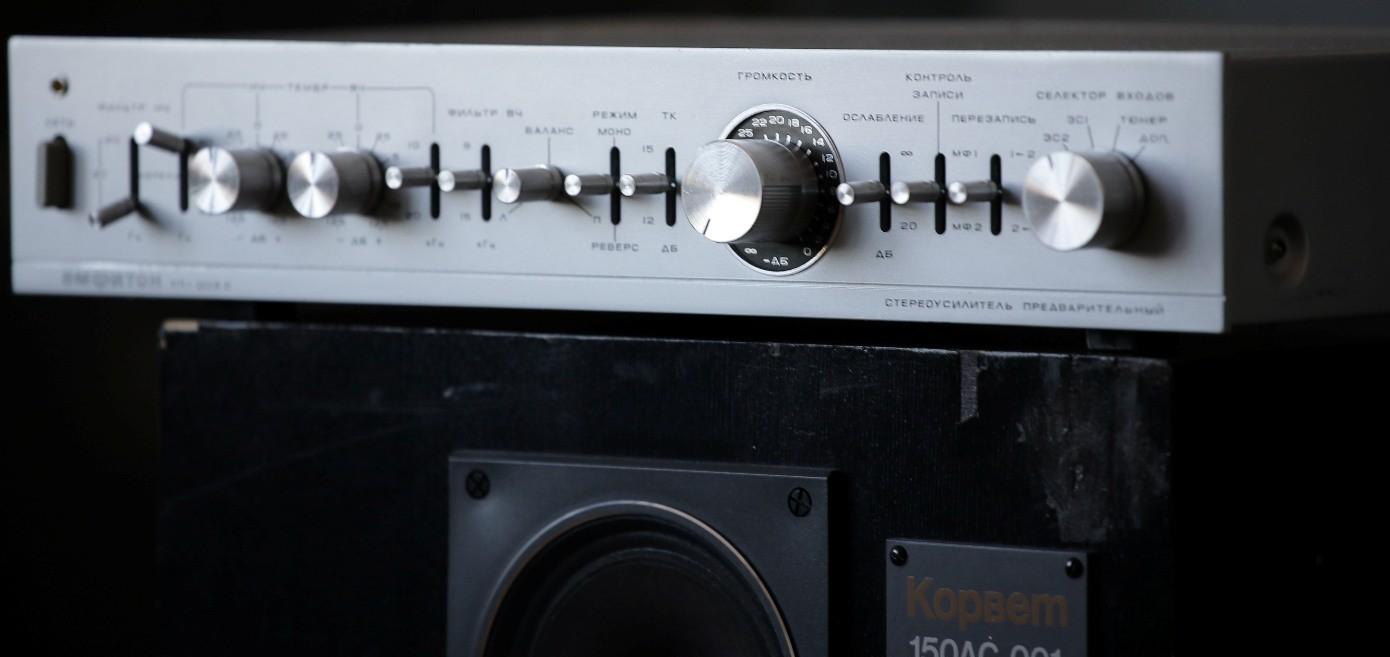

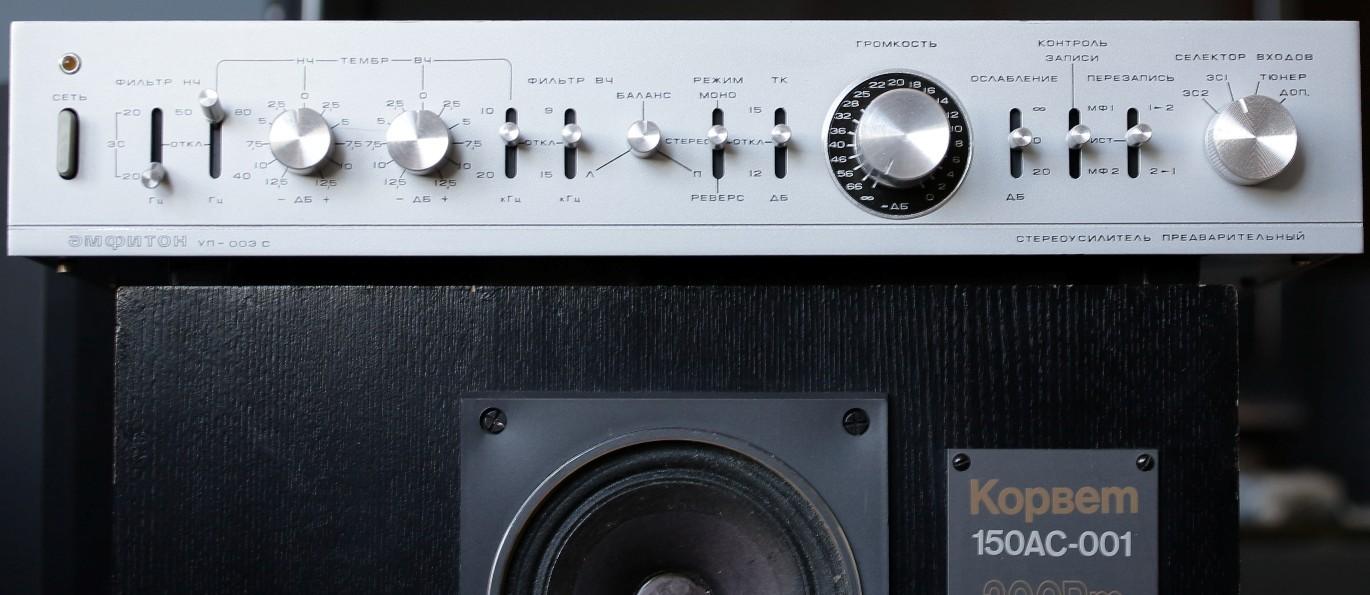

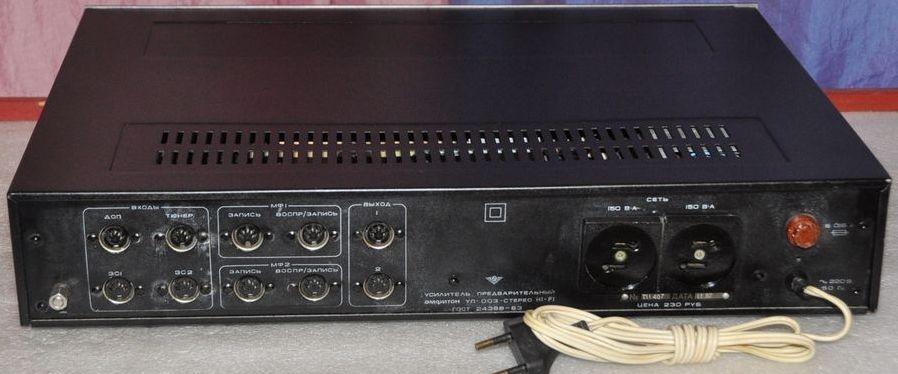

Конструктивно выполнен на стальном шасси. Передняя панель дополнительно закрывается декоративной алюминиевой панелью, на которой выведены все регулировки. Верхняя крышка стальная, закрывает не только верхнюю часть корпуса но и боковые. Задняя панель стальная, на ней находится полная коммутация усилителя. Внутри основные узлы выполнены на печатных платах, трансформатор блока питания экранирован.

Для тех, кто ищет более мощное решение, стоит обратить внимание на «П-70» двухканальный усилитель мощности, который часто используется в паре с подобными предусилителями для создания полноценной Hi-Fi системы.

В усилителе имеется:

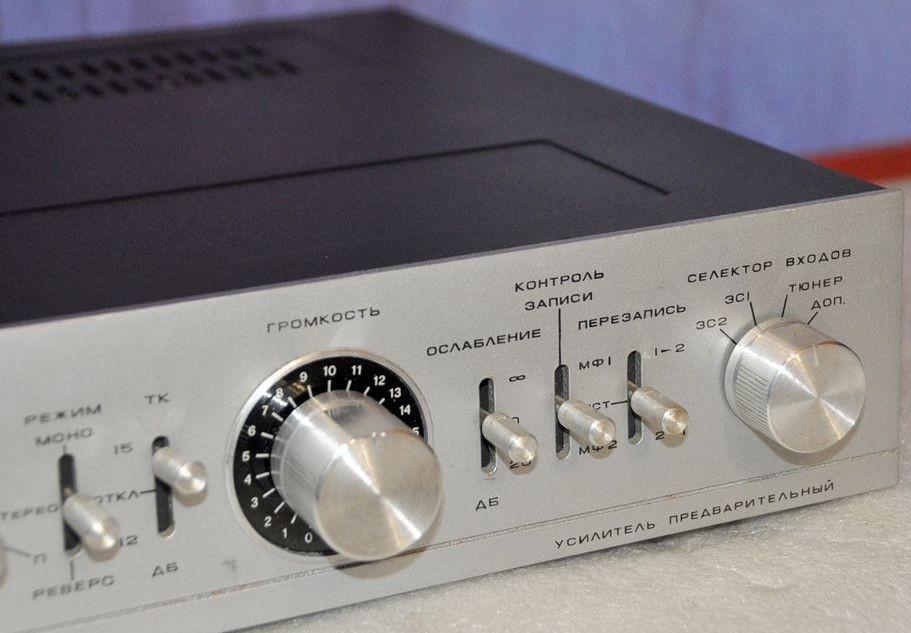

возможность оперативного выбора источников фонограмм;

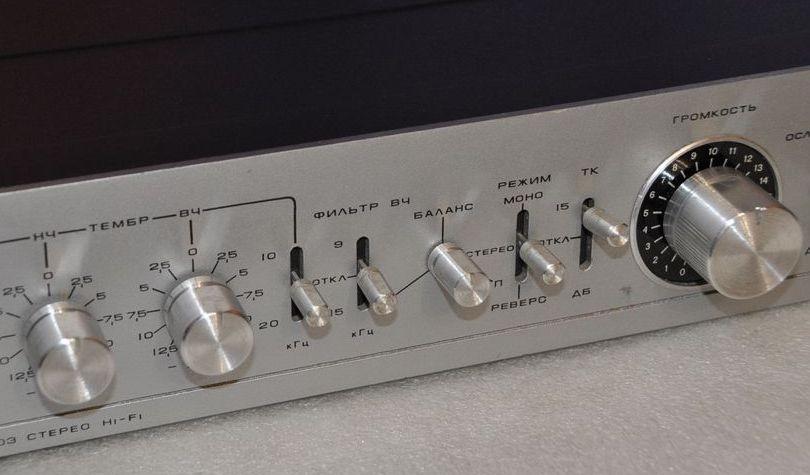

дискретные регуляторы ВЧ, НЧ и громкости, с возможностью переключения глубины тонкомпенсации и её отключения;

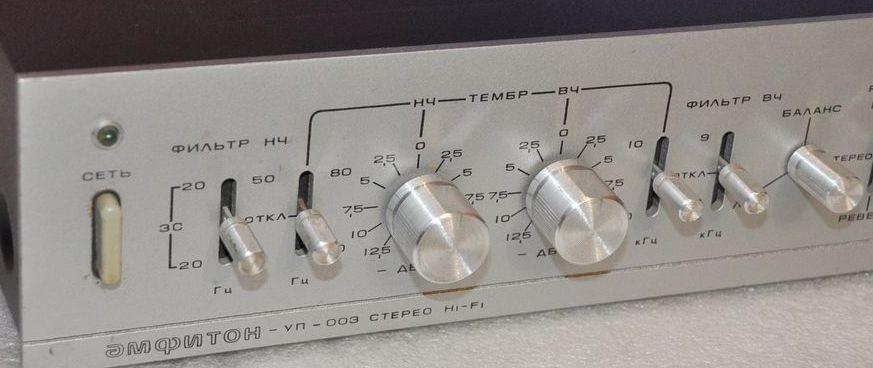

ограничительные фильтры по ВЧ, НЧ и инфранизким частотам;
режимы работы стерео, моно, реверс;
возможность подключения 2-х магнитофонов;

наличие двух выходов для подключения УМ или эквалайзера.
