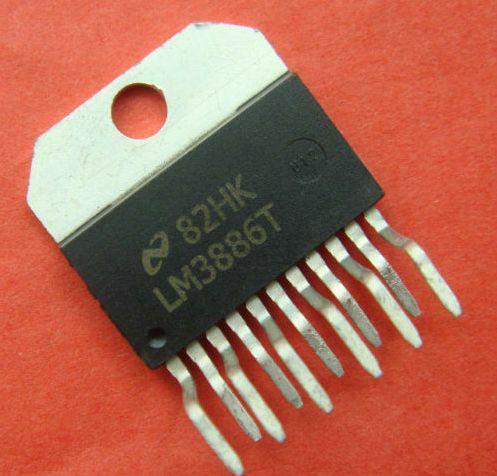

Усилитель выполнен на интегральной микросхеме LM3886T от компании Motorola. Не требует налаживания и поэтому доступен для повторения даже начинающими радиолюбителями. Мощность 40 Вт на канал (нагрузка 4 Ом) с коэффициентом гармоник не более 0,06%.
На транзисторах и реле RE1, RE51 (напряжение срабатывания 12 В) выполнены схемы задержки подключения (T1, C6, R5 и T51, C56, R55) и защиты акустических систем от аномального постоянного напряжения (ТЗ, Т4, Т53, Т54). Дроссели L1 и L51 намотаны проводом диаметром 1 мм на оправке 8 мм, содержат по 10 витков.
Схема стереоусилителя:
Блок питания нестабилизированный. Тороидальный трансформатор мощностью 75 Вт с напряжением на вторичных обмотках 2×17 В. Диодный мост на диодах 1N540. Две пары сглаживающих электролитических конденсаторов 4700 мкФх35 В, зашунтированных пленочными конденсаторами по 0,22 мкФ.
Источник: Лучшие конструкции УНЧ и сабвуферов своими руками – Сухов
