Усилители для самостоятельной сборки: схемы и компоненты

Сборка усилителя своими руками позволяет создать Hi-Fi систему под свои задачи, избегая компромиссов массового производства. На нашем сайте вы найдете проверенные схемы интегральных и цифровых усилителей, а также подробные руководства по подбору компонентов. Если вы предпочитаете классическую аналоговую логику, рекомендуем изучить транзисторные усилители для самостоятельной сборки, которые обеспечивают уникальное «аналоговое» звучание.

Особенности цифровых усилителей (Class D)

Цифровые усилители класса D стали стандартом для современного аудио, сочетая высокую мощность с минимальным тепловыделением. В отличие от линейных усилителей, где транзисторы работают в активном режиме, в классе D они функционируют как ключи, переключаясь с высокой частотой. Это обеспечивает КПД до 90-95%, что критически важно для портативных устройств и мощных сабвуферов.

При проектировании усилителя класса D ключевую роль играет фильтрация выходного сигнала. Низкочастотный фильтр (LC-фильтр) должен быть спроектирован с учетом частоты ШИМ, чтобы устранить высокочастотные составляющие и оставить только звуковой диапазон. Ошибки в расчете индуктивности или емкости могут привести к искажениям и перегреву динамика.

Схемы на интегральных микросхемах (Аналоговые)

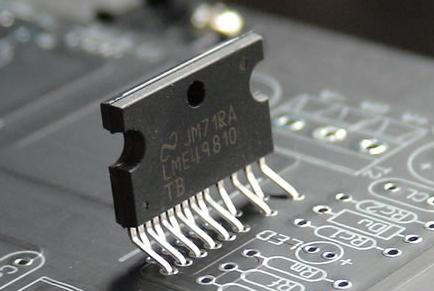

Интегральные усилители остаются выбором аудиофилов, ценящих простоту настройки и стабильность работы. Микросхемы класса AB обеспечивают линейное усиление сигнала с низким коэффициентом гармонических искажений (THD). Для самостоятельной сборки часто выбирают проверенные временем решения от компаний Texas Instruments, STMicroelectronics и NXP.

Важным аспектом при сборке аналогового усилителя является качество источника питания. Линейные блоки питания обеспечивают более чистое питание по сравнению с импульсными, снижая уровень фона. Однако они тяжелее и дороже. При выборе конденсаторов фильтрации обратите внимание на серии Elna Silmic II или Nichicon KZ, которые обладают низким эквивалентным последовательным сопротивлением (ESR) и высоким пульсационным током.

Сравнение подходов к сборке

Параметр	Цифровой (Class D)	Аналоговый (Class AB)
КПД	Высокий (85-95%)	Низкий (20-50%)
Нагрев	Минимальный	Требует больших радиаторов
Сложность схемы	Низкая (готовые модули)	Средняя (требуется настройка смещения)
Звучание	Современное, детальное	Теплое, «аналоговое»

Советы по выбору компонентов и пайке

Качество звука усилителя напрямую зависит от качества пайки и подбора пассивных компонентов. Используйте хороший флюс и контролируйте температуру паяльника, чтобы не повредить чувствительные микросхемы. Для аудиотракта рекомендуется использовать пленочные конденсаторы Panasonic FC или MKX, которые обеспечивают низкие диэлектрические потери.

При разводке печатной платы (PCB) уделяйте особое внимание заземлению. «Звездочная» схема заземления помогает избежать контуров заземления и наводок от блока питания. Толщина дорожек питания должна соответствовать току нагрузки: для мощных усилителей это может быть более 2 мм на канал.

Где заказать разработку электроники?

Если у вас нет времени на самостоятельную отладку схем или требуется сложное техническое решение, вы можете обратиться к профессионалам. Компания AudioBerry предлагает услуги разработки электронных устройств, изготовление электроники на заказ. Мы поможем оптимизировать вашу схему, подобрать компоненты и изготовить прототип в кратчайшие сроки.

Заключение

Сборка усилителя своими руками — это увлекательный процесс, который позволяет глубоко понять принципы работы аудиоаппаратуры. Независимо от того, выберете ли вы цифровой класс D для мощности или аналоговый AB для души, главное — внимательность к деталям и соблюдение технологии сборки. Не забывайте также о качестве цифрового источника: хороший цап SABRE Audiophile DAC раскроет весь потенциал даже простого усилителя.
