Стрелочный индикатор уровня сигнала на базе М2000.8

Проект начинался с идеи создания индикатора для стерео усилителя MF1, собранного в блоке питания ПК. Однако позже было принято решение отказаться от установки индикатора для этого конкретного усилителя. Причина проста: усилитель планировался как система двойного моно, а в цепи стоит сумматор. В такой конфигурации параллельное подключение индикаторов не имело бы смысла, так как готовое устройство на базе микросхемы пока не требовалось и лежало без дела.

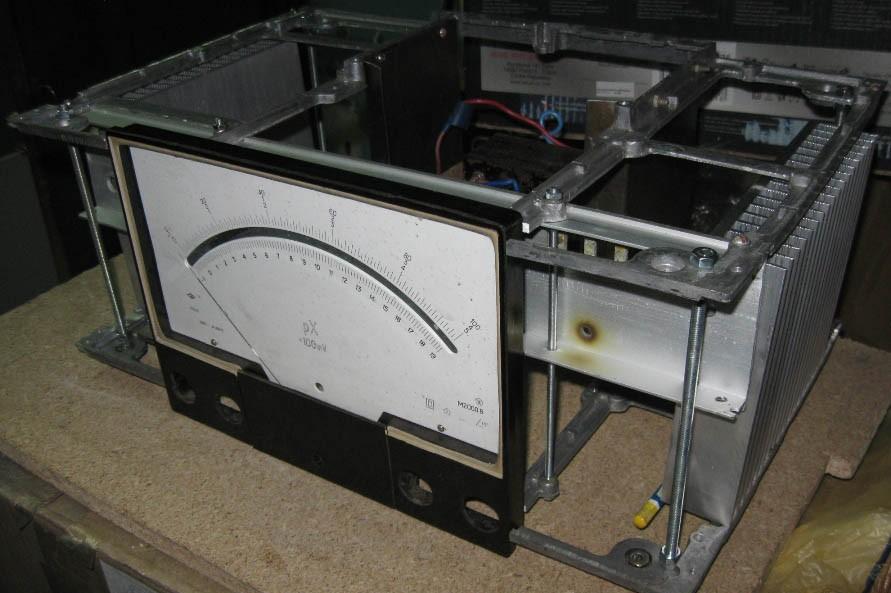

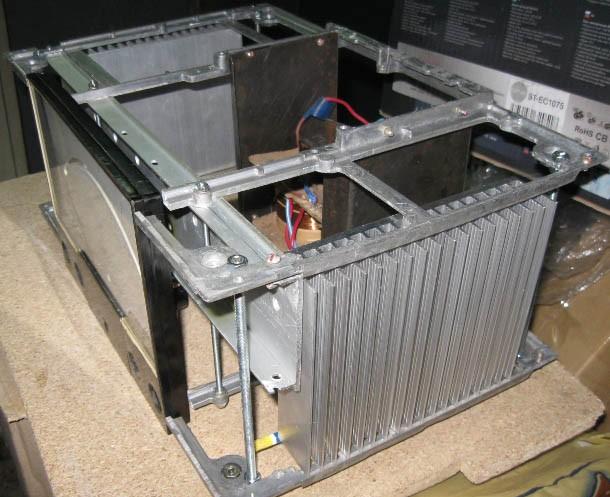

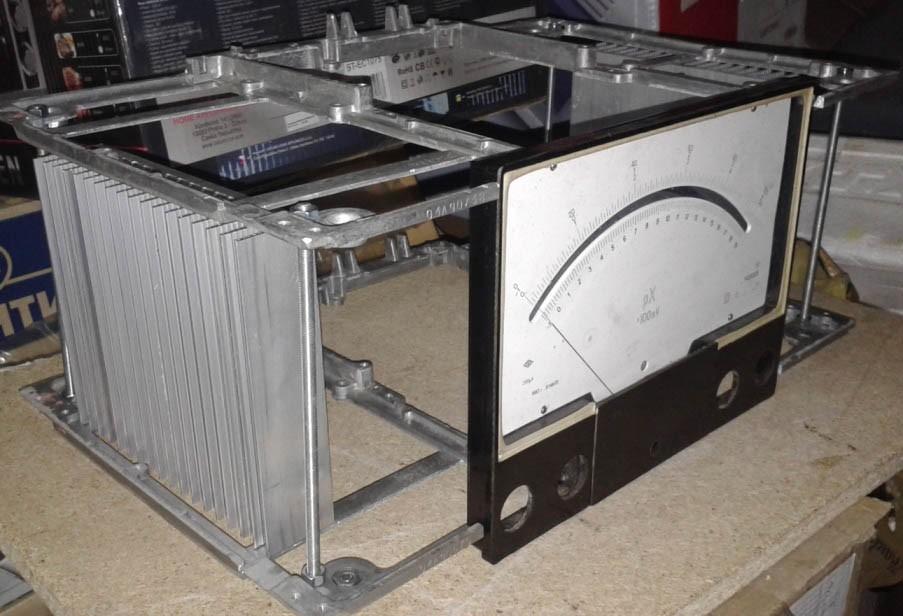

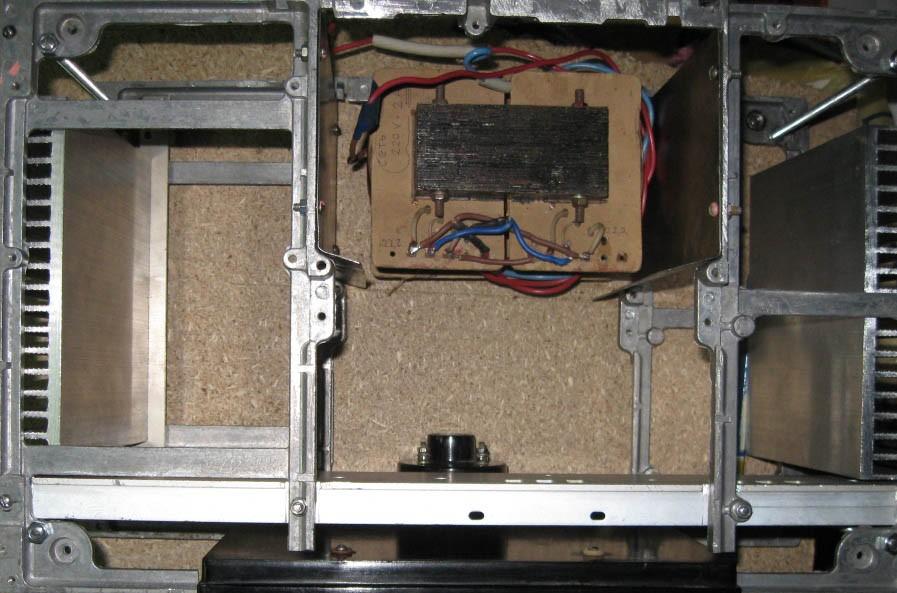

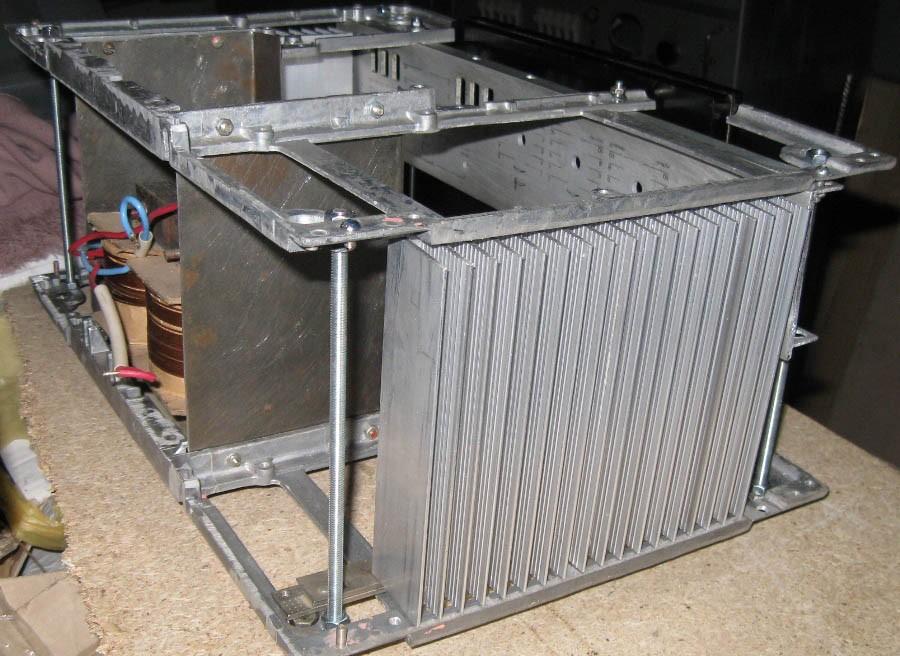

Скелет корпуса для индикатора был уже готов, но после отмены проекта с усилителем класса А микросхема осталась невостребованной, а корпус — разобраным. Ниже представлен подробный фотоотчет и описание того, что было сделано с этим индикатором.

История создания и компоненты

Первоначально идея заключалась в создании индикатора, вдохновленного классическими приборами. На фото ниже показан прототип, на подобие которого и задумывалась сборка устройства.

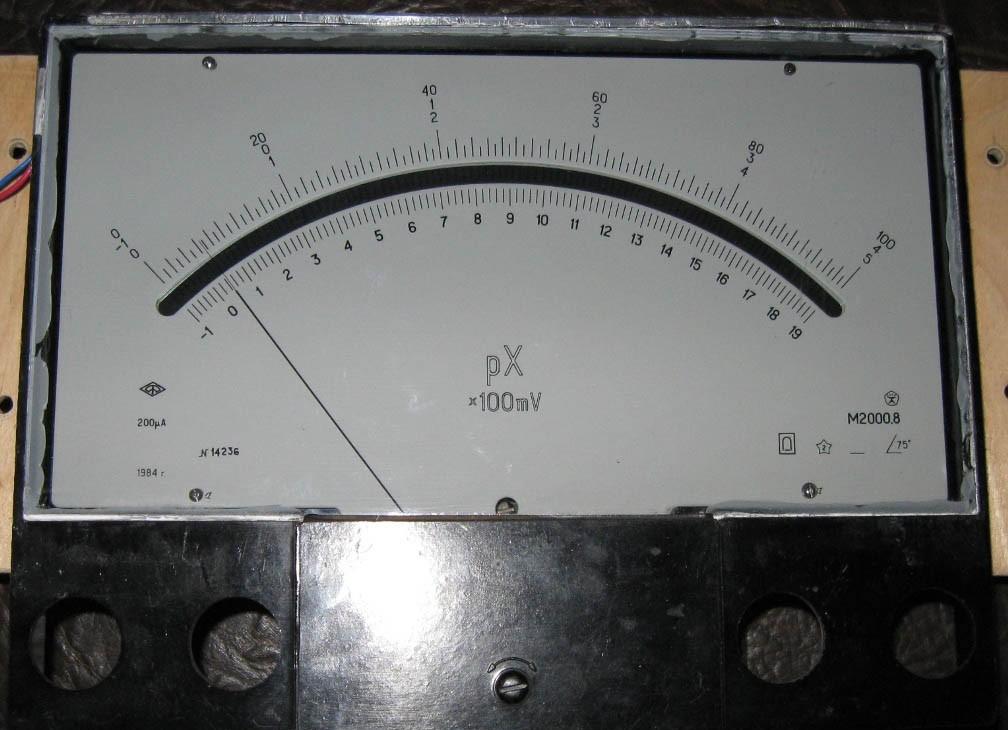

Для реализации проекта была выбрана микросхема М2000.8. Изображения в большом разрешении шкалы индикатора доступны на нашем диске: Изображения.

Схема подключения и доработка

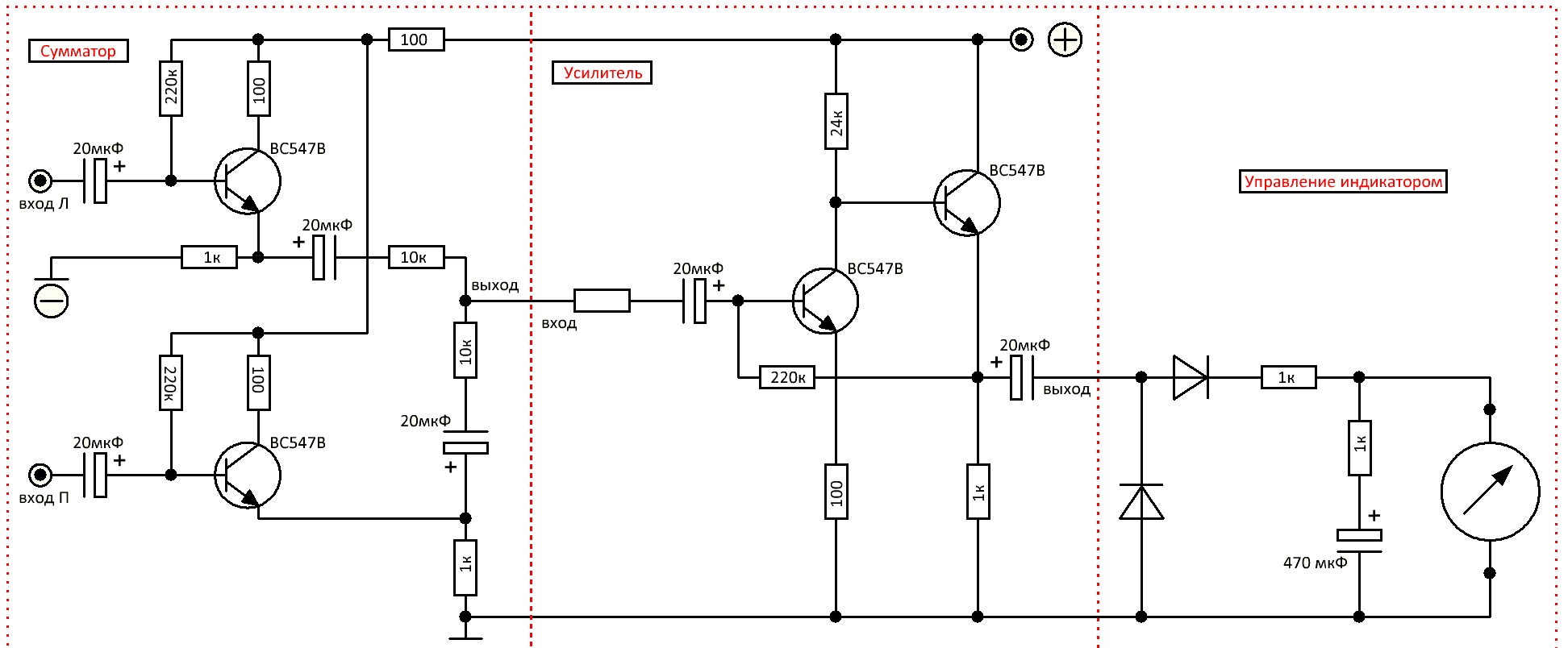

Схема подключения индикатора включает в себя сумматор и усилитель. Важно отметить, что схема управления откликом и уровнем индикации (которая отвечает за плавность движения стрелки) должна добавляться отдельно. Также на плату была интегрирована схема плавного розжига подсветки и собственный блок питания.

Обратите внимание на видео ниже: стрелка двигается очень резко. Чтобы исправить это, емкость конденсатора в цепи «управления индикатором» необходимо увеличить до 220-470 мкФ. Это обеспечит быстрый отклик стрелки вперед и плавное возвращение обратно.

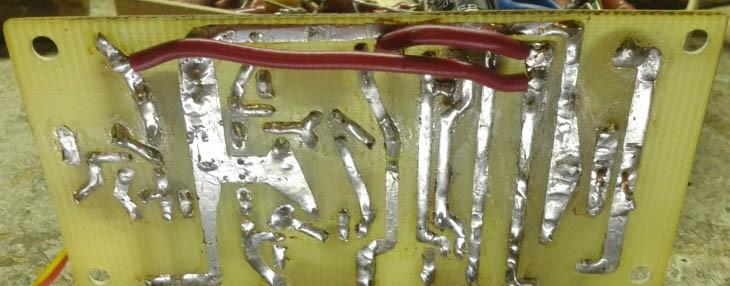

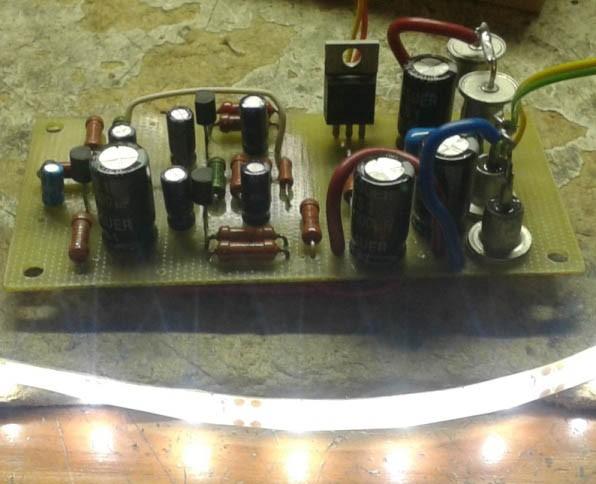

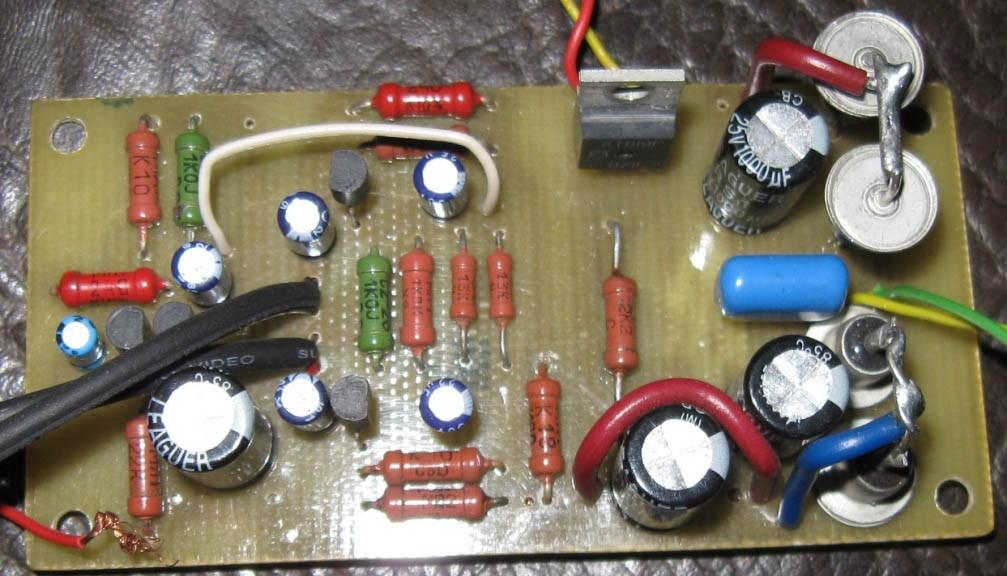

Схема рабочая, плату я развел «брутальным» способом, чтобы разместить детали лучшего качества, хотя печатная плата в стандартном виде отсутствует. Видео работы индикатора представлено ниже:

Корпус и эстетика

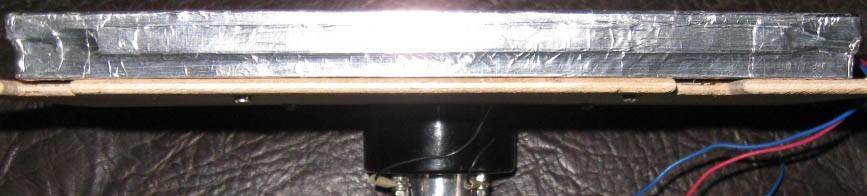

Внешний вид устройства был доработан. Переднее стекло заменено на затемненное, графитового цвета, что придает прибору более современный и строгий вид. Сверху фрезой был выбран паз под светодиодную ленту для подсветки шкалы. Подсветка реализована сверху, используется белая лента, приклеенная алюминиевым скотчем для лучшего теплоотвода.

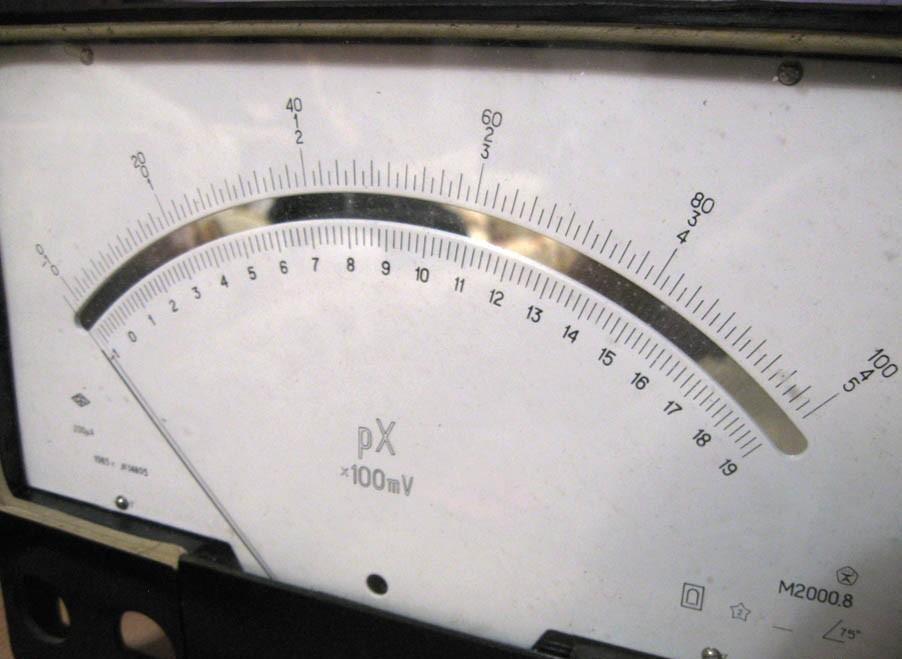

Сначала под индикатор планировалась новая разметка шкалы, но качество покрытия родной шкалы было очень хорошим, поэтому я решил его сохранить. Этот индикатор может стать отличным дополнением к входному предварительному усилителю с регулировкой тембра, обеспечив визуальный контроль уровня сигнала.

Технические нюансы механизма

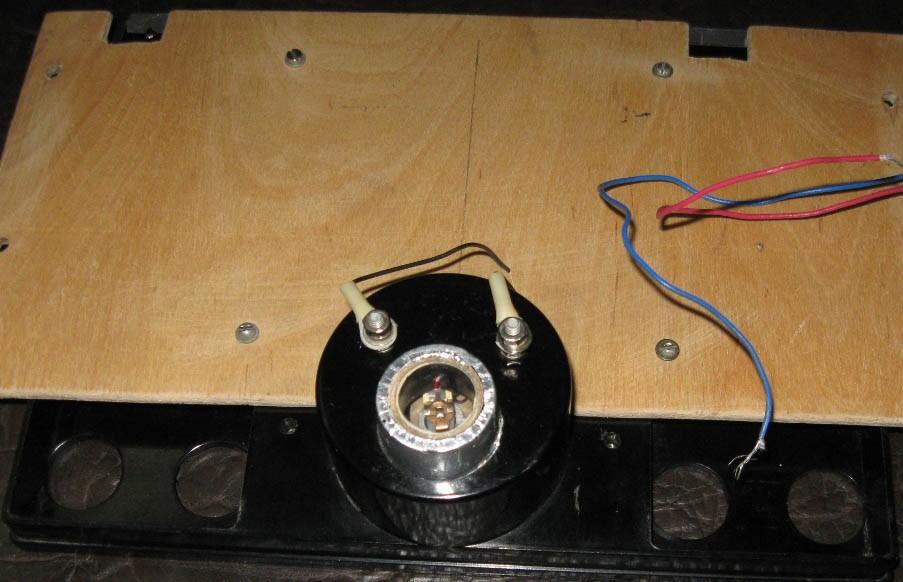

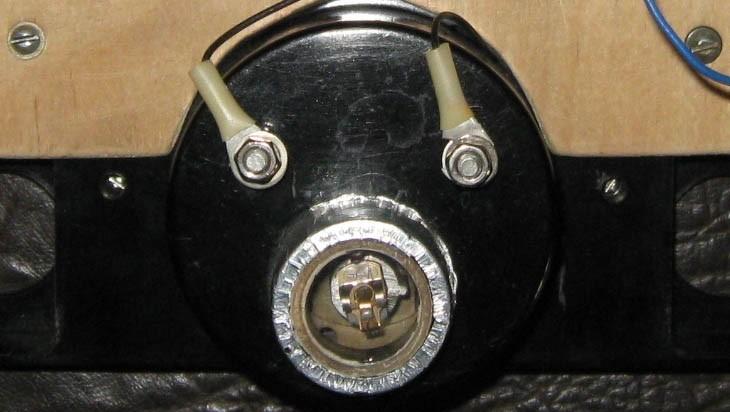

Сам индикатор был полностью разобран и тщательно отмыт от грязи. Важно отметить, что механизм в данном индикаторе (М2000.8) не отличается высокой надежностью. Здесь плоский проводок запаян между верхним и нижним держателем, и именно на нем крепится стрелка. Существуют модели с пружинным механизмом — они значительно надежнее, но вопрос их долговечности остается открытым, так как данный экземпляр долгое время лежал без дела.

Хотя этот проект и не был использован в финальной версии усилителя, он демонстрирует, как можно оживить классические приборы с помощью современной элементной базы. Для сравнения, внешний вид и эргономика таких устройств, как Optonica SM-1515, часто вдохновляют радиолюбителей на создание подобных самодельных индикаторов уровня.
