Усилитель для самостоятельной сборки APEX AX6

APEX AX6 – транзисторный усилитель. Питание однополярное, максимум +60 В. Выход усилителя выполнен через разделительный электролитический конденсатор. При напряжении питания +50 В усилитель выдает мощность 35 Вт.

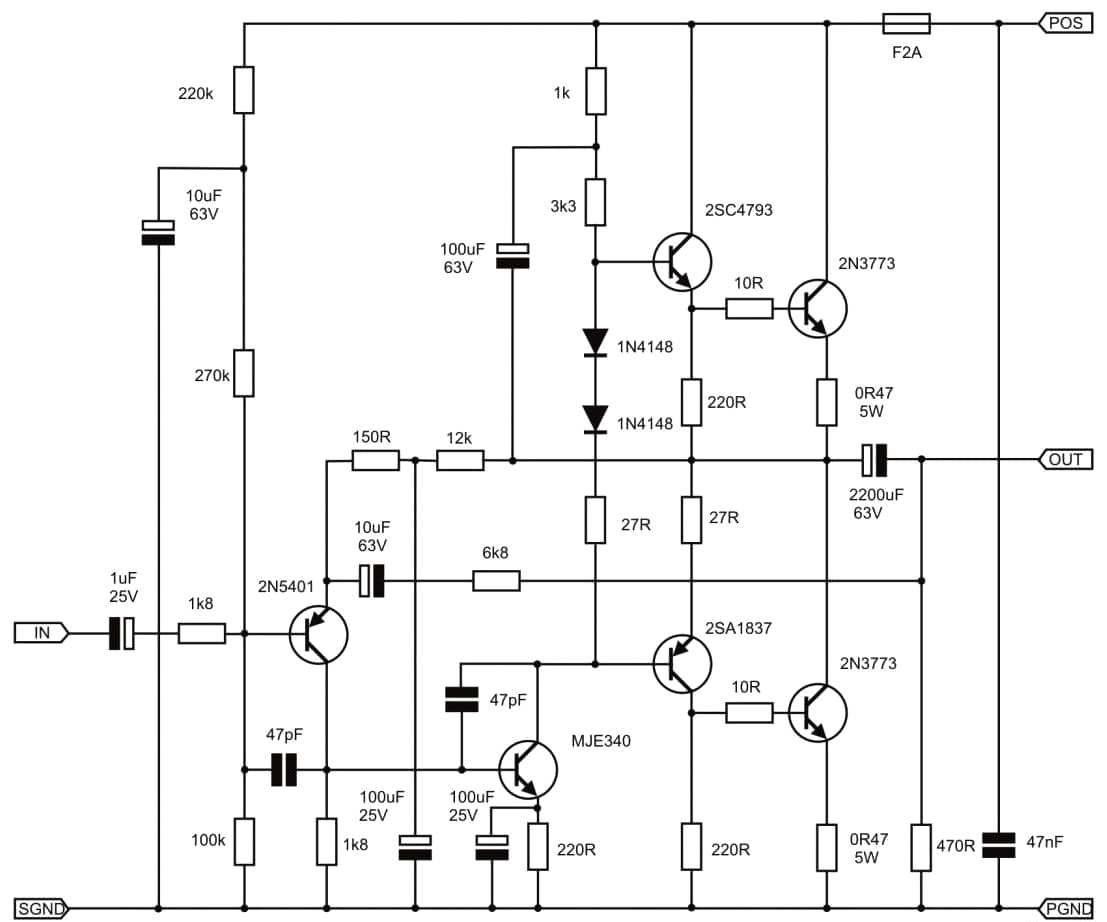

Принципиальная схема APEX AX6:

APEX AX6

APEX AX6

APEX AX6

APEX AX6

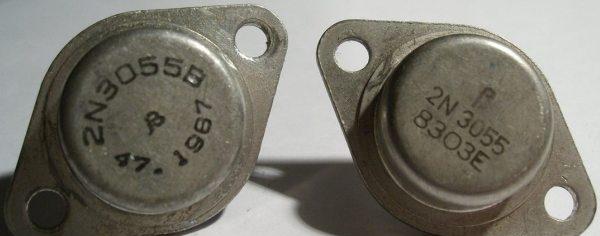

Выходные транзисторы – 2N3773, их можно заменить на 2N3055.

APEX AX6

APEX AX6

APEX AX6

Печатные платы
