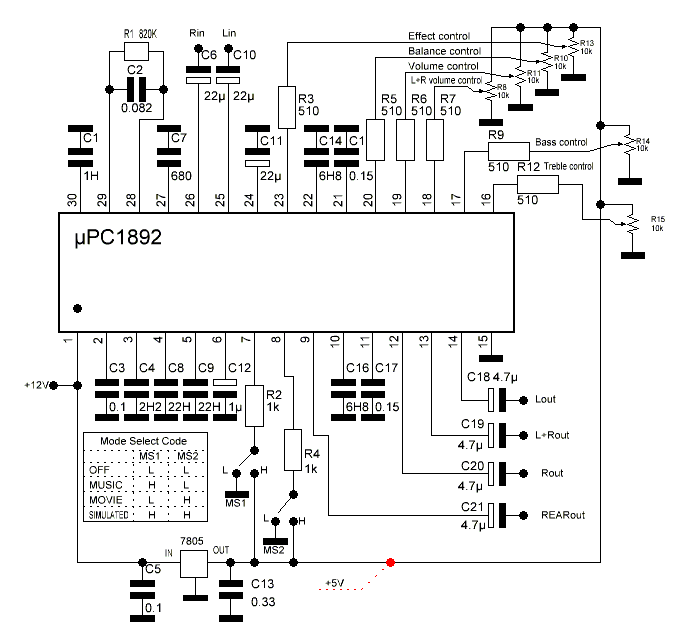

Аудиопроцессор µPC1892: схема подключения и характеристики

Аудиопроцессор µPC1892 представляет собой интегральную микросхему, предназначенную для преобразования плоского стереофонического сигнала (L и R) в четырехканальный «объемный» звук. В основе работы ИМС лежат суммарно-разностная матрица и фазо-сдвигающие цепи (на угол φ). Это позволяет создать эффект присутствия, аналогичный прослушиванию на студийных мониторах. Более подробно о создании качественного звука можно узнать из статьи про УНЧ на интегральной микросхеме TDA7386.

В результате обработки формируются следующие сигналы:

• Lout ... L+φ(L–R)
• REARout ... φ(L-R)
• Rout ... R-φ(L-R)
• L+Rout ... L+R

Сигналы Lout и Rout обычно используются как обычный стерео выход, а два других канала — на фронтальную (L+Rout) и тыловую (REARout) акустические системы. В канале REARout обычно используют либо две колонки, либо одну (расположенную напротив фронтальной). Для усиления сигнала тыловых каналов рекомендуется использовать качественный усилитель, например, рассмотренный в материале Усилитель для тыловой АС.

Технические характеристики µPC1892

Основные параметры микросхемы позволяют использовать её в автомобильной и бытовой аудиотехнике:

• Напряжение питания:
  • минимальное ... 10.8 В
  • рекомендуемое ... 12.0 В
  • максимальное ... 13.2 В
• Частотный диапазон ... 0,02 — 20 кГц
• Коэффициент гармоник ... 0,3 %
• Выходное напряжение максимальное ... 3 В
• Регулировка громкости ... от -80 до +21,5 дБ
• Регулировка тембра ВЧ ... ±15 дБ
• Регулировка тембра НЧ ... от -19 до +17 дБ

Для управления несколькими источниками звука в системе часто применяется коммутатор входов УЗЧ, который интегрируется с процессором для выбора нужного сигнала.
