Акустическая система (АС) АЗН-3 — уникальный образец советской Hi-Fi техники, выпускавшийся на базе НИИ в Санкт-Петербурге. Институт специализировался на разработке экспериментальных и предсерийных образцов громкоговорителей, и АЗН-3 стал одним из ярких примеров инженерной мысли того времени. Это устройство представляет собой не просто корпус с динамиками, а сложный комплекс, включающий акустическое оформление и встроенную электронику. Подробнее о схожих решениях можно узнать из обзора Амфитон УП-003-стерео Hi-Fi.

Акустическая система АЗН-3: обзор, характеристики и история создания

Акустическая система АЗН-3 выполнена по схеме 3-х полосного агрегата с использованием динамика 3 ГДМ-3 и других специализированных излучателей. Такая конструкция позволяет добиться широкой диаграммы направленности и равномерного распределения звука в помещении. Основные технические параметры устройства:

Диапазон воспроизводимых частот: 50 – 18000 Гц.

Чувствительность: 92 дБ, что обеспечивает высокую отдачу при небольшой мощности.
Номинальная мощность: 10 Вт.

Габариты: 740х490х360 мм (ШхВхГ).

Динамическая головка агрегата состоит из трех типов излучателей:

НЧ-динамик: 1 шт. (низкочастотный).

СЧ-динамики: 2 шт. (среднечастотные).
ВЧ-динамик: 1 шт. (высокочастотный).

Стоит отметить, что использование нескольких среднечастотных динамиков в сочетании с ПАС было характерно для многих советских Hi-Fi систем, например, как в Амфитон УП-003-стерео Hi-Fi, где также применялись сложные схемы согласования импеданса.

Дизайн и материалы корпуса

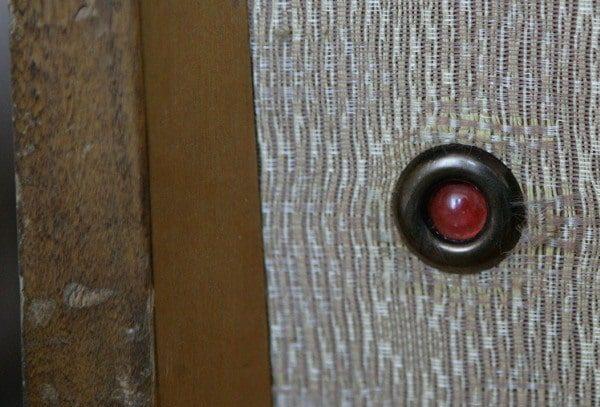

Корпус агрегата АЗН-3 изготовлен из качественной фанеры и покрыт натуральным шпоном, что не только придает устройству эстетичный вид, но и способствует резонансной характеристике, свойственной деревянным акустическим системам. Лицевая панель оформлена в рамку, внутри которой натяната специальная ткань. Через ткань просвечивает индикаторная лампа, сигнализирующая о включении устройства.

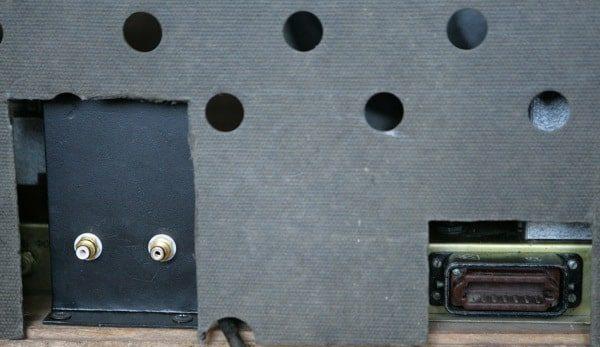

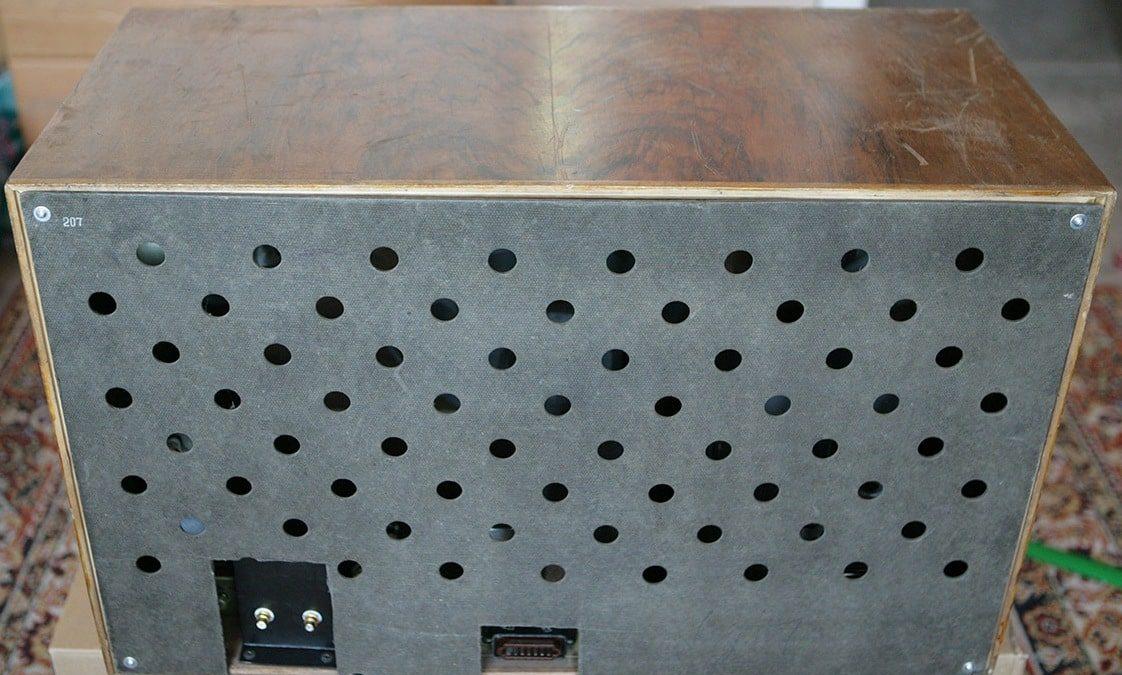

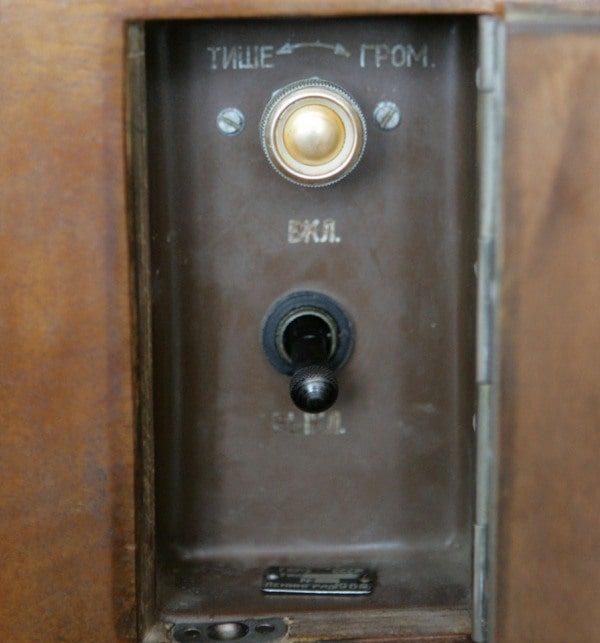

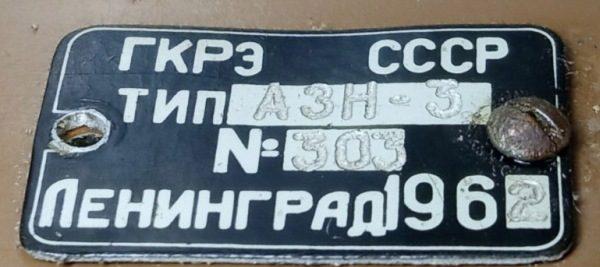

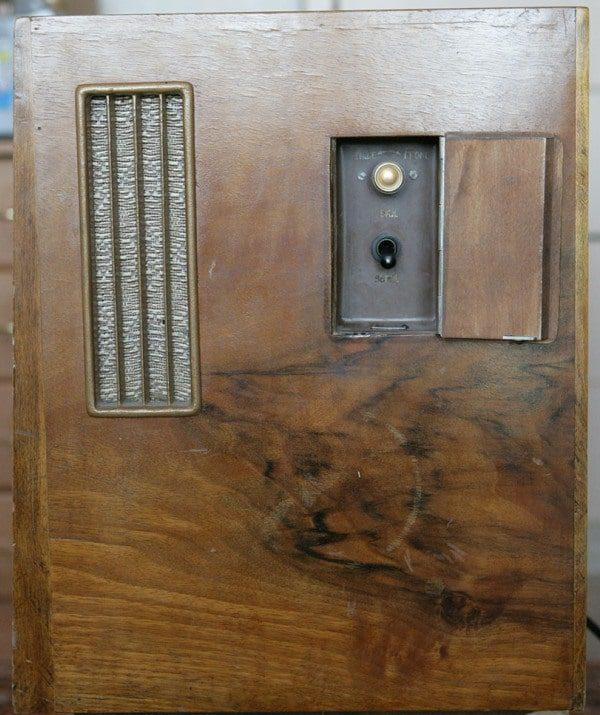

На корпусе присутствует шильдик с маркировкой АС размером 15х24 мм, расположенный под выключателем питания. Задняя стенка выполнена перфорированной, что способствует вентиляции внутреннего пространства и рассеиванию звука от тыльной стороны излучателей.

Акустическое оформление и звучание

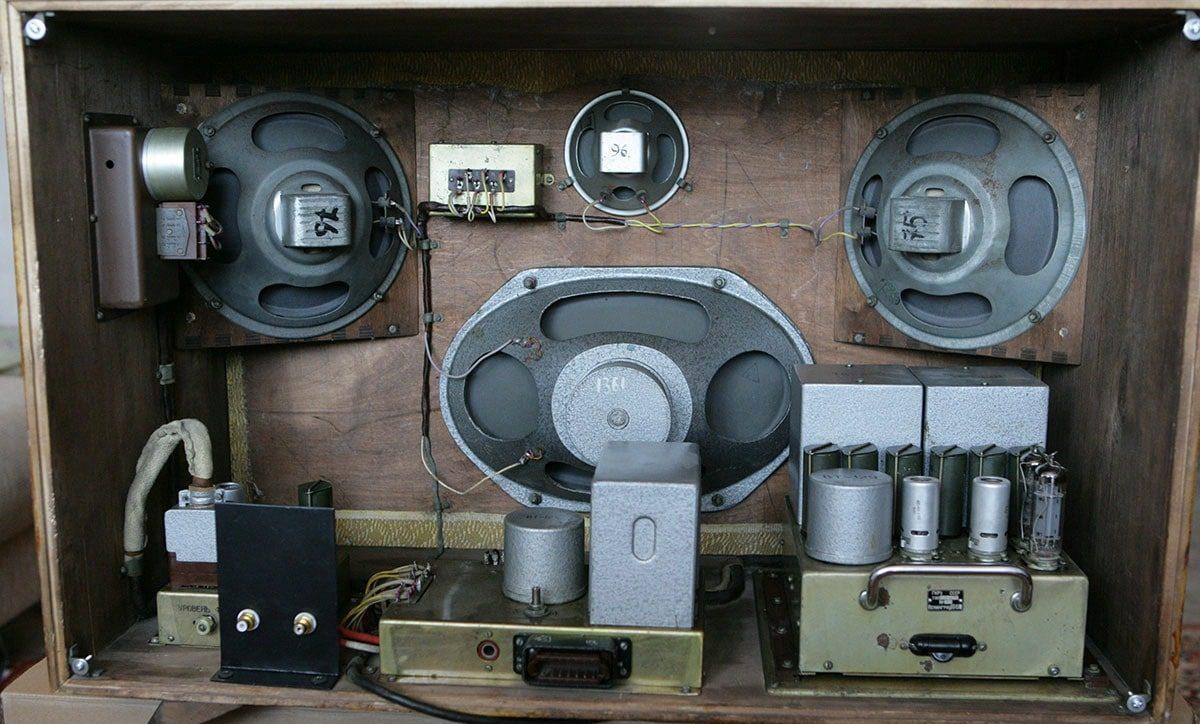

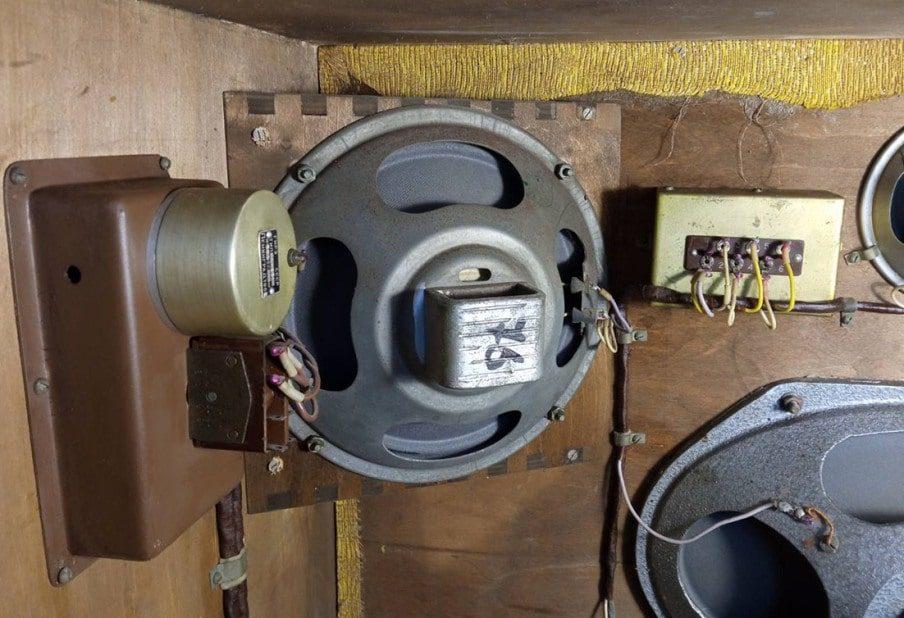

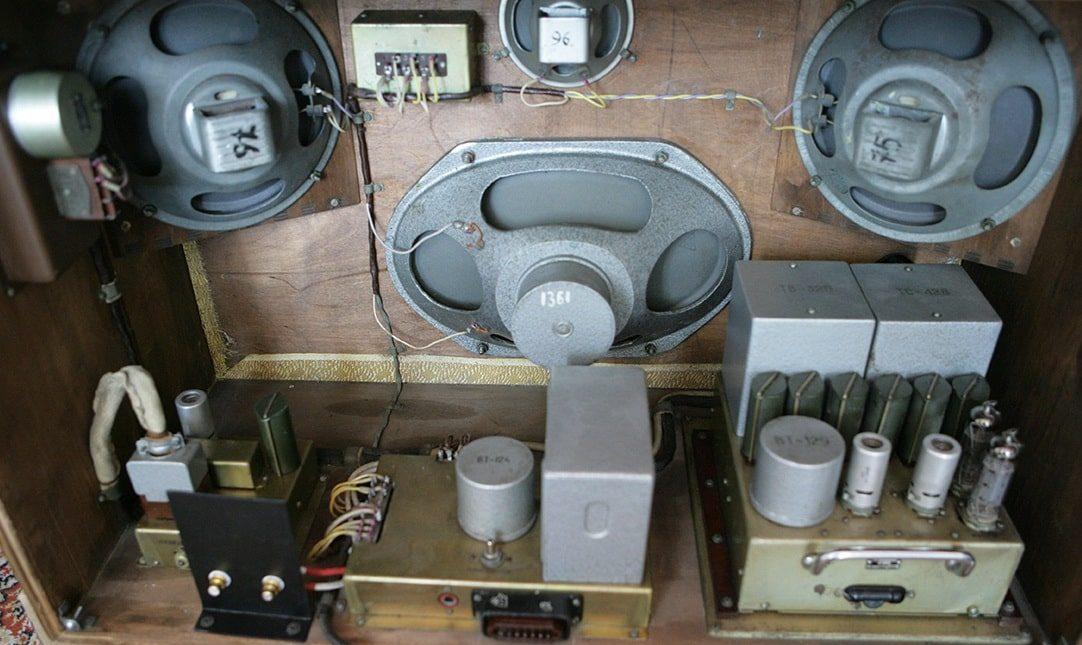

Особенностью конструкции АЗН-3 является нестандартное размещение громкоговорителей. Динамики расположены в разных плоскостях, что формирует акустическую систему объемного звучания. Среднечастотные динамики развернуты в стороны, а на боковых стенках корпуса предусмотрены специальные «окна» для тыльного излучения звука. Это решение позволяет расширить звуковую сцену и сделать звучание более естественным и пространственным, напоминая по принципу действия некоторые проекты, такие как 3-х полосная АС по проекту Демидова и Земскова.

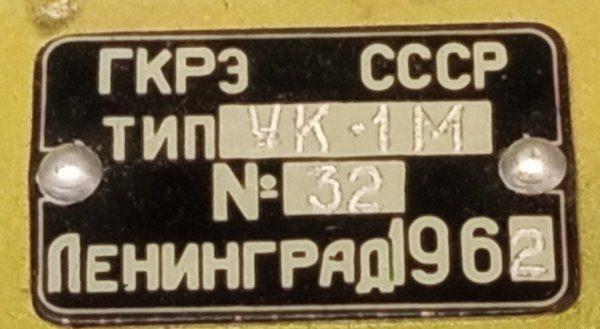

Встроенный усилитель УК-1М

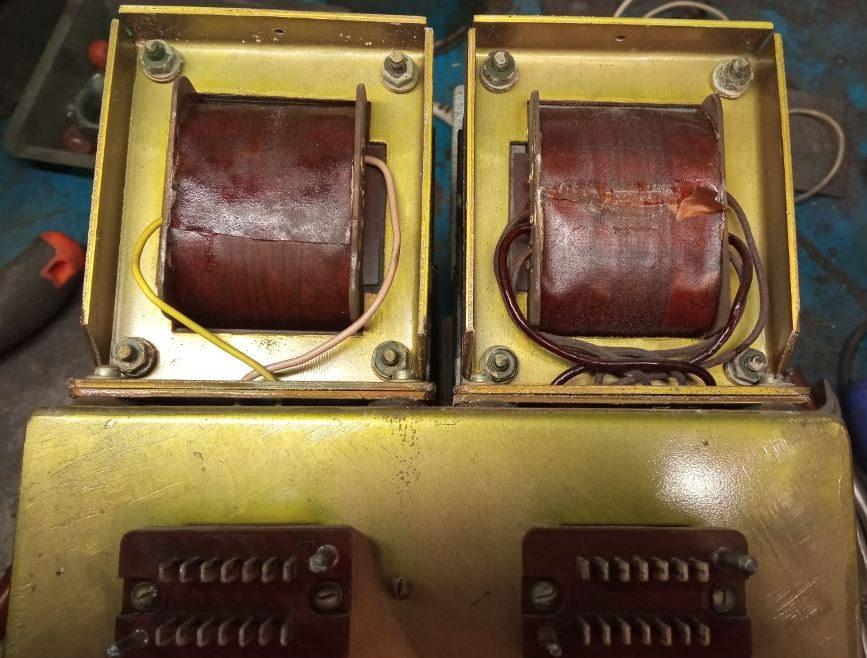

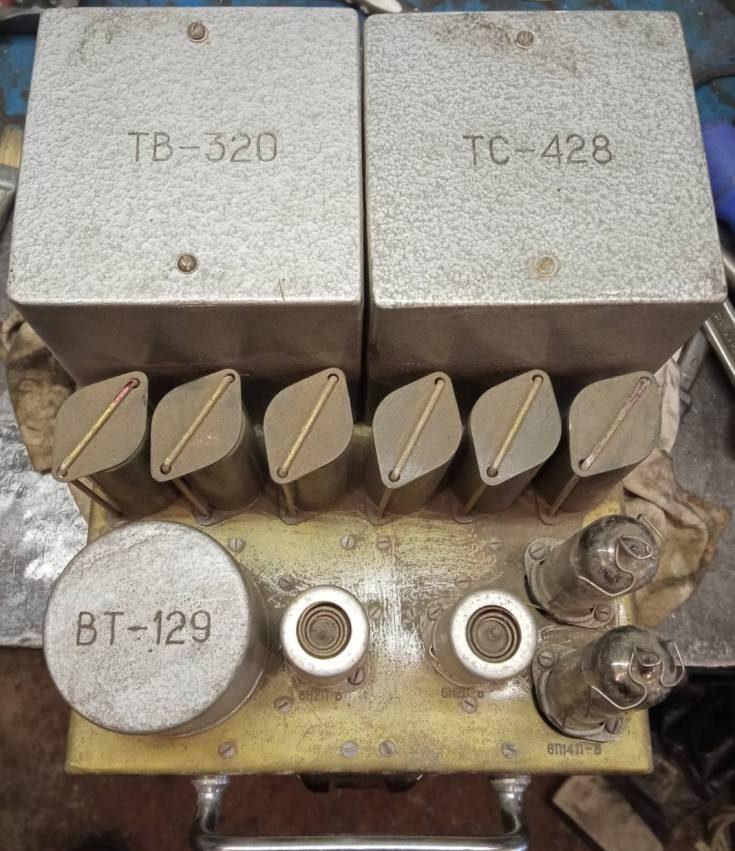

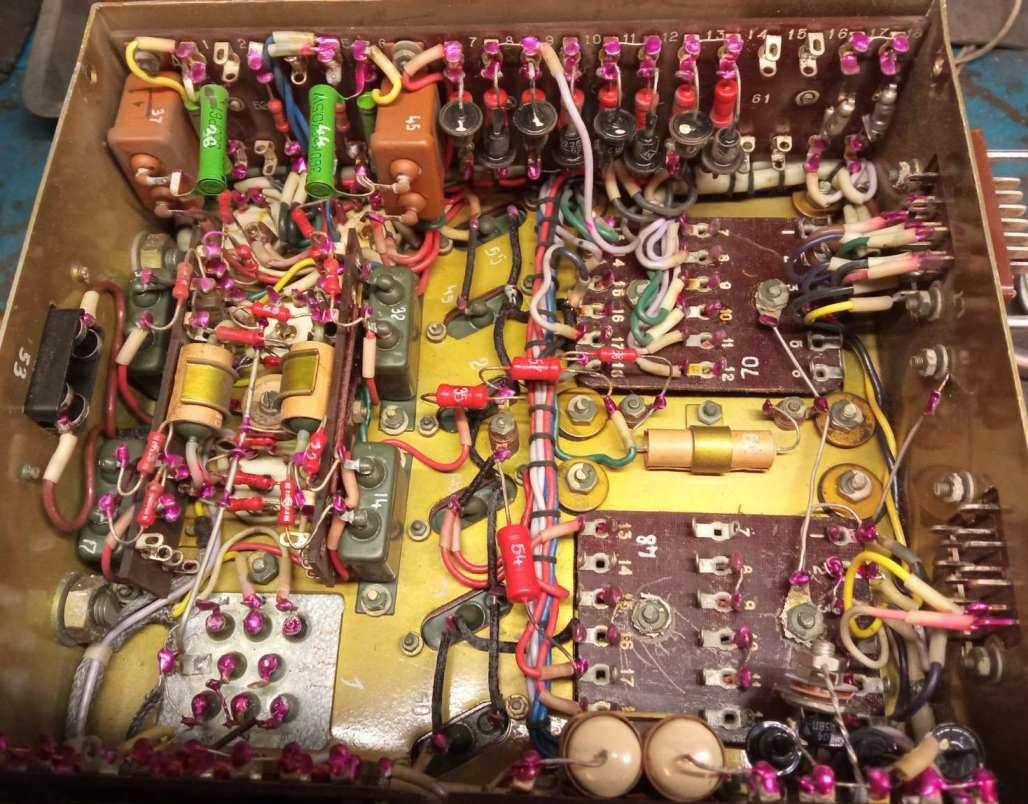

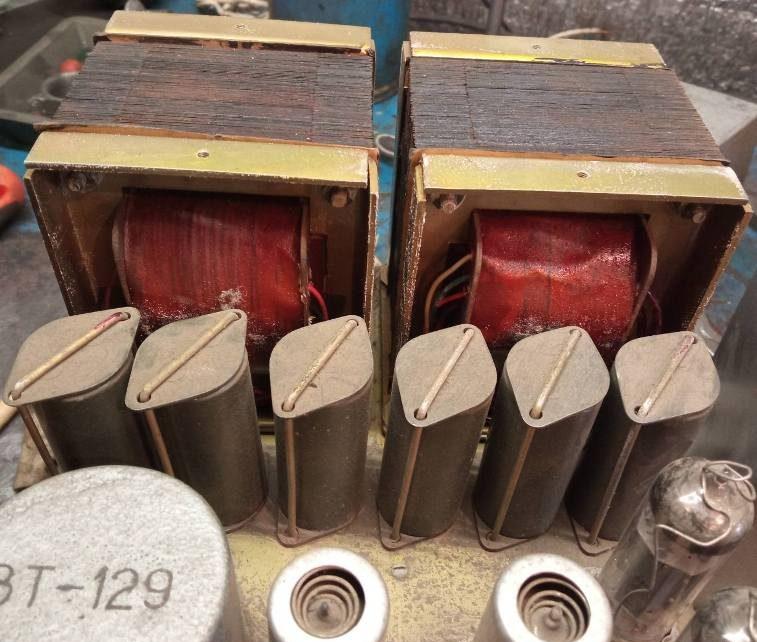

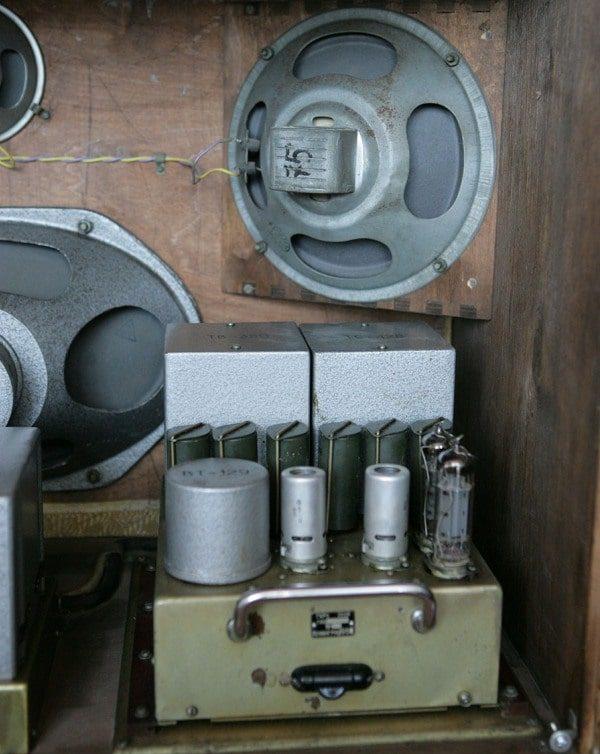

В отличие от пассивных колонок, АЗН-3 содержит внутри корпуса усилитель контрольный УК-1М. Это делает агрегат автономным устройством, готовым к работе при подключении к сети. Конструкция усилителя выполнена на лампах, что обеспечивает характерное «теплое» звучание, популярное среди аудиофилов.

Дополнительные блоки электроники

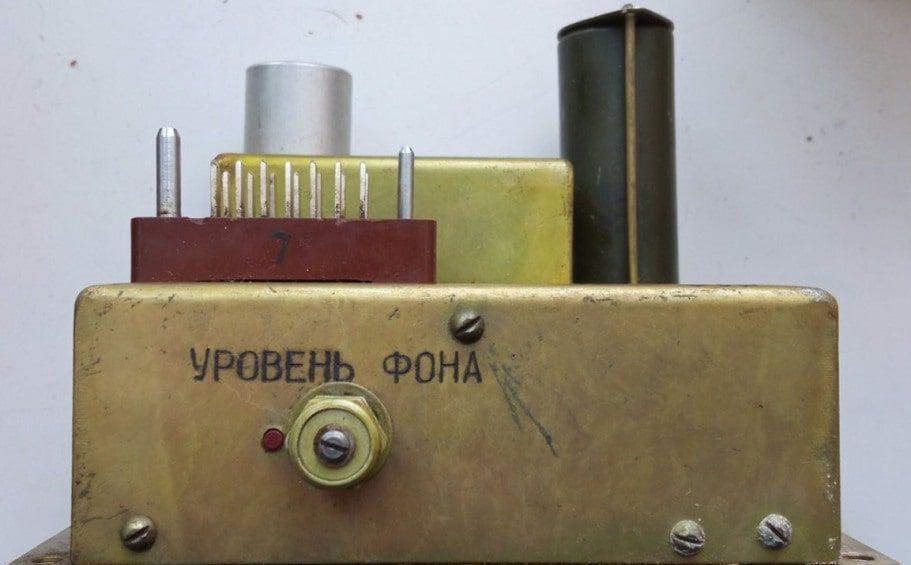

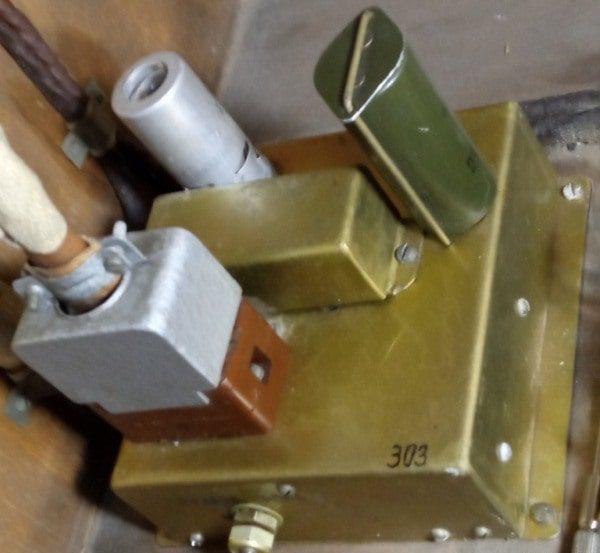

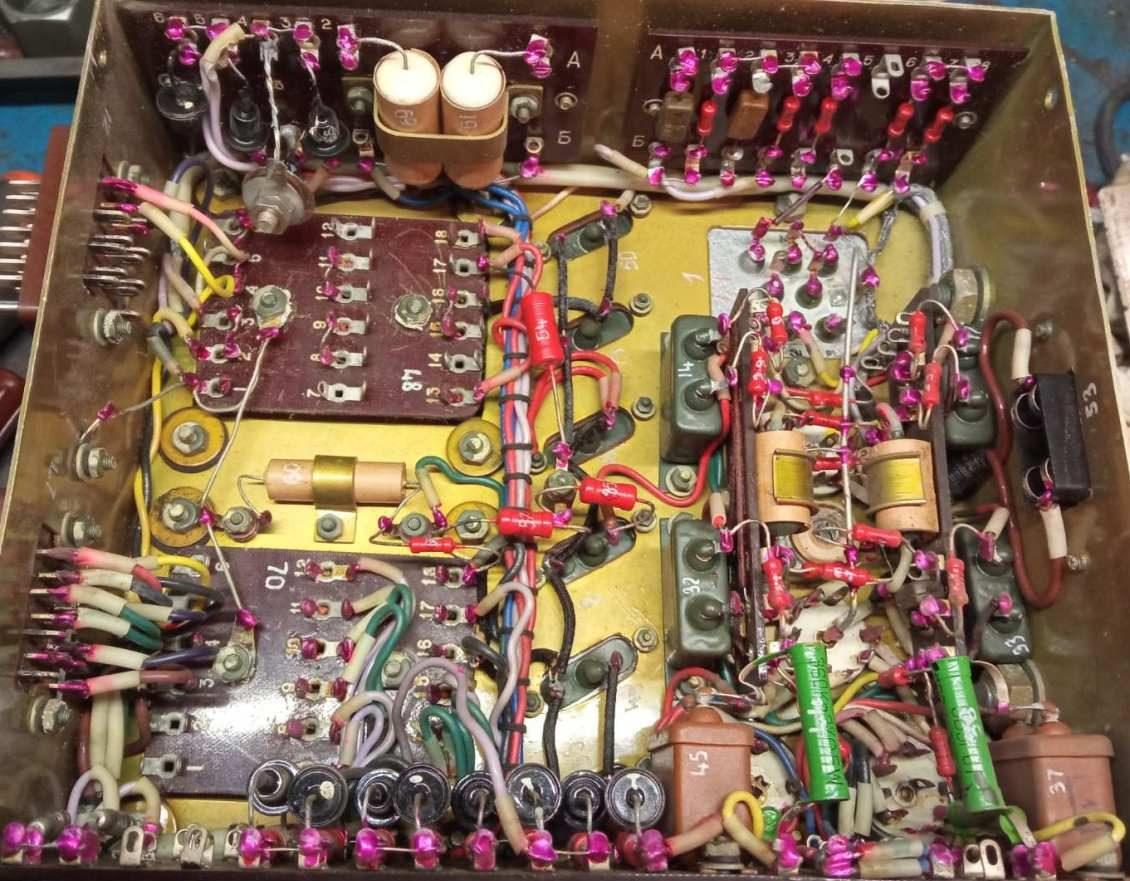

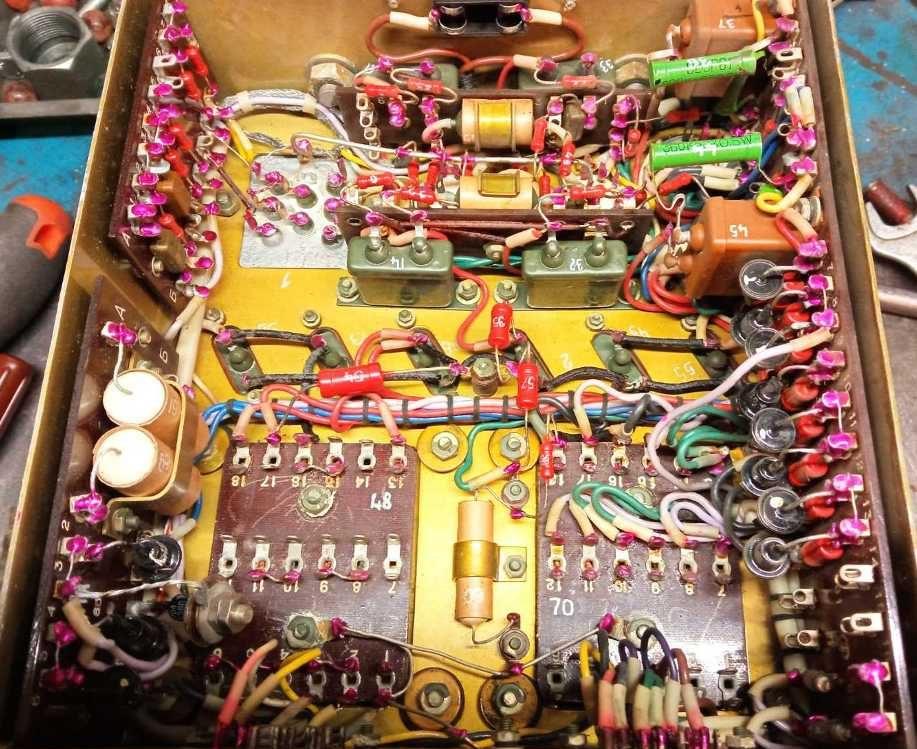

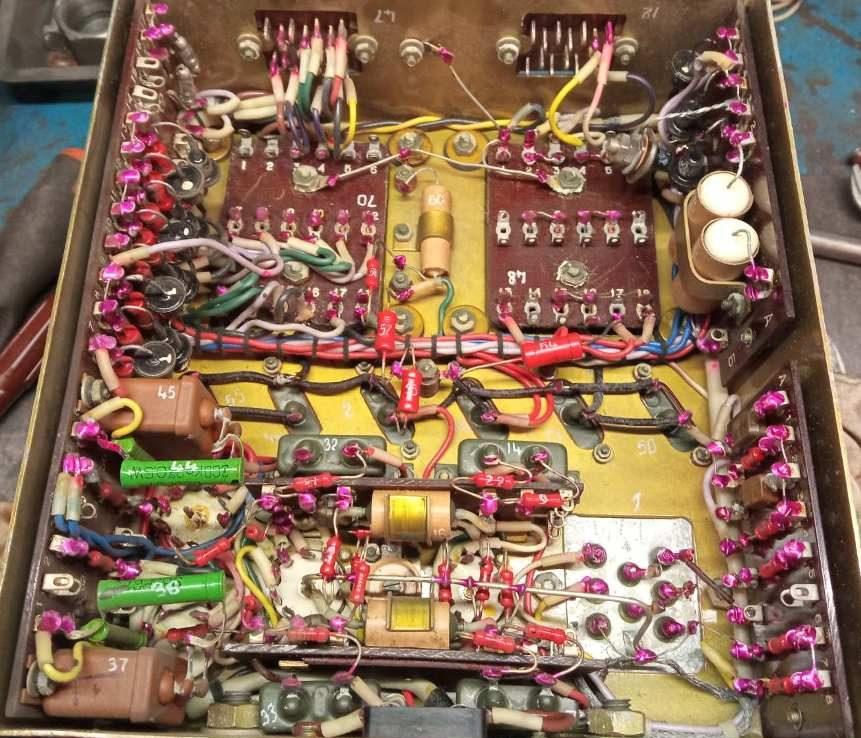

Помимо основного усилителя, в конструкции предусмотрены специализированные блоки для улучшения качества сигнала и управления питанием. Блок регулировки уровня фона позволяет минимизировать посторонние шумы при работе системы.

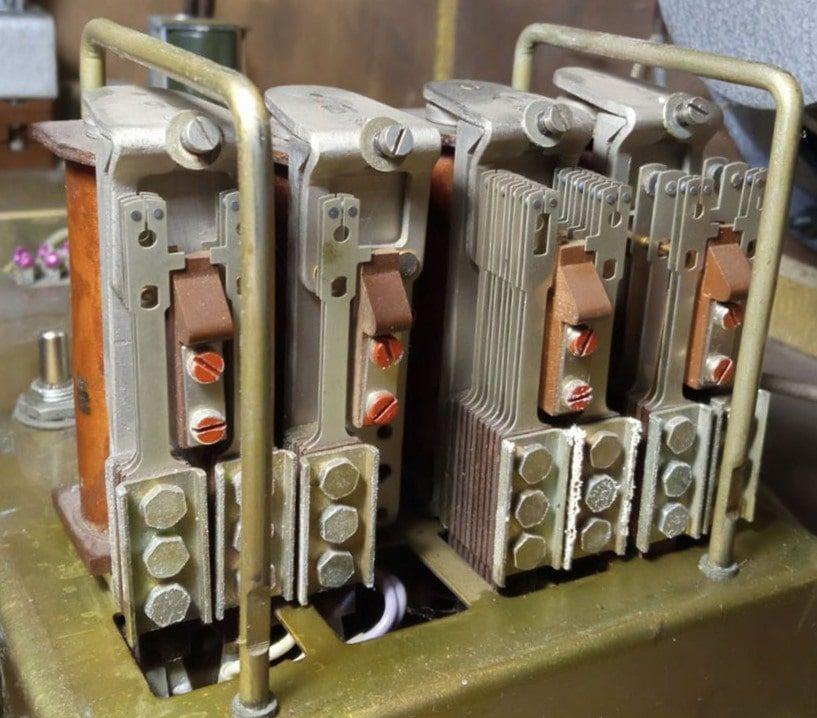

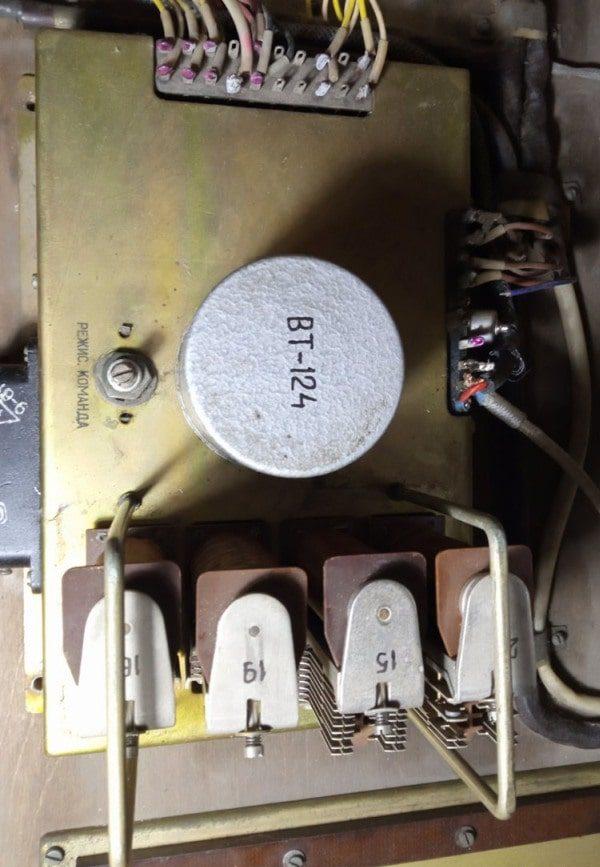

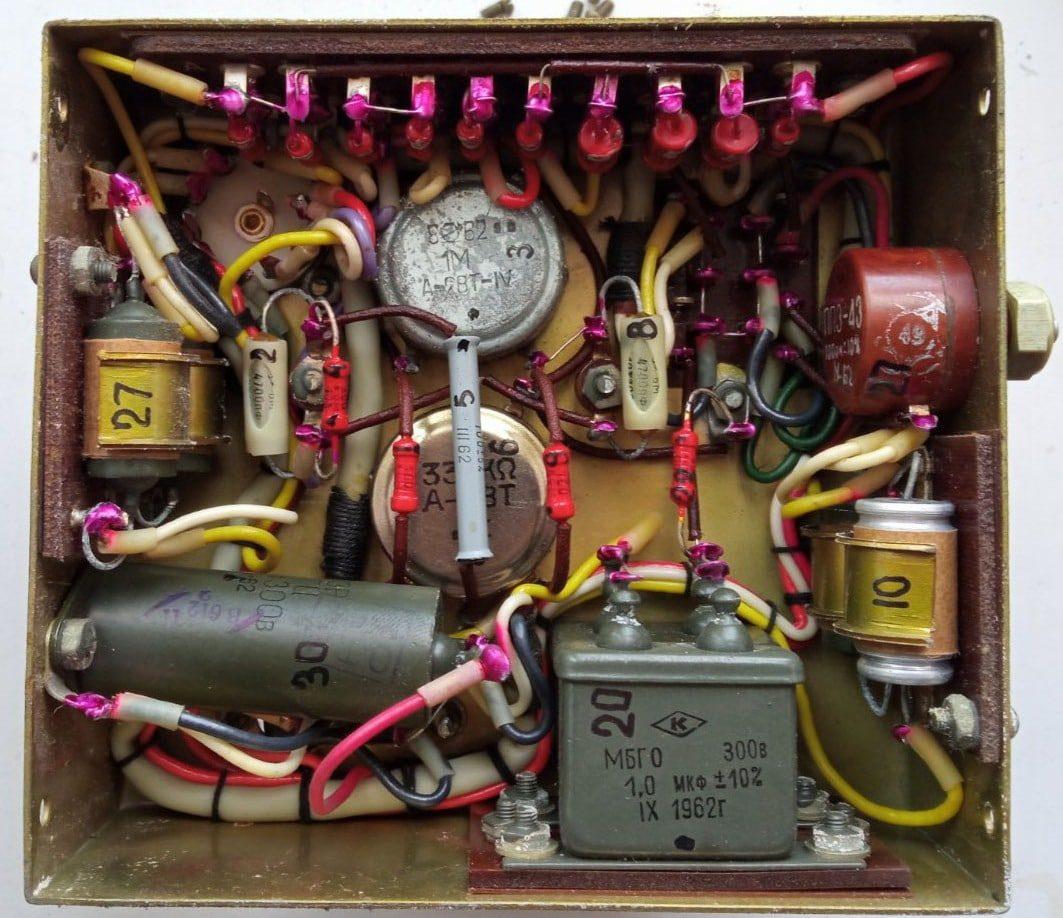

Также в составе агрегата присутствует блок реле, обеспечивающий коммутацию сигналов и защиту динамиков.

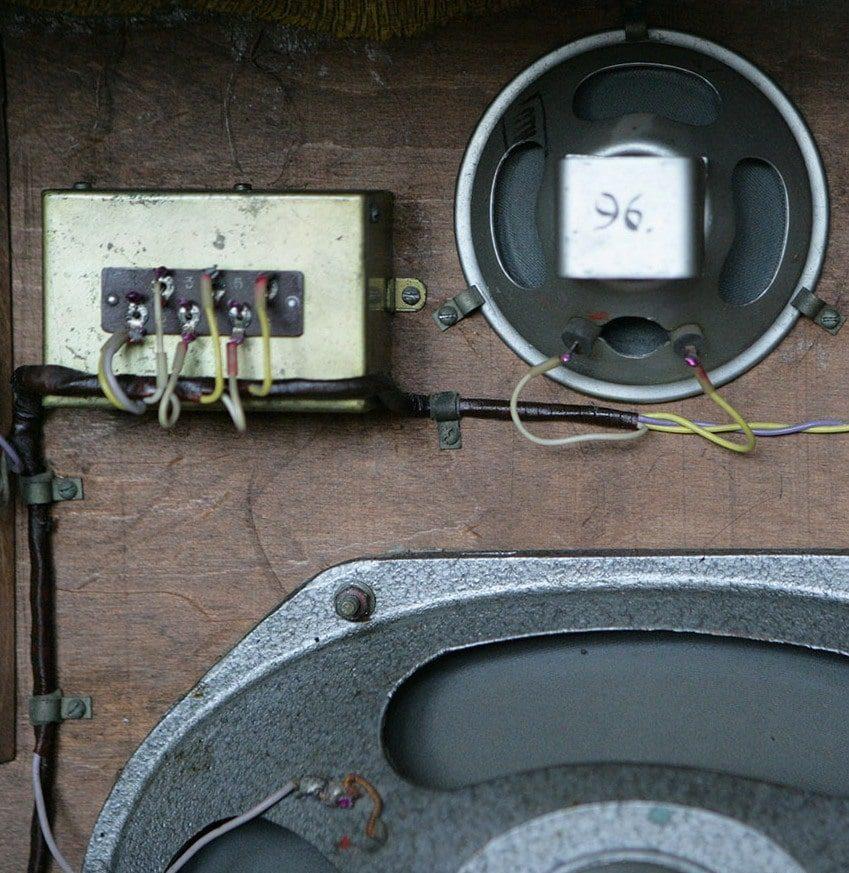

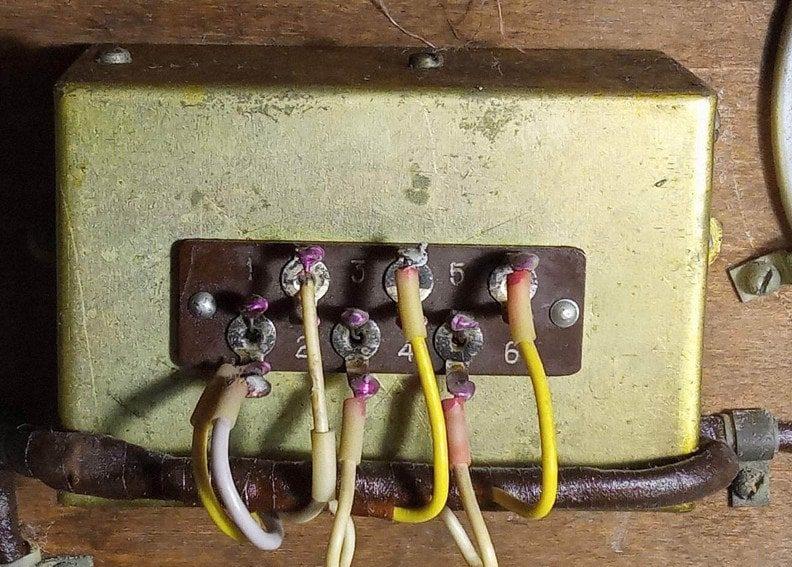

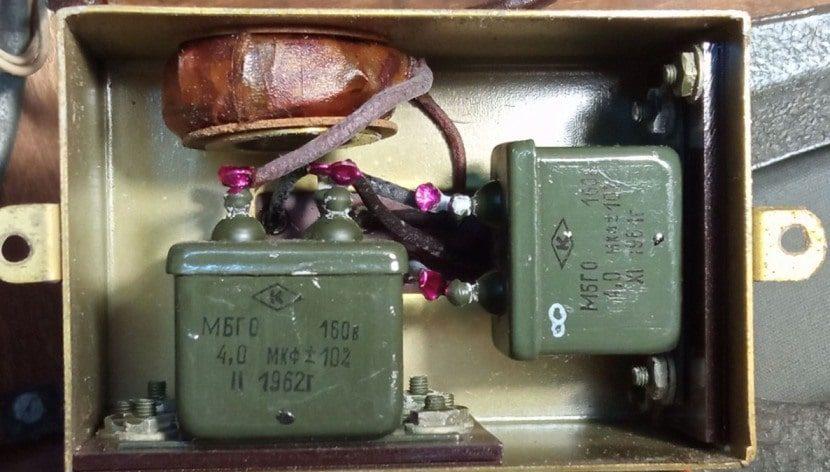

Отдельного внимания заслуживает катушка с конденсаторами, составляющая основу фильтрующих цепей агрегата. Именно от качества этих компонентов зависит точность разделения частот и общее звучание системы.
