Бандпасс — это уникальное акустическое оформление, которое не имеет прямых аналогов. Его ключевая особенность заключается в том, что динамик полностью изолирован от внешнего пространства: он не излучает звук ни с лицевой, ни с тыльной стороны. Вместо этого корпус состоит из двух и более камер, где динамик установлен между ними, а звук выводится через трубы фазоинверторов. Это решение активно применялось еще в 70-х годах, например, японская компания Hitachi использовала его в легендарной модели .

Главное преимущество бандпасса — высокая эффективность и естественная фильтрация, исключающая необходимость в сложных электронных кроссоверах для защиты динамика. Однако конструкция крайне требовательна к точным параметрам динамика (Qts, Vas, Fs). Перед изготовлением обязательно необходимо снять реальные параметры, используя или . Неправильный расчет может привести к резонансам в стенках корпуса, поэтому важно учитывать механические резонансы в корпусах громкоговорителей.

Бандпасс 4 порядка

Бандпасс 4 порядка (BP4) — это «золотая середина» между сложностью и характеристиками. Конструкция состоит из двух камер: первая — (герметичная), вторая — корпус с . Динамик установлен между ними. Для правильной настройки критически важны три параметра: объем закрытой камеры, объем камеры фазоинвертора и частота настройки трубы.

Закрытая камера определяет нижнюю граничную частоту воспроизведения, ограничивая ход диффузора. Камера с фазоинвертором задает верхнюю граничную частоту. Крутизна спада АЧХ составляет 24 дБ/октаву, что обеспечивает хороший отсев низких частот, но может быть недостаточно строгим для глубоких суббасов по сравнению с 6 порядком.

Бандпасс 6 порядка

Бандпасс 6 порядка (BP6) считается эталоном для получения глубокого и чистого баса. Конструктивно он похож на 4 порядок, но вместо закрытой камеры используется вторая камера с фазоинвертором. Таким образом, динамик оказывается между двумя фазоинверторами. Настройка требует учета четырех параметров: двух объемов камер и двух частот настройки труб.

Принцип работы аналогичен BP4, но расчет сложнее. Нижняя камера с трубой отвечает за нижнюю частоту среза (обычно 20-30 Гц), а верхняя камера — за верхнюю (80-120 Гц). Нижняя труба фазоинвертора всегда длиннее верхней. Из-за ограничений по габаритам часто приходится использовать трубы разного диаметра: длинную трубу делают более узкой, чтобы она поместилась в корпус, что требует точного расчета скорости воздуха для предотвращения хрипов.

Крутизна спада АЧХ у бандпасса 6 порядка составляет 36 дБ/октаву, что обеспечивает более чистый звук и лучшую фильтрацию нежелательных частот по сравнению с 4 порядком (24 дБ/октаву).

Бандпасс 8 порядка

Бандпасс 8 порядка (BP8) — это сложнейшая конструкция, требующая высокой квалификации при настройке. По сути, это «фазоинвертор в фазоинверторе». Между двумя камерами с фазоинверторами добавляется еще один элемент, создающий более крутой спад АЧХ. Нижняя камера отвечает за нижнюю частоту, верхняя — за верхнюю. Такие системы редко встречаются в любительском исполнении из-за сложности расчетов и чувствительности к параметрам динамика.

Какие еще бывают порядки?

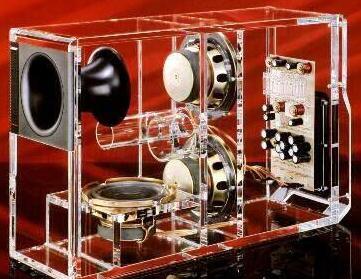

Существуют конструкции 10 и 12 порядка, но они являются нишевыми и экзотическими. Например, компания Bose использовала сложные многокамерные решения в серии Power Duo (аналогичные принципы применяются в их системах Acoustimass). В таких корпусах может быть 3 и более камер, соединенных системой фазоинверторов. Динамик находится в самой нижней камере, которая соединена с верхней через трубу, а средняя камера также участвует в резонансной системе. Точные параметры настройки таких систем часто являются коммерческой тайной, но известно, что они обеспечивают высокую эффективность.

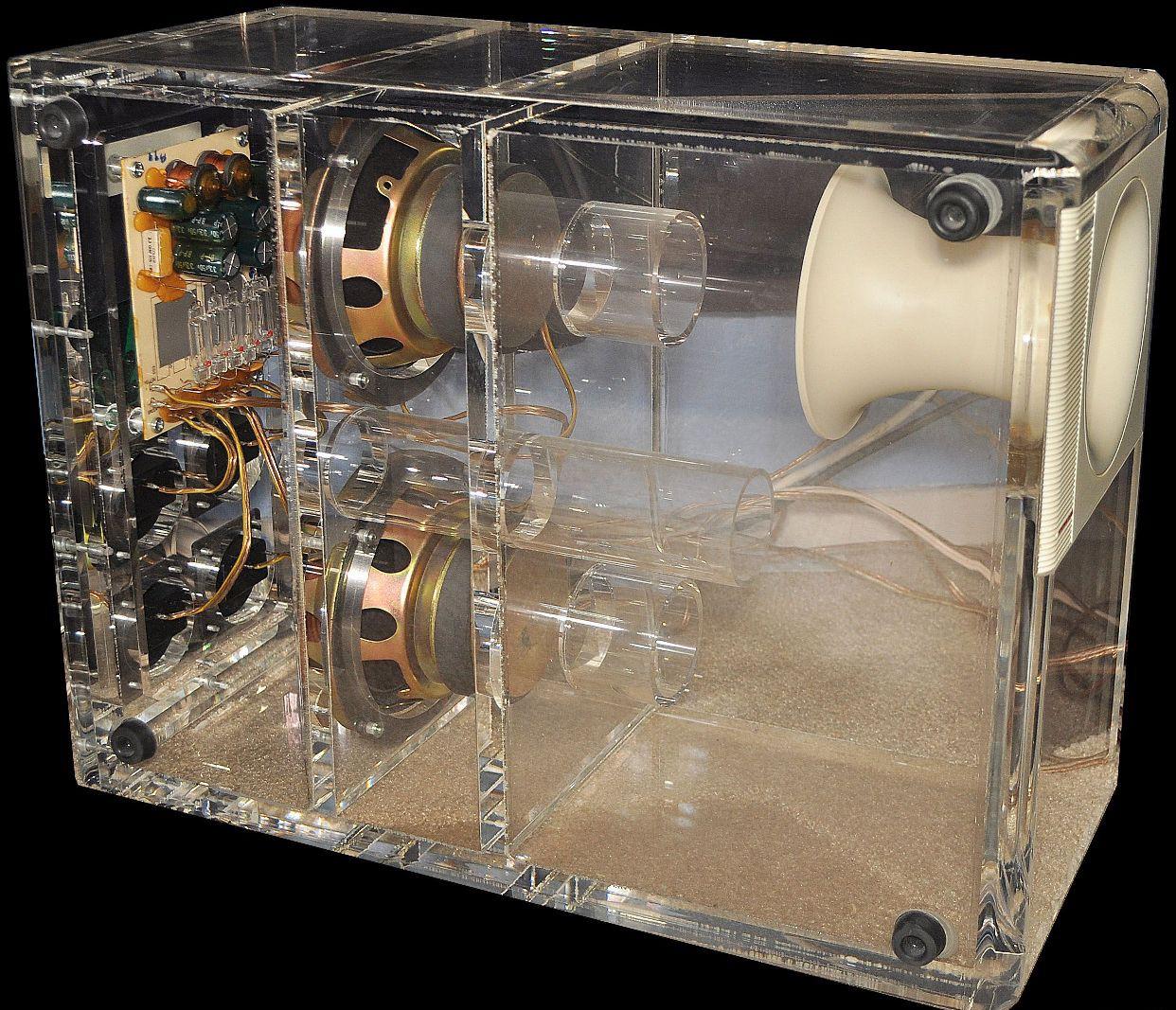

Еще более сложной является конструкция Bose Acoustimass 10, где в среднюю камеру добавлен дополнительный динамик в отдельном корпусе закрытого типа. Итого здесь уже 4 камеры. Как это все настраивается можно только догадыватся, но вполне возможно что КПД у такого варианта оформления очень хорошее.

Что еще?

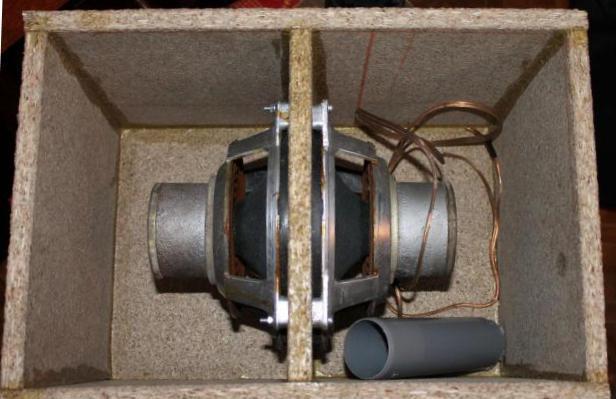

При использовании пары динамиков их характеристики усредняются и корпус натраивается под них. Но лучше подбирать модели с максимально схожими характеристиками. Ниже представлен короб сабвуфера 8 порядка.

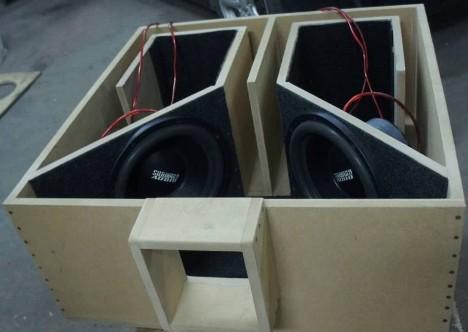

Если пара динамиков сдвоенные, то их характеристики лучше снять в “сдвоенном состоянии”, включив последовательно или параллельно, точно так же, как они будут включены в корпусе сабвуфера. Ниже у нас бандпасс 4 порядка на сдвоенных динамиках.
