Усилитель Барк-У-001: характеристики и описание
Изготовитель: Новокаховский ПСЗ «Сокол», с 1984 года.
Назначение: усилитель «Барк-У-001» стерео Hi-Fi предназначен для высококачественного усиления сигналов низкой частоты от электропроигрывателя, радиоприемника, магнитофона и других бытовых источников сигнала. Этот аппарат является полным аналогом легендарного «Бриг-У-001», что гарантирует высокое качество звучания и надежность конструкции.
Скачать электрические схемы на диске.
Технические характеристики:
- Диапазон воспроизводимых частот: 20 – 25000 Гц
- Номинальная выходная мощность на канал: 50 Вт/8 Ом
- КНИ в диапазоне 40-16000 Гц: 0,1%
- Коэффициент интермодуляционных искажений: 0,15%
- Разделение стереоканалов на частоте 1000 Гц: 50 дБ
- Отношение сигнал/взвешенный шум для линейных входов: 86 дБ
- Потребляемая мощность от сети: 150 Вт
- Габаритные размеры (ШхВхГ): 452х118х372 мм
- Вес: 15 кг
Описание:

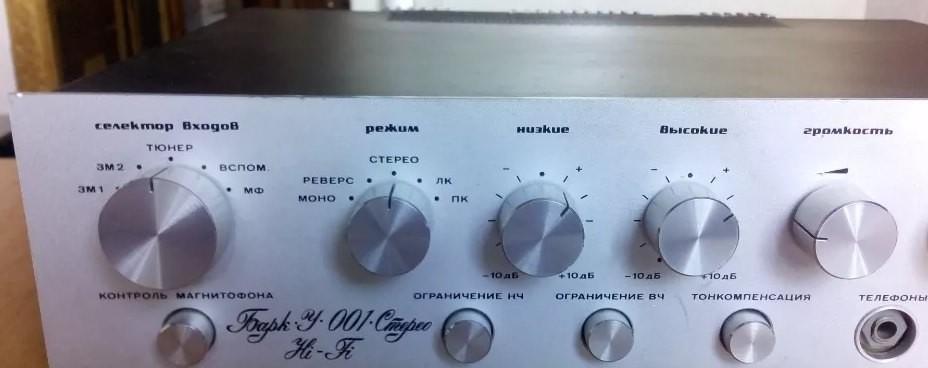

Внешне и внутренне усилитель является полным аналогом «Бриг-У-001». В конструкции предусмотрена ступенчатая регулировка громкости и тембра с возможностью изменения АЧХ с помощью фильтров верхних и нижних частот. Имеется система мягкого включения, исключающая неприятные щелчки при включении и выключении усилителя. Также реализована защита от короткого замыкания в нагрузке, световая индикация включения в сеть и перегрузки каналов усилителя.
К усилителю можно одновременно подключить два комплекта АС или стереофонические головные телефоны. «Барк-001-стерео» отличает низкий уровень шума, малые интермодуляционные и гармонические искажения, высокая линейность фазовой и АЧХ. По уровню комфорта прослушивания и функциональности он сопоставим с моделями класса Hi-Fi, такими как ОДИССЕЙ-У-010.

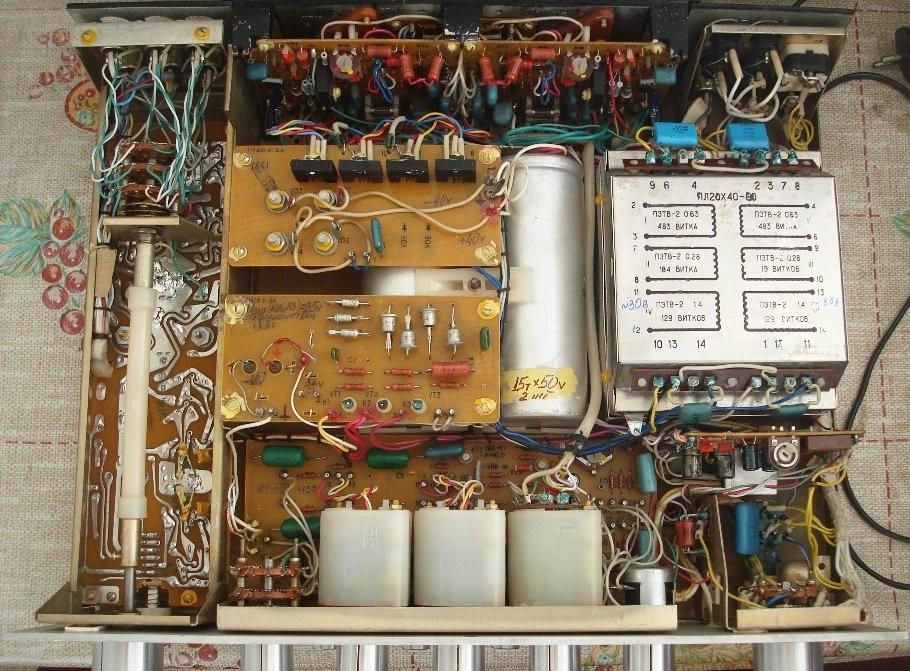

Без верхней крышки:

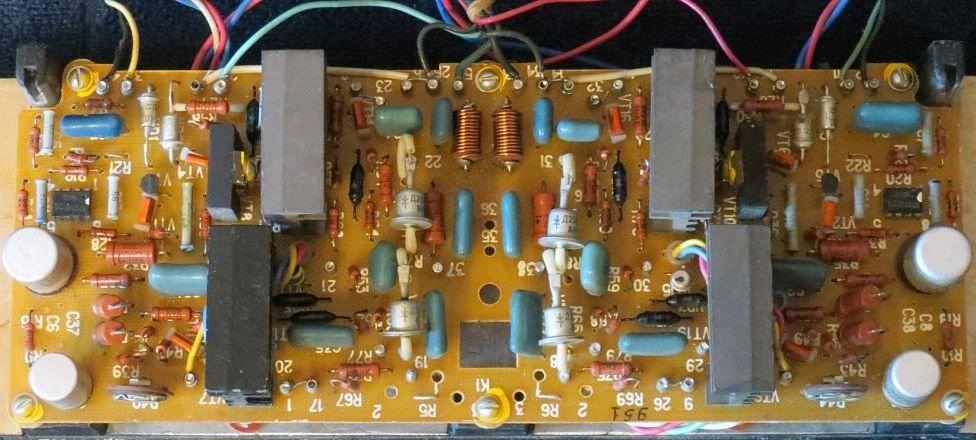

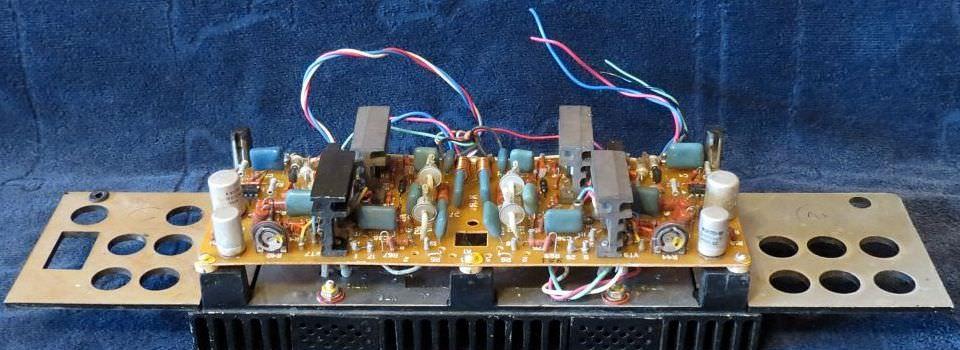

Платы усилителя мощности:

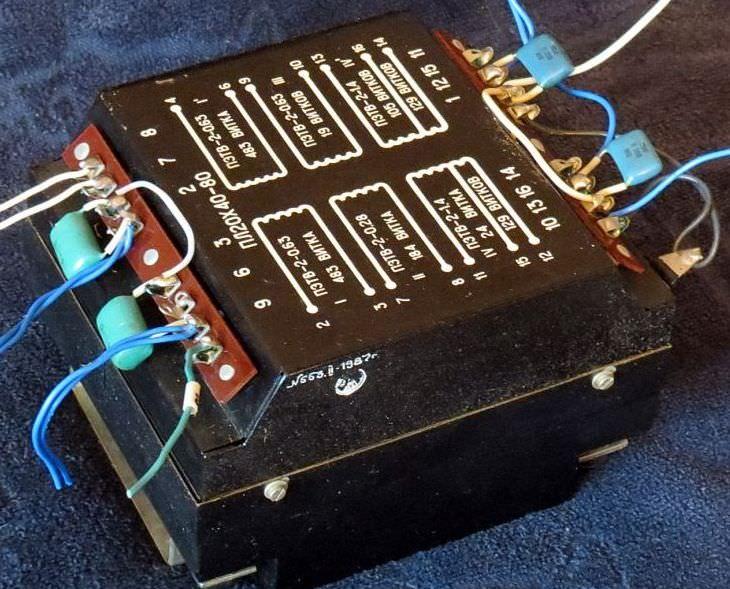

Трансформатор:

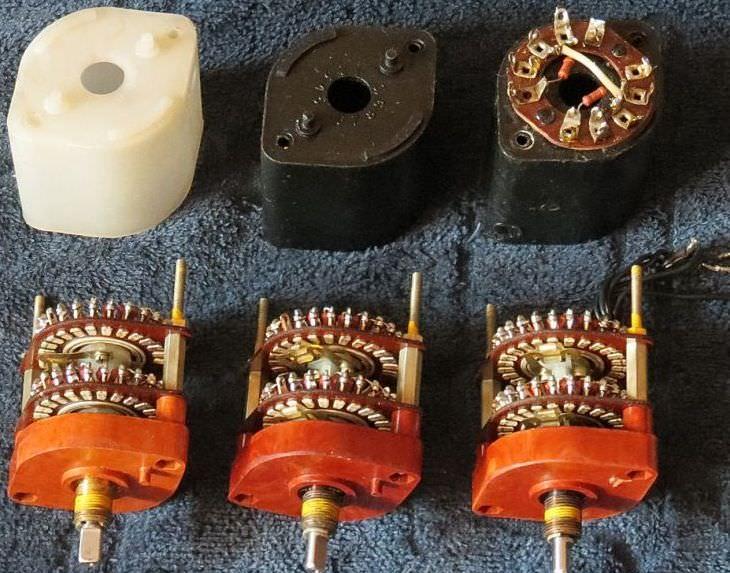

Регуляторы:
