Усилитель класса D на микросхеме PAM8610: характеристики и схема подключения

Производитель: Китай. Данный модуль представляет собой компактное решение для создания аудиоусилителей с высокой эффективностью. Для питания таких устройств часто используют импульсный блок питания для УМЗЧ на микросхеме IR2151, что позволяет снизить габариты и вес конструкции.

Технические характеристики:

• Выходная мощность: 2х10 Вт/8 Ом (2х15 Вт/4 Ом)
• Напряжение питания: постоянное 8-12 В
• Потребляемый ток: 3 А
• Размер печатной платы: 40х40х19 мм

Описание и особенности сборки:

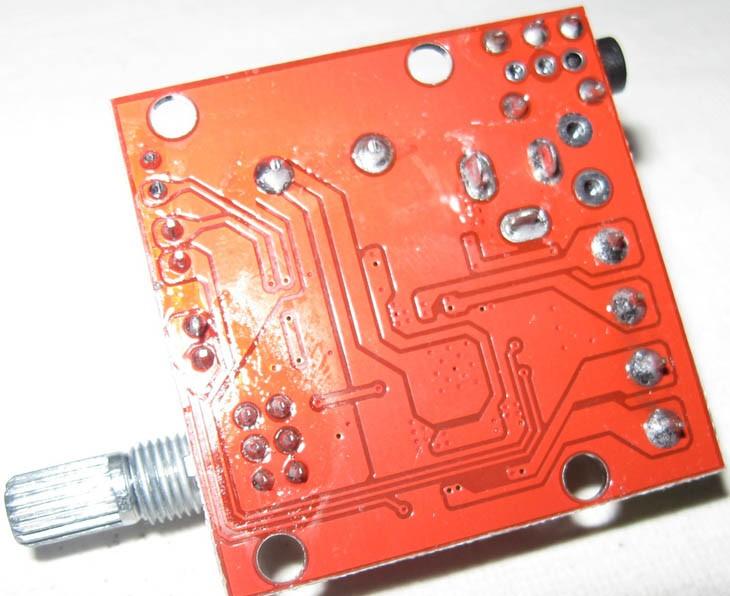

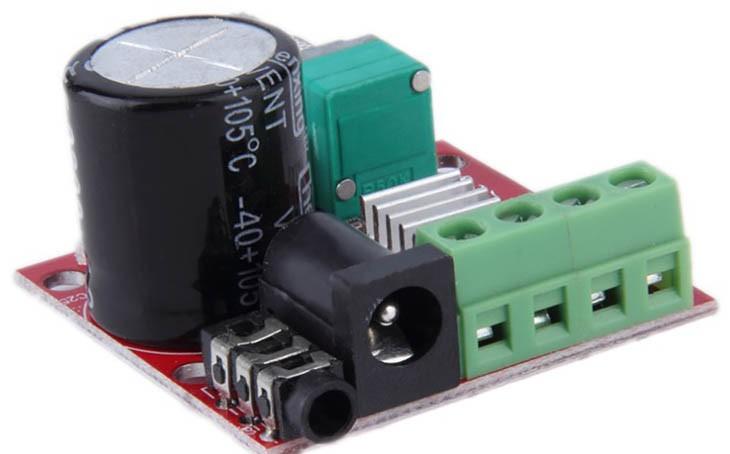

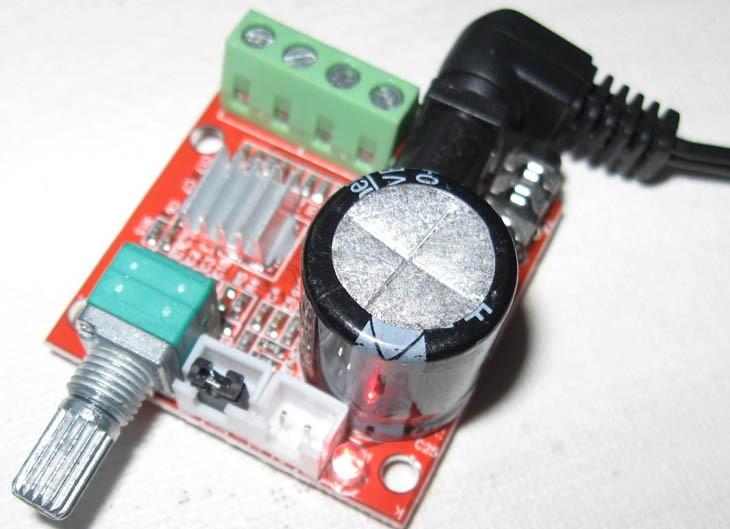

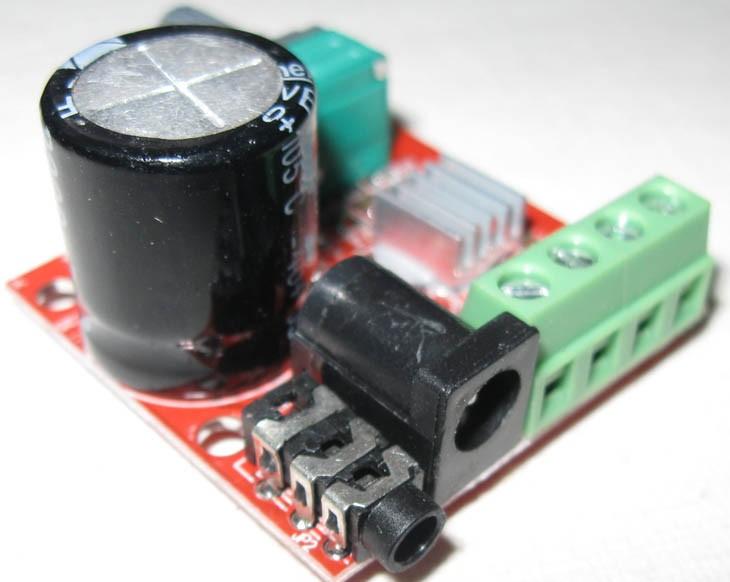

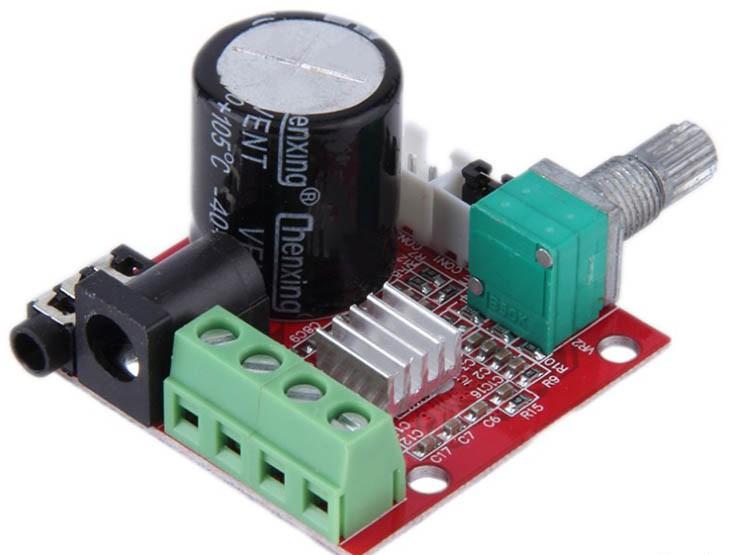

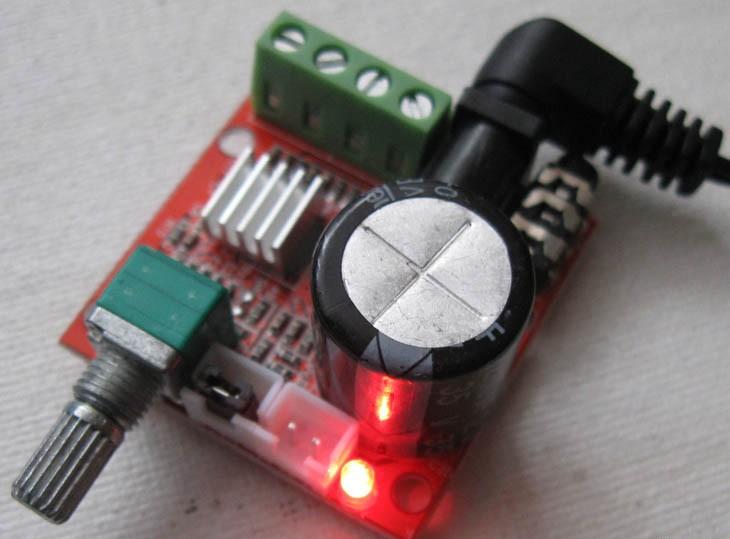

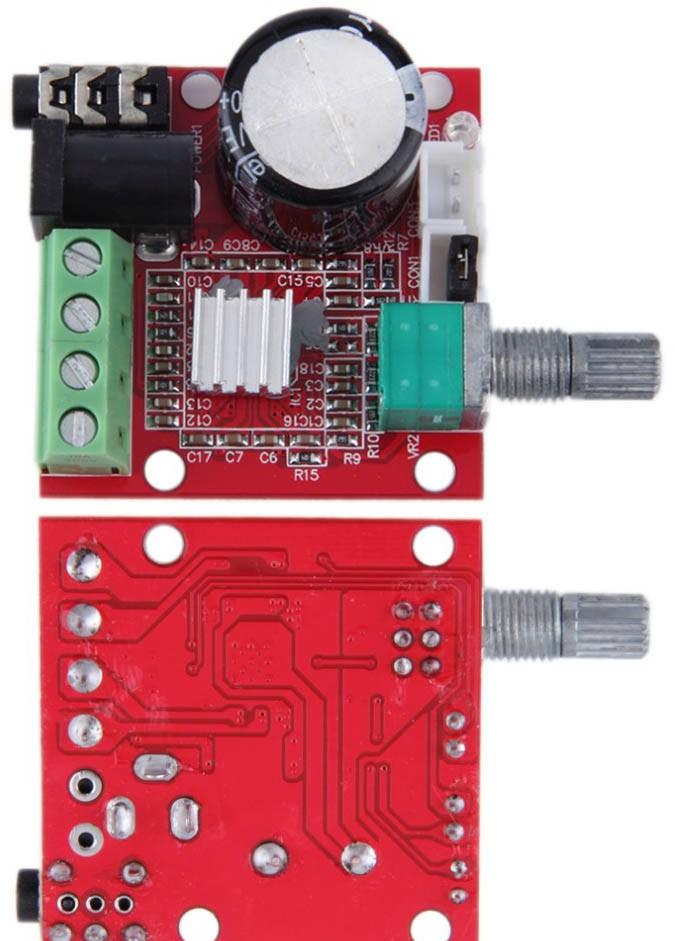

Плата выполнена качественно, за исключением монтажа радиатора охлаждения. Он приклеен не всегда ровно, что требует внимательности при установке. Подключение входного сигнала выполнено через разъем «мини-джек», питание подается через стандартный штыревой разъем. Выходные клеммы представляют собой колодку под винты. Важно учитывать полярность: на выходных клеммах крайние выводы являются плюсовыми, а внутренние — минусовыми.

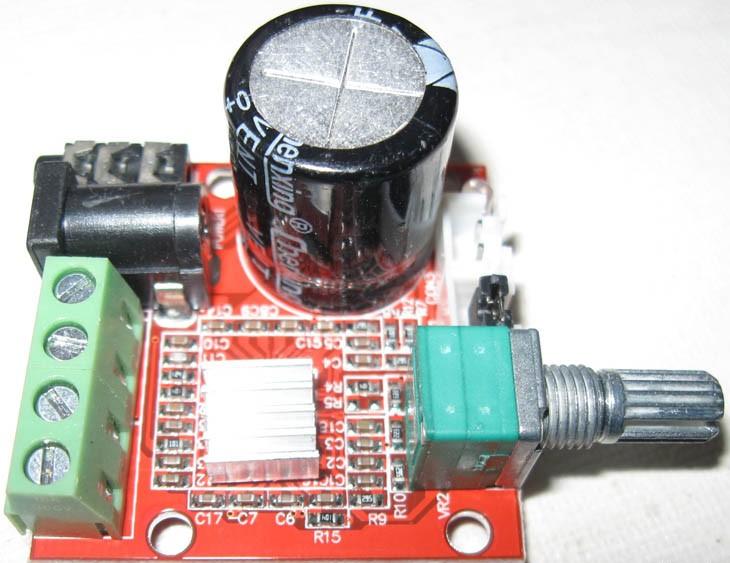

На переднюю панель выведен регулятор громкости. На самой плате предусмотрено два штыревых разъема для регулятора. Разъем, расположенный ближе к регулятору, отвечает за питание. Это удобное решение: если у вас уже подключено питание, вам не нужно каждый раз вынимать штекер для выключения. Достаточно подключить кнопку или тумблер к этому разъему, и управление питанием будет осуществляться без отключения основного питания. Однако следует учитывать, что трансформатор в блоке питания остается включенным в сеть, что создает мизерное, но постоянное потребление тока. В идеале для полного обесточивания нужно размыкать сетевой провод.

Другой разъем «MUTE» также можно использовать для управления. В этом случае вы будете отключать только звук, при этом сам усилитель останется под напряжением и в рабочем состоянии. Это удобно, если вы хотите быстро отключить звук, не выключая всю систему. Для сравнения, более мощный вариант для сабвуферов можно найти в статье про усилитель для сабвуфера класса D на TPA3116, хотя PAM8610 отлично справляется с задачами для колонок среднего уровня, таких как SVEN BF-31.

Автор: LDS, для AudioBerry
