Динамик Nokia 27525 Audi A6 C4: характеристики, устройство и замена

Динамики Nokia 27525 — это оригинальная активная акустическая система, устанавливаемая в заднюю полку Audi A6 C4. Они представляют собой сложный конструктивный узел, объединяющий НЧ и ВЧ излучатели с собственными усилителями мощности. В этой статье мы подробно разберем конструкцию этих динамиков, их технические особенности и опишем процесс замены изношенного подвеса.

Следующая статья на нашем сайте будет посвящена практическому руководству по восстановлению динамика. Если вас интересует , вы найдете там подробную инструкцию. Также для любителей тюнинга может быть интересен материал про апгрейд 4А-32 на кожаном подвесе.

Конструкция и активные усилители

Главная особенность динамиков Nokia 27525 заключается в их активном исполнении. На корпусе, помимо НЧ и ВЧ динамиков, размещены усилители мощности. При этом для каждого канала предусмотрен свой собственный усилитель, отдельный питающий провод и сигнальный кабель. Такая схема кажется избыточной, особенно если учесть, что в то время мощные магнитолы были редкостью. Однако более рациональным решением с точки зрения качества звука часто является установка одного качественного внешнего усилителя и прокладка качественных акустических кабелей к пассивным динамикам.

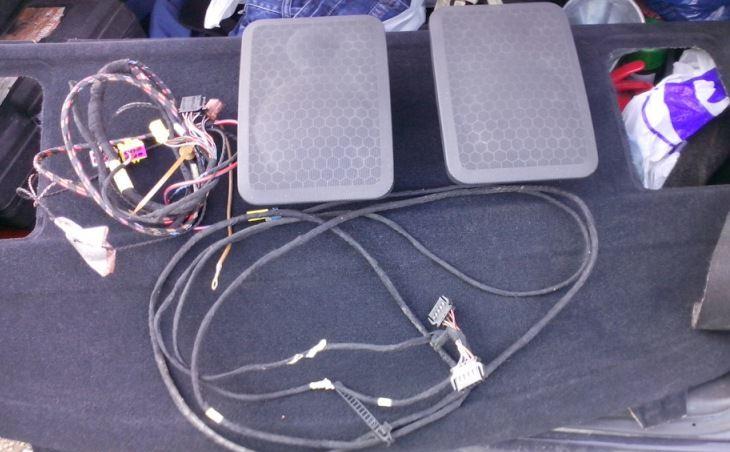

Задняя полка:

Вид спереди:

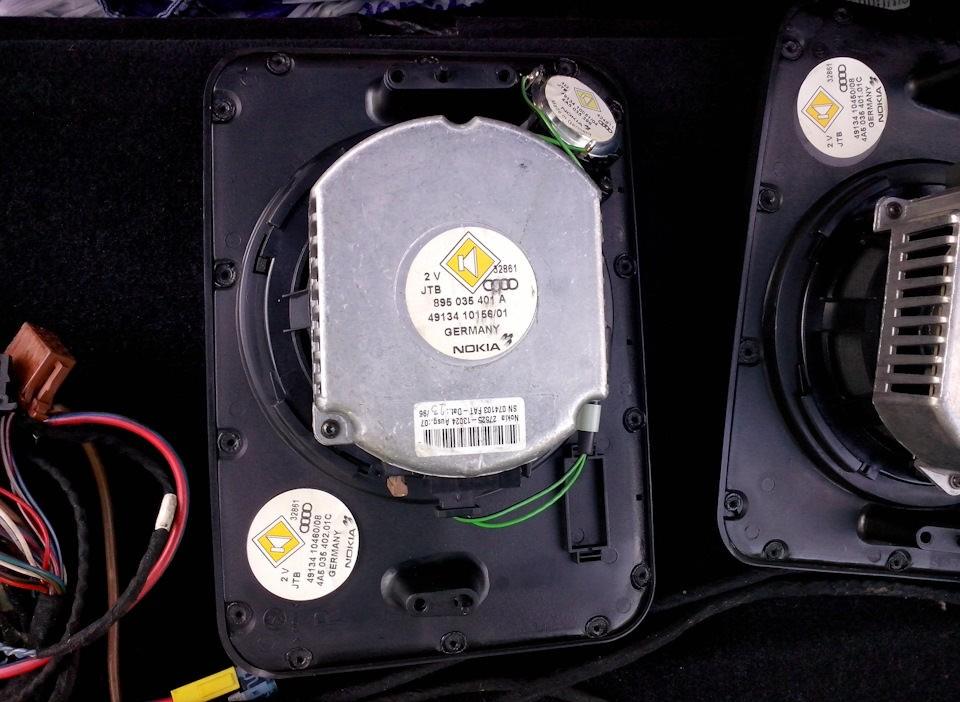

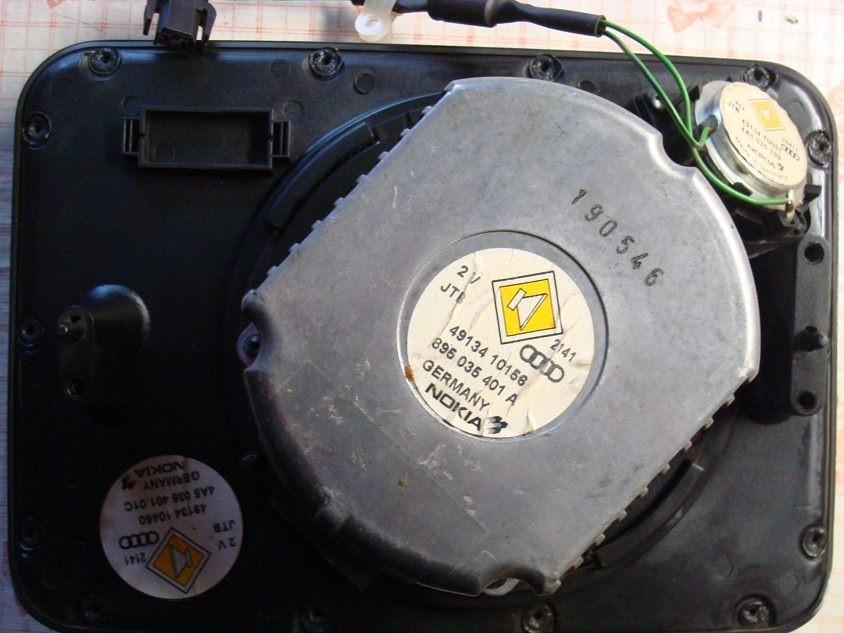

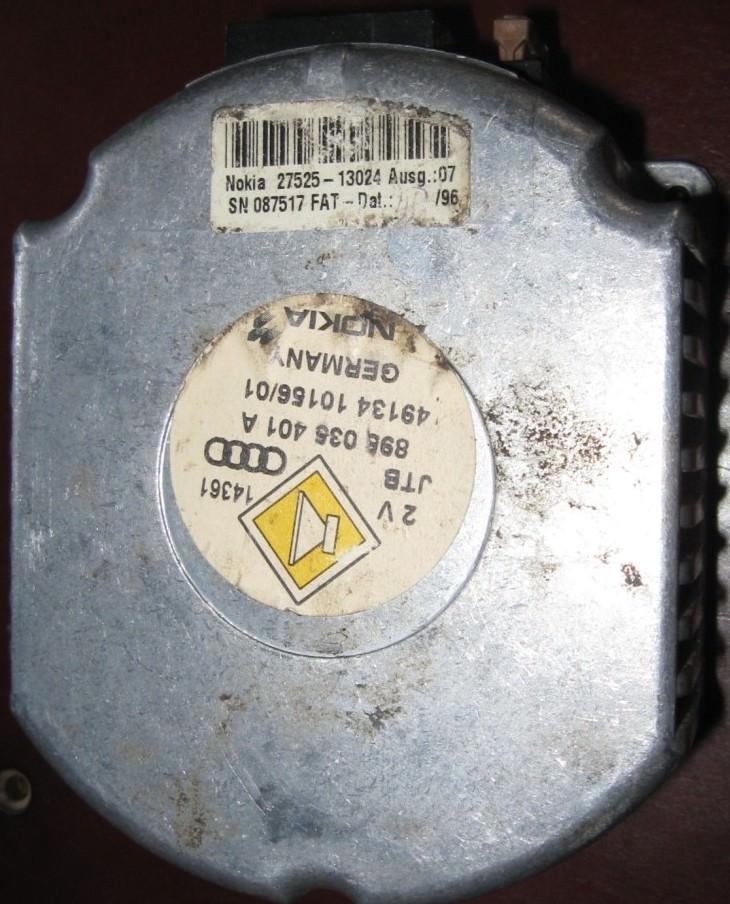

Вид сзади:

Пластмассовый корпус усилителя закрыт алюминиевым кожухом. Этот кожух выполняет функцию радиатора охлаждения для микросхемы усилителя и одновременно защищает НЧ динамик. ВЧ динамик подключен через разъем в углу корпуса, а в термоусадке рядом с ним установлен конденсатор — фильтр первого порядка для ВЧ канала. НЧ динамик крепится с поворотным механизмом, что упрощает его демонтаж:

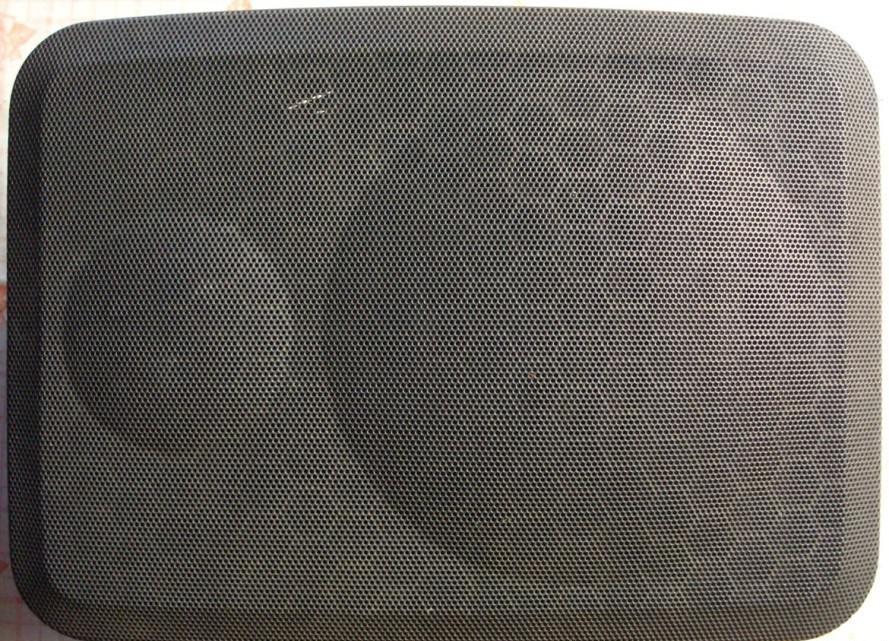

Защитная решетка:

Подключение к обычной магнитоле

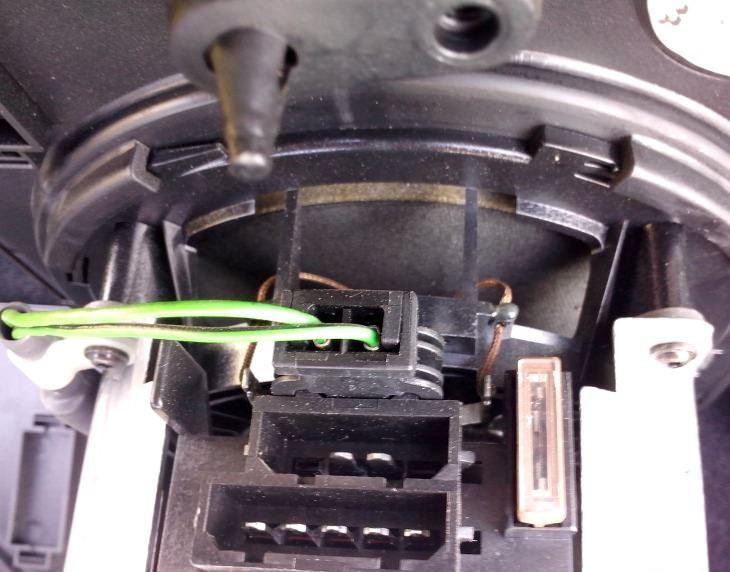

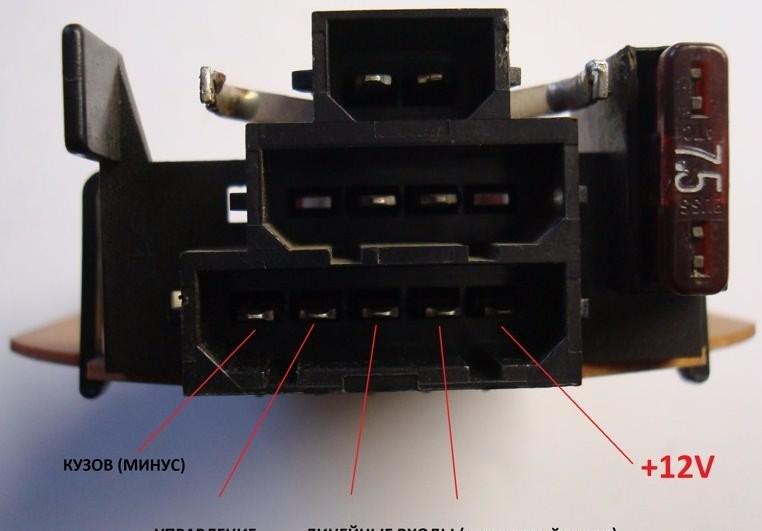

Разъем динамика позволяет подключить его напрямую к обычной магнитоле, минуя штатный усилитель. ВЧ динамик подключается к верхним клеммам разъема, а НЧ динамик запаян на эти же клеммы с внутренней стороны. Это дает возможность использовать эти динамики в системах с пассивным подключением. Ниже показан разъем и схема подключения:

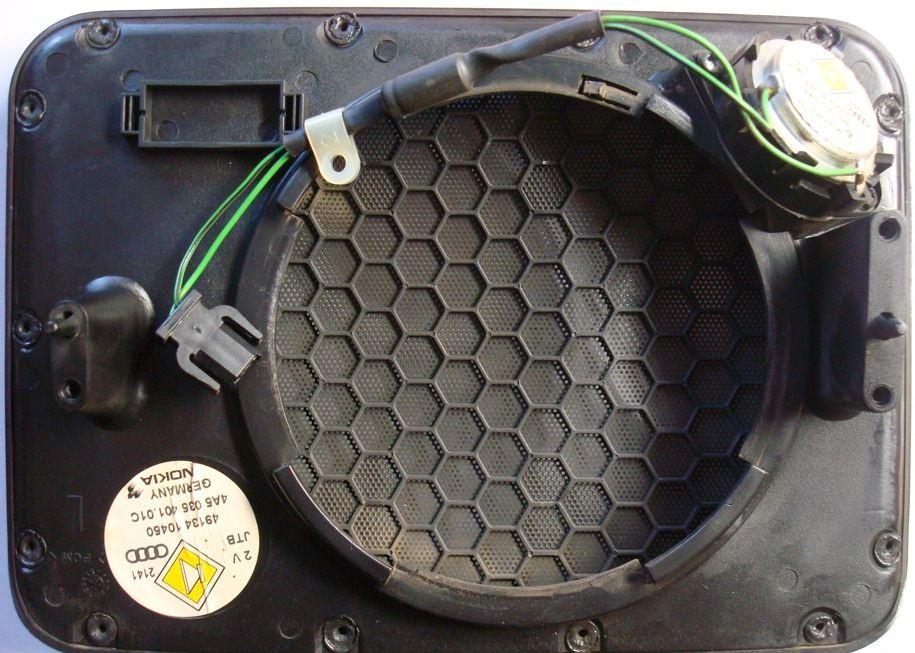

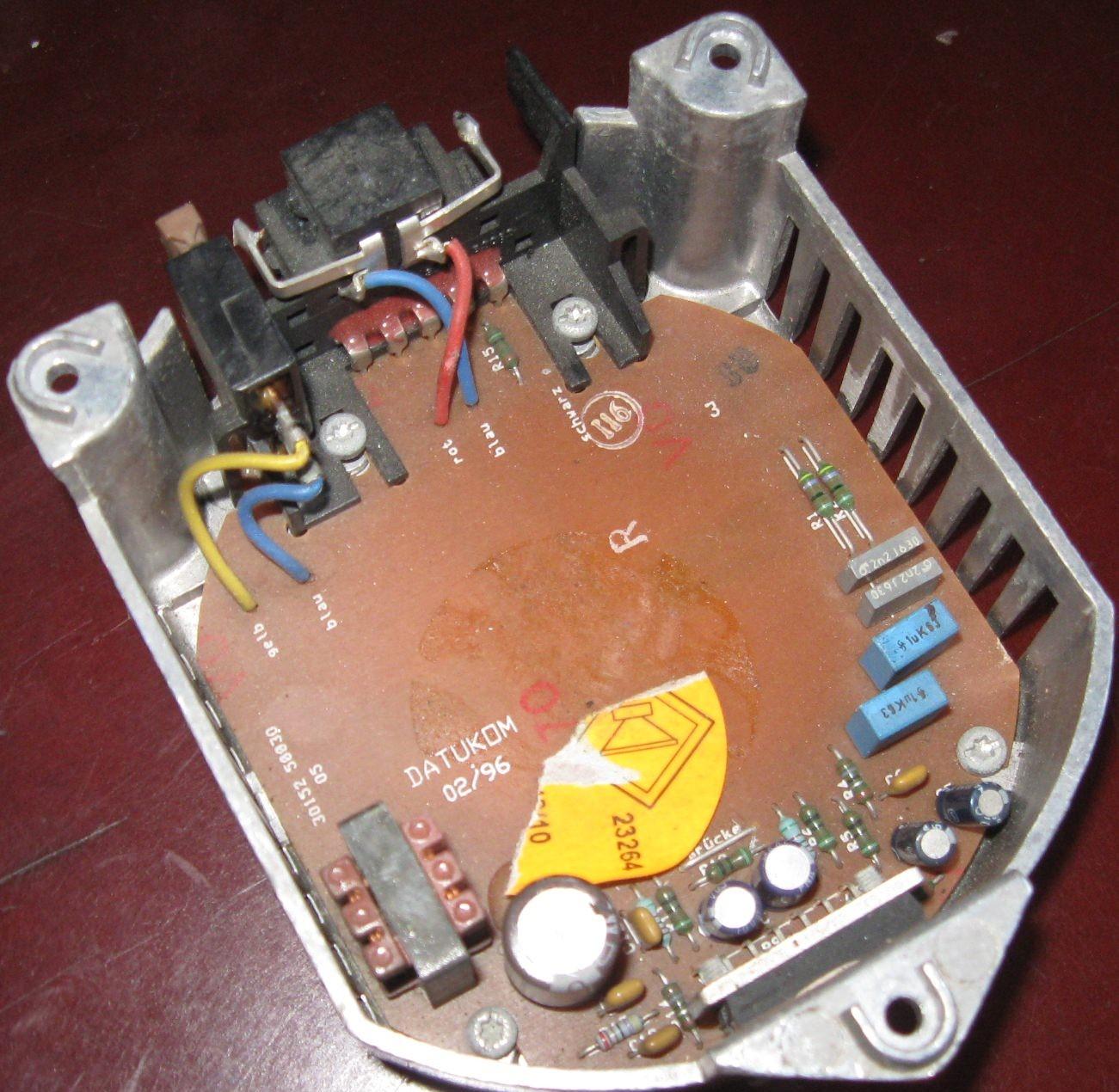

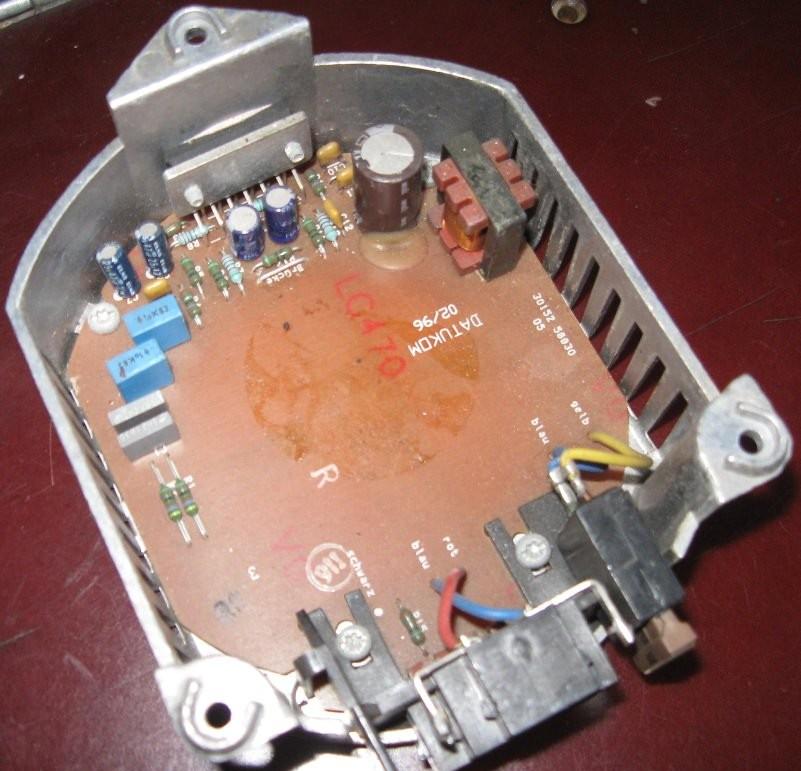

После снятия НЧ динамика становится видна плата усилителя, которая крепится к алюминиевому кожуху:

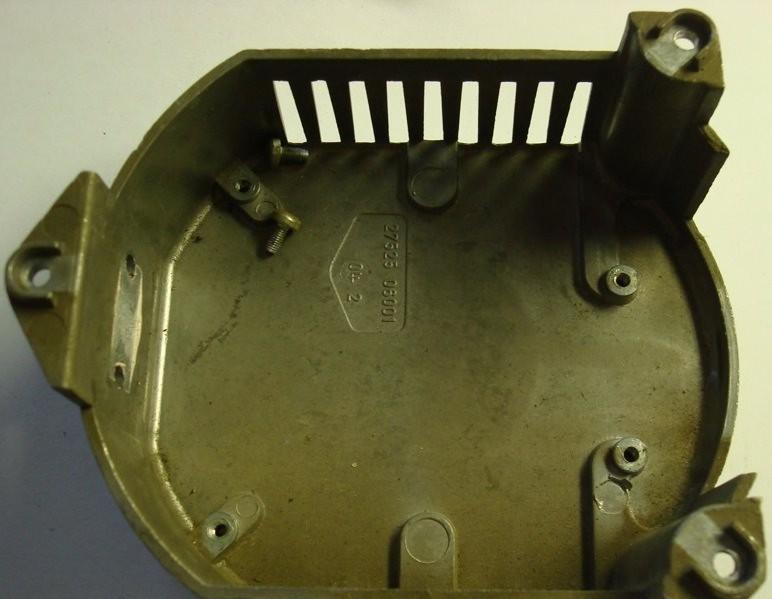

Алюминиевый кожух, который также служит радиатором для охлаждения микросхемы усилителя:

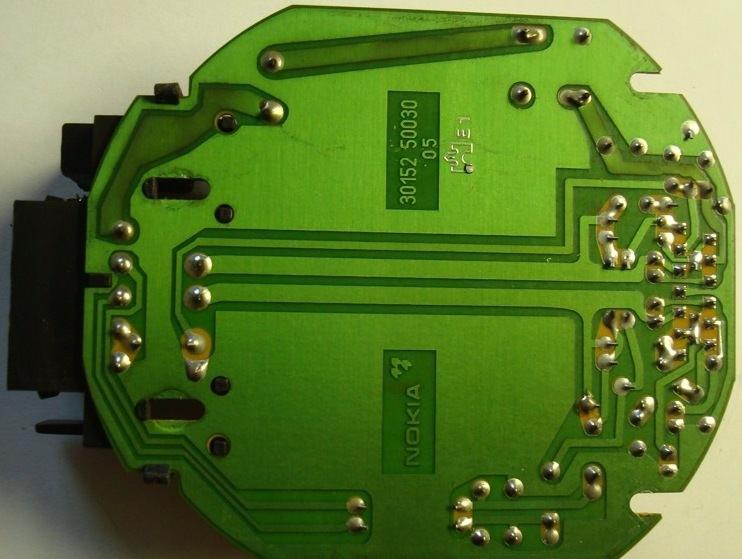

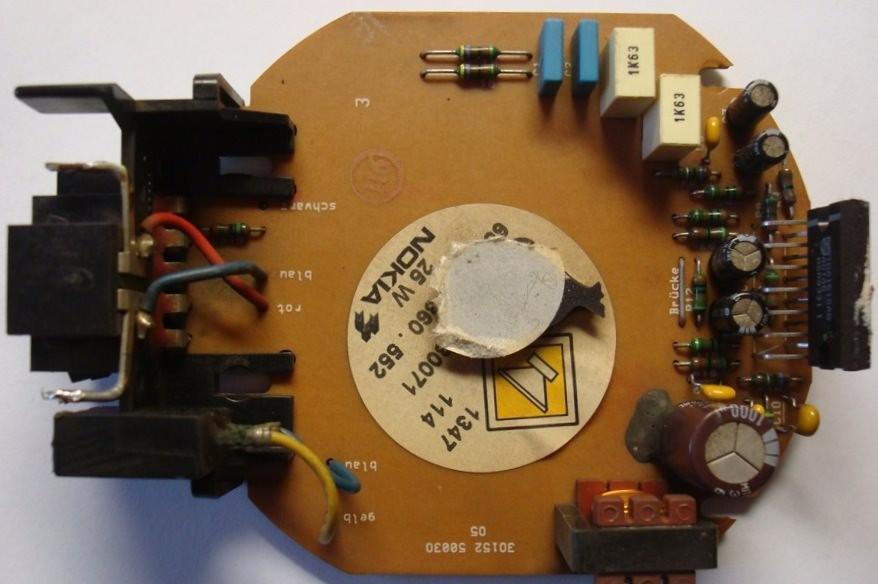

Плата усилителя:

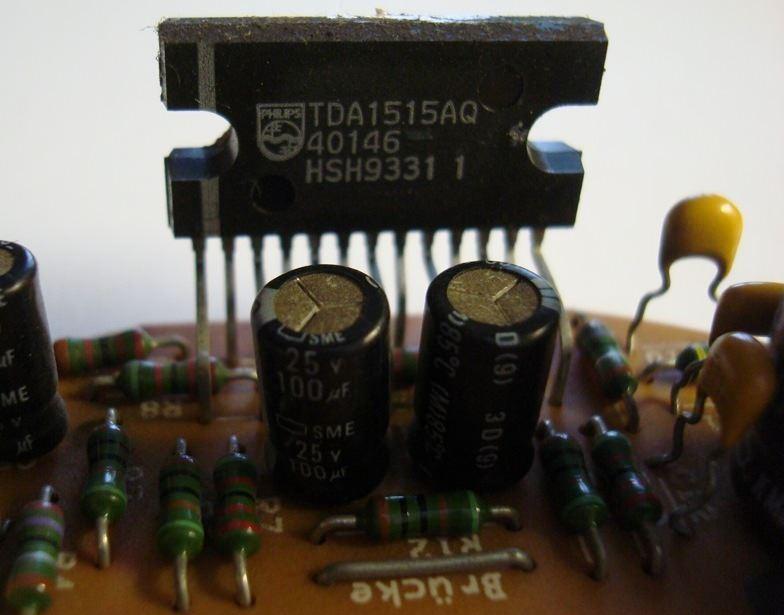

В качестве микросхемы усилителя использована TDA1515AQ. Она включена мостом, что обеспечивает мощность 24 Вт. Также существует возможность включения в стерео режиме с мощностью 2х12 Вт:

Технические характеристики НЧ динамика

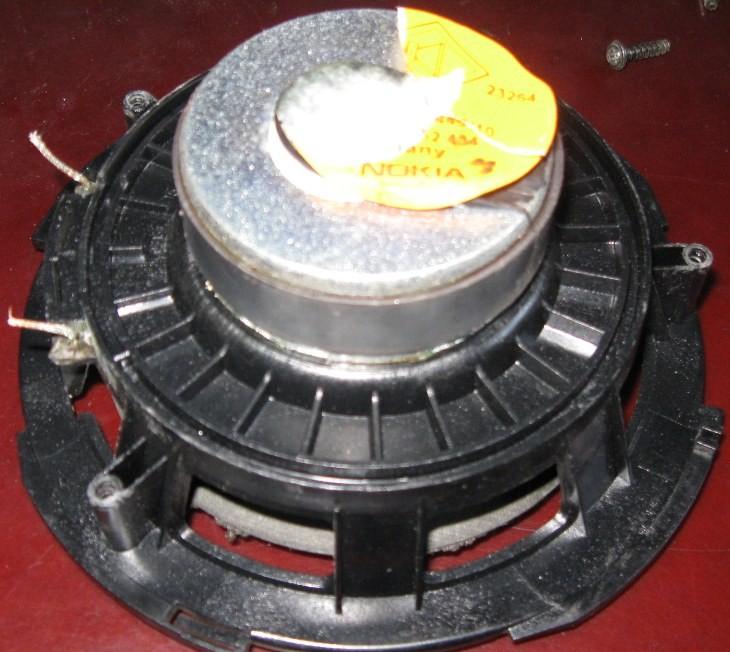

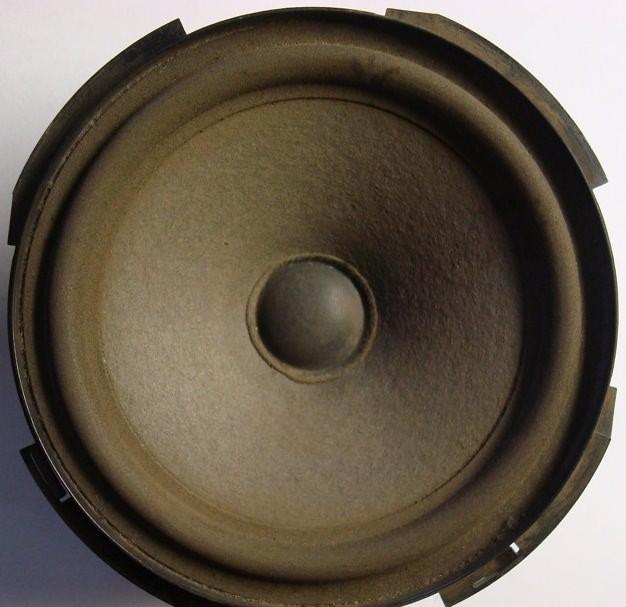

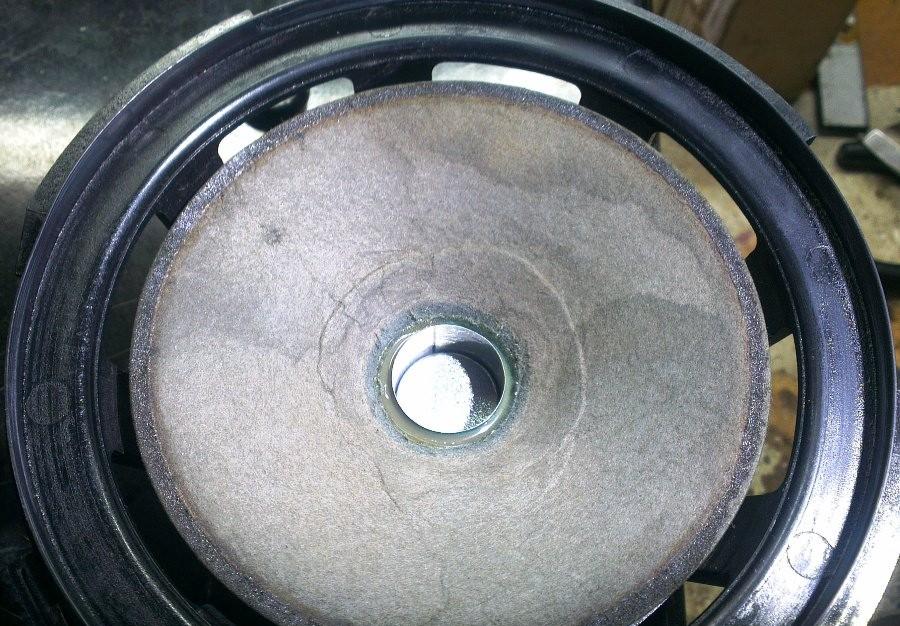

НЧ динамик имеет пластиковую корзину. Диффузор выполнен из бумаги, вероятно, с добавлением волокон шерсти для жесткости. Подвес изготовлен из пенополиуретана, со временем он теряет эластичность и требует замены. Центрирующая шайба — тканевая, пылезащитный колпачок — пластиковый.
