После покупки наушников стал назревать вопрос о качественном усилении для них и я стал выбирать подходящие варианты, заводские решения отбросил сразу, по причине завышенной цены и достаточно дешевой элементной базы. Выбор пал на DIY варианты. Потом стал необходим предусилитель для усилителя мощности и я принялся за сборку. Мой выбор остановился на клоне Lehmann BCL, оригинальная версия достаточно известна, обладает достойным звуком, большое количество людей на заграничных форумах повторили эту конструкцию. Но усилитель очень чувствителен к качеству элементной базы, поэтому компоненты были использованы самые лучшие, до каких только смог дотянуться. Весь усилитель собран из деталей, купленных на ebay.

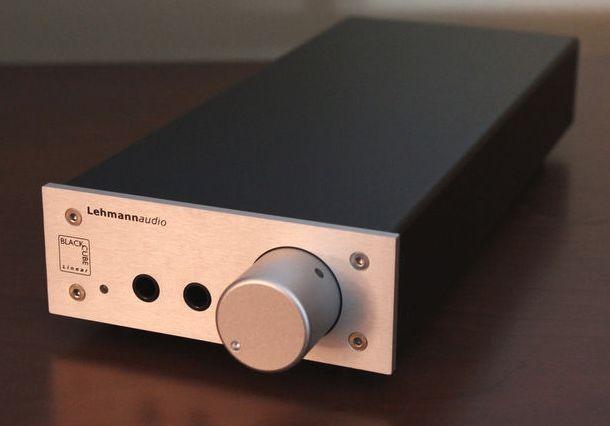

Оригинальный усилитель:
Немного технических характеристик:
Сопротивление наушников: от 32 до 600 Ом
Сборка, настройка

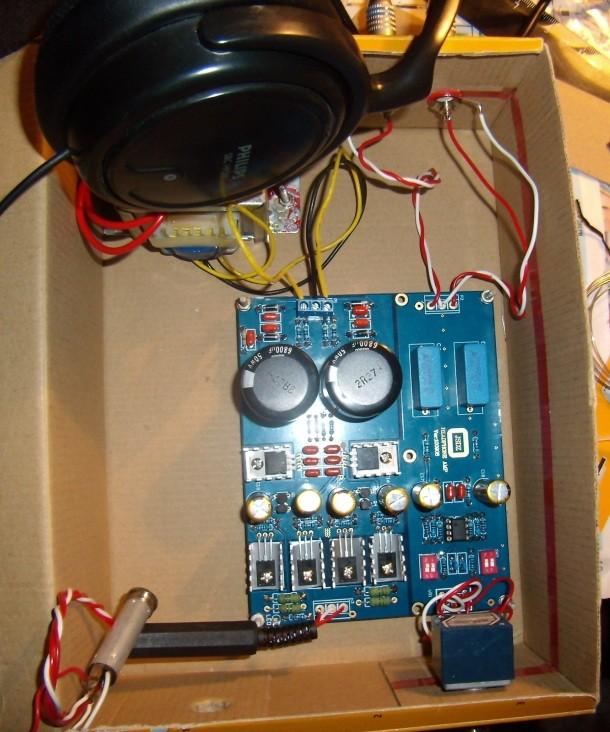

Сначала я купил заводскую плату усилителя, на ebay у Китайцев продаются пачками, свою травить не стал, усилитель очень чувствителен к разводке, и при неправильной топологии платы начинает фонить, а эта плата многослойная, двухсторонняя, с золочением отверстий. Выходные транзисторы отобраны в пары.
Конденсаторы Samwha, elna, rubycon, epcos, wima. Использованы резисторы 1% точности. Потенциомер – японский Alps, выбрал его за то, что он имеет почти идеальный для потенциомеров баланс каналов, расхождение между каналами на слух не различимо, может со временем сменю на DACT, но он будет стоить как половина усилителя
