Усилитель «Дойна-001-100»: характеристики и применение

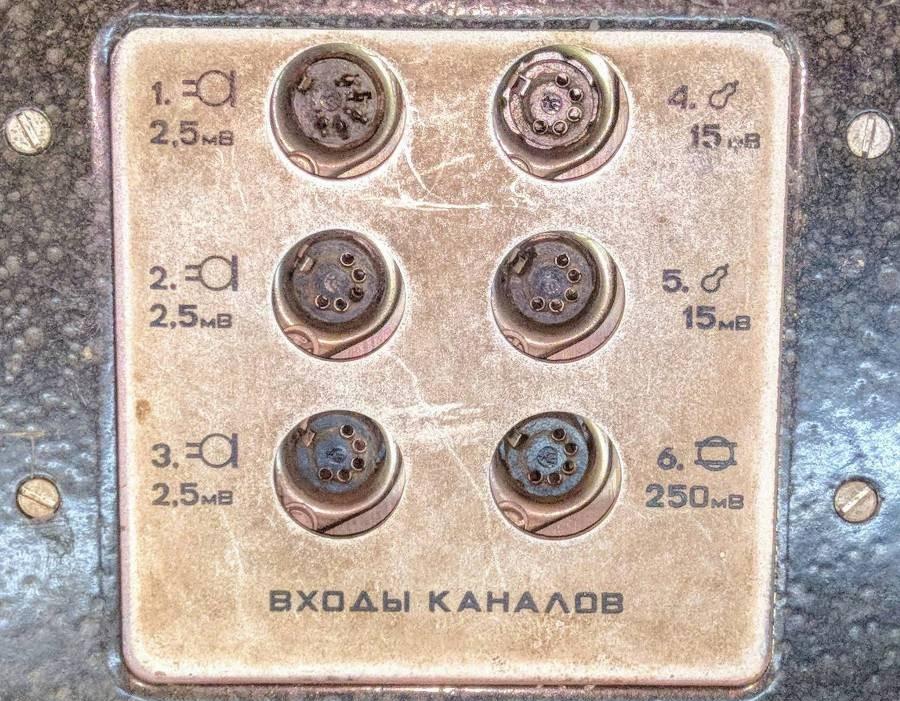

Назначение: Усилитель «Дойна-001-100» предназначен для качественного усиления звуковых сигналов от различных источников: микрофона, электрогитары, электрооргана, магнитофона, ЭПУ и других устройств, воспроизводящих музыкальные программы. Ключевой особенностью данной модели является возможность одновременного подключения до шести независимых источников сигнала, что делает его идеальным решением для концертных выступлений или студийной работы. Для достижения наилучшего звучания рекомендуется использовать акустические системы с чувствительностью от 85 дБ, например, Барк 100УМ-010С.

Технические характеристики

Основные параметры устройства:

• Диапазон частот при неравномерности АЧХ ±2 дБ: 20 – 36000 Гц.
• Номинальная выходная мощность: 100 Вт при нагрузке 4 Ом.

• Коэффициент гармоник (КГ): 0,5%.

• Отношение сигнал/шум: 65 дБ.

• Отношение сигнал/фон: 70 дБ.

• Потребляемая мощность от сети 220 В: 220 Вт.
• Габаритные размеры (ШхВхГ): 500×134х310 мм.

• Масса: 16 кг.

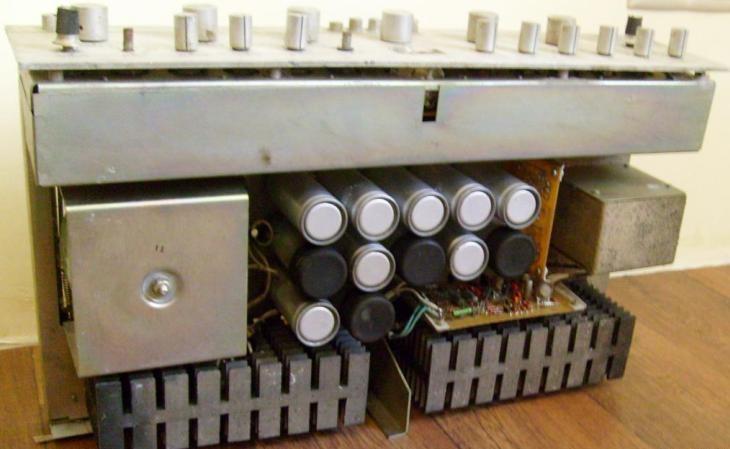

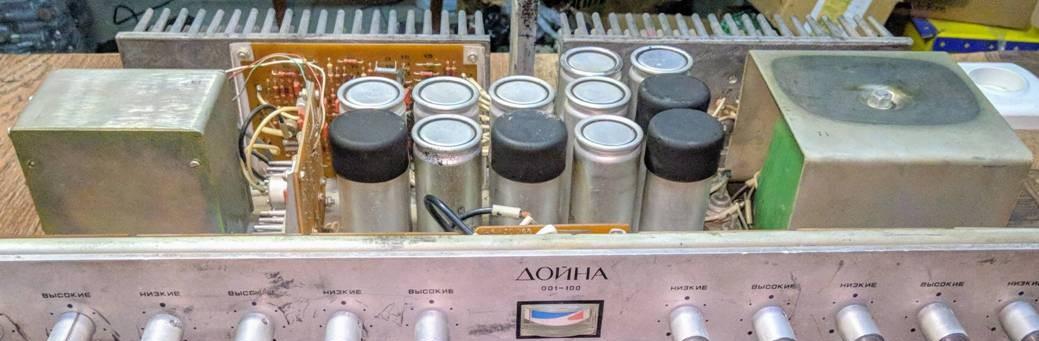

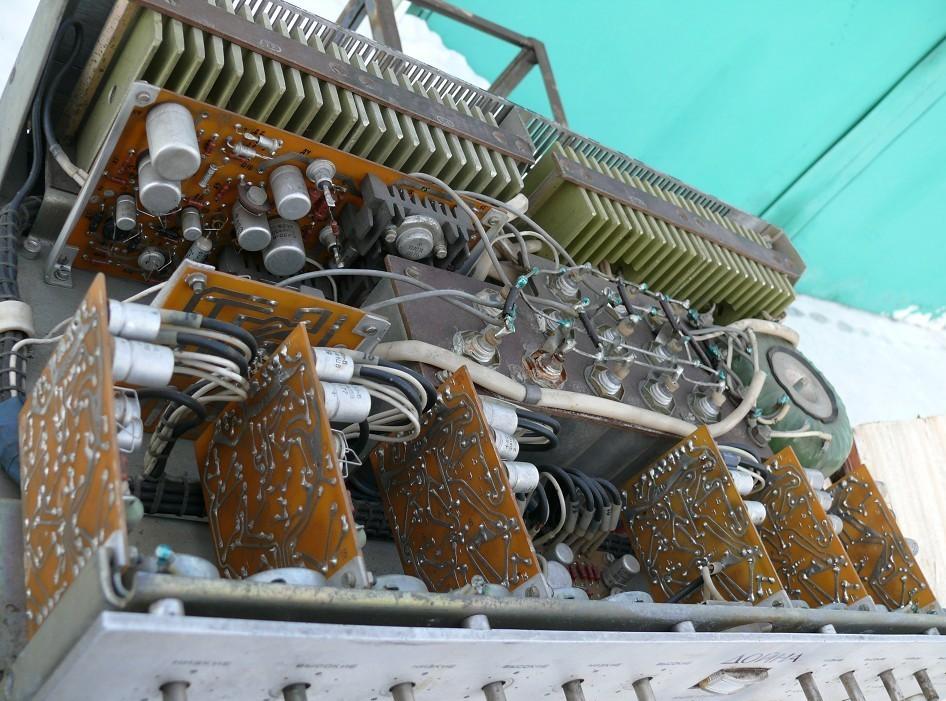

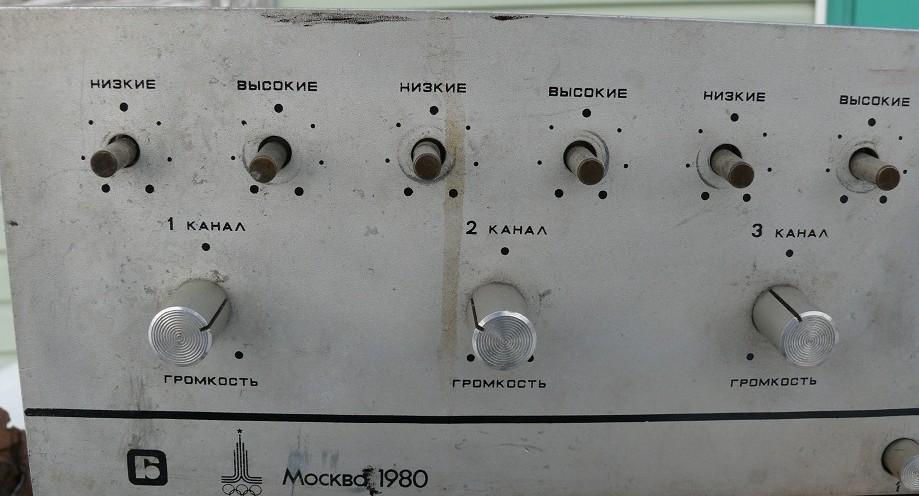

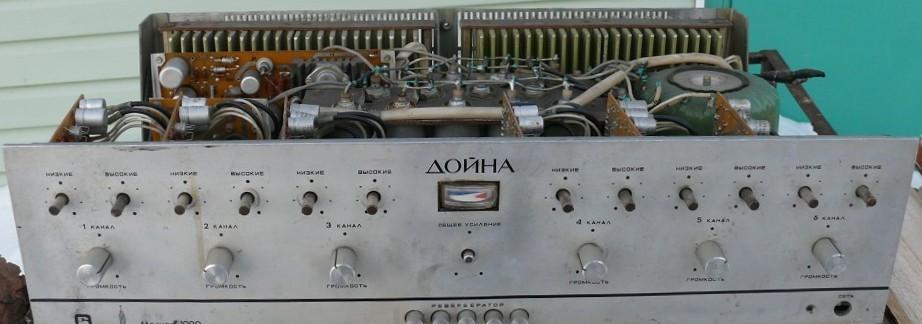

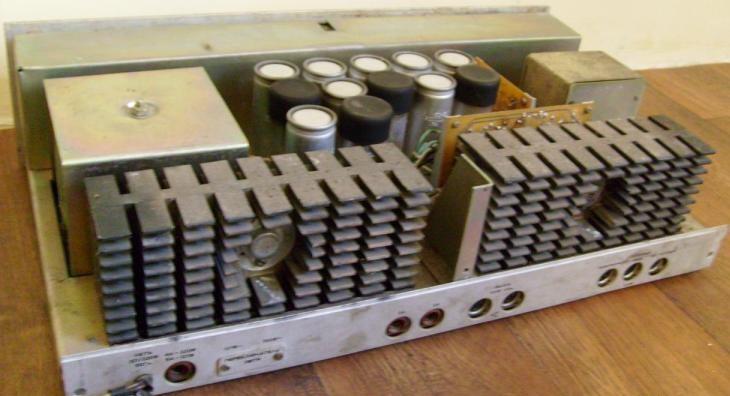

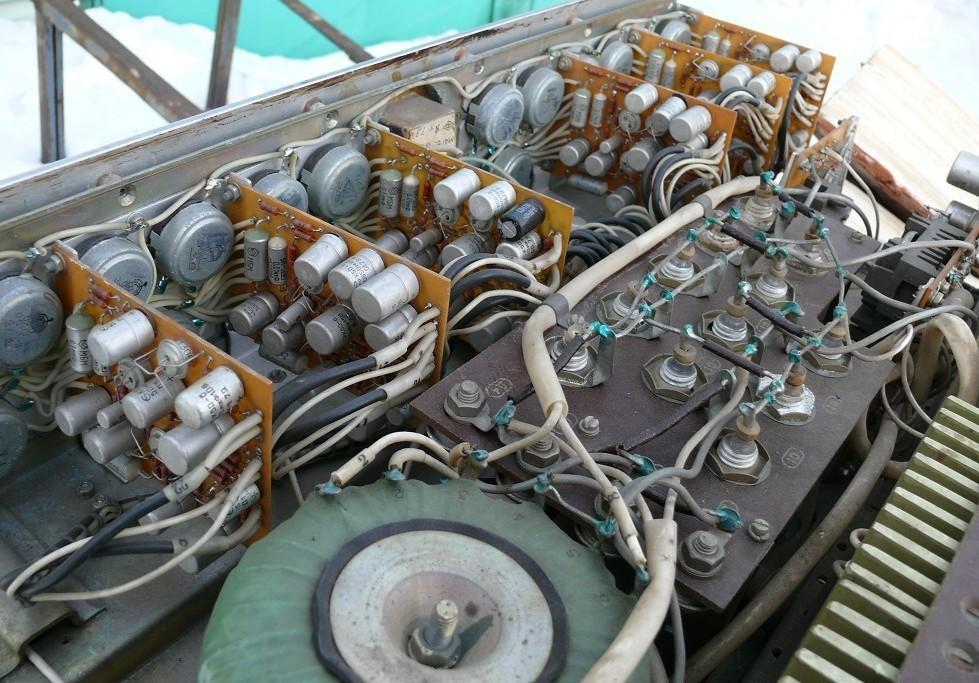

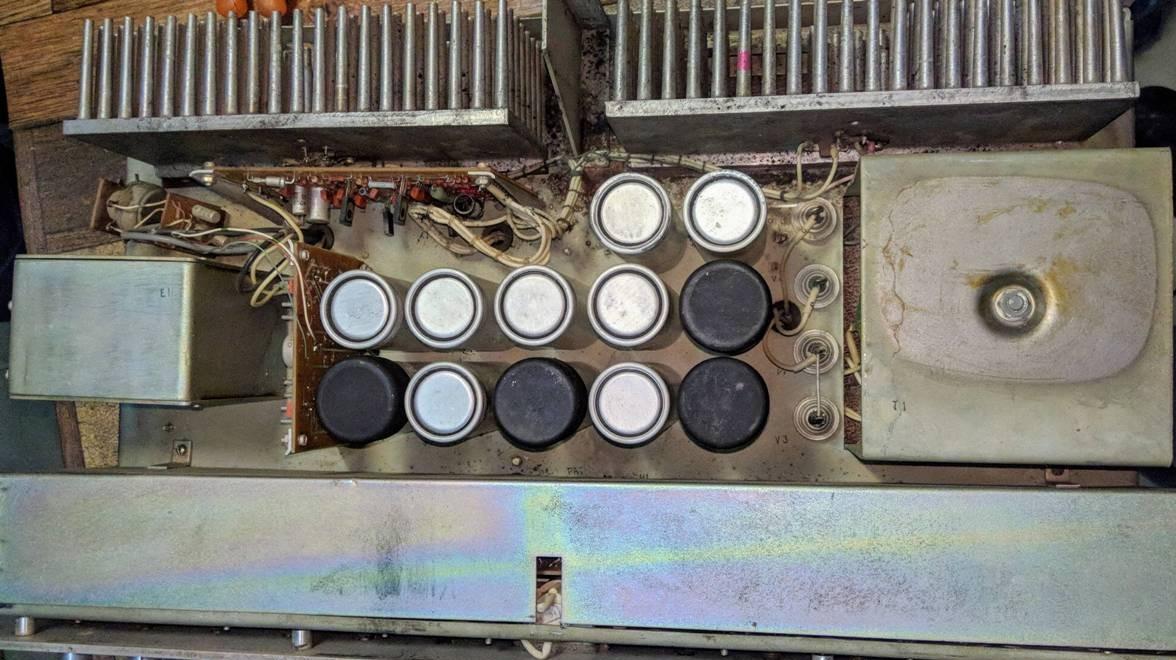

Описание и особенности конструкции

Звуковоспроизводящая система «Дойна-001-100» выпускалась серийно с 1981 года. В состав системы входил монофонический (одноканальный) усилитель и пара акустических систем. Данный прибор относится к классу концертных усилителей, отличаясь высокой надежностью и мощностью, достаточной для работы в больших помещениях.

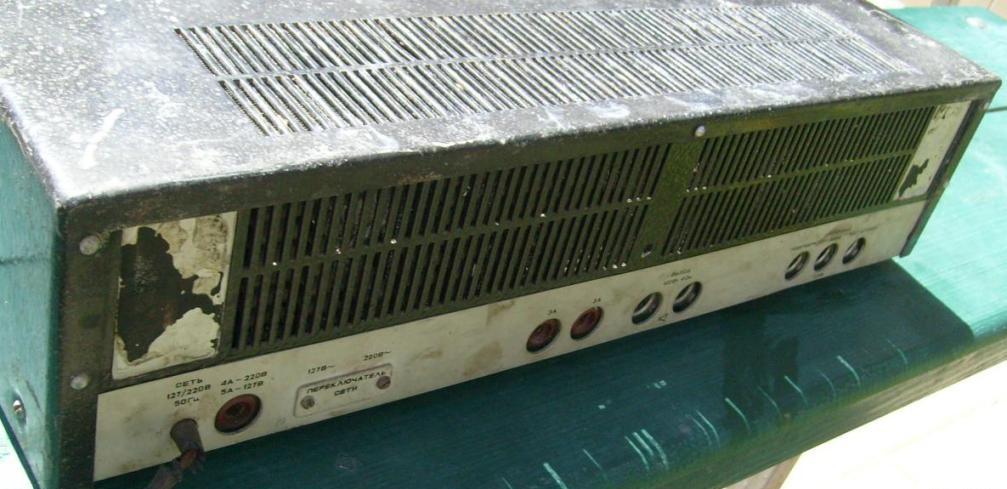

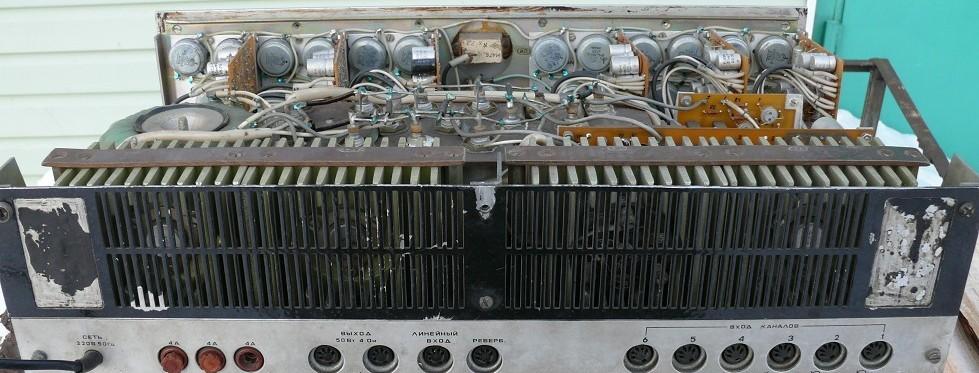

Одной из конструктивных особенностей является наличие пары выходов под акустические системы на задней панели, которые запараллелены между собой. Это позволяет подключать две пары колонок одновременно без потери качества сигнала. Для тех, кто ищет современные стерео-аналоги советского периода, стоит обратить внимание на Ласпи У-005-1 стерео Hi-Fi.

Электрическая схема

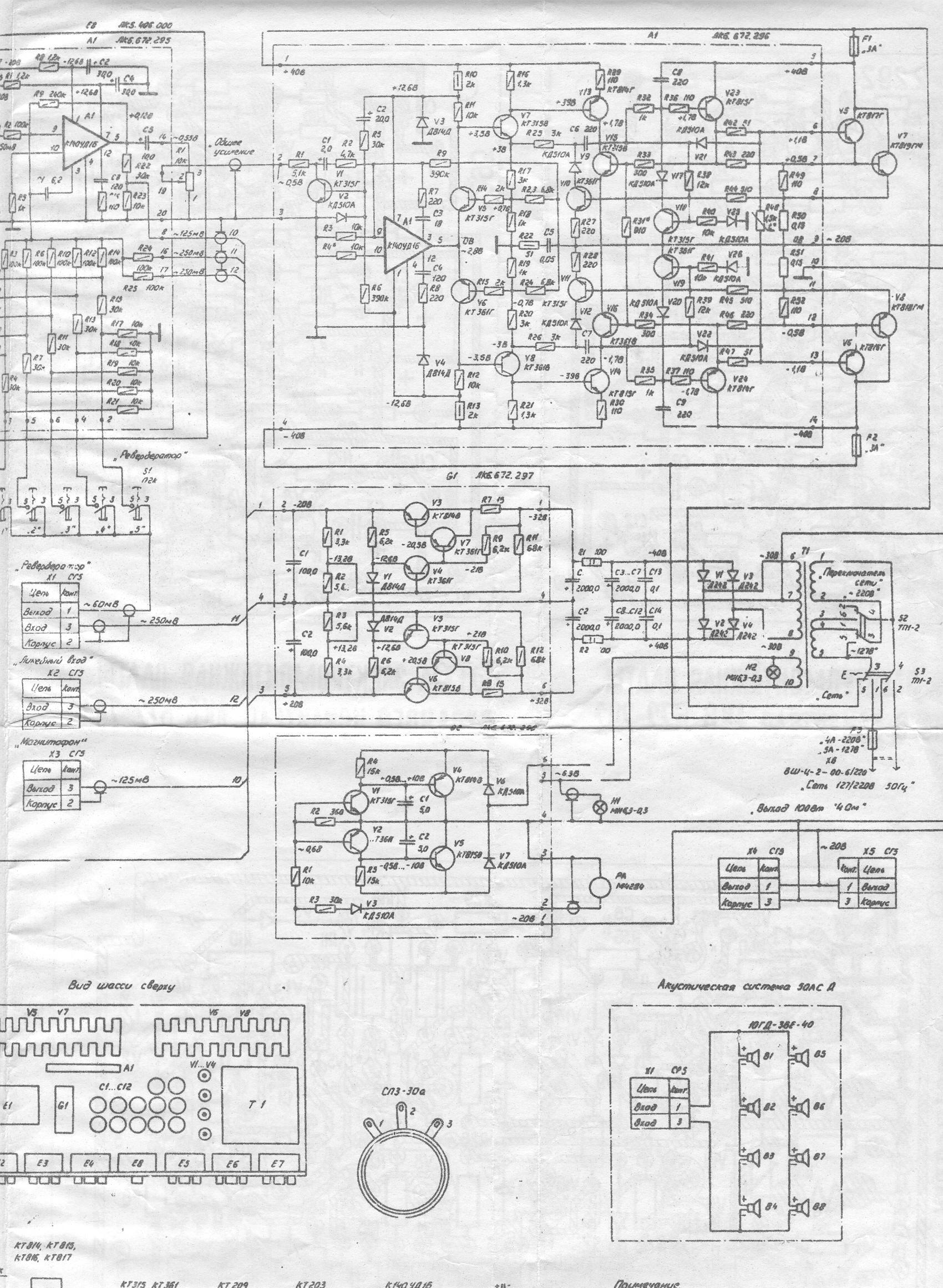

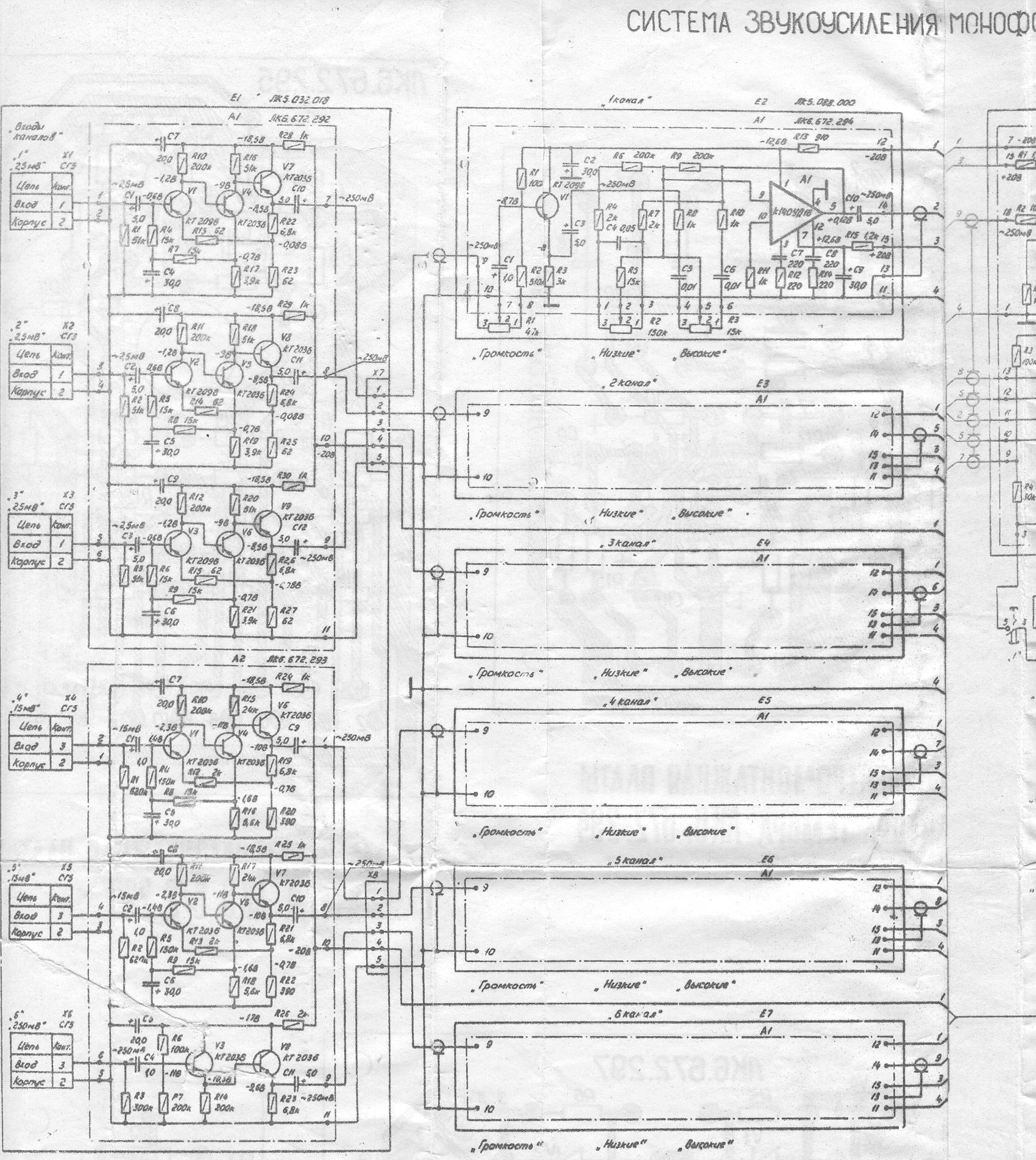

Электрическая схема усилителя «Дойна-001-100»:

Для ремонта или модернизации устройства может потребоваться изучение принципиальной схемы. Если вам интересны другие модели советских усилителей, рекомендуем ознакомиться с Амфитон 25У-101С-1.
