Эквалайзер с пассивными фильтрами: схема и описание

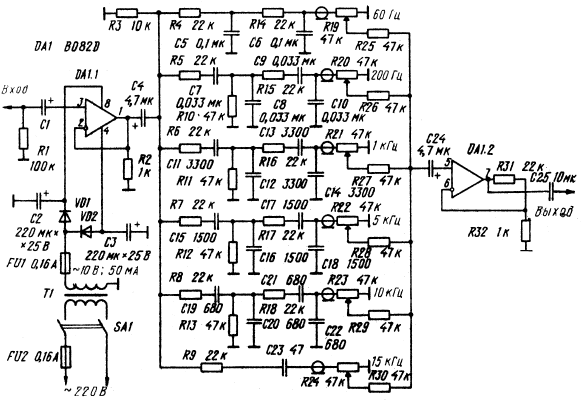

Данное аудиоустройство выполнено на базе двух операционных усилителей (ОУ), объединенных в одном общем корпусе. Входной каскад, построенный на элементе DA1.1, представляет собой повторитель напряжения с высоким входным сопротивлением. Это решение обеспечивает надежное согласование работы источников сигнала с цепями пассивных фильтров, минимизируя потери сигнала.

Для более глубокого понимания работы активных фильтров рекомендуется ознакомиться с материалом о нелинейностях ОУ в активных фильтрах второго порядка, что поможет избежать искажений на высоких частотах.

Полосовые фильтры настроены на центральные частоты: 60, 200, 1000, 5000 и 10 000 Гц. Для повышения крутизны характеристики подавления вне полосы пропускания фильтры на указанных частотах выполнены двухзвенными. При этом фильтр для верхней полосы 15 000 Гц выполнен однозвенным, что является компромиссом между сложностью схемы и требуемым затуханием.

Принцип работы и регулировка

Каждый из полосовых фильтров подключен к своему переменному резистору, выполняющему функцию регулятора уровня громкости для соответствующей частотной полосы. Важной особенностью схемы является соединение регуляторов одним из выводов с общей шиной питания. Данная топология соединения позволяет достичь значительной глубины регулирования уровня сигнала, обеспечивая плавный переход от ослабления к усилению.

Элемент DA1.2 выполняет функцию нормирующего усилителя. Его задача — обеспечить необходимую величину коэффициента передачи сигнала от входа устройства к выходу. В положении, когда все регуляторы уровней установлены в верхнее положение (максимальное усиление), коэффициент передачи схемы составляет примерно 1,2. Это значение можно скорректировать путем подбора сопротивления резистора R31, что позволит адаптировать выходное напряжение под конкретный усилитель мощности.

Питание и замена компонентов

В составе полного усилителя мощности питание схемы эквалайзера может осуществляться от общего блока питания. Для стабильной работы микросхем необходимо использовать параметрический стабилизатор напряжения с уровнем ±15 В.

При ремонте или сборке устройства возникают вопросы по доступности компонентов. Микросхемы операционных усилителей можно заменить на отечественные аналоги: КР140УД20, КР1408УД2 или К157УД2. Диоды в цепи стабилизации допускают замену на элементы серий КД102–КД105.

Если вас интересует альтернативный подход к обработке звука, обратите внимание на семиполосный эквалайзер с активными фильтрами, который предлагает более гибкие возможности настройки, albeit с большей сложностью схемы.

Источником схемы послужила книга «500 схем для радиолюбителя». Авторы: Николаев А.П. и Малкин М.В.
