Семиполосный эквалайзер с активными фильтрами

Семиполосный эквалайзер с активными фильтрами: схема и настройка

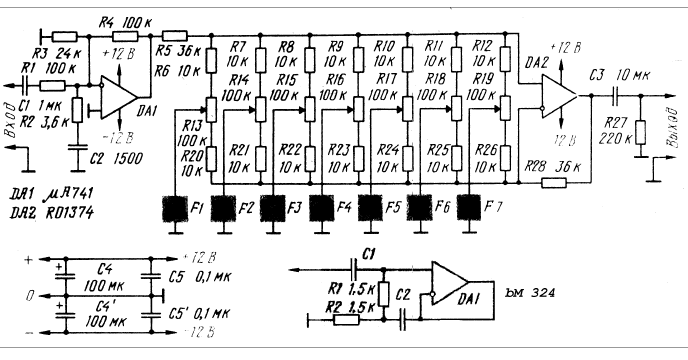

Ниже представлена принципиальная схема семиполосного графического эквалайзера с глубиной регулирования ±15 дБ на каждой полосе. Номинальная величина входного сигнала составляет 250 мВ. Данная конструкция обеспечивает качественную коррекцию АЧХ и может использоваться как в качестве самостоятельного устройства, так и в составе предварительного усилителя с эквалайзером.

Операционный усилитель DA1 выполняет функцию нормирующего усилителя, обеспечивая согласование уровней сигнала. В цепи обратной связи ОУ DA2 включены семь активных фильтров (F1-F7) с центральными частотами: 40, 100, 270, 700, 2000, 5000 и 12500 Гц. Для минимизации шумов в схеме рекомендуется использовать ОУ с низким уровнем шума, например, NE5532, что особенно важно при работе с высокочувствительными источниками.

1125782169875962317823

Ширина полосы пропускания (добротность) каждого фильтра определяется параметрами RC-цепей. Для обеспечения высокой точности настройки и стабильности характеристик каждый конденсатор фильтра (за исключением С1 для фильтра F5) составлен из двух конденсаторов меньшей емкости, включенных параллельно. Исключение составляют конденсаторы С2 в фильтрах F1 и F2, где они включены последовательно для получения нужного номинала и напряжения.

Точный подбор конденсаторов критически важен для сохранения формы АЧХ. Использование качественных пленочных конденсаторов с низким тангенсом угла диэлектрических потерь (например, полипропиленовых) позволит избежать искажений звука. Подробнее о выборе компонентов можно прочитать в статье про шумоподавляющий фильтр.

1232460897432870839427894

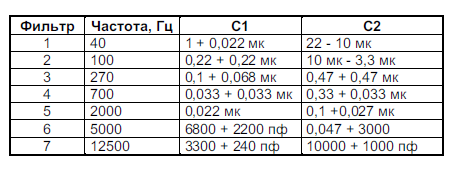

Значения номиналов конденсаторов для всех полос приведены в таблице ниже.

При сборке устройства обратите внимание на качество пайки и экранирование цепей питания, чтобы исключить наводки. Если вам требуется обработка цифровых сигналов перед аналоговой коррекцией, ознакомьтесь с материалом о цифровом селекторе входных сигналов на мультиплексорах КМОП структуры.


Источником схемы послужило издание «500 схем для радиолюбителя», авторы: Николаев А.П. и Малкин М.В.
