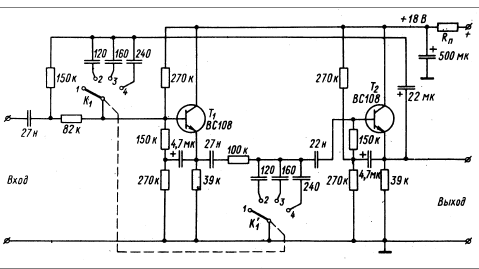

Схема шумоподавляющего фильтра на транзисторах BC108

Данная схема фильтра состоит из двух транзисторов типа BC108, включенных по схеме с общим коллектором (ОК), и двух RC-цепей, одна из которых находится в цепи обратной связи. Для удобства настройки предусмотрен переключатель К1, позволяющий выбирать три различные частоты среза — 16, 12 и 7 кГц. Первое положение переключателя исключает действие фильтра шума и превращает устройство в фильтр для подавления рокота с частотой среза 45 Гц. Также можно выбрать и другие частоты среза соответствующим подбором конденсаторов. Если вас интересует более сложная обработка сигнала, рекомендуем ознакомиться с семиполосным эквалайзером с активными фильтрами.

Технические характеристики

Схема отличается высоким качеством воспроизведения и удобством интеграции в аудиотракт. Основные параметры:

• Коэффициент передачи по напряжению: 0,95

• Коэффициент нелинейных искажений (КНИ) на f=1000 Гц: 0,1%
• Высокое входное сопротивление (1,7 кОм) и низкое выходное обеспечивают удобное включение схемы между предусилителем и оконечным усилителем.

Для сравнения, если вам требуется более компактное решение, можно рассмотреть фильтр для сабвуфера на одном транзисторе, однако данная схема на BC108 обеспечивает лучшие характеристики в высокочастотном диапазоне.

Настройка частот среза

Благодаря высоким входным сопротивлениям и низким искажениям, фильтр эффективно изолирует каскады усилителя. Вы можете экспериментировать с частотами среза, подбирая номиналы конденсаторов под конкретные задачи. Правильный подбор элементов цепи обратной связи позволяет точно настроить АЧХ под конкретную акустическую систему.

Применение в аудиотракте

Схема стабильно работает в составе Hi-Fi систем, обеспечивая чистоту сигнала без добавления собственного шума. Низкий коэффициент нелинейных искажений (0,1%) и высокий коэффициент передачи (0,95) делают её оптимальным выбором для межблочных соединений и интеграции в активные кроссоверы. Для тех, кто увлекается регулировкой тембра, будет полезно посмотреть малошумящие регуляторы тембра на C945.
