Усилитель Электроника-001: технические характеристики и описание

Стереофонический «Электроника-001» выпускался с 1974 года и предназначался для качественного усиления сигналов от ламповых и транзисторных радиоприемников, магнитофонов, электропроигрывателей с пьезокерамическими или электромагнитными звукоснимателями, а также от электромузыкальных инструментов. Это устройство стало одним из самых массовых решений для домашнего аудио в СССР, предлагая баланс между мощностью, надежностью и доступностью. Для сравнения, более продвинутые модели, такие как ВЕГА-108-стерео, ориентировались на более требовательных аудиофилов, однако «Электроника» заняла свою нишу благодаря простоте обслуживания.

Технические характеристики Электроника-001

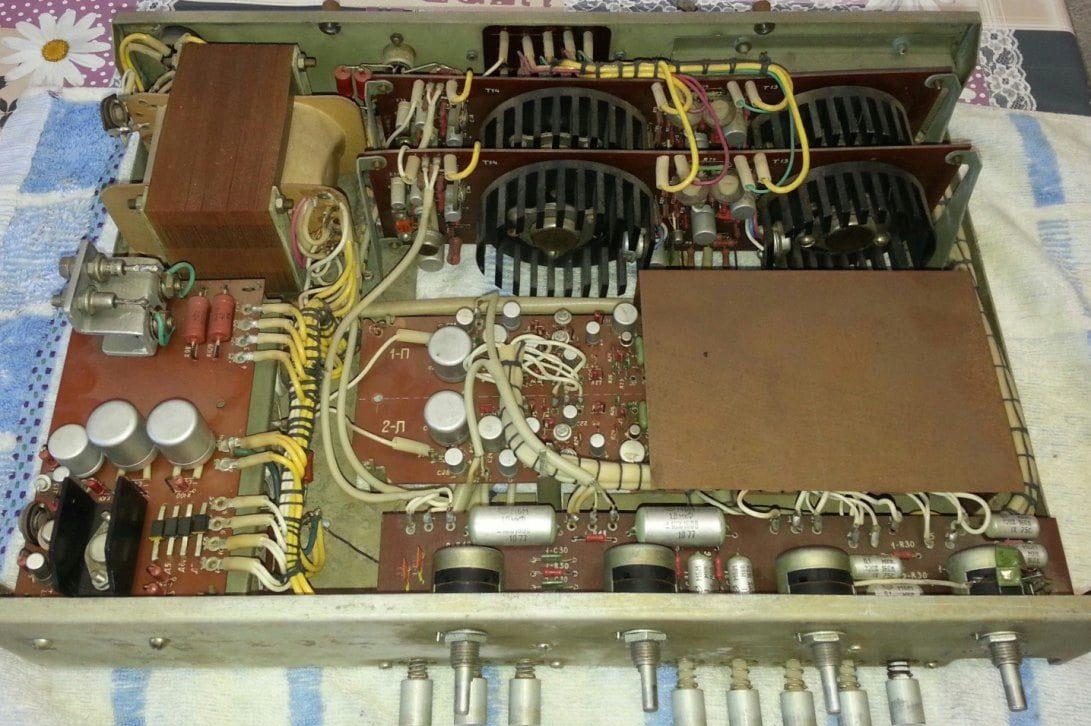

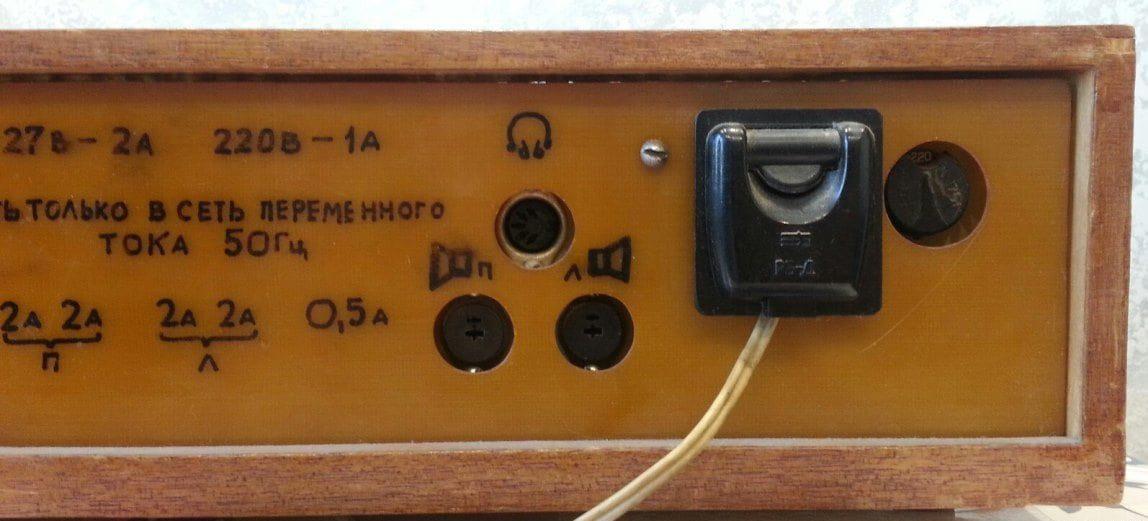

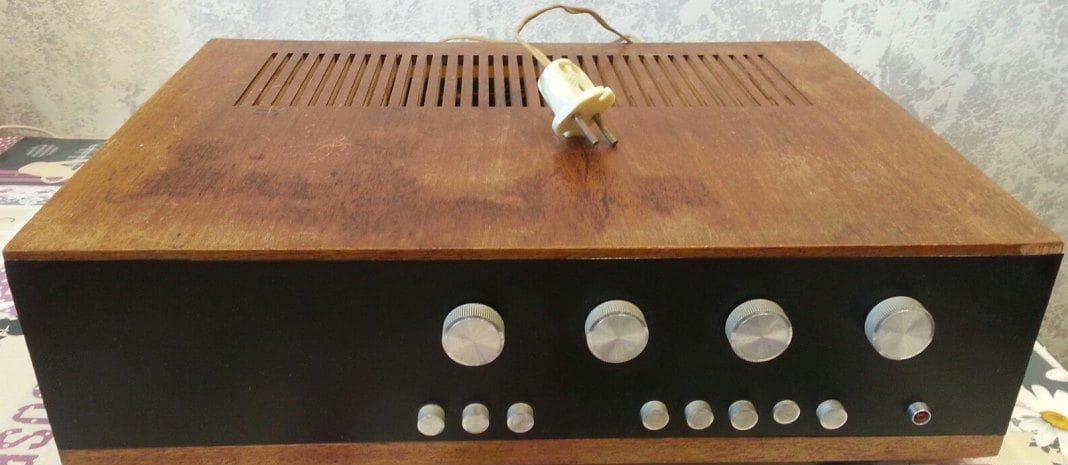

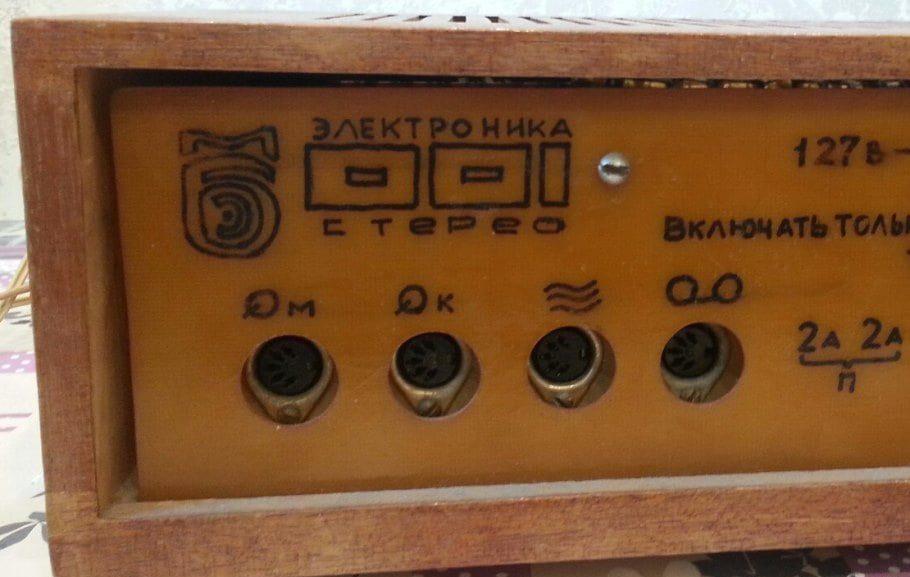

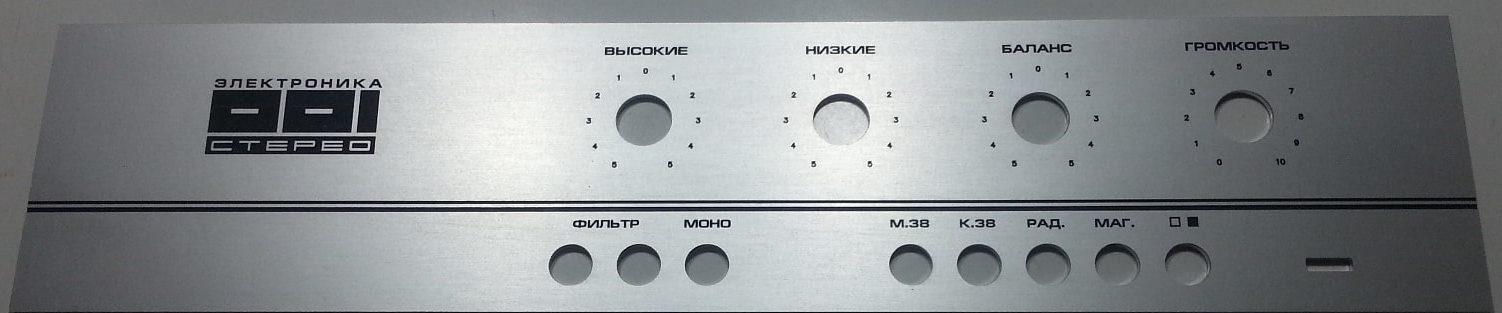

Усилитель построен на металлическом шасси. Лицевая панель закрыта алюминиевой декоративной накладкой с обозначениями всех кнопок и регуляторов. Задняя стенка закрывается картонной накладкой, где подписаны все разъемы. Весь корпус заключен в деревянный макинтош и фанерован шпоном, что придавало устройству вид полноценного предмета интерьера.

Основные параметры устройства:

• Номинальная выходная мощность на канал: 15 Вт
• Максимальная выходная мощность на канал: 35 Вт
• Рабочий диапазон воспроизводимых звуковых частот (при КНИ около 1%): 20 – 20000 Гц

• Электрическое сопротивление акустических систем: 8 Ом
• Габаритные размеры (ШхВхГ): 430х124х321 мм

• Вес: 9 кг

Стоит отметить, что по мощности «Электроника-001» уступает современным компактным усилителям, например, , однако для классического лампового звучания и работы с тяжелыми акустическими системами того времени этих 15 Вт на канал было вполне достаточно.

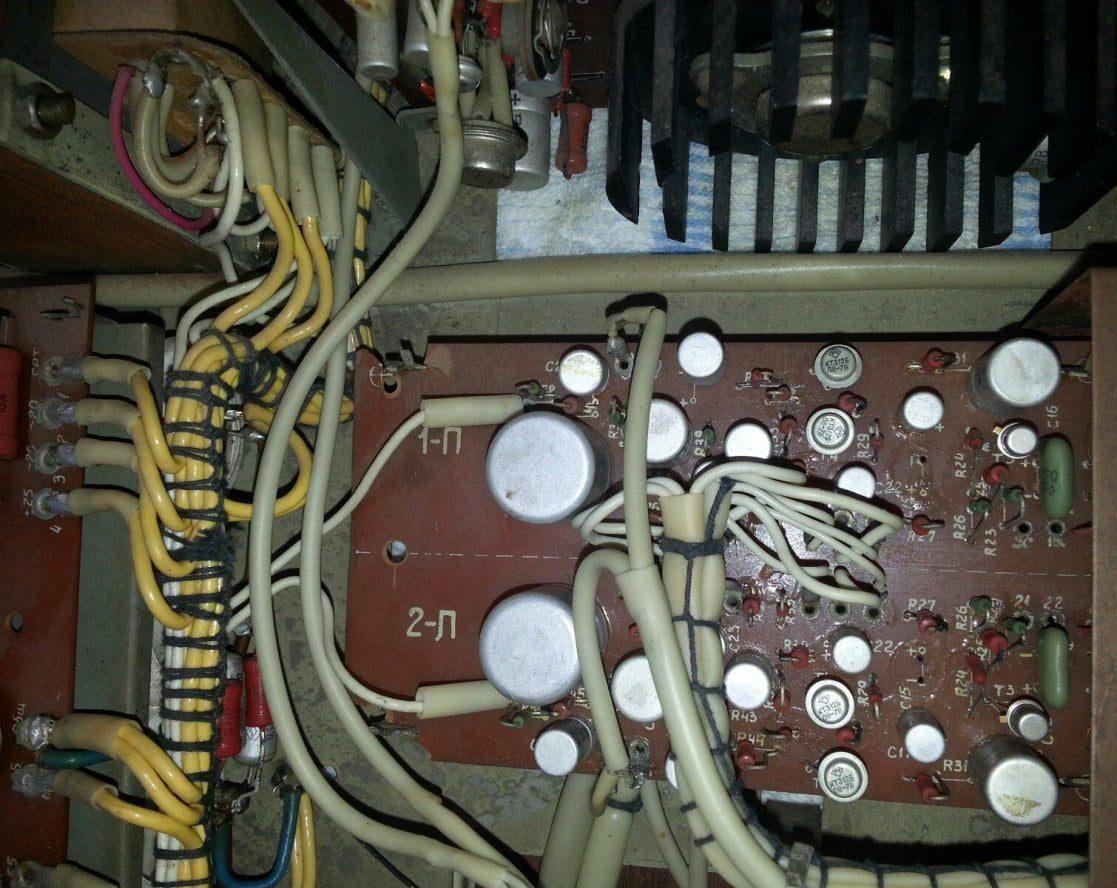

Особенности конструкции и схемотехники

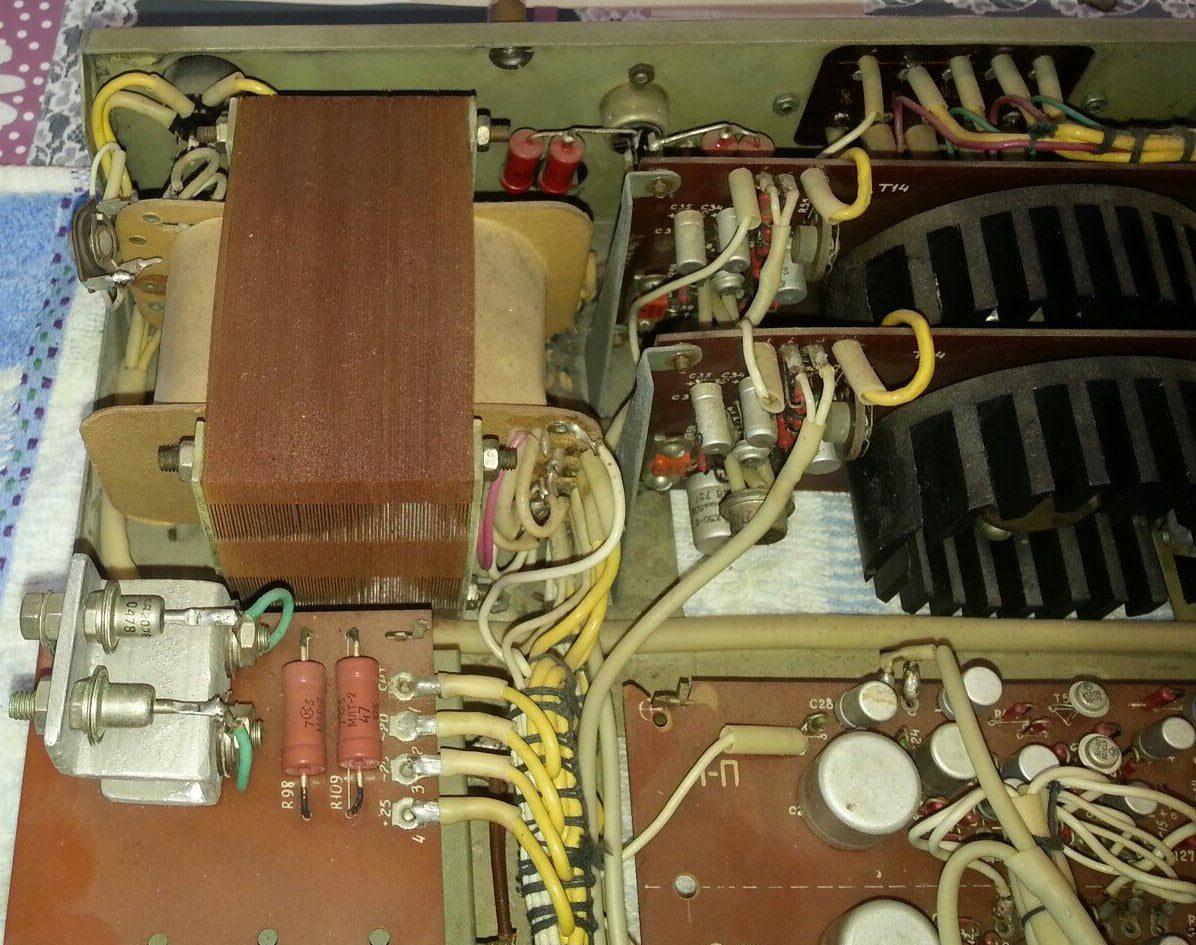

В усилителе используется низкоомный вход с дополнительной коррекцией и усилением для подключения электромагнитного звукоснимателя, что позволяло напрямую подключать проигрыватели без громоздких предусилителей. В блоке питания применен нестабилизированный выпрямитель со средней точкой. Это конструктивное решение позволило избавиться от выходных разделительных и габаритных конденсаторов большой емкости, что положительно сказалось на надежности устройства и его стоимости производства.

Комплектация и акустические системы

Усилитель комплектовался акустическими системами, в каждой из которых установлено по паре , один и один . Внешние размеры одной АС (ВхШхГ) – 600х240х310 мм, вес – 12 кг. Такая конфигурация позволяла получить достаточно широкий частотный диапазон и насыщенный звук, характерный для советской аудиотехники 70-х годов. Для тех, кто ищет более современные решения для подключения, можно ознакомиться с характеристиками Корвет 100 УМ-048С.
