Усилитель Электроника Б1-01: характеристики, история и обзор

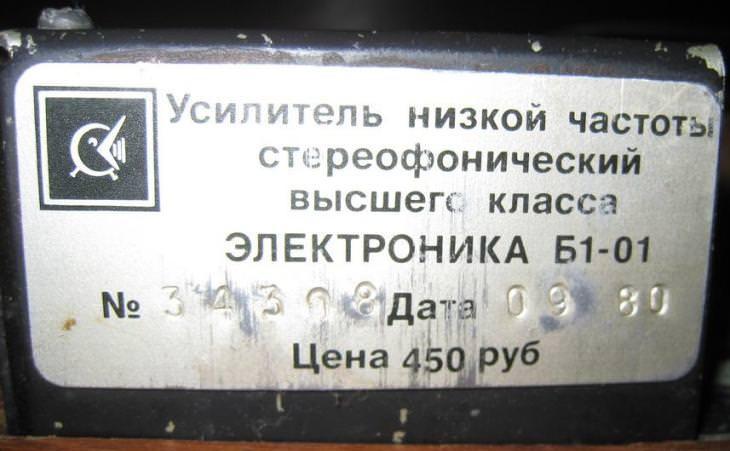

Изготовитель: завод радиокомпонентов, г. Казань, с 1975 года.

Назначение: высококачественный стереофонический усилитель Б1-01 предназначен для совместной работы с различными источниками звуковых программ. Этот аппарат входил в состав легендарного электрофона Электроника Б1-01 – электропроигрыватель высшего класса, который также включал проигрыватель и акустические системы. Усилитель позиционировался как устройство высшего класса, способное обеспечить глубокий и детализированный звук.

Технические характеристики Электроника Б1-01

Ниже приведены основные параметры, определяющие звуковой характер и возможности данного усилителя:

Диапазон воспроизводимых частот: 20 – 20000 Гц

Номинальная выходная мощность: 50 Вт/4 Ом
Музыкальная мощность: 80 Вт/4 Ом
Коэффициент нелинейных искажений (КНИ): 0,5%

Регулировка тембров: НЧ и ВЧ в диапазоне ±10 дБ
Потребляемая мощность от сети: 260 Вт
Габаритные размеры (ШхВхГ): 500х130х315 мм

Масса: 15 кг

Описание и особенности конструкции

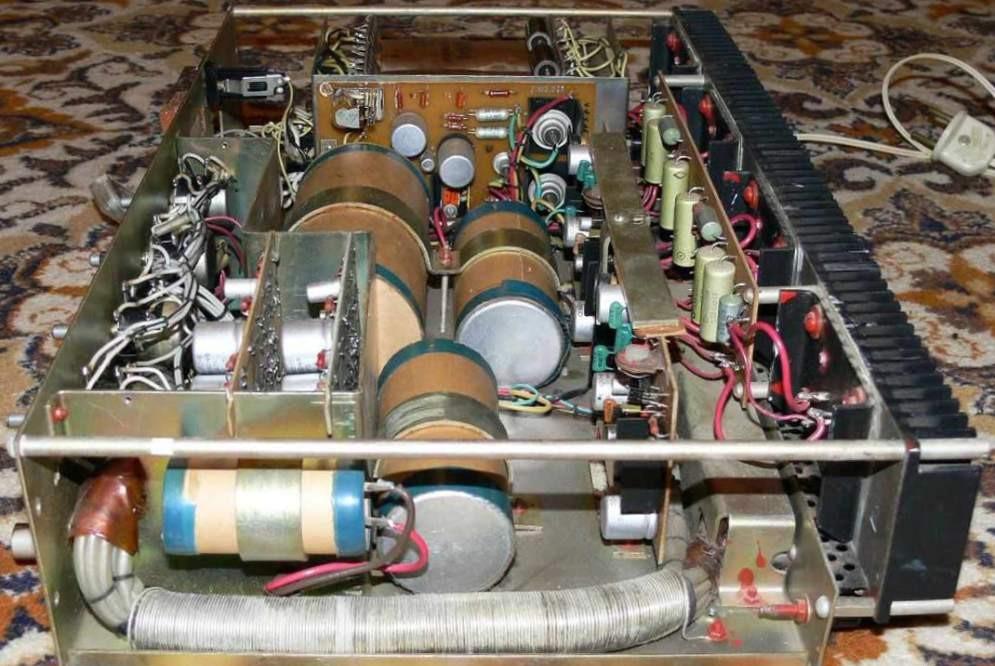

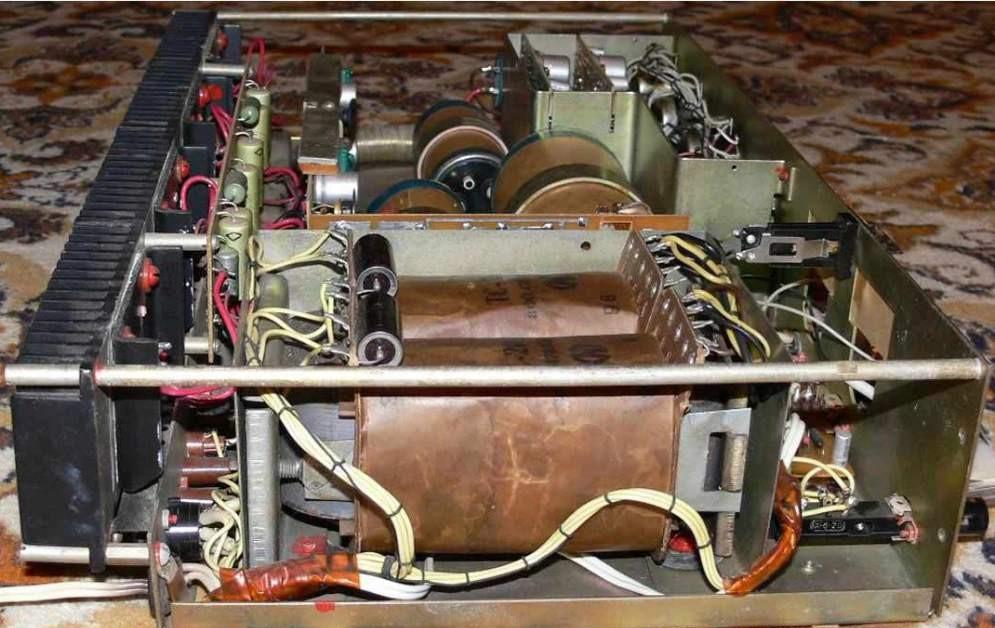

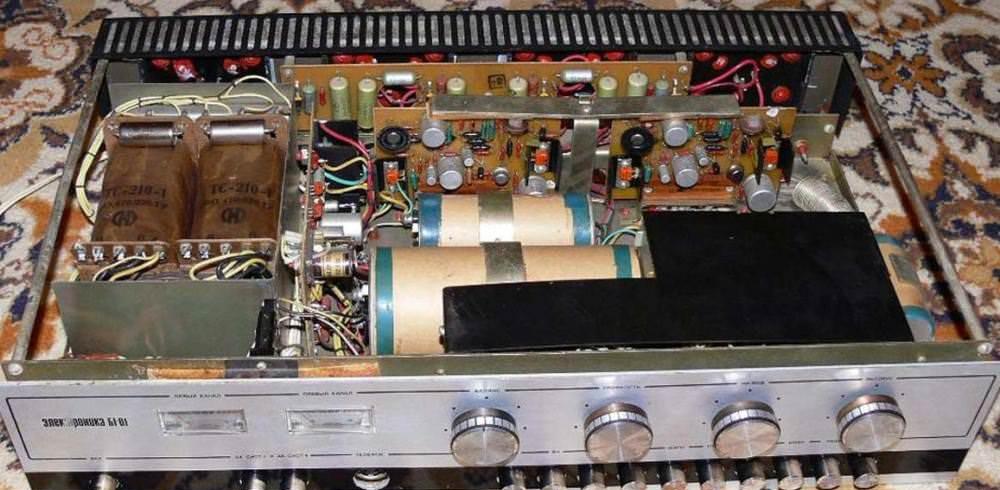

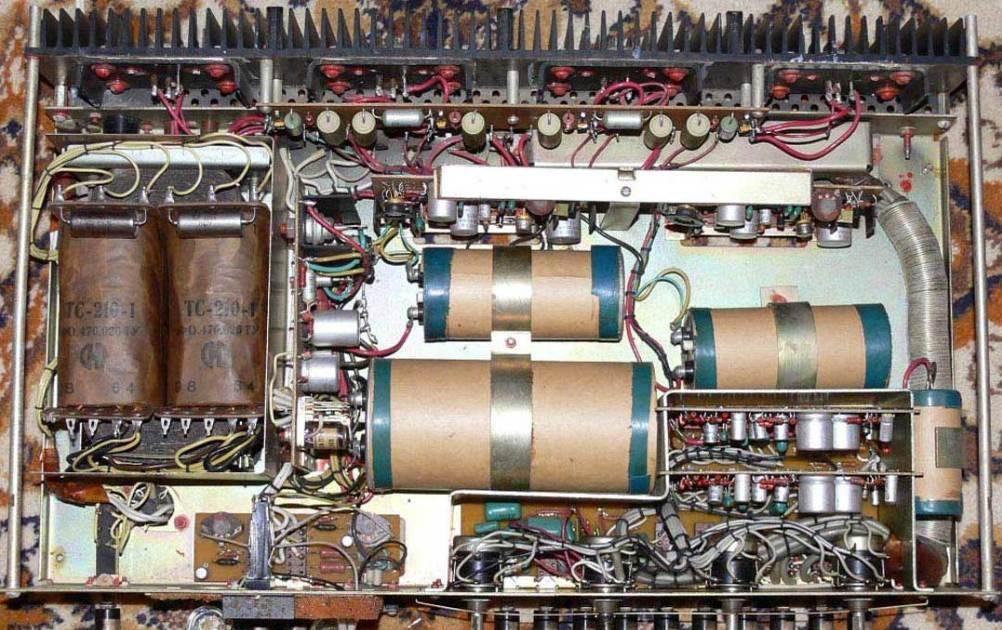

Стереофонический электрофон высшего класса “Электроника Б1-01” представляет собой сложную систему, состоящую из четырёх отдельных функциональных блоков: стереофонического электропроигрывателя, стереофонического усилителя звуковой частоты и акустических систем. Высококачественный двухканальный стереофонический усилитель модели предназначен для совместной работы с различными источниками звуковых программ.

Характерной чертой данного усилителя является его номинальная выходная мощность в каждом канале, которая заявлена на уровне 60 Вт (в некоторых источниках указывается 50 Вт для номинального режима). Коэффициент нелинейных искажений составляет всего 0,5%, что является отличным показателем для советской аппаратуры того времени. В усилителе НЧ предусмотрена регулировка стереобаланса, а также раздельная регулировка тембра НЧ и ВЧ частот.

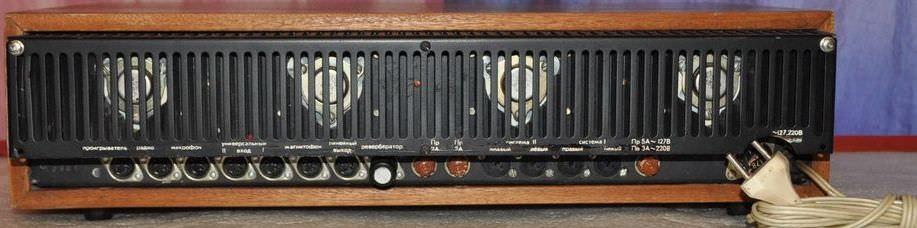

Одной из важных функций является возможность для подключения одновременно двух акустических колонок в каждом канале, что позволяет использовать систему в больших помещениях или создавать сложные конфигурации. Для сравнения, более современные модели, такие как ПУЛЬСАР У-001 стерео, также предлагали высокие характеристики, но Б1-01 оставался эталоном для своего класса в массовом производстве.

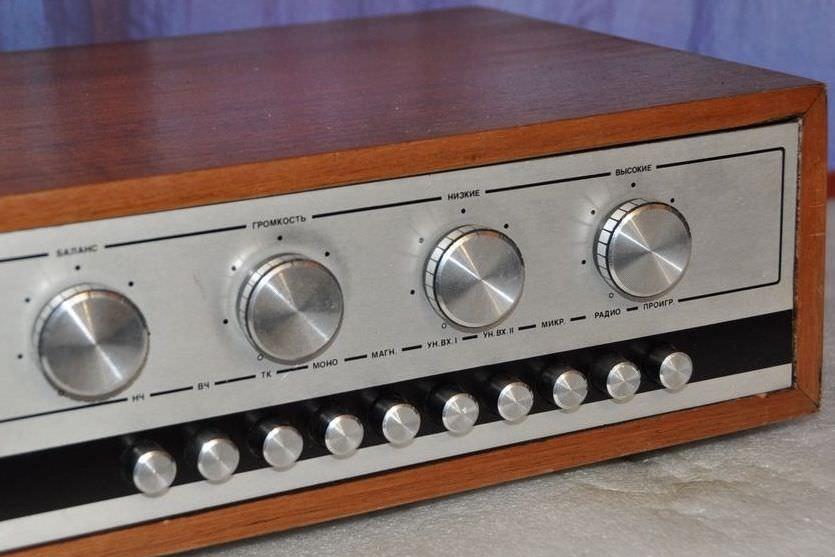

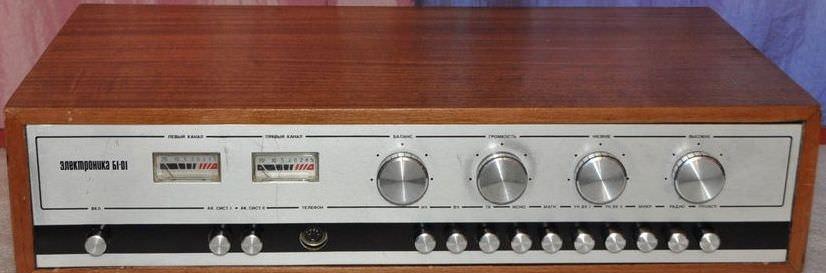

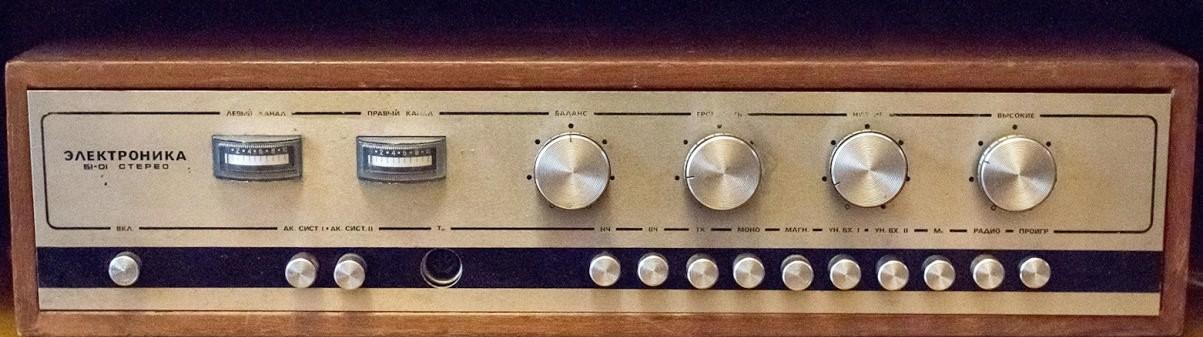

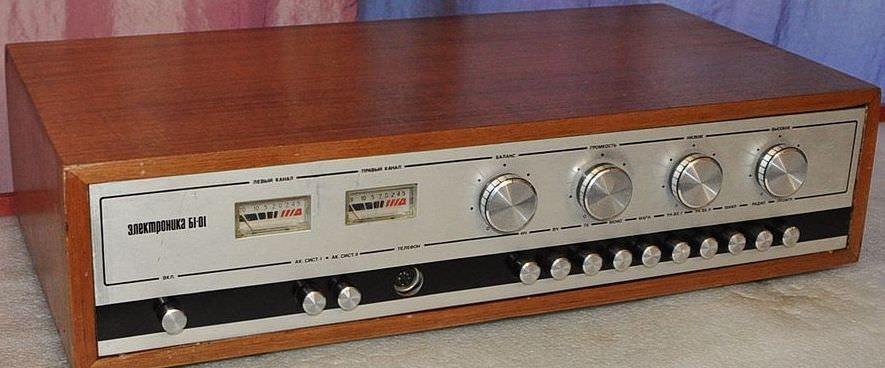

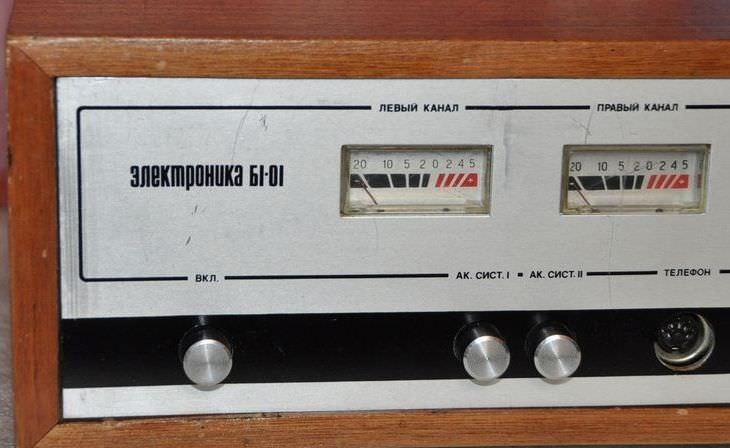

Стереоусилитель имеет раздельную индикацию уровня выходного сигнала в каждом канале стрелочными индикаторами, что позволяет визуально контролировать баланс каналов и избегать перегрузки. Также присутствует световая сигнализация перегрузки усилителя. В схеме предусмотрены фильтры для ВЧ и НЧ частот, устройство отключения тонкомпенсации и функция раздельного отключения АС.

Функциональные возможности

В усилителе НЧ предусмотрено несколько важных функций, делающих его удобным в эксплуатации:

Точная регулировка стереобаланса для настройки звуковой сцены.
Раздельная регулировка тембра НЧ и ВЧ частотам для коррекции звучания.
Возможность для подключения одновременно двух акустических колонок в каждом канале.

Раздельная индикация уровня выходного сигнала в каждом канале стрелочными индикаторами.
Наличие фильтров для ВЧ и НЧ частот для защиты АС и улучшения звука.
Устройство отключения тонкомпенсации для работы в линейном режиме.

Раздельное отключение АС для безопасного подключения и отключения колонок.

Сравнение с аналогами

На фоне других советских усилителей, таких как АМФИТОН А1-01-2 стерео Hi-Fi, Электроника Б1-01 выделялся более продуманной системой индикации и возможностью подключения двойного количества АС. Это делало его предпочтительным выбором для тех, кто стремился к максимальной гибкости настройки аудиосистемы. Несмотря на возраст, эти усилители до сих пор ценятся аудиофилами за "теплое" звучание и надежность конструкции.

Руководство, описания и схемы на диске доступны для скачивания, что упрощает процесс ремонта и обслуживания аппарата.

Благодарность за фото и материал: vega-brz.ru и rw6ase.narod.ru
