Электроника ЭК-004: стерео эквалайзер, характеристики и обзор

Электроника ЭК-004 — это легендарный бытовой высшей группы сложности, разработанный для профессиональной коррекции АЧХ звуковоспроизводящего тракта. Устройство предназначено не только для настройки звука при прослушивании, но и для коррекции программ при записи на магнитофон. Прибор выпускался на Первом Московском заводе радиодеталей с 1985 года и стал одним из лучших представителей советской Hi-Fi аппаратуры, сопоставимым по качеству с зарубежными аналогами, такими как Электроника УК-043.

Технические характеристики Электроника ЭК-004

Устройство обладает выдающимися параметрами для своего времени, обеспечивая высокую точность обработки сигнала:

Диапазон воспроизводимых частот: 20 – 25000 Гц

Отклонение АЧХ на частоте 1 кГц: ±0,3 дБ
Суммарный гармонических искажений в диапазоне 40-16000 Гц: 0,02%
Отношение сигнал/взвешенный шум: 96 дБ
Переходное затухание между каналами на частотах:
- 1000 Гц: 55 дБ
- 250 – 10000 Гц: 50 дБ

Сопротивление входа: 47 кОм

ЭДС источника сигнала: 0,2 – 1 В
Входное напряжение перегрузки: 2 В
Номинальные частоты регулирования: 32 Гц, 75 Гц, 160 Гц, 400 Гц, 1000 Гц, 2500 Гц, 6300 Гц и 16000 Гц
Диапазон регулировки АЧХ на номинальных частотах: 12 дБ (±1,5 дБ)

Напряжение питания: 220 В
Потребляемая от сети мощность: 15 ВА
Габаритные размеры (ШхВхГ): 252х66х300 мм
Масса: 3,2 кг

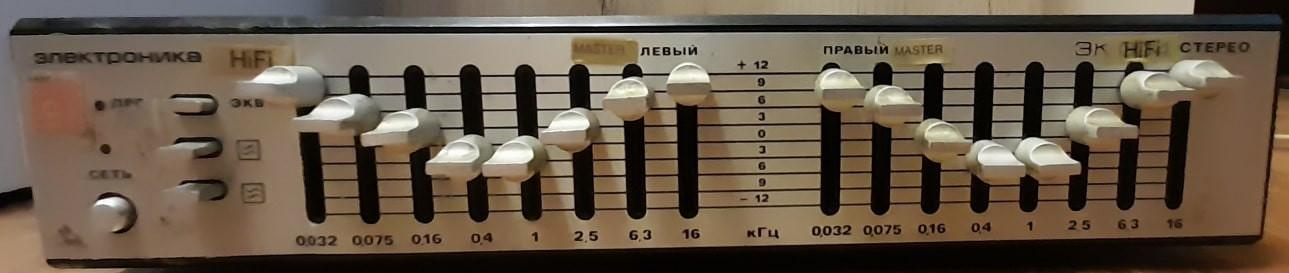

Обзор Электроника ЭК-004

Эквалайзер позволяет производить точную коррекцию электрических звуковых сигналов, поступающих с различных источников, таких как , (например, модель Орбита У-101-стерео) и (включая проигрыватели Электроника Э-06), имеющих стандартный выход.

Применение эквалайзера Электроника ЭК-004

Использование данного устройства открывает широкие возможности для настройки звуковой системы:

осуществлять раздельную регулировку АЧХ и контролировать графическую картину АЧХ по нанесенным на лицевой панели меткам;

компенсировать линейные искажения АЧХ, возникающие в усилительной аппаратуре при записи и воспроизведении;
компенсировать частотные потери, обусловленные свойствами акустических систем и недостатками акустических свойств помещений, в которых проводится прослушивание;
существенно улучшать звучание фонограмм, имеющих дефекты записи или бывших в длительном пользовании;
выделять на общем фоне звучание отдельных музыкальных инструментов или голоса солистов;
