Усилитель Орбита У-101-стерео: характеристики и описание

Изготовитель: МЗРПА “Орбита”, г. Москва, выпуск с 1984 года.

Усилитель Орбита У-101-стерео — это классический образец советской аудиотехники, разработанный для высококачественного усиления звуковых сигналов. Прибор предназначен для подключения к электропроигрывателям, магнитофонам, тюнерам и звуковым картам компьютеров. Аппарат отличается надежной конструкцией и качественным звучанием, характерным для продукции московского завода. Для сравнения, дизайн и компоновка устройства во многом схожи с популярной моделью , однако Орбита имеет свои конструктивные особенности.

Назначение и применение

Назначение: устройство предназначено для высококачественного усиления сигналов звуковой частоты (ЗЧ) от различных источников, таких как электропроигрывающие устройства, магнитофоны, тюнеры, звуковые карты компьютеров и другие аудиокомпоненты. Аппарат широко применялся в составе домашних акустических систем 1980-х годов.

Технические характеристики

Основные параметры усилителя обеспечивают чистое и динамичное звучание:

Диапазон воспроизводимых частот по уровню ±1,5 дБ: 20 – 20000 Гц
Номинальная выходная мощность: 20 Вт/4 Ом

Коэффициент гармоник на частотах 40-16000 Гц: 0,2%
Номинальное входное напряжение других входов: 200 мВ

Отношение сигнал/взвешенный шум: 66 дБ
Отношение сигнал/фон: 60 дБ

Потребляемая мощность от сети: 80 Вт
Габариты усилителя (ШхВхГ): 430х90х375 мм

Масса: 9 кг

Пределы регулировки тембра на частоте:

100 Гц: ±10 дБ (±3 дБ)

10000 Гц: ±8 дБ (±3 дБ)

Конструкция и описание

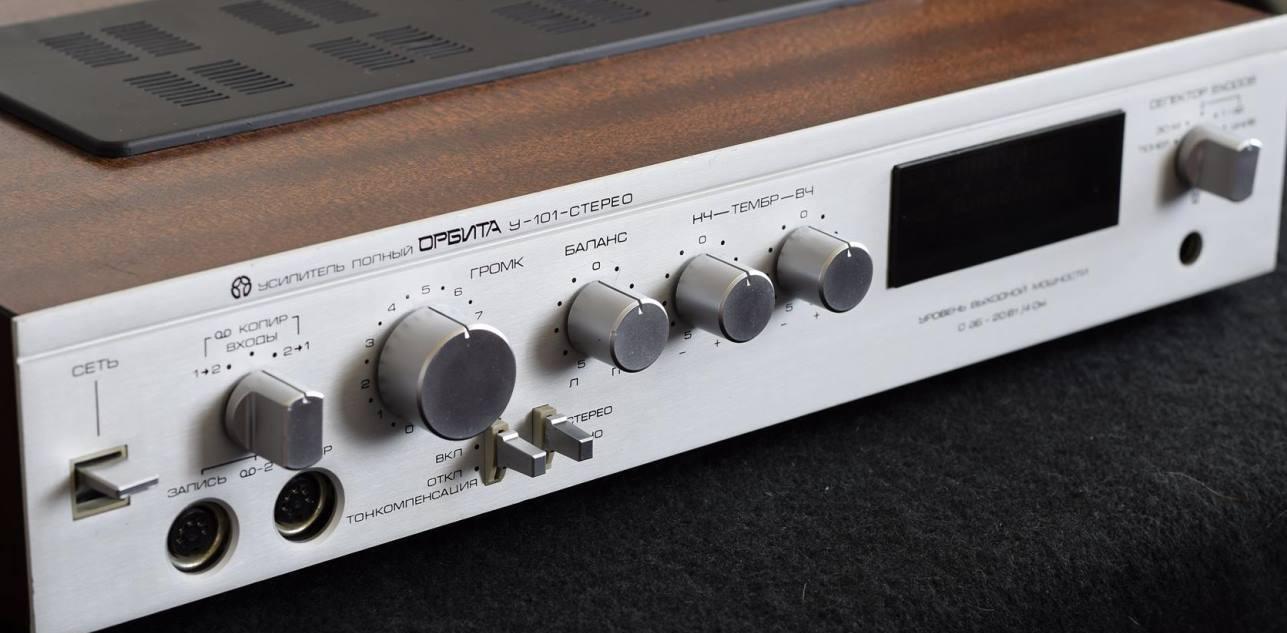

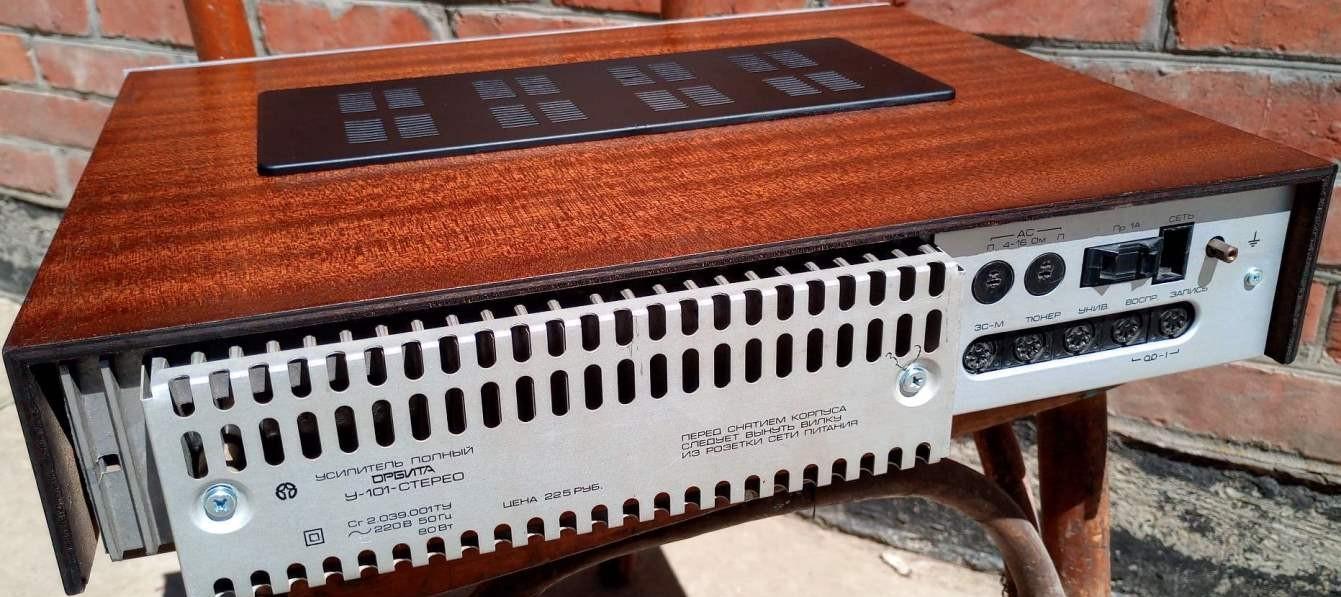

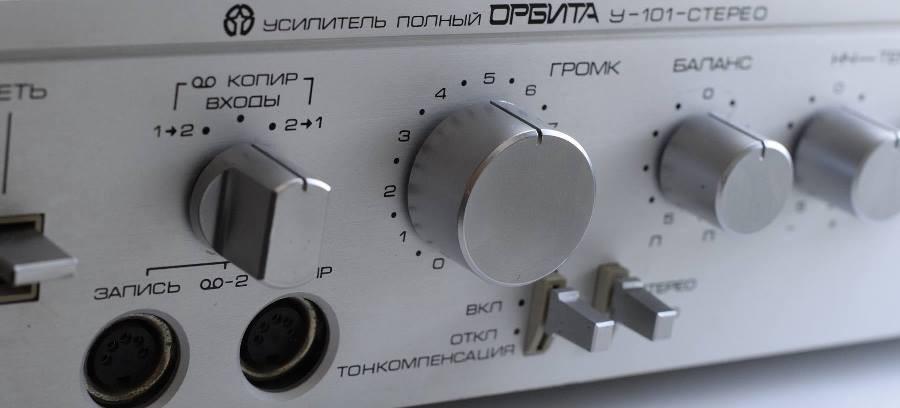

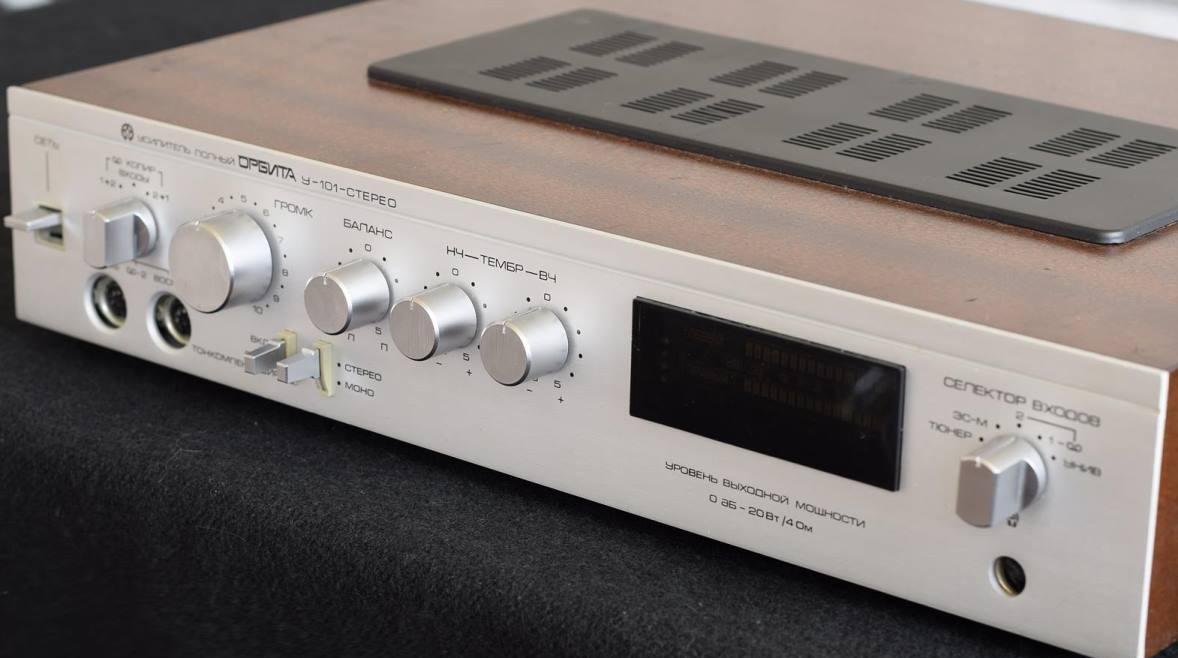

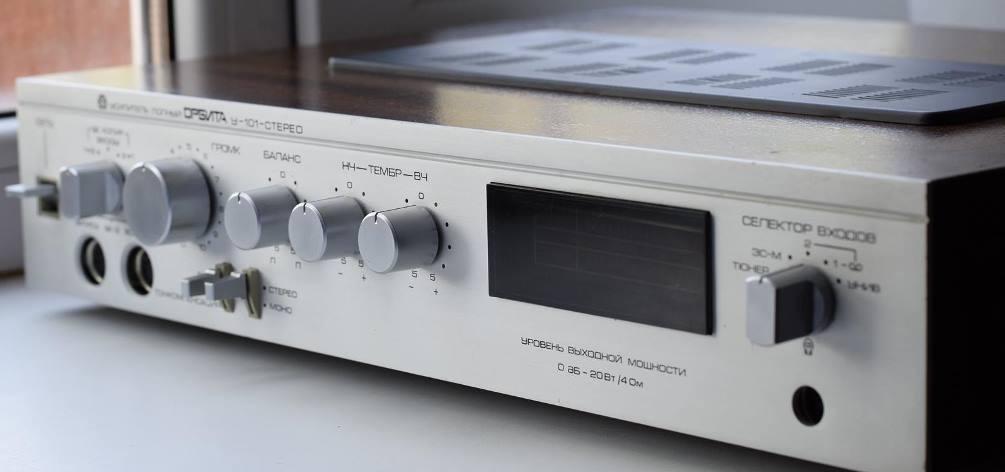

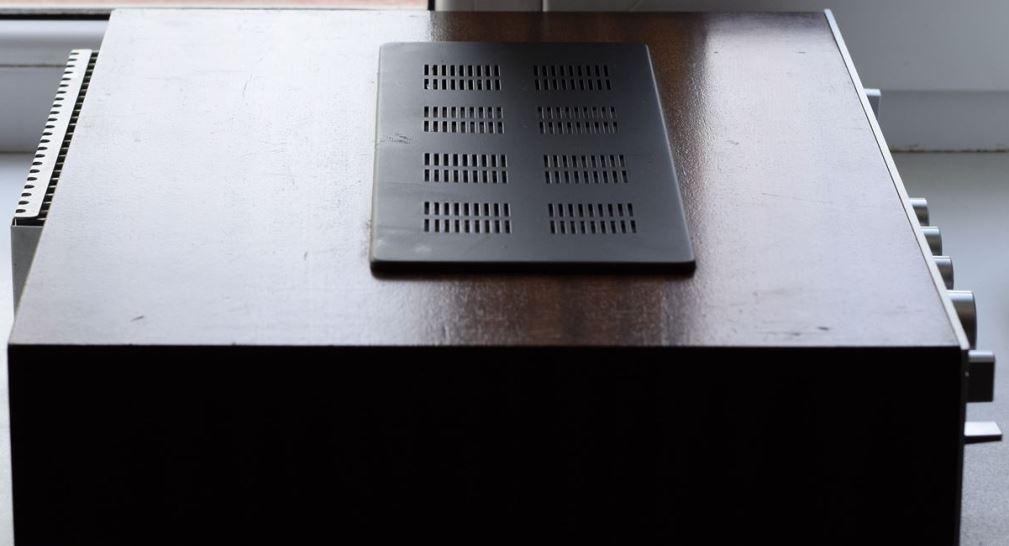

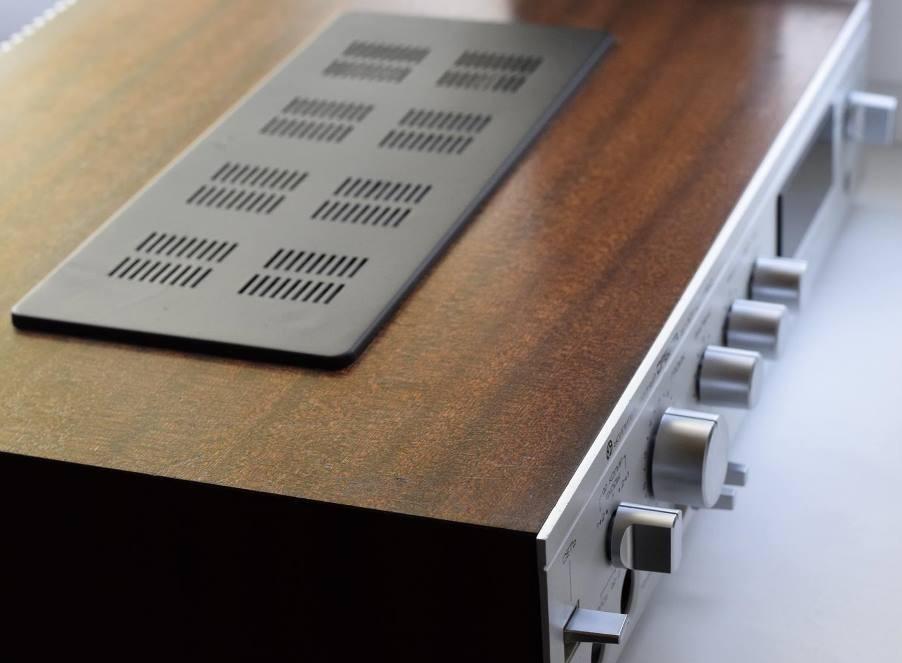

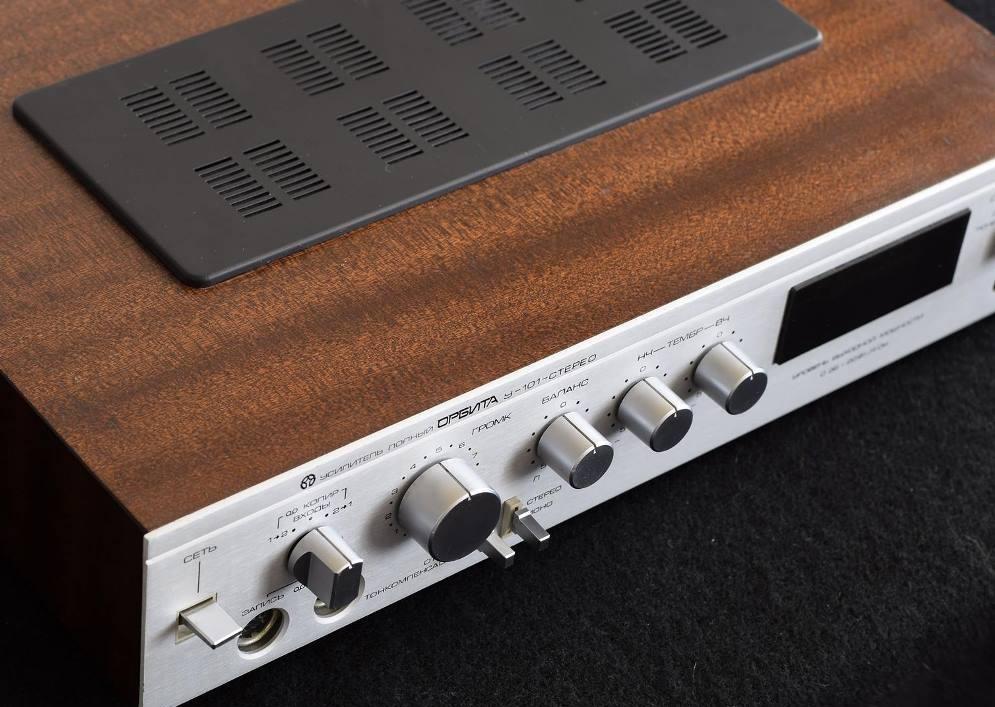

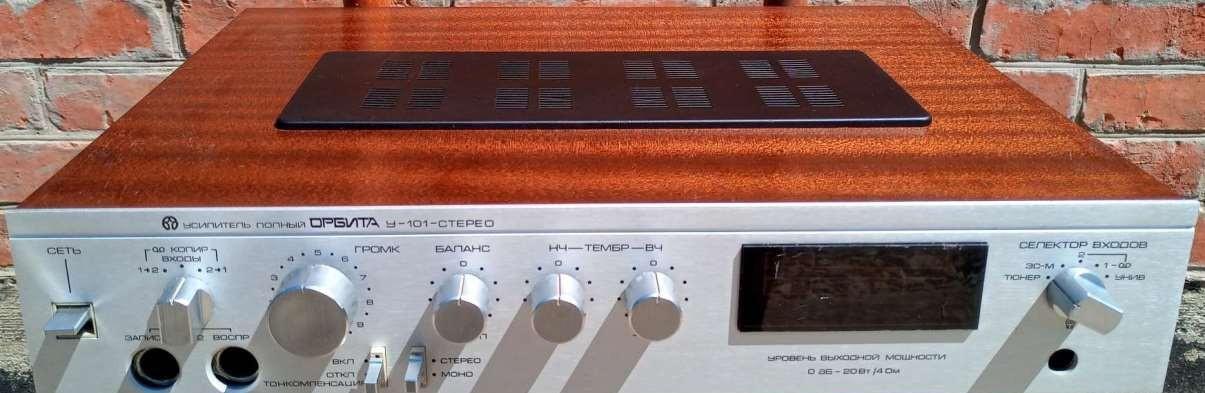

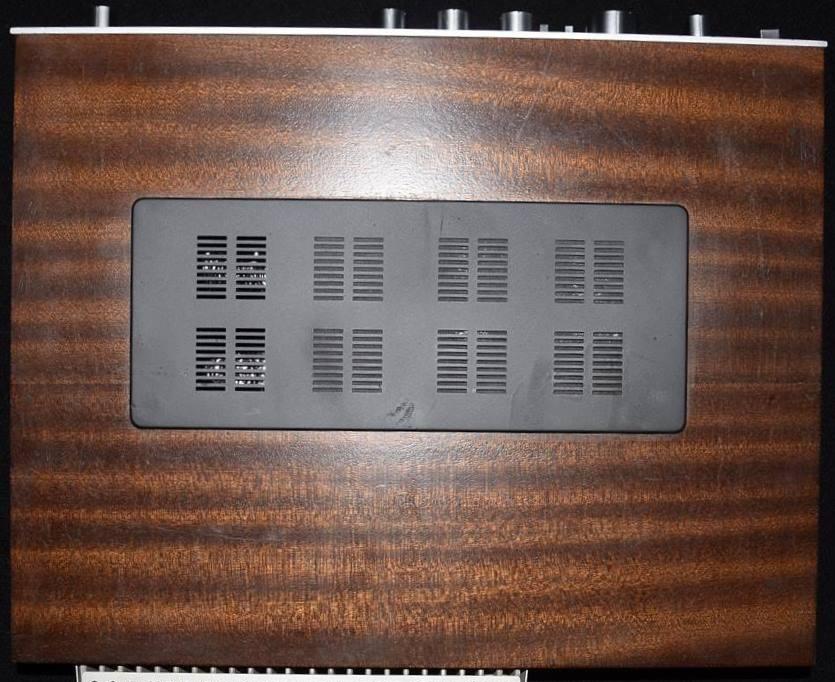

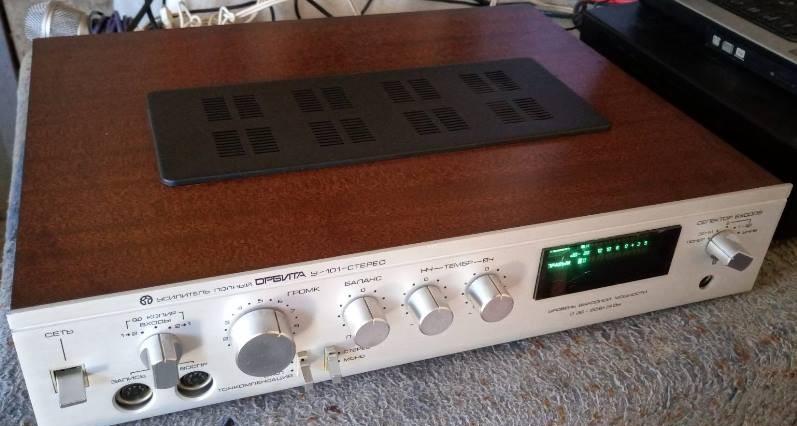

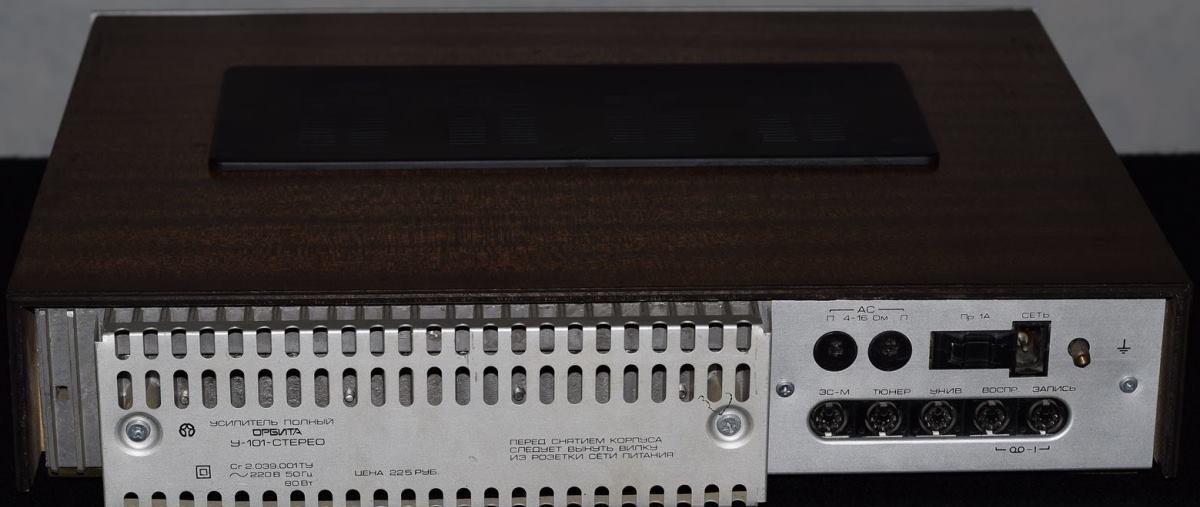

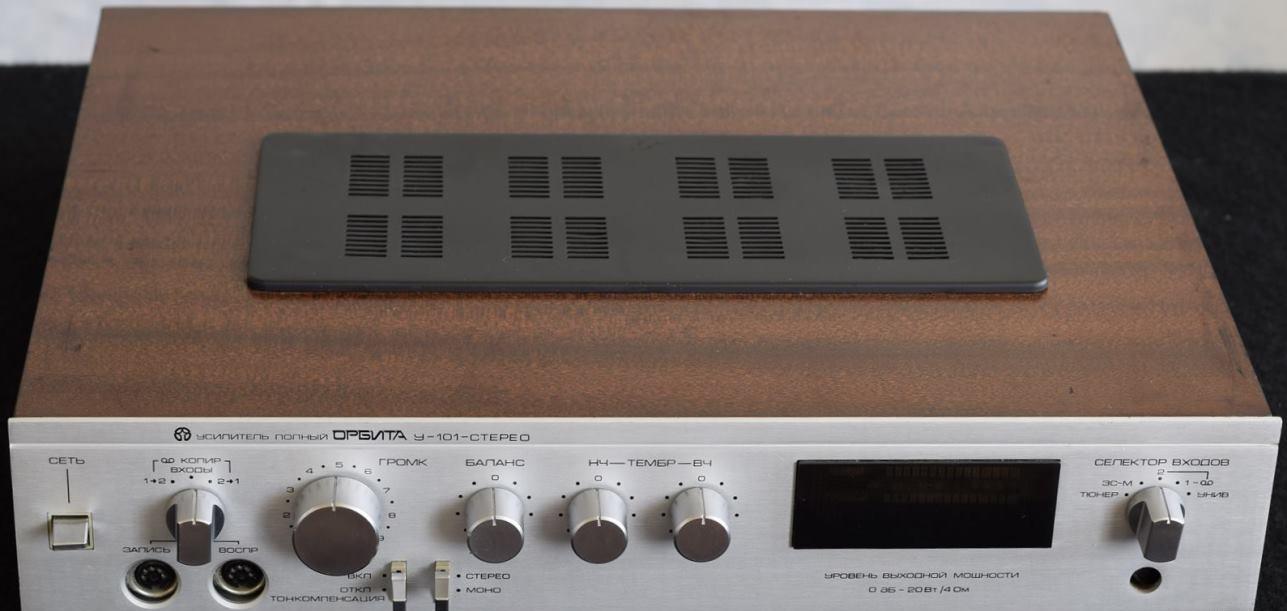

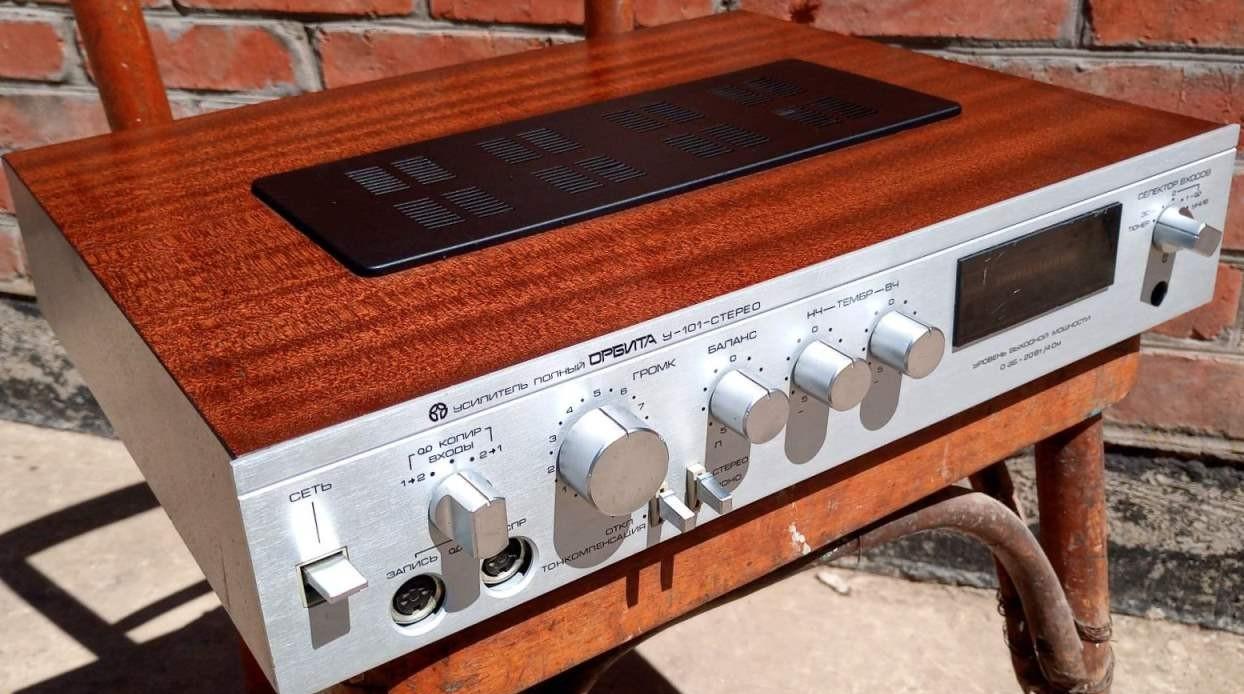

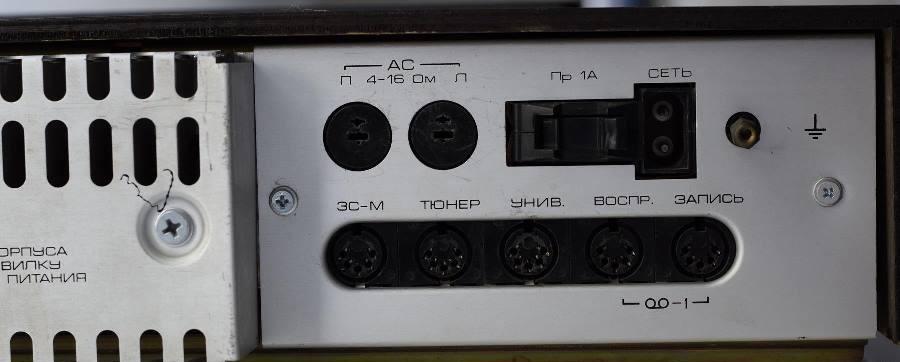

Каркас усилителя изготовлен из стали. Верхняя и боковые стенки закрываются деревянным кожухом, сверху которого присутствует перфорация из пластмассовой решетки для вентиляции. Лицевая панель дополнительно закрыта алюминиевой панелью, на которой находятся все элементы регулировки и переключения режимов. На задней панели выведены разъемы выхода, входа и подключения к сети 220 В. Внешне усилитель схож с .
