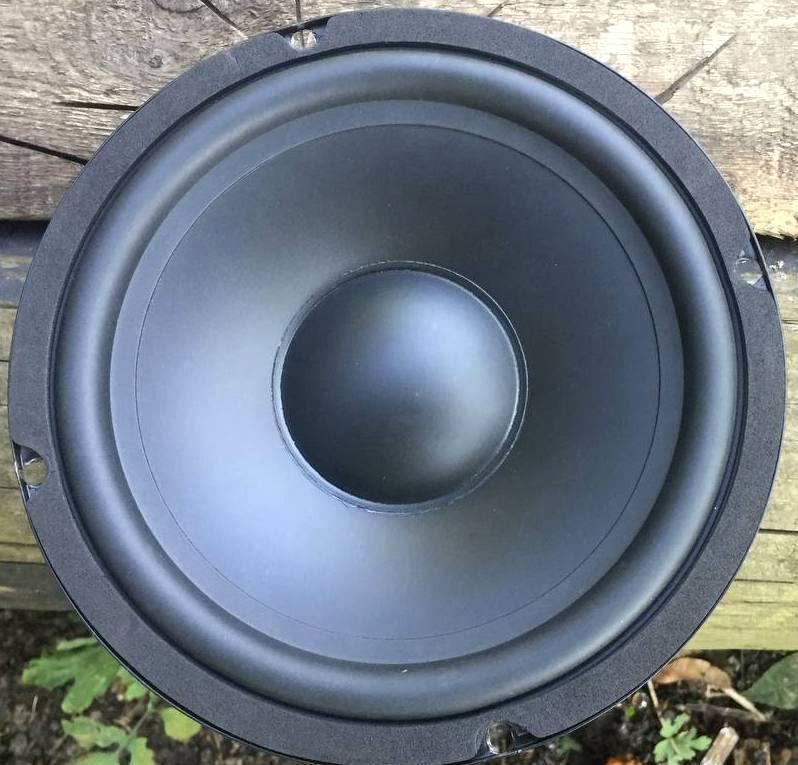

Динамик Eltax 3872

Низкочастотный громкоговоритель от датской компании Eltax. Этот динамик устанавливался в сабвуфере , а также может использоваться в качестве замены в других акустических системах. Для тех, кто ищет динамик с хорошими параметрами, Eltax 3872 представляет собой интересный вариант для доработки или сборки колонок.

Динамик Eltax 3872: характеристики, размеры и применение

Датский производитель Eltax известен своими качественными комплектующими для акустики. Модель 3872 — это классический низкочастотный динамик, который часто ищут аудиофилы для ремонта vintage-колонок или создания самоделок. В этой статье мы подробно разберем его конструкцию, технические параметры и сравним с другими моделями, чтобы вы могли понять, подходит ли он для вашей задачи.

Технические характеристики Eltax 3872

Основные параметры динамика, которые определяют его применение в акустических системах:

Диапазон частот: 50 – 7000 Гц

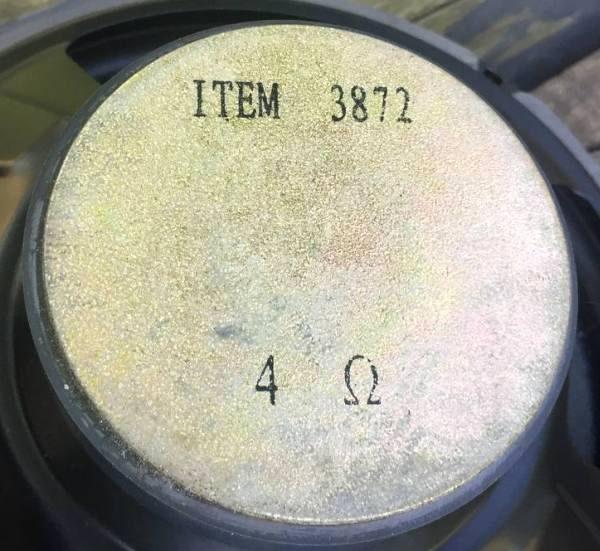

Номинальное сопротивление: 4 Ом

Максимальная мощность: 50 Вт
Внешние размеры: ∅205х78 мм (80 мм с учетом подвеса)
Посадочное отверстие: ∅185 мм

АЧХ по оси 0,2 м, окно 5 мс:

АЧХ по оси, 1 м, окно 25 мс:

Конструкция динамика

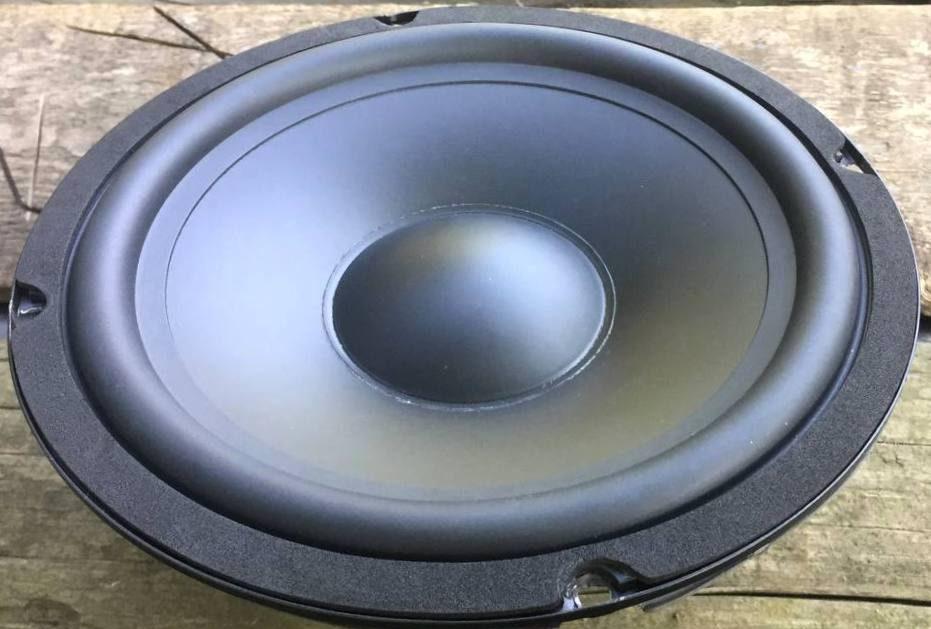

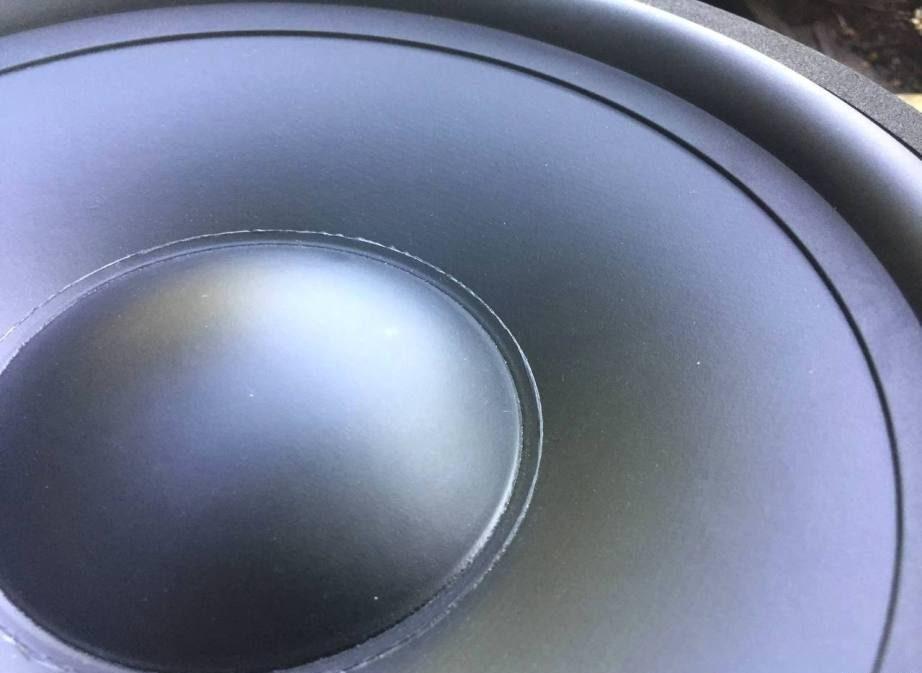

Разбор динамика Eltax 3872 показывает интересную конструкцию, характерную для продукции 80-х годов. Диффузор и пыльник выполнены из бумажной массы, внешне покрыты краской, что может создавать иллюзию использования другого материала. Центральный пыльник имеет диаметр 70 мм.

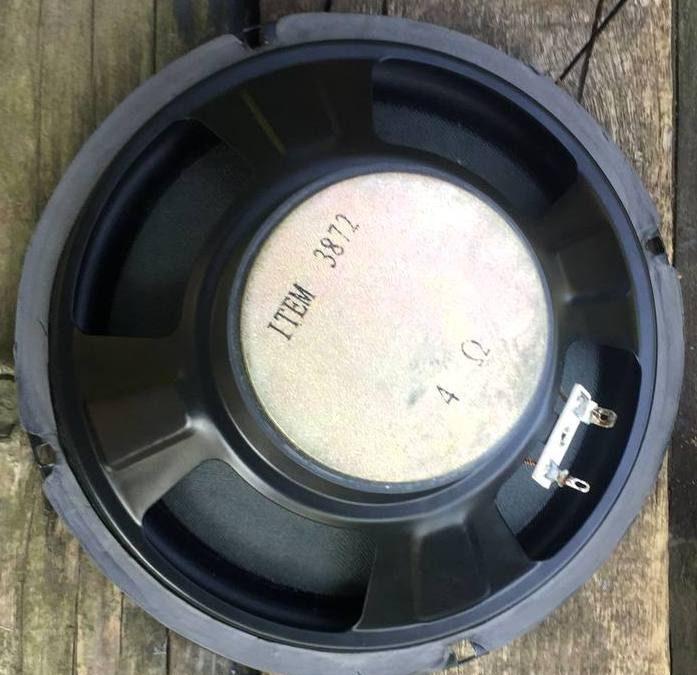

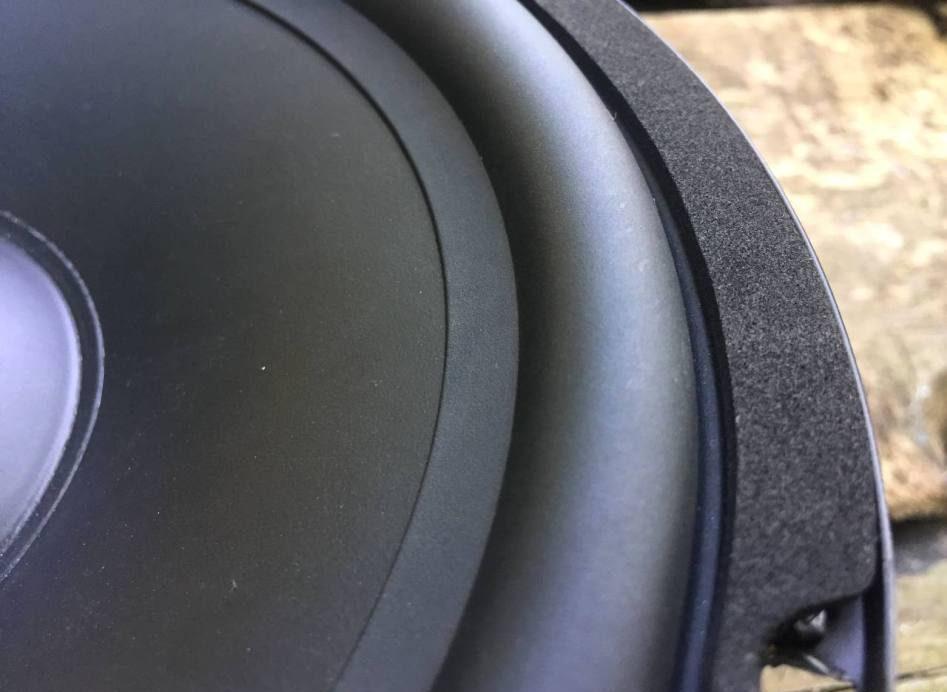

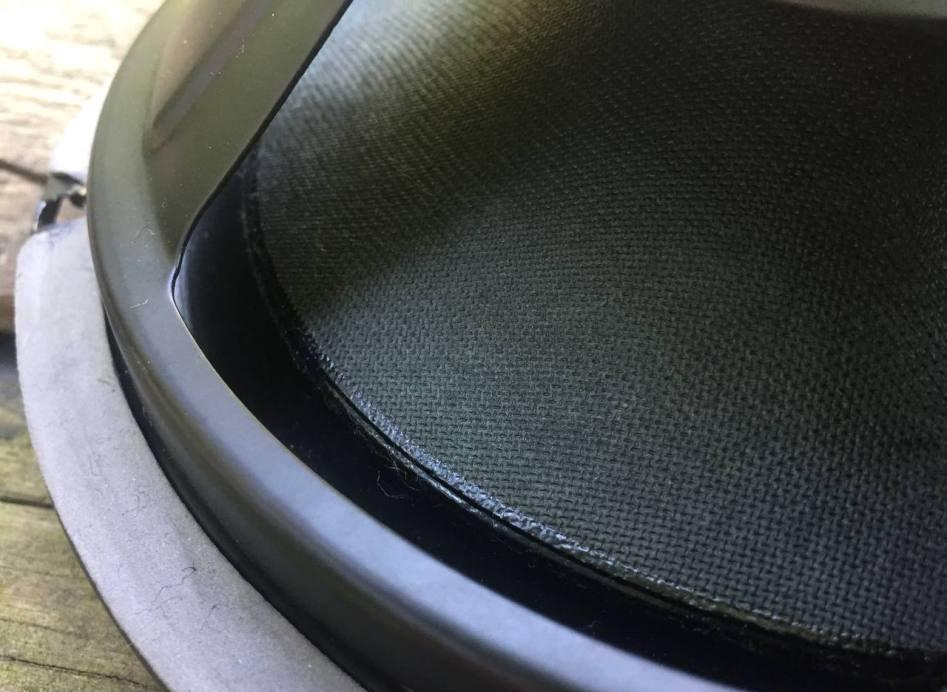

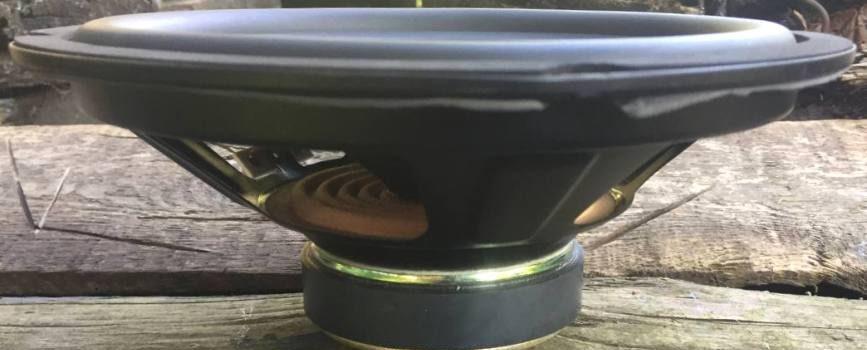

Звуковая катушка (ЦШ) тканевая, мягкая, диаметром около 25 мм. Подвес выполнен из резины тороидальной формы, отличается мягкостью. По тактильным ощущениям он схож с подвесом от советского динамика 10ГД-30, однако качество резины здесь ниже — она более жесткая и менее эластичная. Размеры подвеса составляют 198х180х153х140 мм. Рама динамика металлическая, окрашена в черный цвет, что обеспечивает хорошую жесткость конструкции.

Подвижная система Eltax 3872

Звуковая катушка диаметром 25 мм.
Диффузор конусный, из бумажной массы с окраской.
Подвес тороидальной формы из резины.

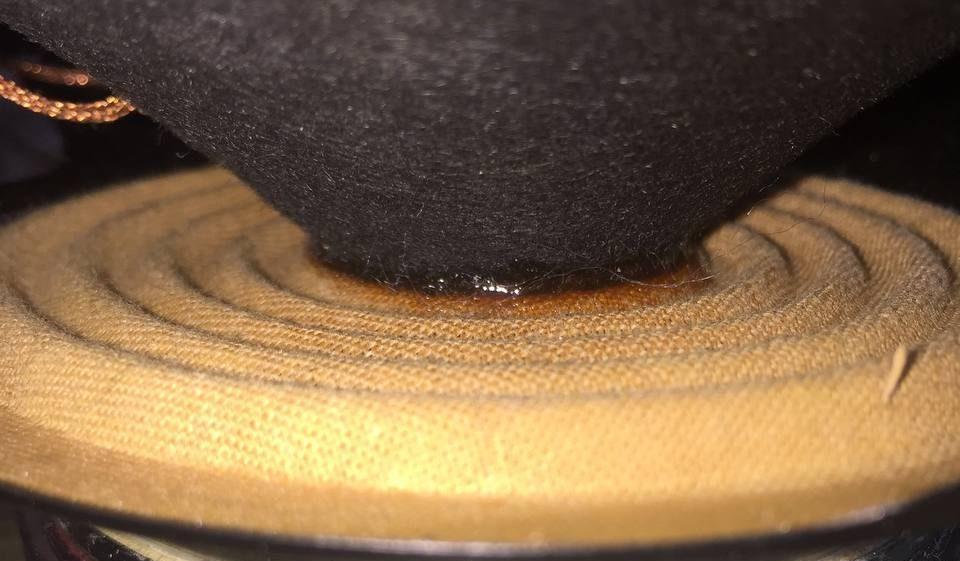

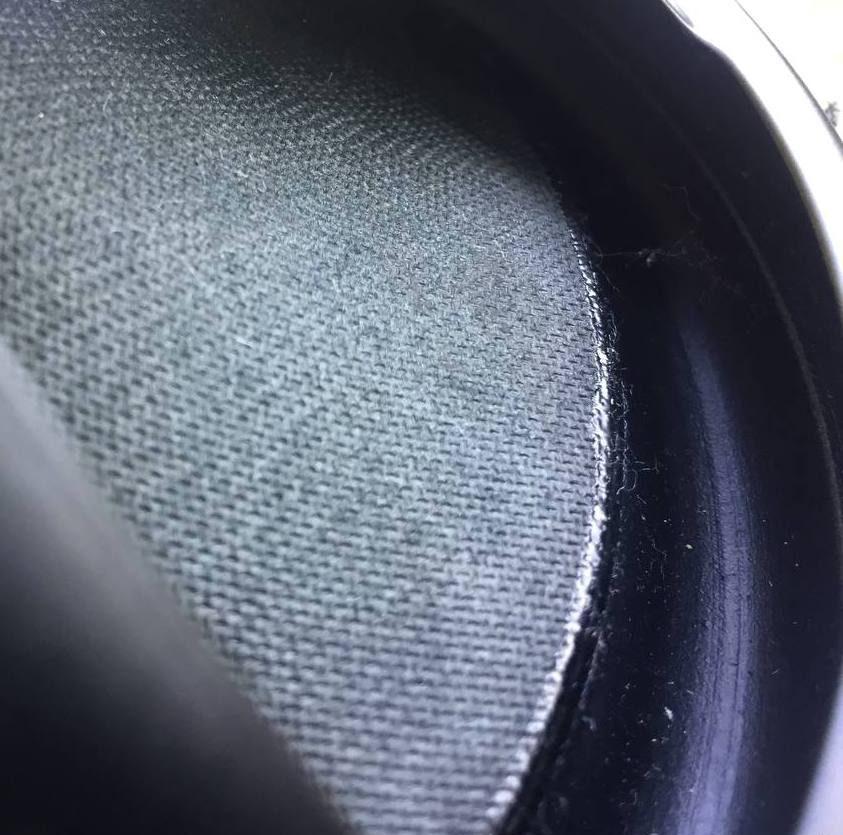

Центрирующая шайба из ткани.

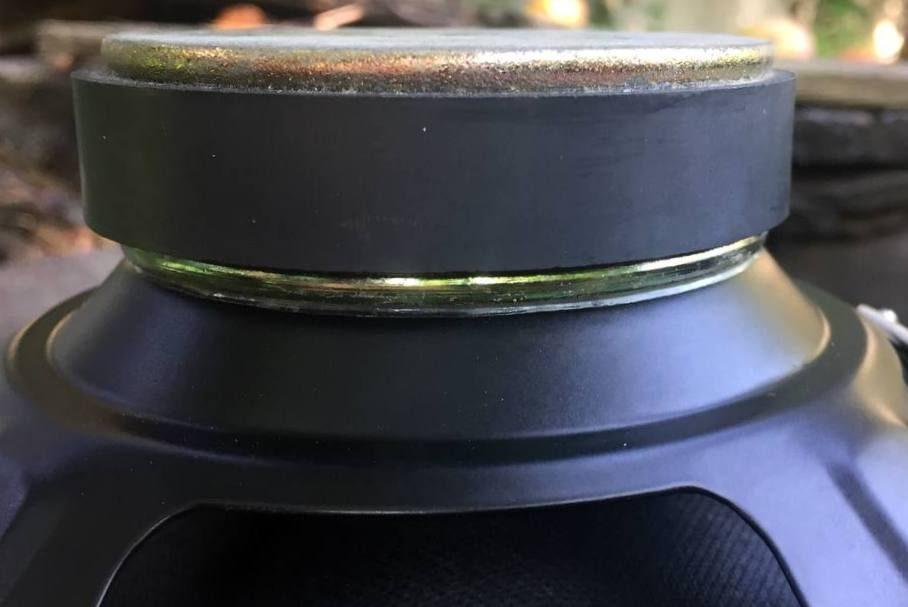

Магнитная цепь Eltax 3872

Магнитная система динамика обеспечивает достаточную силу тока для работы в сабвуферных или НЧ-полосах:

Кольцевой ферритовый магнит размером 85х15 мм.

Керн диаметром 25 мм.
Нижний фланец 75х3 мм.
Верхний фланец 75х4 мм.

Высота воздушного зазора 4 мм.

Звучание и применение

Динамик Eltax 3872 обладает характерным для датских динамиков того времени звучанием: мягким, но с хорошей детализацией на средних частотах. Благодаря бумажному диффузору он дает теплый бас, который может быть немного «ватным» на высоких уровнях громкости из-за мягкого подвеса. Для сравнения, если вы рассматриваете другие варианты, например, Elipson 4260, то у них может быть более жесткий диффузор и, как следствие, более быстрый отклик.

Этот динамик отлично подходит для создания сабвуферов в диапазоне 50-200 Гц или в качестве НЧ-динамика в двухполосных колонках. Его параметры позволяют использовать его в закрытых ящиках (ЗЯ) или фазоинверторах (ФИ). Если вам нужен более современный аналог для замены, обратите внимание на ELAC SUB 101 ESP, хотя это уже совсем другой класс устройств.

Параметры TS (Thiele-Small)

Эти параметры критически важны для расчета акустического оформления (коробки) для динамика Eltax 3872:

Fs = 45 Hz
Re = 3.8 ohm[dc]
Le = 125 uH
Qt = 1.23
Qes = 1.74
Qms = 4.2
Mms = 21 grams
Rms = 1.4 kg/s
Cms = 0.6 mm/N
Vas = 28.3 liters
Sd= 184 cm^2
Bl = 3.6 Tm
ETA = 0.14 %
Lp(2.83V/1m) = 87 dB

Сравнение с аналогами: если вы ищете, какой динамик лучше по звуку для замены, то Eltax 3872 часто сравнивают с моделями от ELAC или Scan-Speak. Однако, Eltax 3872 имеет свои преимущества в плане доступности и характерного «теплого» звука, который ценится в винтажной акустике.
