Усилитель ЭСКО-100: описание и технические характеристики
Изготовитель: Свердловская обл., г. Качканар, а/я №95.
Назначение: ЭСКО-100 — это мощный эстрадный усилитель для электромузыкальных инструментов, разработанный для работы в комплексе с акустическими системами АС-50 (также известными как Форманта АС-01). Устройство предназначено для качественного усиления мощности электрических сигналов, поступающих с микрофонов, звукоснимателей, электромузыкальных инструментов, радиоприемников и магнитофонов. Для сравнения, более компактные решения, такие как ПУЛЬСАР У-001 стерео, ориентированы на домашнее использование, тогда как ЭСКО-100 создан для сцены и репетиций.

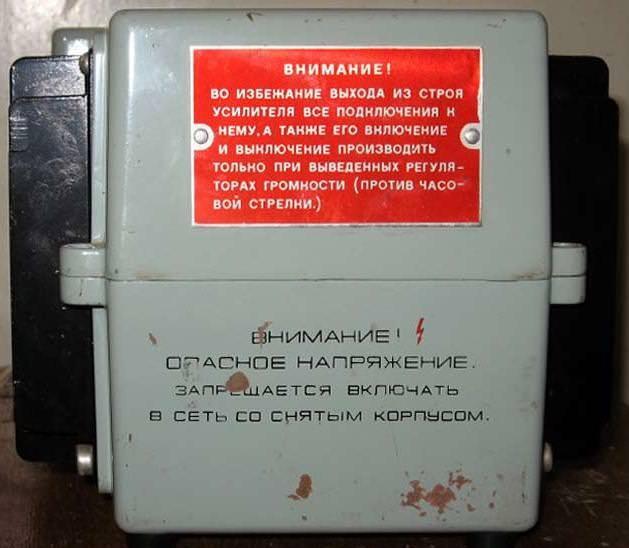

Важное предупреждение: Подключение нагрузки сопротивлением меньше 5 Ом строго запрещено во избежание выхода устройства из строя.
Технические параметры ЭСКО-100
Основные характеристики устройства:
- Диапазон воспроизводимых частот: 40 – 20000 Гц
- Номинальное сопротивление нагрузки: 5 Ом
- Номинальная выходная мощность: 50 Вт
- Максимальная выходная мощность: 65 Вт
- Коэффициент нелинейных искажений (КНИ) при номинальной мощности: 1%
- Уровень фона и собственных шумов: 60 дБ
- Чувствительность входов: 5 – 500 мВ
- Потребляемая мощность от сети: 120 Вт
- Габаритные размеры (ШхВхГ): 190х160х290 мм
- Вес: 8 кг
Конструкция и описание

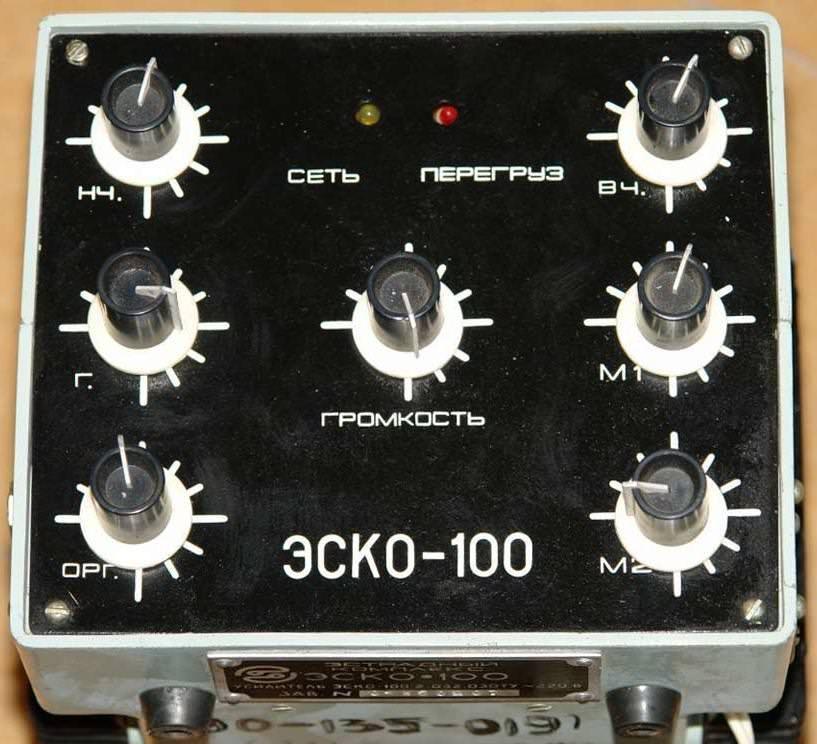

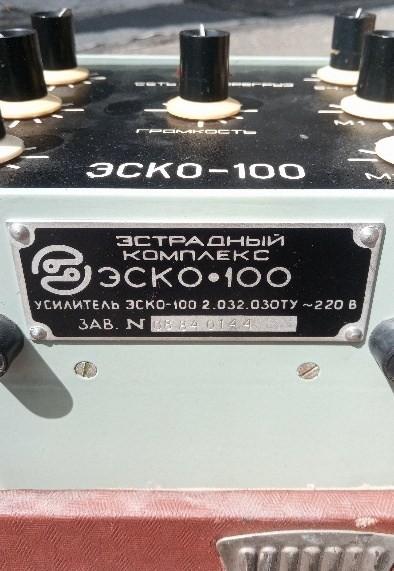

Усилитель ЭСКО-100 отличается продуманной конструкцией и надежным функционалом. Он оснащен четырьмя основными входами для подключения различных источников сигнала. Управление звуком осуществляется с помощью пяти ручек: четыре из них регулируют уровень громкости для каждого входа индивидуально, а пятая — общую громкость. Также предусмотрены регуляторы тембра для настройки низких и высоких частот.

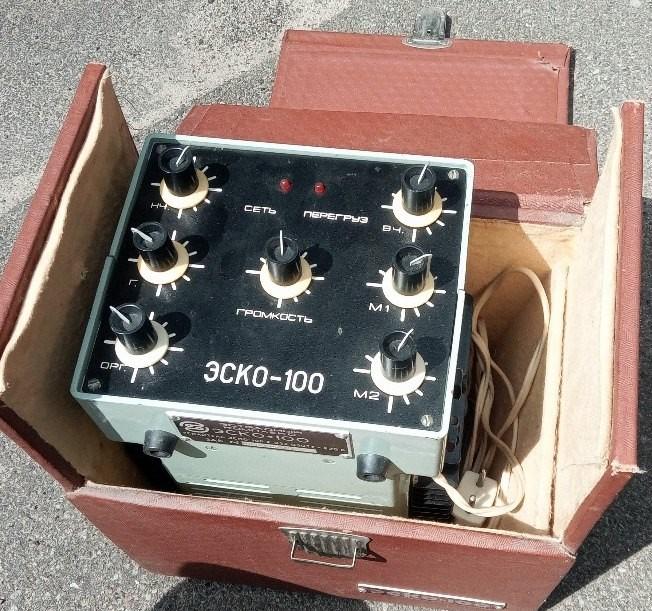

На передней панели расположены два индикатора: сигнальный (сеть) и индикатор перегрузки, что позволяет контролировать состояние устройства в реальном времени. Электронная база усилителя построена на базе микросхем и дискретных элементов, что обеспечивает стабильную работу. Важной особенностью является встроенная электронная защита выхода от короткого замыкания.

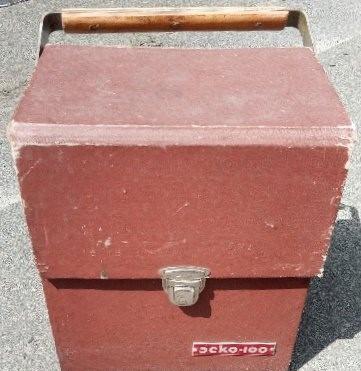

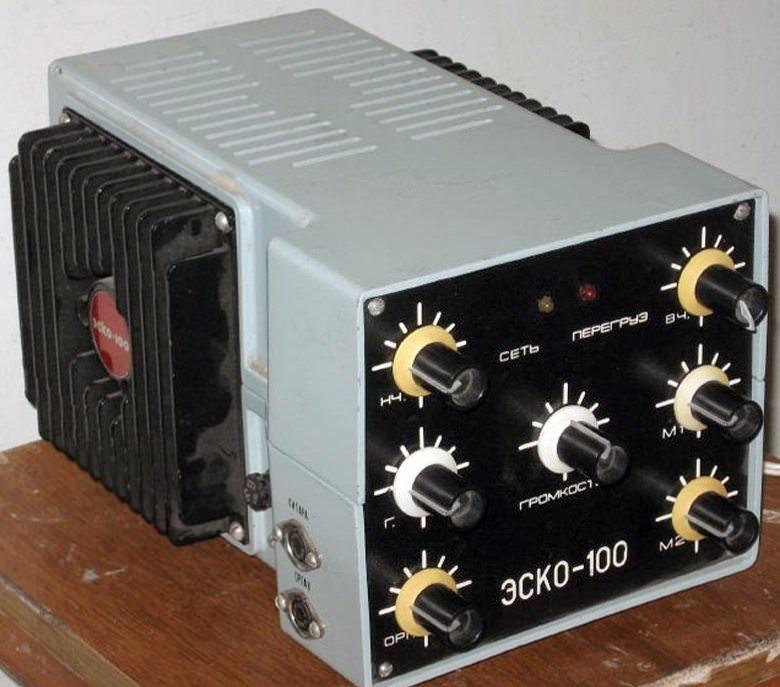

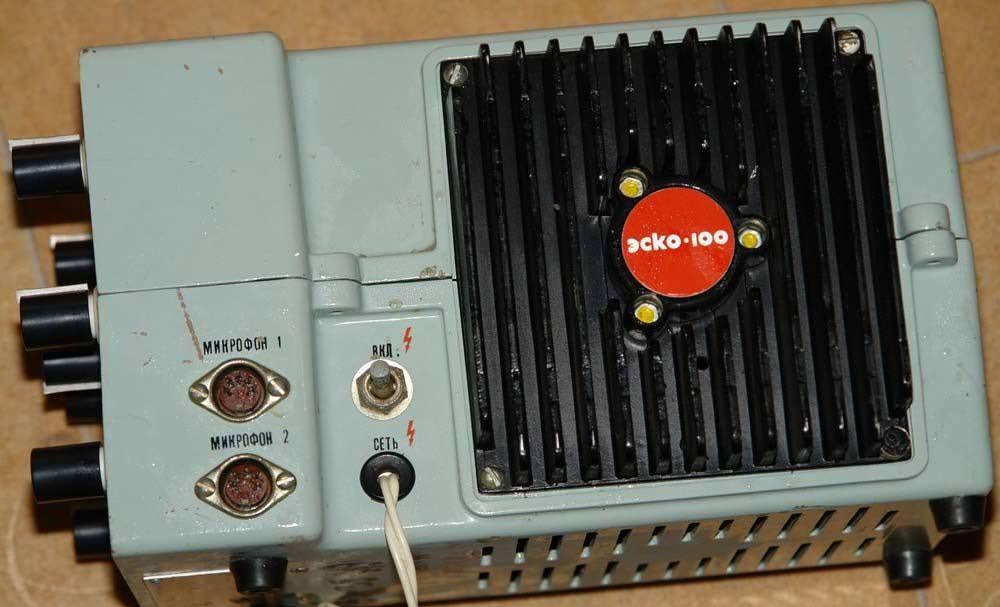

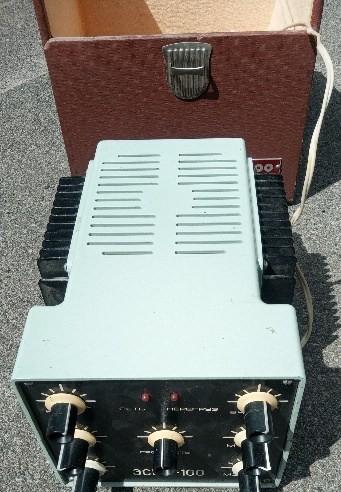

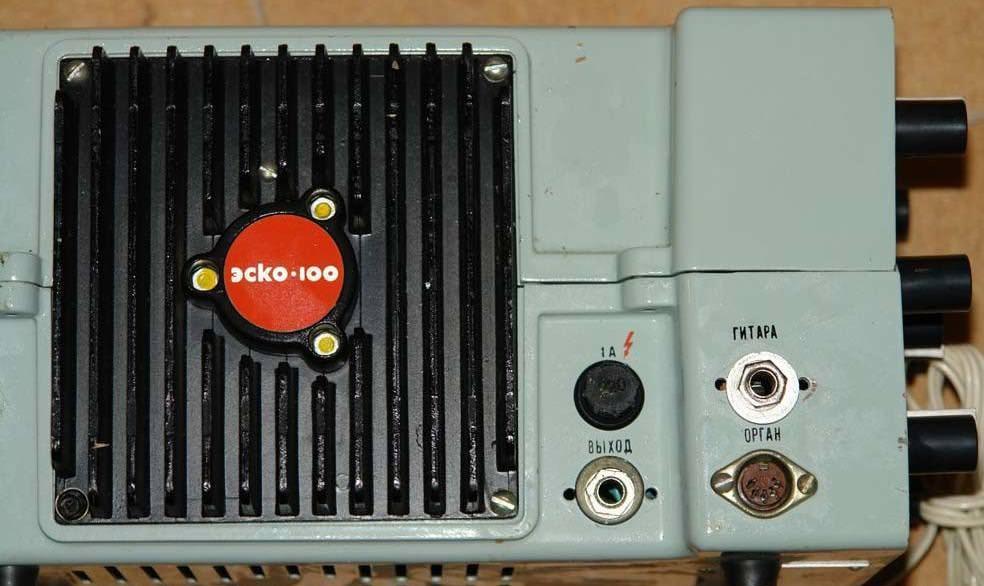

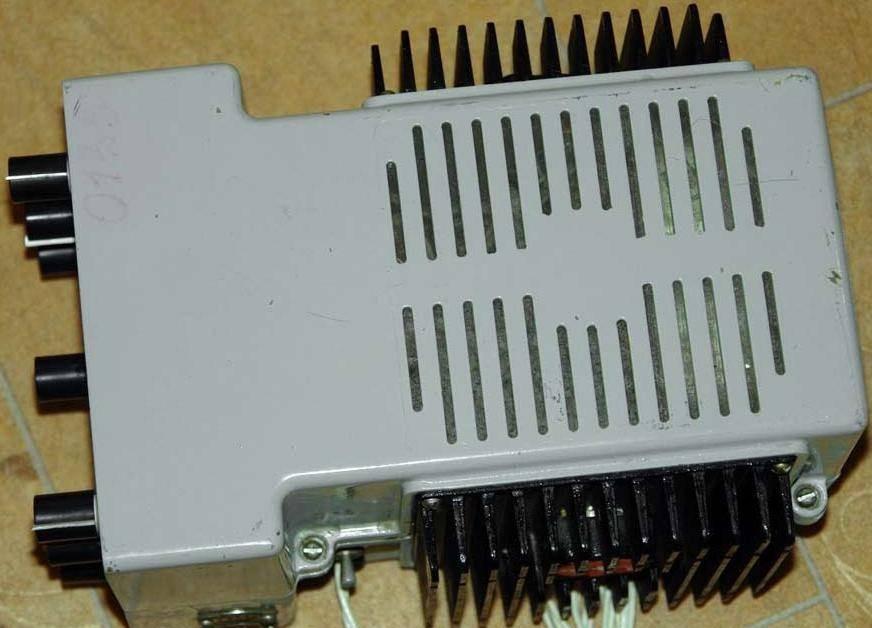

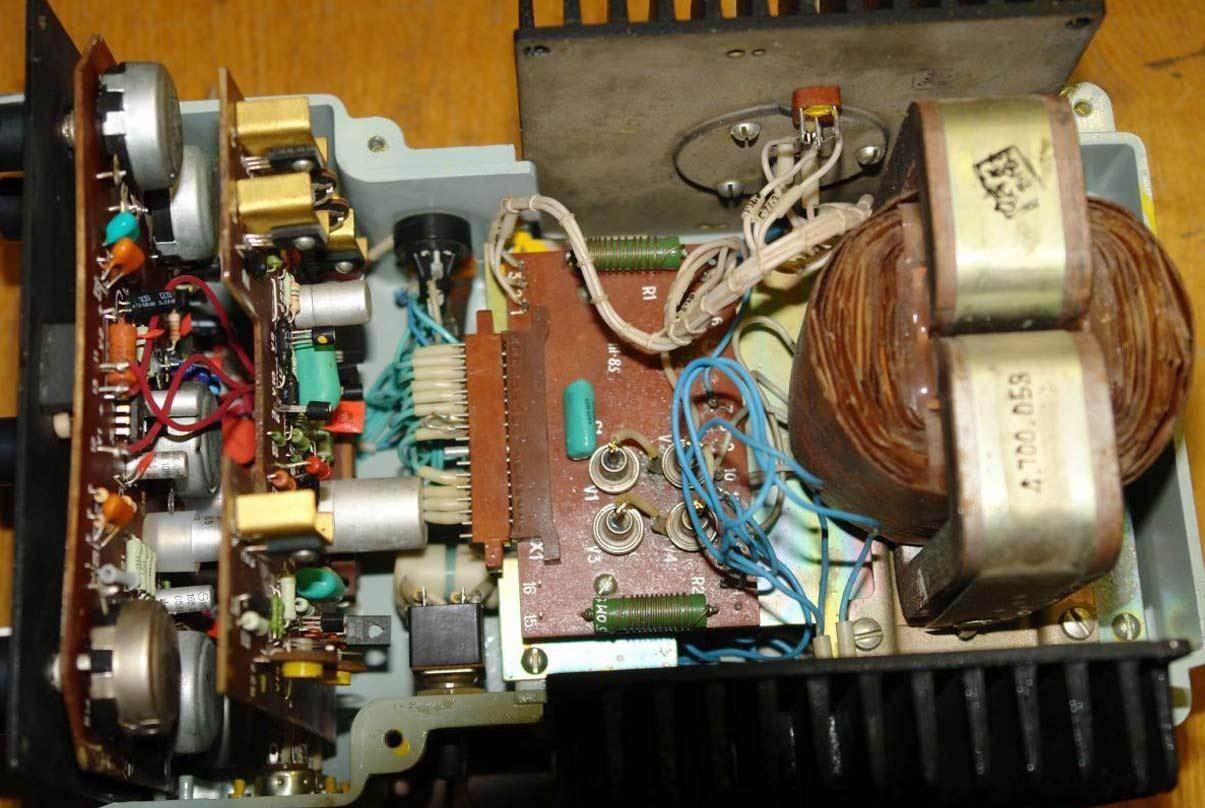

Корпус устройства выполнен из металла и состоит из верхней и нижней частей, соединенных по центру. Для эффективного охлаждения транзисторов оконечного каскада на боковых стенках сзади выведены радиаторы. Входы расположены в передней части корпуса. В комплекте поставки усилитель комплектовался защитным футляром, что подчеркивает его статус профессионального оборудования. Для любителей качественного звука на домашнем уровне также могут быть интересны решения вроде усилителя для наушников класса А «Militano».

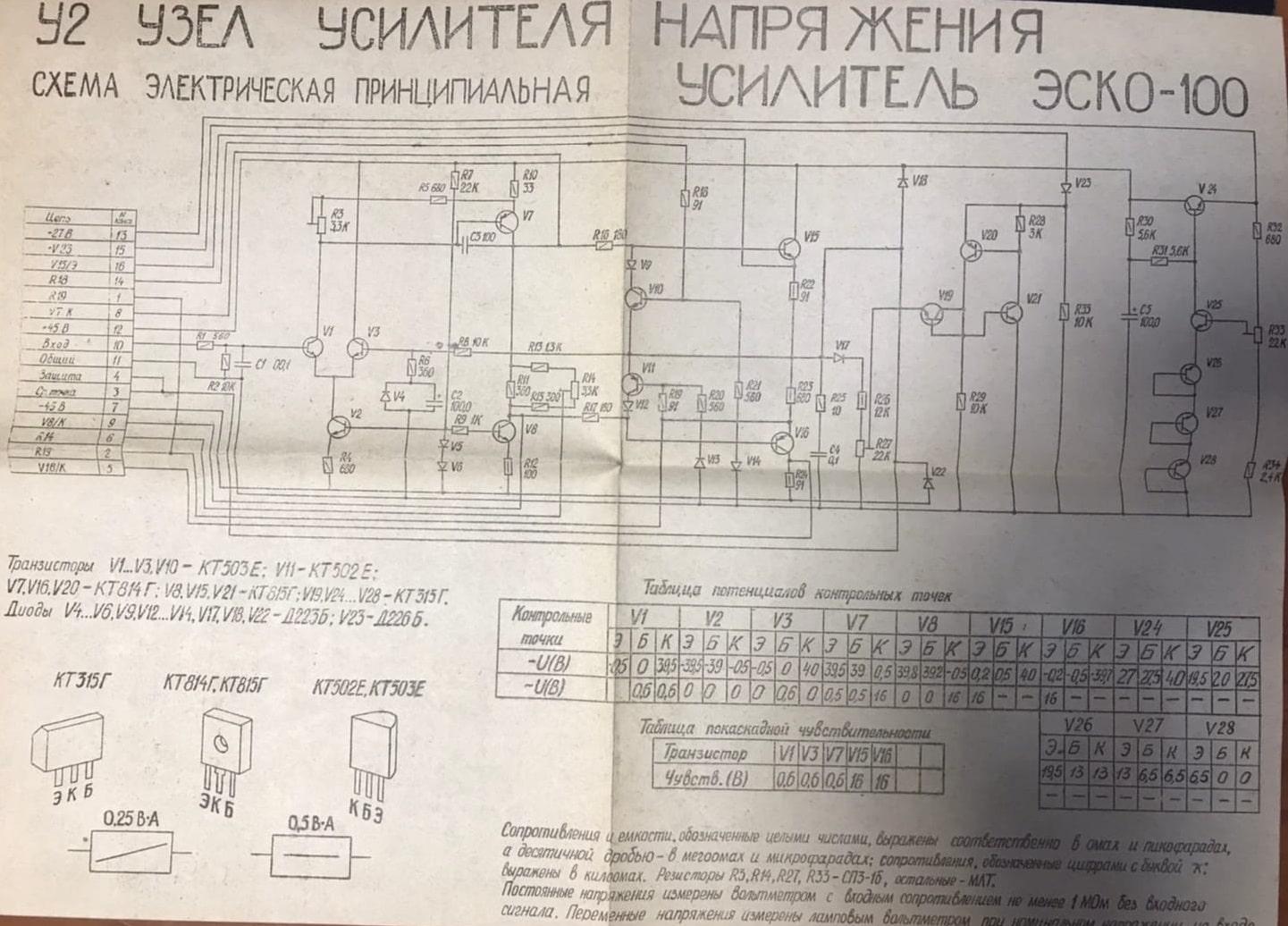

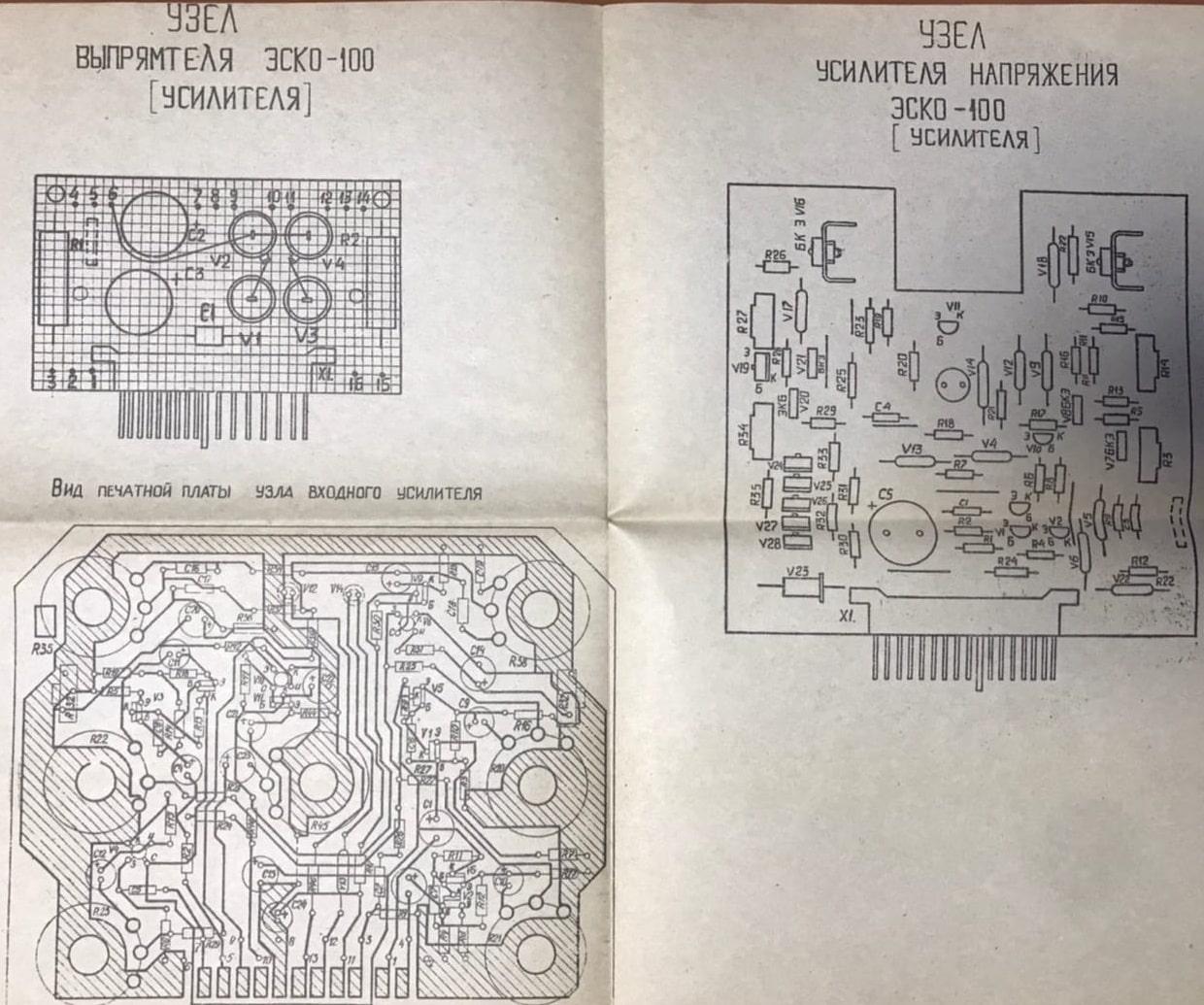

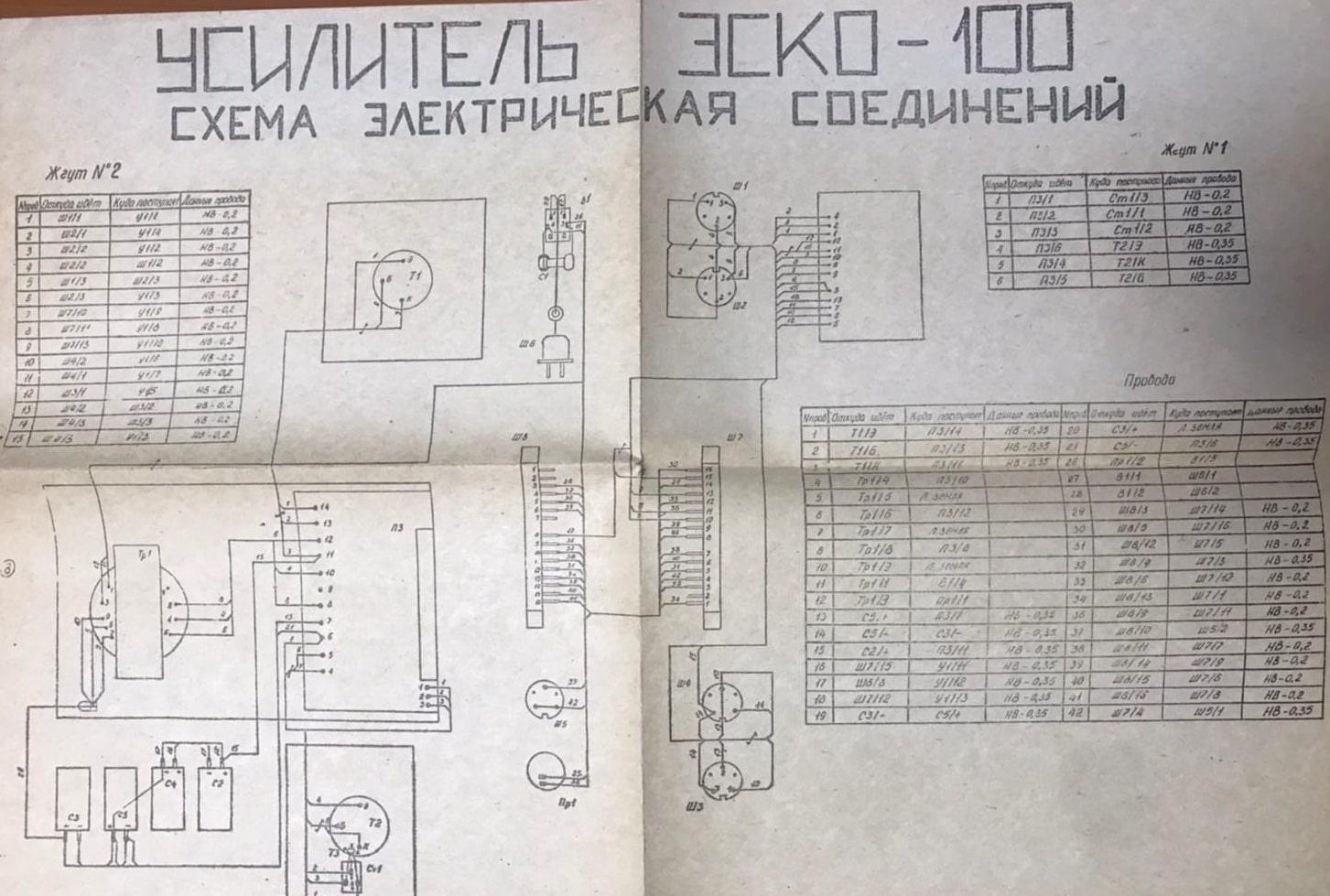

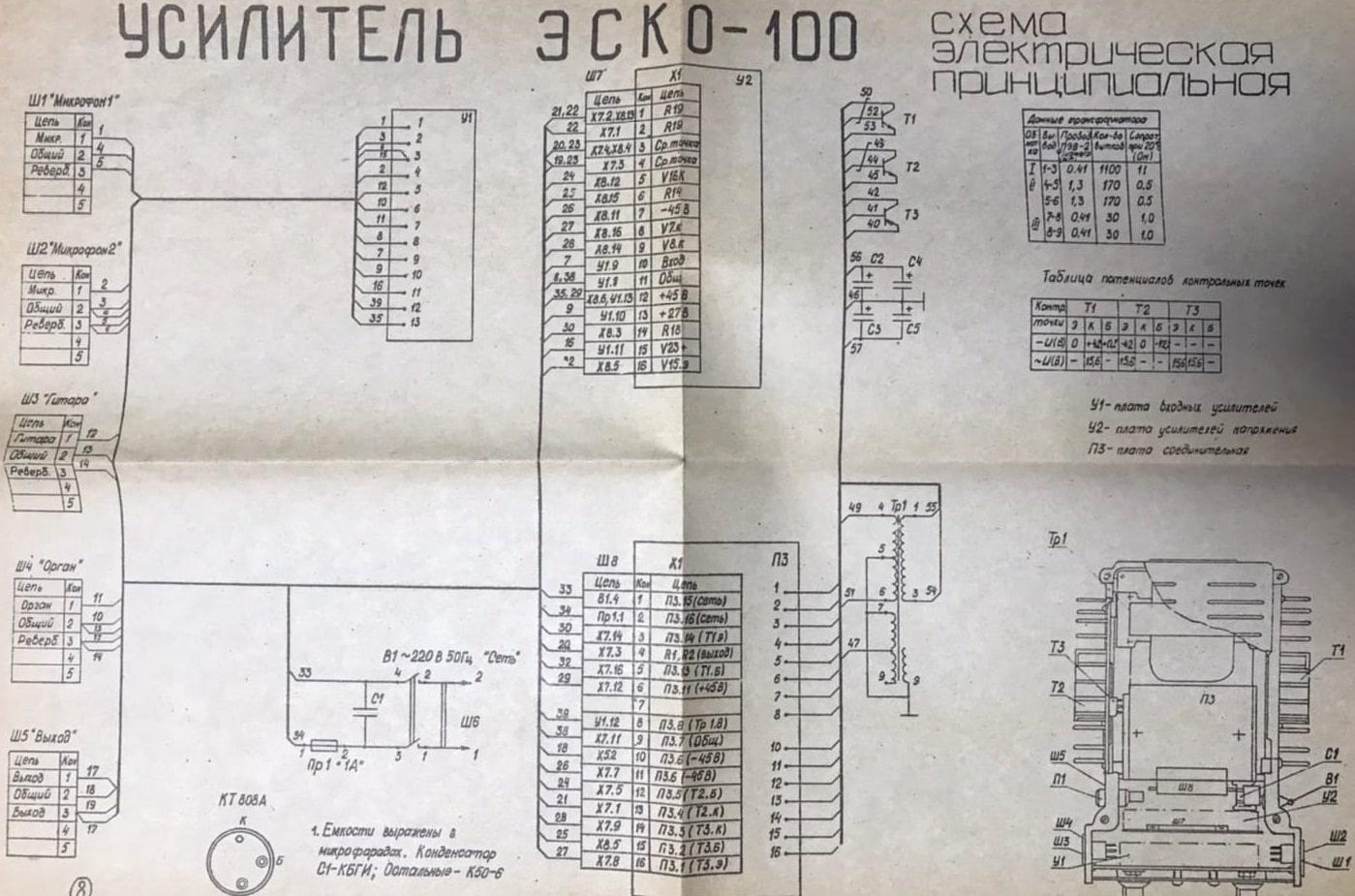

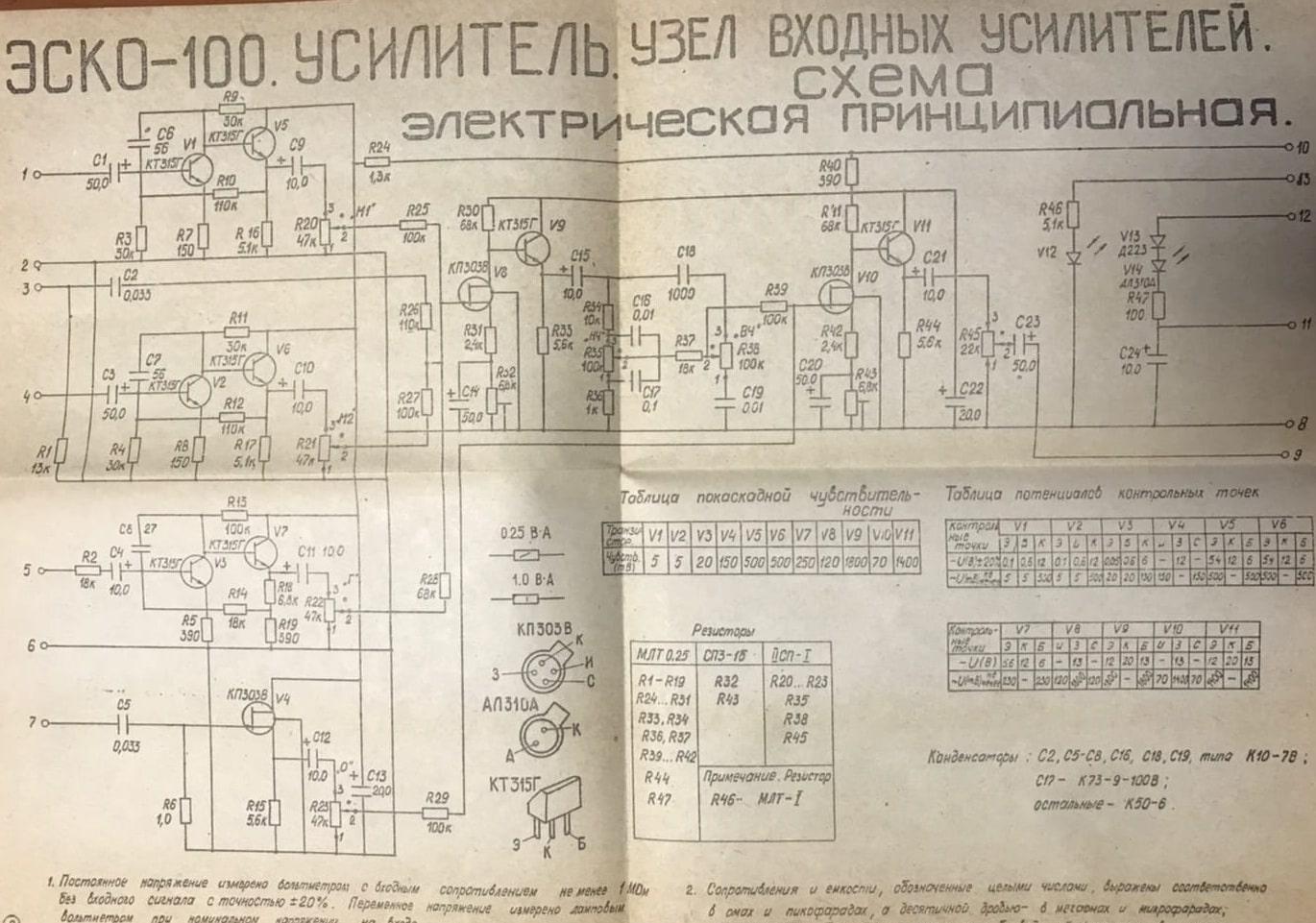

Паспорт и схемы ЭСКО-100

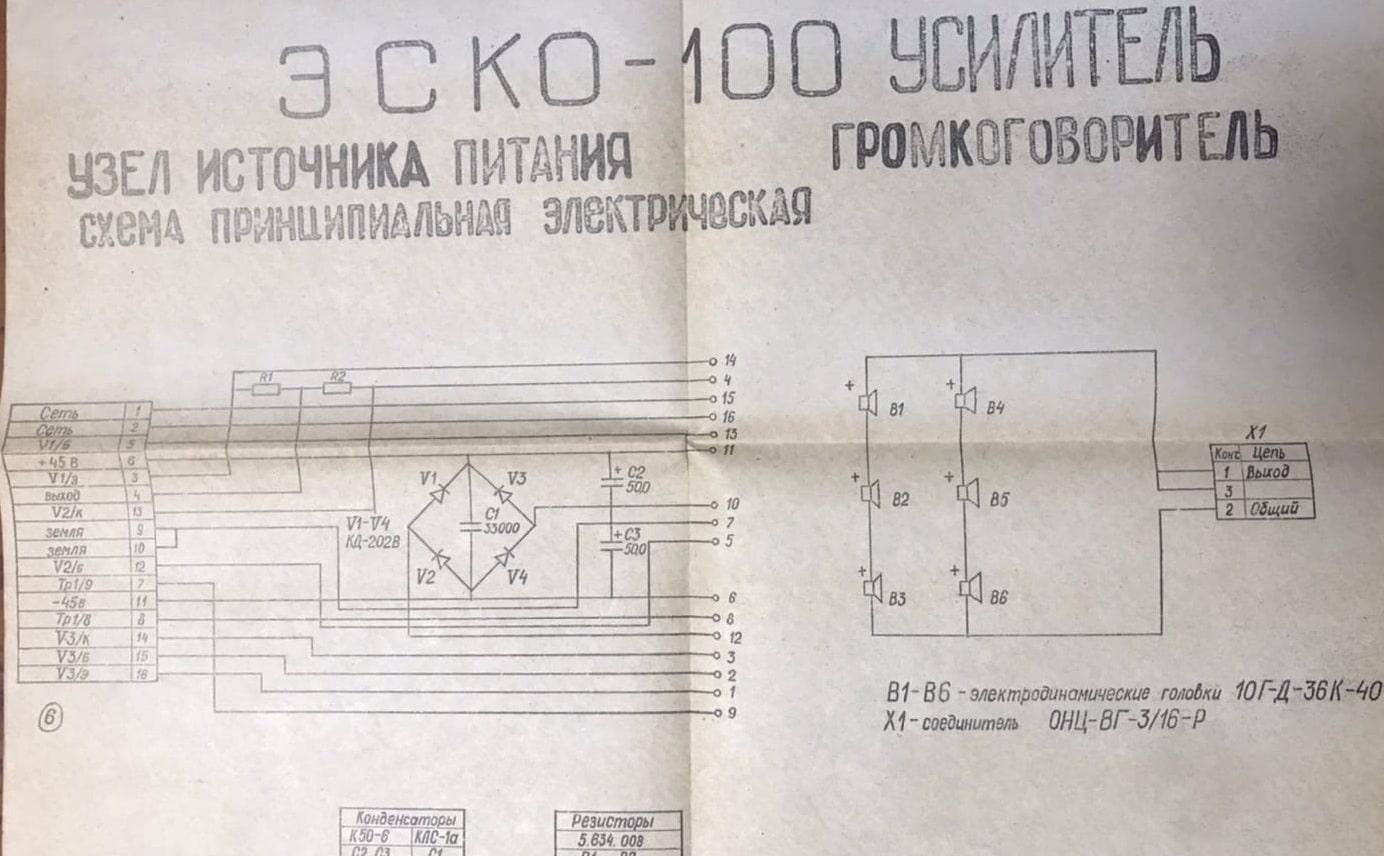

В комплекте с усилителем поставлялись акустические системы с одноименным названием, оснащенные 6 динамиками 10ГД-36К:
Полный комплект документации, включая паспорт и принципиальные схемы, доступен на диске по ссылке: Руководство и схемы на Google Drive.

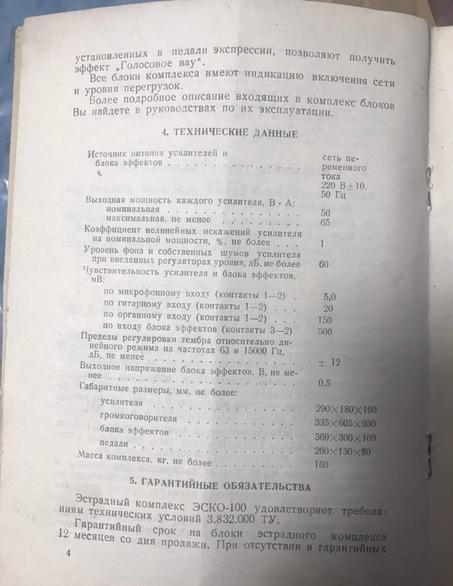

Паспорт со схемами для реставрации прислал Павел. Для тех, кто ищет альтернативные варианты усиления сигнала, стоит обратить внимание на ОДИССЕЙ-002-стерео.
