Радиоприемник Фестиваль: первый в СССР с проводным ДУ

Изготовитель: Рижский радиозавод имени Попова, выпуск с 1957 года.

«Фестиваль» — это уникальная радиола, ставшая первым в СССР устройством, оснащенным системой проводного дистанционного управления. Аппарат разрабатывался с 1956 года в Ленинграде на заводе №794 (Министерство авиационной промышленности) совместно с Институтом радиовещательного приёма и акустики им. А.С. Попова (ИРПА). Название получил в честь VI Всемирного фестиваля молодёжи и студентов 1957 года. Опытная партия, носившая название «Ленинград», была изготовлена на заводе №794 в 1957 году. Серийный выпуск под именем «Фестиваль» стартовал на Рижском радиозаводе имени А.С. Попова и продолжался до 1963 года. Ключевой особенностью устройства стала внедренная впервые в СССР система проводного дистанционного управления. С помощью пульта можно было регулировать громкость, переключать диапазоны и производить настройку, не вставая с места.

Технические характеристики:

Конструкция и управление

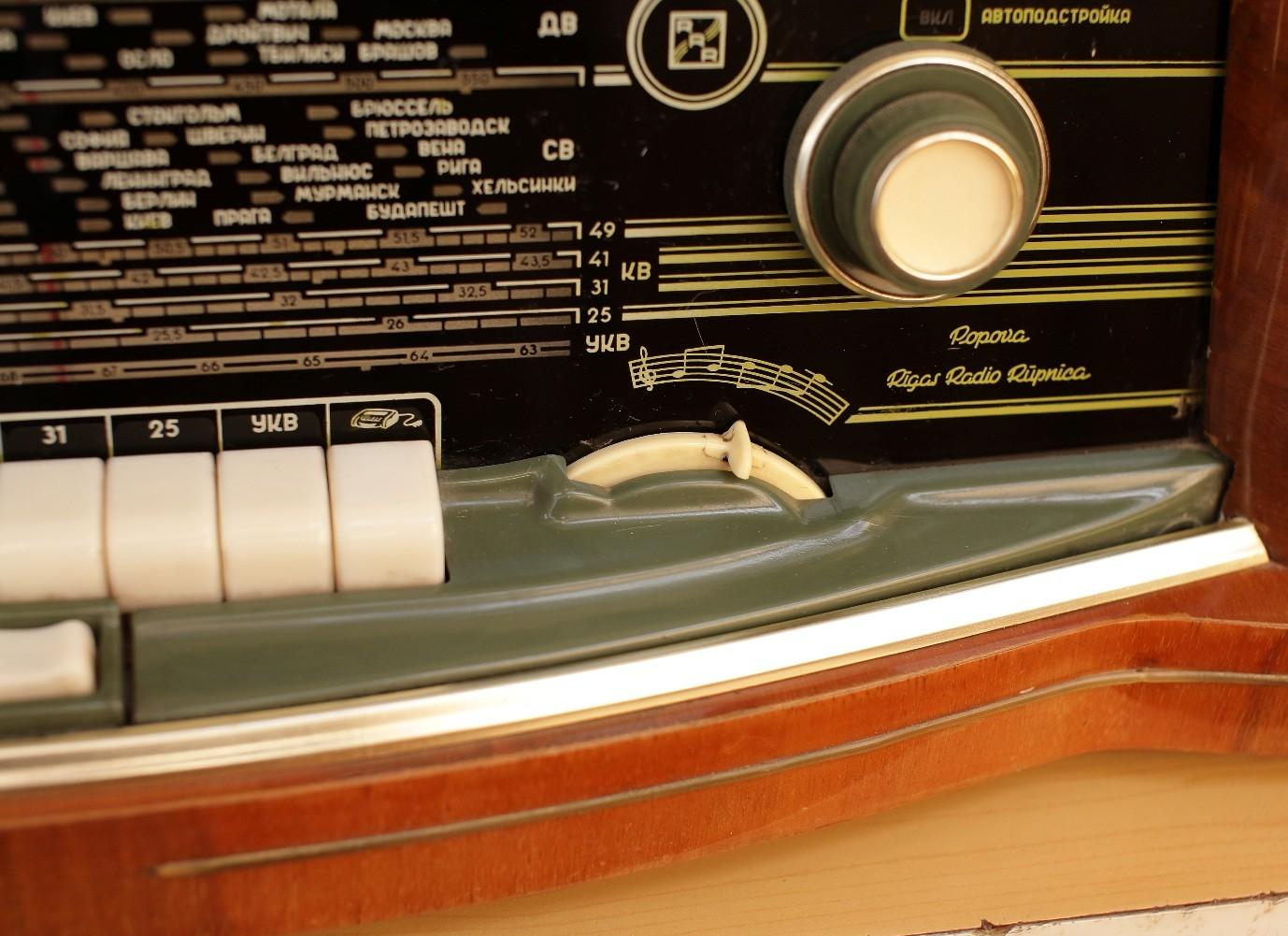

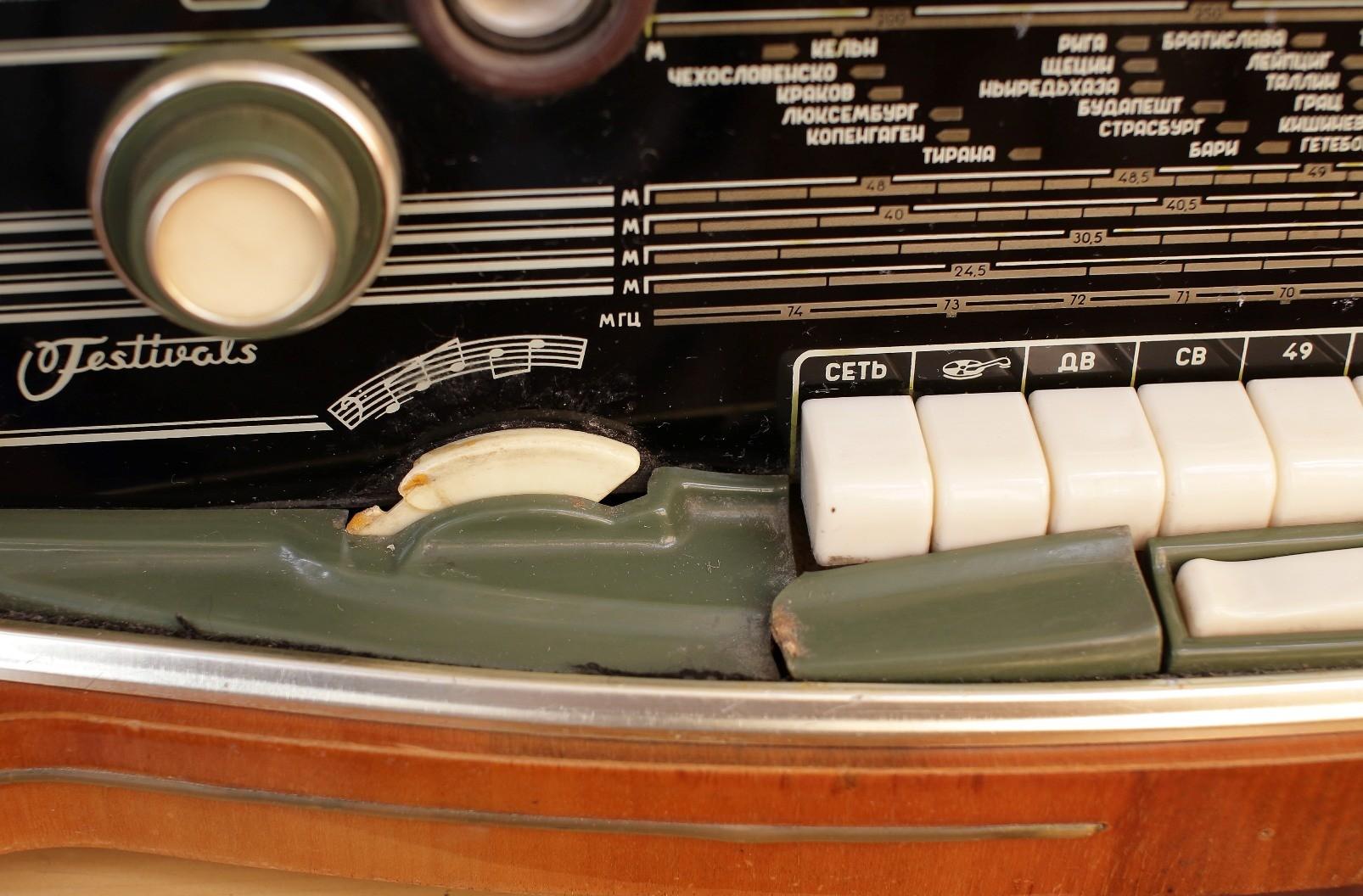

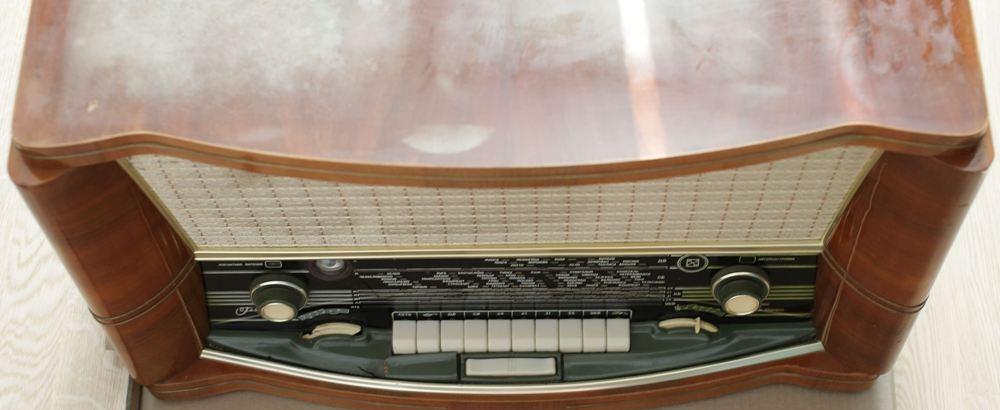

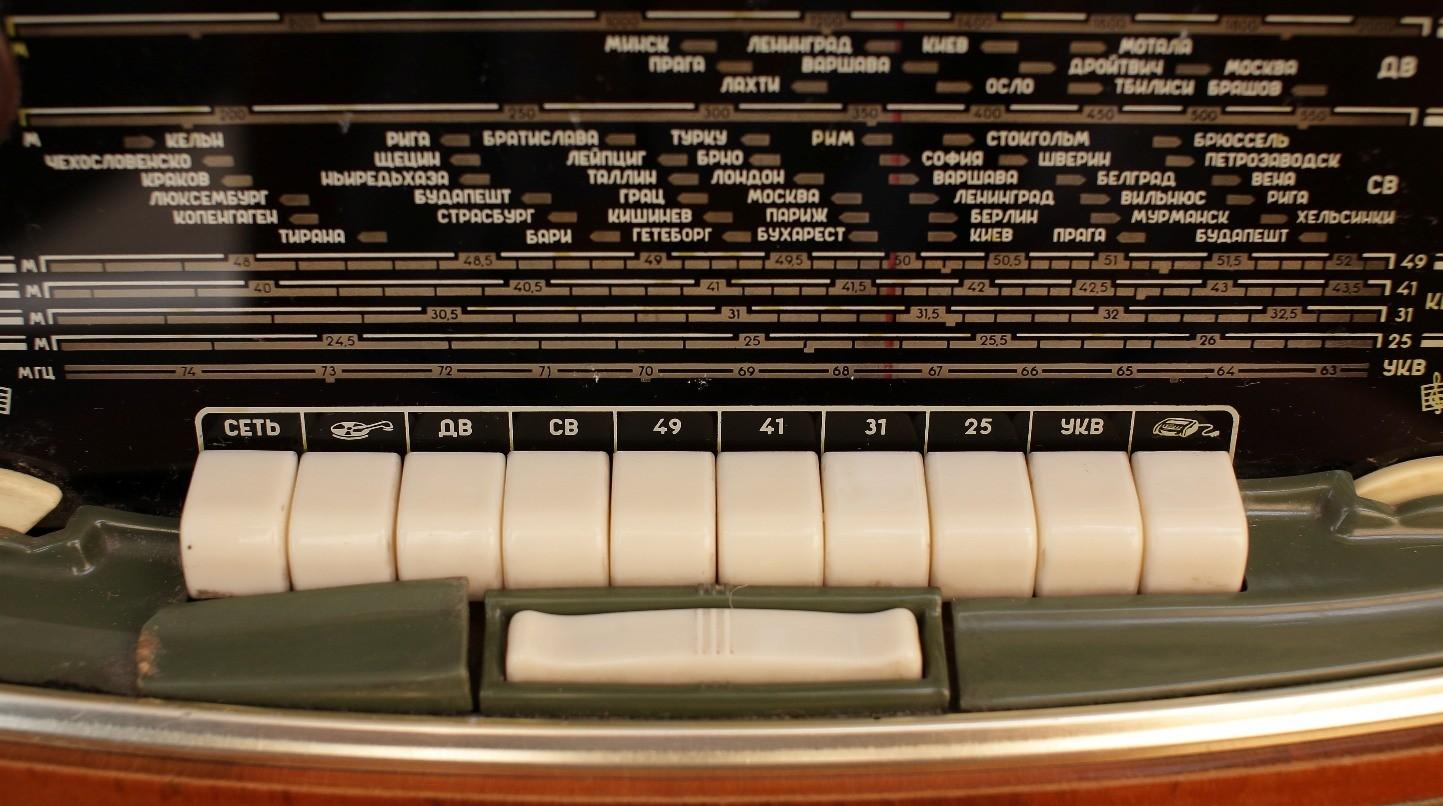

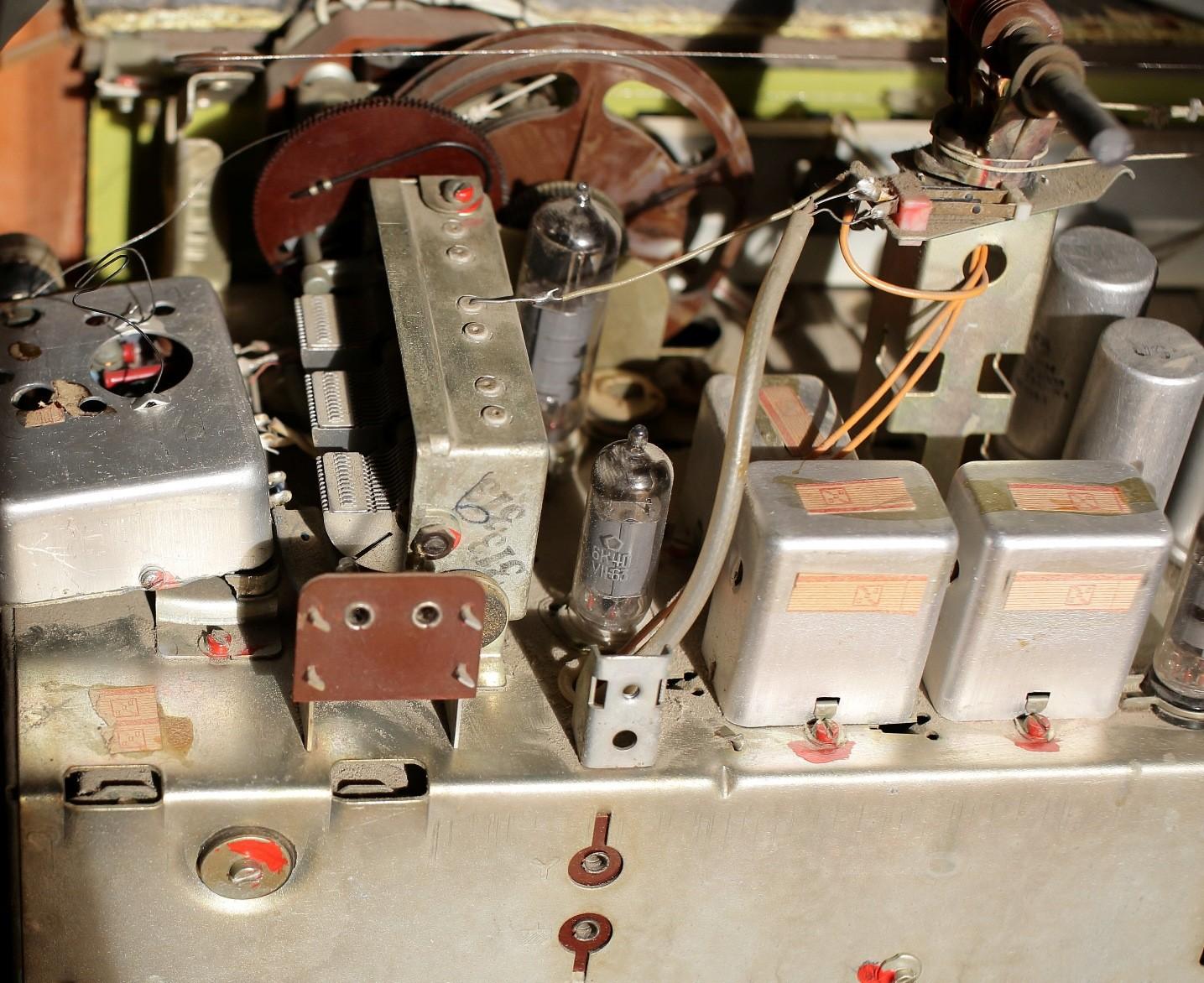

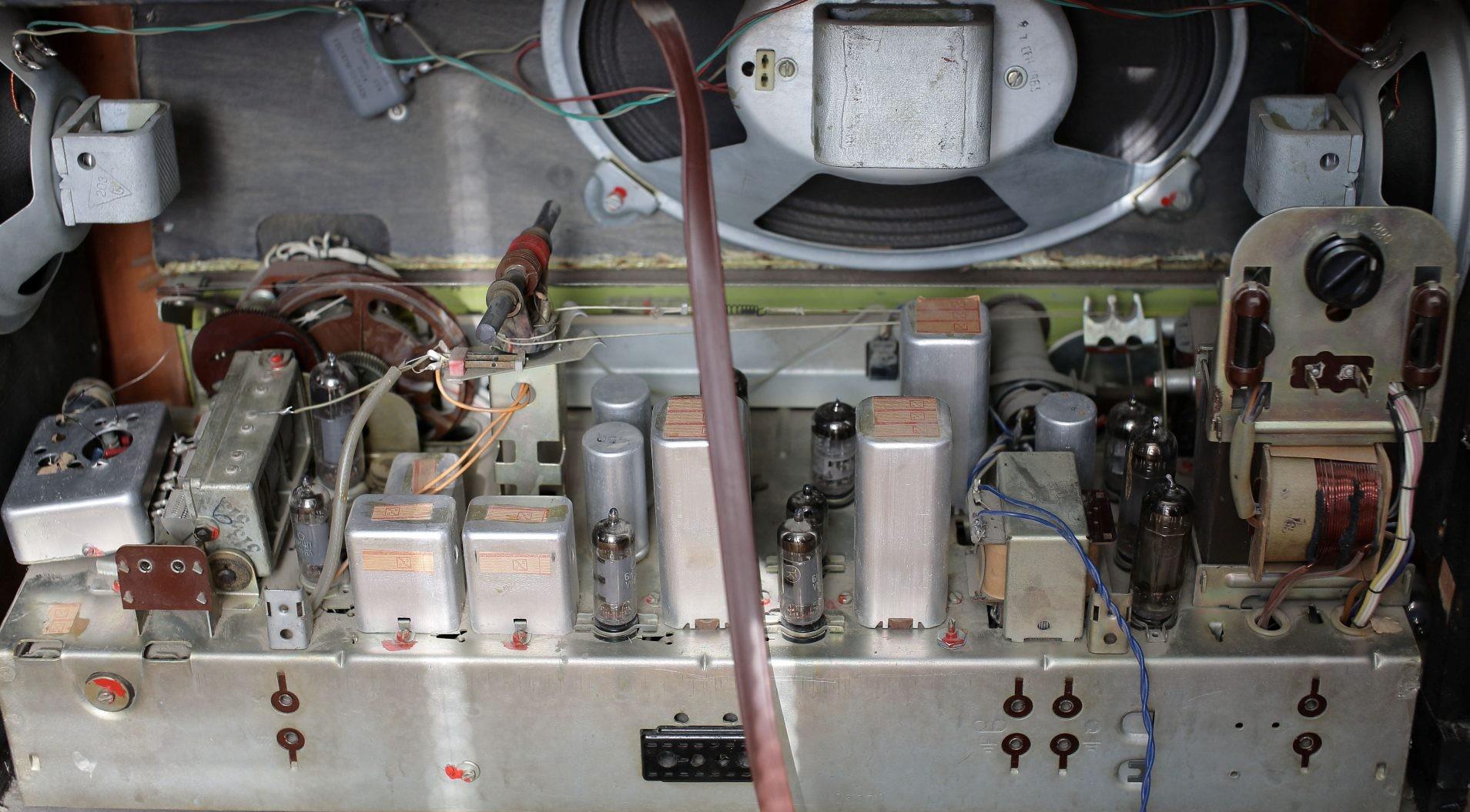

Основной конструктивной особенностью приемника является электромеханический способ управления: настройка, переключение диапазонов и регулировка громкости осуществляются с помощью специальных электродвигателей. На лицевой панели расположены шесть ручек и клавишный переключатель рода работы. Также имеется узкая длинная качающаяся клавиша плавной настройки (дублирует функцию ручки настройки): нажатие на левый конец сдвигает стрелку влево, на правый — вправо. Ручки и клавиши воздействуют на агрегаты не напрямую, а через три электродвигателя, вращающие оси конденсатора переменной емкости, переменного сопротивления и барабанного переключателя диапазонов.

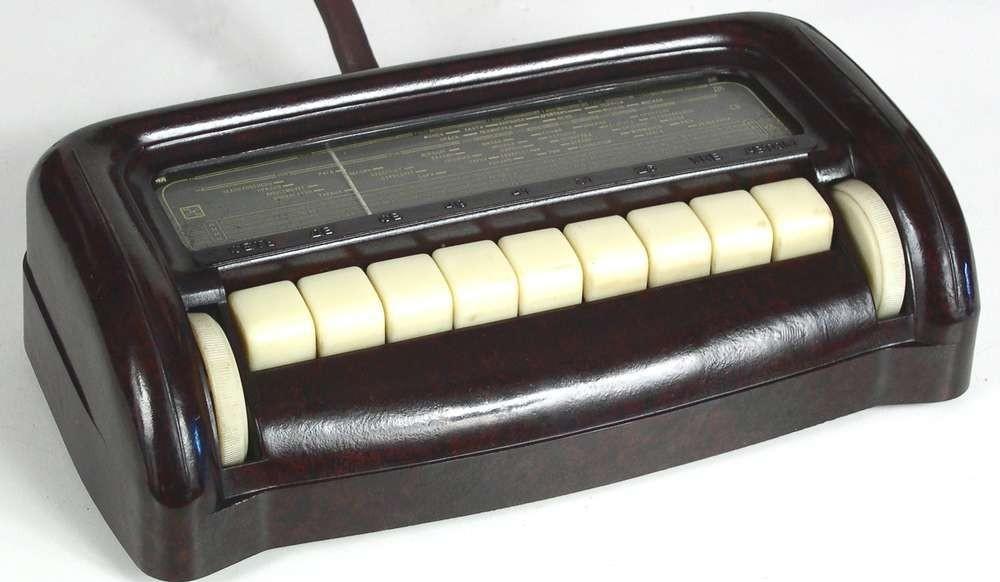

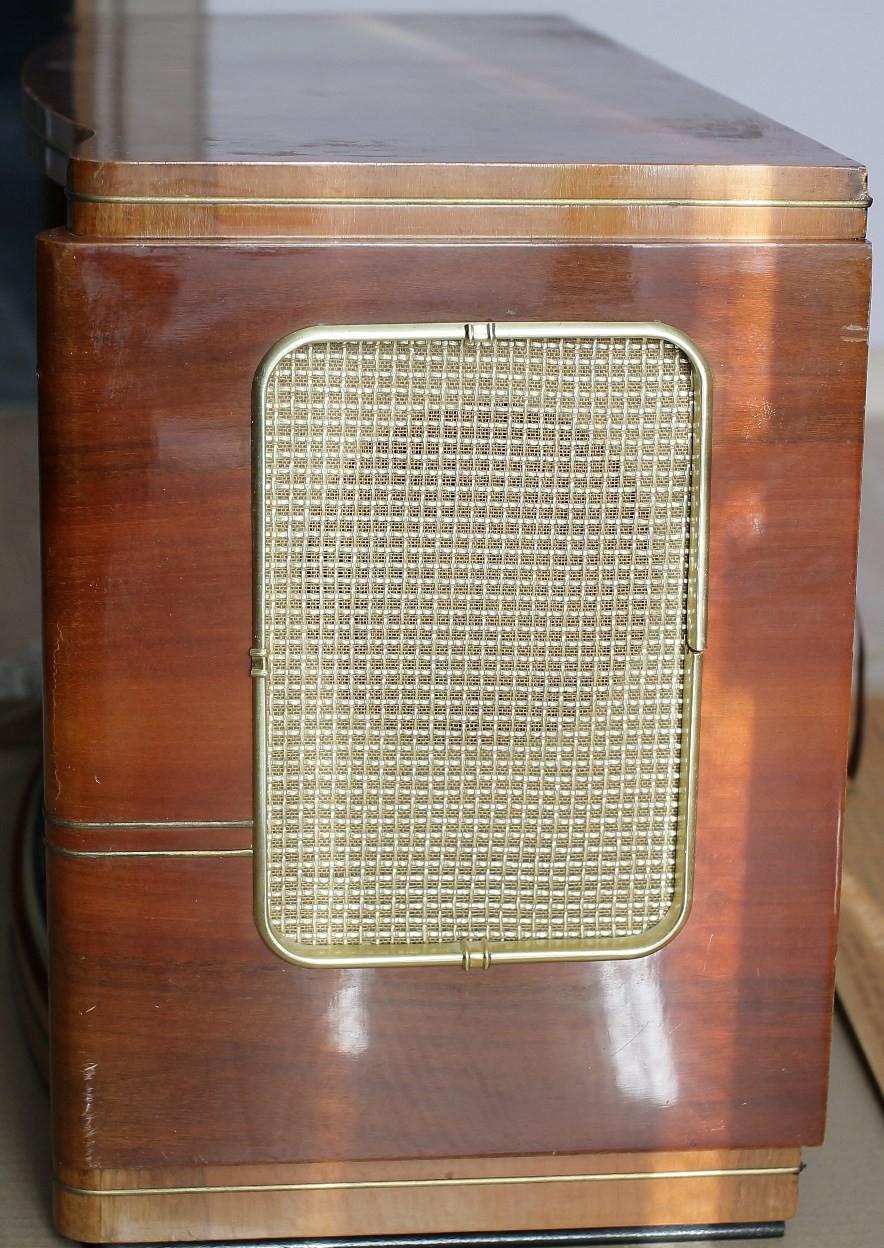

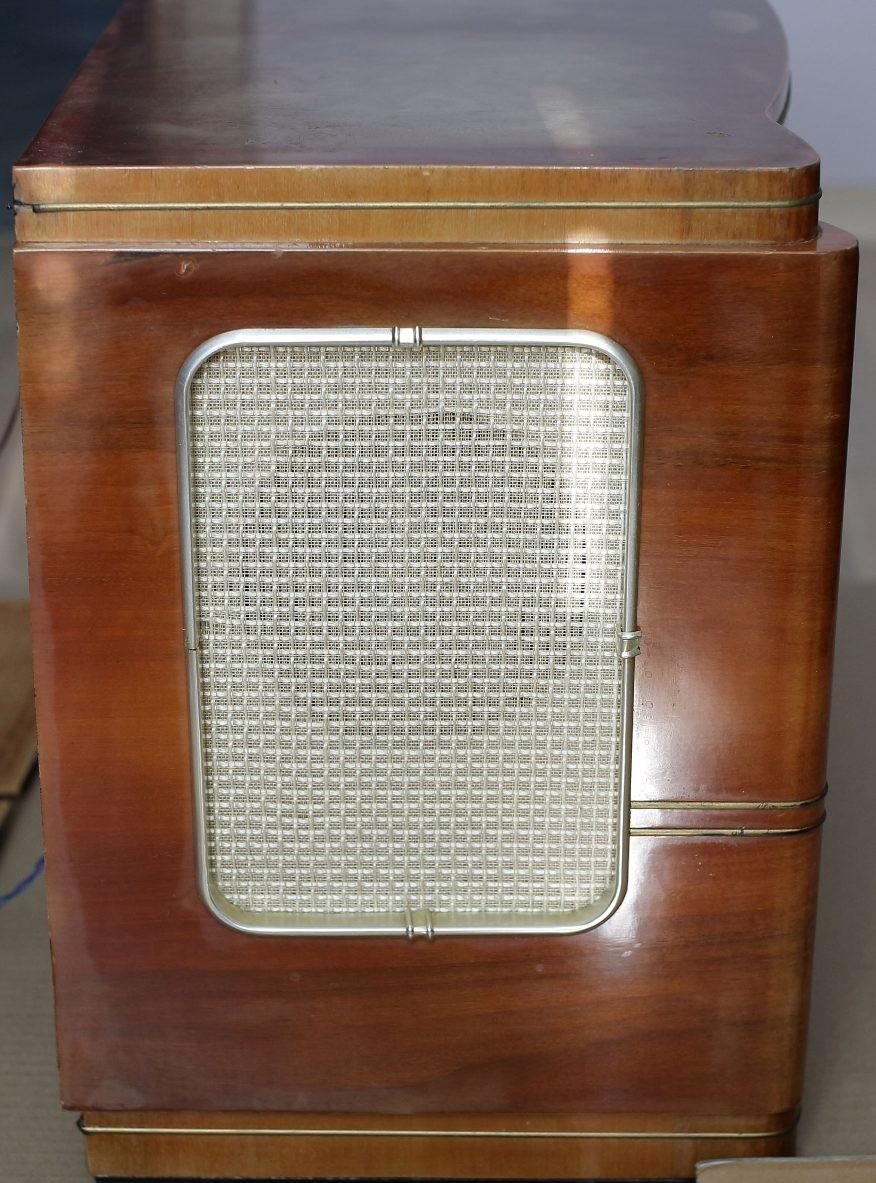

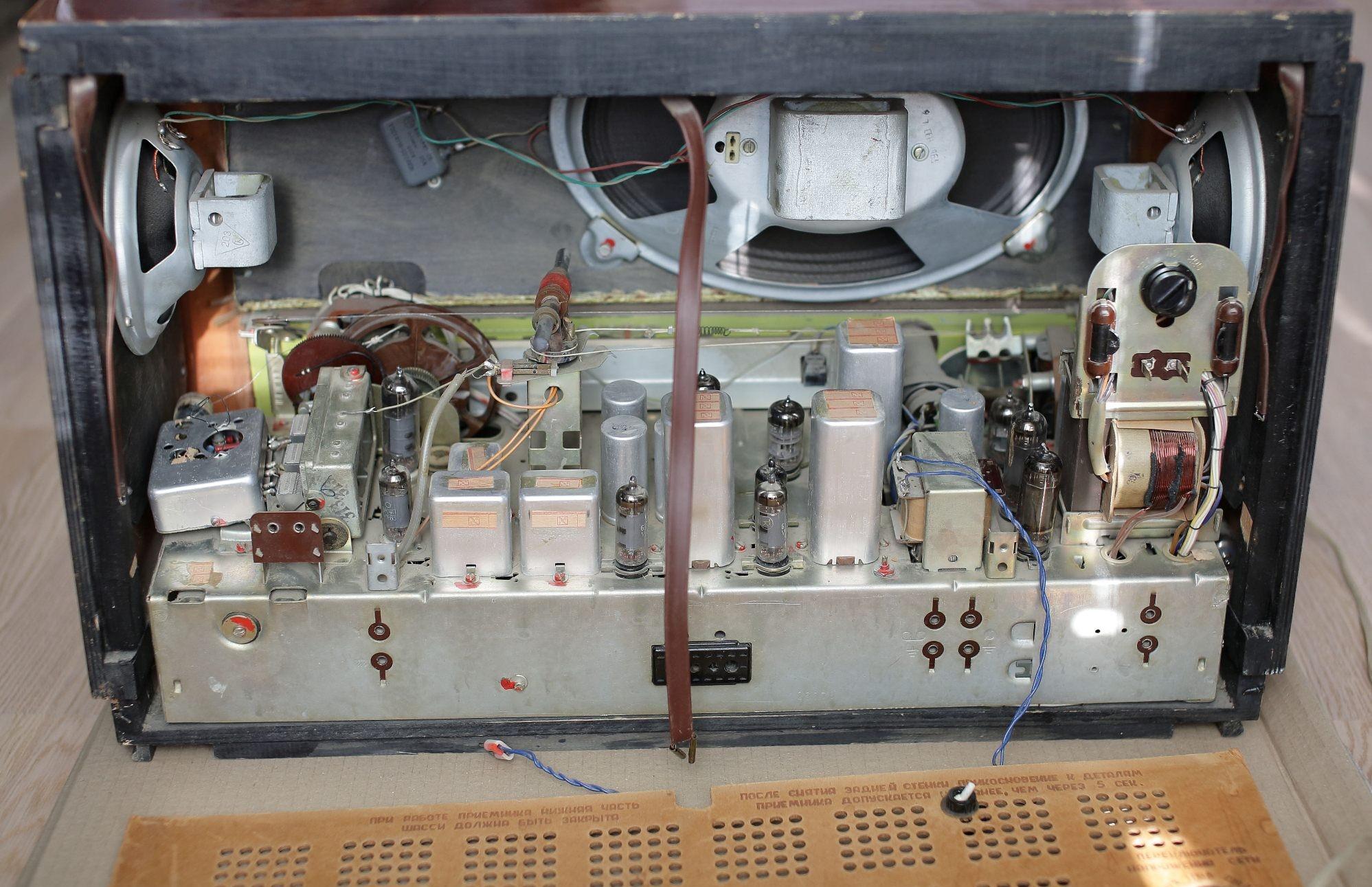

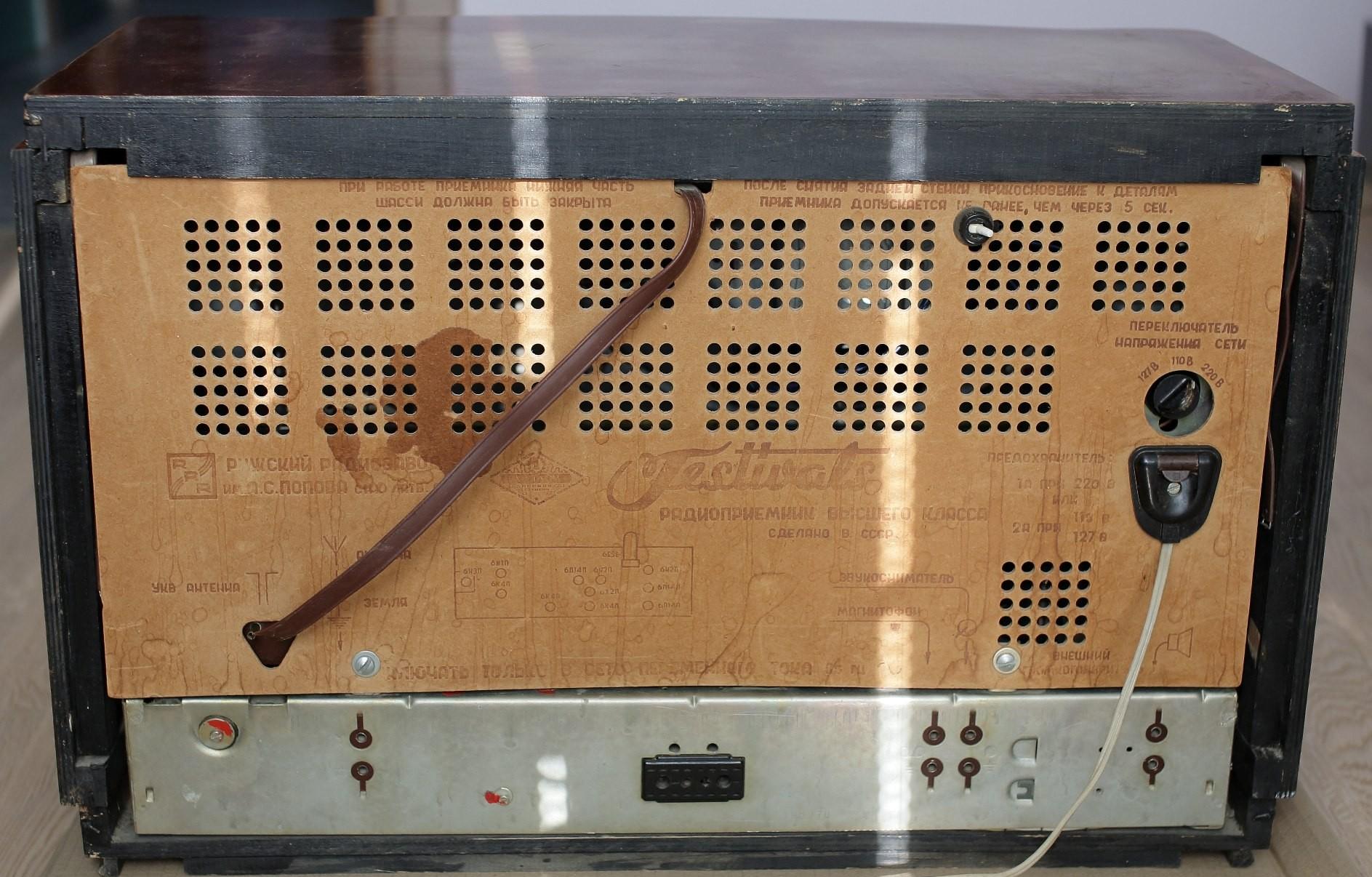

Пульт дистанционного управления подключается к приемнику через соединительную колодку и позволяет осуществлять все виды управления, кроме регулировки тембра. Внутри корпуса установлена поворотная магнитная антенна для приема на длинных и средних волнах, а также диполь для УКВ, который в хороших условиях может заменить наружную антенну для средних и коротких волн. Громкоговорители размещены в разных плоскостях, формируя акустическую систему объемного звучания. Для тех, кто интересуется акустическими системами того периода, рекомендуем ознакомиться с описанием 2-х полосной АС (пара 10ГД-30 + 10ГД-36).

Регулировка громкости с ПДУ осуществляется с помощью двигателя ЭДП-2, ось которого сопряжена с осью ползунка регулятора громкости в приемнике. Сцепление скользящее, что не мешает повороту ручки регулятора на самом приемнике. Концы обмотки V силового трансформатора по кабелю подаются на пружинные контакты ПДУ. Нажимая на регулятор громкости пульта вверх или вниз, включают цепь катушки ЭДП-2, и в зависимости от полярности напряжения двигатель вращается влево или вправо. При возврате к управлению без ПДУ следует нажать клавишу выбранного диапазона — тогда автоматически вернется в нормальное положение клавиша дистанционного управления, а органы пульта выключатся.

Особенности схемы

1. Для приема УКВ ЧМ радиостанций использована типовая схема: отдельный блок УКВ и комбинированный УПЧ, но с отдельным частотным детектором. Настройка УКВ контуров производится путем передвижения внутри катушек стальных посеребренных сердечников.
2. При приеме на длинных и средних волнах на входе приемника включаются двухконтурные полосовые фильтры, а каскад усиления высокой частоты работает по схеме апериодического усиления; нагрузкой для лампы служит активное сопротивление. В диапазоне коротких волн на входе включается одиночный настроенный контур, а усилитель высокой частоты работает по схеме резонансного усиления с настроенным контуром в анодной цепи лампы 6К4П.
3. На длинных и средних волнах для приема может быть использована внутренняя магнитная антенна, которая остается включенной и при приеме на наружную антенну; катушки антенны входят при этом составной частью в контуры входного полосового фильтра.

4. Усилитель промежуточной частоты, общий для всех диапазонов, состоит из двух каскадов. Для частоты 465 кГц первый ФПЧ четырехконтурный, а остальные – двухконтурные.
   В первом фильтре связь между катушками контуров переменная, и изменение ее используется для регулирования полосы пропускания. Эта регулировка объединена с регулированием тембра в УНЧ.
5. Роль детекторов сигнала и АРУ для тракта АМ выполняют два диода лампы 6Х2П. Для детектирования сигналов по тракту ЧМ применен отдельный детектор отношений на двух германиевых диодах типа Д2Е.

6. Автоматическая подстройка частоты может работать на всех диапазонах и осуществлена по электромеханическому принципу. Для этого напряжение с выхода усилителя промежуточной частоты подается через конденсатор С73 на сетку левого по схеме триода лампы Л11 6Н2П, на которую одновременно поступает и напряжение с частотой 50 Гц. Модулированное этой низкой частотой напряжение промежуточной частоты (465 кГц или 8,4 МГц) подается на так называемый дискриминатор, работающий на двух диодах типа Д2Е. На выходе дискриминатора выделяется напряжение частоты 50 Гц, величина и фаза которого зависят от степени отклонения промежуточной частоты от номинала, т. е. от 465 кГц или 8,4 МГц. Это напряжение усиливается далее лампой Л12 6П14П, в анодную цепь которой включена обмотка электродвигателя ЭПД-1. В зависимости от фазы напряжения, поступившего от дискриминатора, электродвигатель вращает ось агрегата переменных конденсаторов вправо или влево до тех пор, пока получится точная настройка, т. е. частота напряжения на выходе усилителя промежуточной частоты станет равной точно 465 кГц или 8,4 МГц. Система автоматической подстройки выключается посредством отключения анодного напряжения от лампы Л11 и экранного напряжения от лампы Л12.
7. В УНЧ переменное сопротивление регулятора громкости снабжено двумя отводами для тонкомпенсации. Регулирование тембра осуществляется между первым и вторым каскадами предварительного усиления переменным сопротивлением R73 в области нижних и сопротивлением R74 – в области верхних звуковых частот. Отрицательная обратная связь подается с вторичной обмотки выходного трансформатора в цепь катода лампы первого каскада и в цепь сетки лампы второго каскада предварительного усилителя.
8. Схема оконечного каскада двухтактная. Фазоинверсного каскада в приемнике нет, а необходимый поворот фазы напряжения, поступающего на сетку лампы во втором плече оконечного каскада, получается в самом же каскаде (сетка второго плеча “заземлена”, а напряжение вводится со стороны катода). Экранирующие сетки оконечного каскада включены так, что лампы работают в режиме, промежуточном между триодом и пентодом.

9. Выпрямители для питания анодных цепей и получения сеточного смещения – отдельные. Первый работает на селеновом выпрямителе типа АВС-120-270 по двухполупериодной мостовой схеме, а второй – по однополупериодной схеме на германиевом диоде типа Д2Б.
10. Электродвигатели ЭДП, управляющие настройкой, переключением диапазонов и регулированием громкостью, одинаковых габаритов, асинхронные с конденсаторным сдвигом фаз и различаются только данными обмоток.

Детали и компоненты

Выходной трансформатор. Первичная обмотка имеет 2х1250 витков провода ПЭЛ 0,14 с отводом от 250 витков в каждой половине, считая от середины обмотки (сопротивление 180+200 Ом); вторичная обмотка I -35+15+30 витков (считая от заземленного конца) ПЭЛ 0,47 и вторичная обмотка II – 50 витков ПЭЛ 0,47. Сердечник из пластин Ш-20, набор 30 мм.

Дроссели. Дроссель накала Др1 содержит 15 витков провода ПЭЛ 0,8. Дроссель фильтра Др2: основная обмотка (Н1-К1) – 3300 витков ПЭЛ 0,15 (сопротивление 285 Ом) и компенсационная обмотка – 100 витков ПЭЛ 0,15 (сопротивление 9,8 Ом).

Силовой трансформатор. Сетевая обмотка состоит из 2х (315+50) витков провода ПЭЛ 0,38 (сопротивление 18,2 Ом). Повышающая обмотка содержит 700 витков ПЭЛ 0,29 (сопротивление 34,2 Ом). Обмотка питания электродвигателей имеет 2х50 витков ПЭЛ 0,59 (сопротивление 1,4 Ом). Обмотка моста содержит 45 витков ПЭЛ 0,29 (сопротивление 2,4 Ом). Обмотка накала ламп имеет 17+4 витка ПЭЛ 1,0 (сопротивление 0,1 Ом). Сердечник из пластин Ш-20, набор 45 мм.

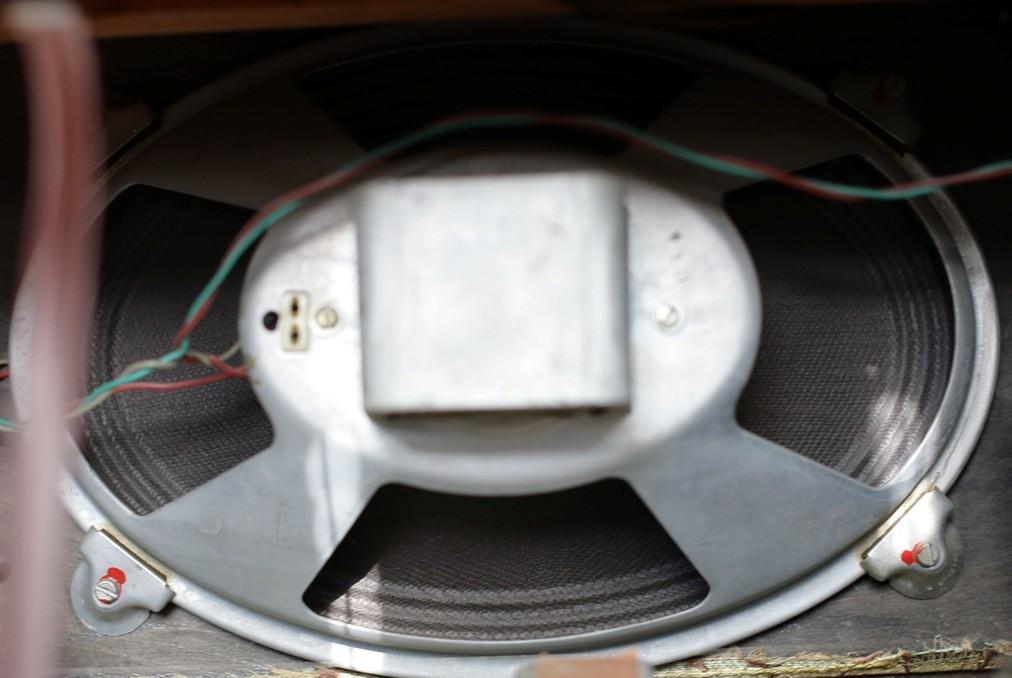

Громкоговорители. Громкоговоритель Гр1 типа . Звуковая катушка состоит из 50+47 витков провода ПЭЛ 0,15 (сопротивление постоянному току 7,8 Ом). Громкоговорители Гр2 и Гр3 типа . Звуковые катушки содержат по 42+39 витков ПЭЛ 0,12 (сопротивления постоянному току по 10 Ом). Громкоговоритель Гр4 типа . Звуковая катушка имеет 33+30 витков ПЭЛ 0,06 (сопротивление постоянному току 8,0 Ом).

Электродвигатели. Двигатель для настройки приемника типа ЭПД-1. Его сетевая обмотка (5-6) состоит из 2х3 100 витков провода ПЭЛ 0,12 (сопротивление 2х366 Ом), а анодная (1-2) – из 2х5000 витков ПЭЛ 0,1 (сопротивление 2х900 Ом). Двигатель для регулирования громкости типа ЭДП-2. Его сетевая обмотка (5-6) имеет 2х1000 витков ПЭЛ 0,12 (сопротивление 2х105 Ом), управляющая (1-2) 2х300 витков ПЭЛ 0,38 (сопротивление 2х3,7 Ом). Двигатель для переключения диапазонов типа ЭПД-3. Его сетевая обмотка (5-6) содержат 2х3100 витков ПЭЛ 0,12 (сопротивление 2х365 Ом), а управляющая (1-2) – 2х225 витков ПЭЛ 0,49 (сопротивление 2х1,7 Ом).
