Готовые платы усилителя ОМ 2.5 (100 Вт)

Предлагаем к покупке готовые печатные платы оконечного усилителя мощности ОМ 2.5. В наличии на складе. Изделия выполнены строго по схеме Олега Оплеухи, обеспечивающей высокое качество звука и надежность. Платы полностью проверены, отлажены и готовы к интеграции в ваши акустические системы. Данная схема является классикой Hi-Fi аудио, предлагая отличный баланс между мощностью и чистотой звучания. Если вам требуются решения для низкочастотного диапазона, рекомендуем обратить внимание на усилитель для сабвуфера класса D на TPA3116.

Усилитель отлично подойдет для сборки мощных двухполосных или трехполосных колонок. В текущем производстве используются обновленные платы с доработками, включая установку предохранителей по плечам питания для дополнительной защиты транзисторов.

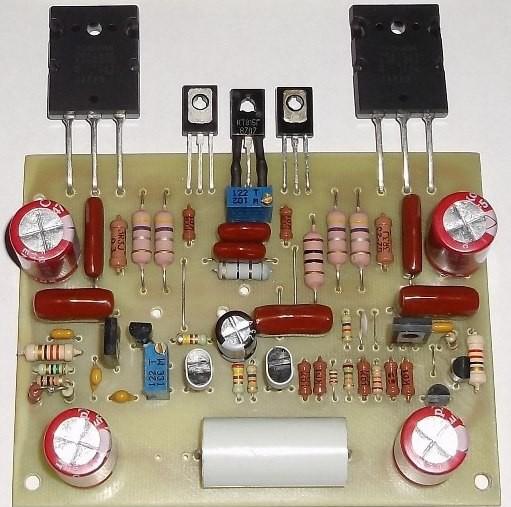

Старая версия платы усилителя

В текущем производстве используются обновленные платы с доработками, включая установку предохранителей по плечам питания для дополнительной защиты транзисторов.

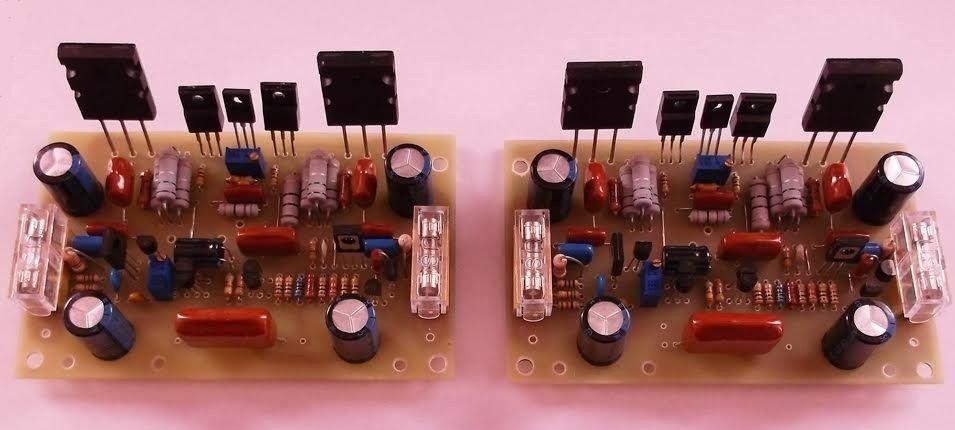

Новые платы усилителя мощности ОМ 2.5

Схема и доработки платы ОМ 2.5

Ниже приведены основные параметры, подтверждающие высокие аудиотехнические характеристики данной схемы:

Частотный диапазон (относительно 10 кГц, -0,1дБ): 25 – 40000 Гц
Частотный диапазон (относительно 10 кГц, -1дБ): 8 – 125000 Гц

Частотный диапазон (относительно 10 кГц, -3дБ): 4 – 250000 Гц
Максимальная выходная мощность (8 Ом, 1 кГц): 97,4 Вт
Максимальная выходная мощность (8 Ом, 20 кГц): 96,7 Вт
THD+N (Pвых <= 60 Вт, 20 кГц): <= 0,0009%
THD+N (Pвых макс, 1 кГц): 0,003%
THD+N (Pвых макс, 20 кГц): 0,008%
Макс. скорость нарастания (диф. каскад): 225 В/мкс

Макс. скорость нарастания (КУН): 187 В/мкс
Диапазон питающих напряжений: +/- 20В … +/- 60В
Номинальное напряжение питания (100 Вт, 4 Ом): +/- 36В
Номинальное напряжение питания (100 Вт, 8 Ом): +/- 48В

Усилитель ОМ 2.5 демонстрирует отличные результаты в паре с широкополосными динамиками и мидбасами. Для более сложных многополосных систем можно рассмотреть вариант OM 2.7 со стрелочными индикаторами, который предлагает дополнительные возможности индикации.

Стоимость и заказ: Цену уточняйте. Все вопросы и предложения пишите на почту:

Также в нашем ассортименте представлены другие решения для аудиосистем, например, классический усилитель мощности на транзисторах 2N3055.
