История создания АС Электроника с металлическим диффузором

Всё началось на всемирной выставке в Осаке (Япония) в 1976 году, где были представлены «супер идеальные» колонки, работающие в поршневом режиме во всём диапазоне частот. Это стал настоящий технический прорыв: в поршневом режиме скорость распространения радиальных изгибных волн настолько велика, что диффузор движется как единое целое. Эти АС обладали ровной АЧХ (35Гц -35кГц ±1,5 дБ) и нелинейными искажениями ниже в 1000 раз психофизиологических порогов заметности. Подробнее о том, как развивалась индустрия, можно узнать из истории создания динамиков в АС серии «Электроника».

Над этой разработкой трудились специалисты лидеров HI-FI рынка того времени. В консорциум вошли японские компании Sanyo (и её акустическое подразделение OTTO), Sony (чьи модели SS-G5, SS-G7, SS-G9 считались эталоном), Yamaha (имевшая опыт в купольных СЧ динамиках), ряд американских производителей и молодая на тот момент английская компания Wilson, чья концепция и была выбрана за основу.

На выставке данная акустика была представлена под маркой Fisher. Угасающая компания была куплена концерном Sanyo, и выпуск таких АС должен был возродить легендарный бренд. Для Европы и США они назывались Fisher 1200 Studio Standard (STE 1200), для внутреннего рынка Японии – OTTO SX-P1.

Путь советских инженеров к технологии

История отечественных «супер идеальных» колонок началась на международной конференции в 1977 году в Западной Германии. Одним из участников был высокопоставленный член ЦК КПСС, меломан и поклонник качественной музыки. На фуршете в заключение конференции, его внимание привлекла необычайно завораживающая и «живая» музыка. Наш делегат заинтересовался источником звука – это были Fisher 1200 Studio Standard. Представитель Англии отпустил шутку, вроде того, что в СССР – кроме ракет и подводных лодок – больше делать ничего не умеют… После возвращения советской делегации в Москву пришёл груз – Fisher 1200 Studio Standard. Это был подарок от немецких друзей.

На очередном докладе ЦК партии о развитии товаров народного потребления было заявлено, что к предстоящему съезду ЦК КПСС будут представлены и запущены в производство новые АС высшего класса сложности, работающие в поршневом режиме. Тем временем Fisher 1200 Studio Standard были разобраны по винтику и изучены.

Задание было дано ведущим КБ и радиотехническим предприятиям Министерства электронной промышленности СССР. Но, несмотря на затраченные усилия и средства, никому не удалось изготовить даже опытного образца. Руководители, несмотря на страх потерять свои места, в один голос заявляли, что советская промышленность не располагает такими технологиями и отстает на двадцать лет от зарубежных разработок. Военная же промышленность в СССР, как известно, наоборот, опережала мировую. Шутка английского делегата оправдывалась.

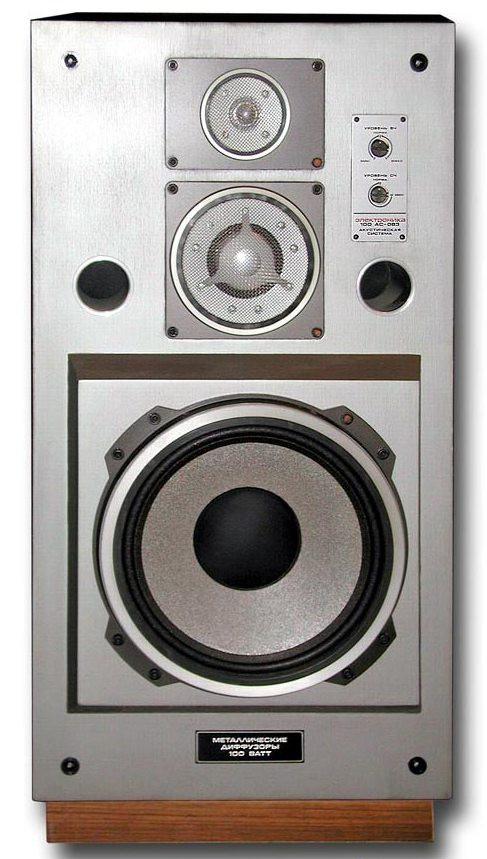

Тогда проект был отдан на НПО «Торий» в г. Москва, выпускавший в то время комплектующие для атомных подводных лодок. Где уже к концу 1980г создают опытные образцы. А через два года запускается серийное производство АС под названием Электроника 100АС 060. Экономии не было ни в чём, с затратами не считались. Например, звуковые катушки и магнитные системы динамических головок проектировались с учётом сопротивления соответствующих звеньев фильтров и их влияния на параметры Тиля-Смолла. НЧ диффузоры изготавливались на прецизионном оборудовании – никелевый сплав напылялся на специальные поролоновые формы, которые помещались в высокотемпературную печь, где никель вспенивался до строго определённой структуры. Затем вручную шла наклейка на никелевое основание алюминиевой фольги. Купол СЧ-головки наращивался внешними слоями сапфира на алюминиевой подложке в специальной камере. ВЧ излучатель имел кольцевую диафрагму с тончайшими прорезями, полученными с помощью лазера и бескаркасную алюминиевую катушку. Корзины всех динамиков выливались под высоким давлением из алюминиевого сплава и имели массивные основания. Многозвенные фильтры с линейной фазой не только фильтровали сигнал, но и компенсировали реактивное сопротивление головок и их частотно-временные отклонения. Для вибродемпфирования пятислойных стенок корпуса в опытных образцах использовались те же материалы, что и в атомных подводных лодках.

Звучание и характеристики

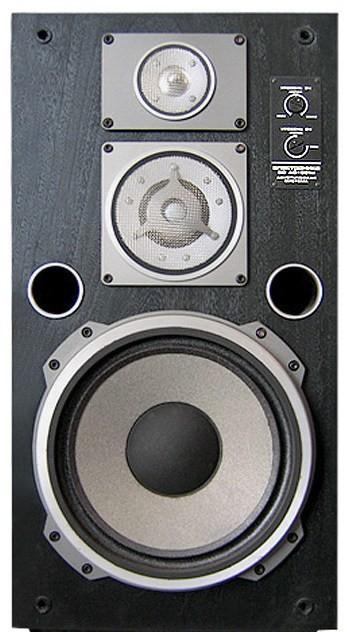

Далее было налажено производство ещё 7 моделей АС, наиболее популярными из которых были . Главным минусом новых моделей было использование таких же НЧ и СЧ-головок в малогабаритных корпусах, что сказывалось на звучании в основном в басовой и мидбасовой области звукового сигнала. Из-за сложного процесса производства и высокого процента брака, данные АС выпускались небольшими партиями около 1000 пар в год. Стоимость в розничной сети одной 100АС была 540 рублей, а затраты на изготовление были в два с половиной раза больше, разницу в цене предприятию, естественно, доплачивало государство.

После выпуска первых серийных образцов проводились сравнительные субъективные экспертизы, выполненные совместно с Ленинградским Домом радио и фирмой “Мелодия”, где принимали участие помимо конструкторов, профессиональные звукорежиссеры и музыканты. Для прослушивания были выбраны лучшие зарубежные АС того времени (Wilson, Onkyo, JBL, Yamaha, Diatone, Sony, Kef, Tannoy, Technics и др.), но оригинальных АС Fisher на прослушивании не было. В ходе прослушивания Электроника показала не плохие результаты, разработчики праздновали победу. Их звучание характеризовалось как чёткое, детальное, в меру аналитичное с хорошей артикуляцией и динамикой. Также отмечалась хорошо прорисованная сцена и натуральная подача звуковых образов. Используемый тракт состоял из ламповой усилительной аппаратуры, а в качестве источников выступали катушечные деки и виниловые проигрыватели. Позже после появления цифровых форматов некоторые аудиофилы отмечали звучание этих АС как жёсткое, с небольшим металлическим призвуком. Другие же и по сей день считают данные АС эталоном качества и источником натурального звука. Такие довольно противоположенные мнения, скорее всего, обусловлены сложным импедансом и сравнительно высоким ЭДС самоиндукции этих колонок, исходя из чего могут возникнуть трудности при подборе транзисторного усилителя. Для сравнения с другими сложными конструкциями, рекомендуем изучить обзор 3-х полосной сферической АС на динамиках ACAlab.

АС Fisher на прослушивании не было не случайно: к концу 70х годов было полностью прекращено их производство и идея не получила продолжения. Рыночные отношения не могли потерпеть убытков от изготовления столь сложного и высокотехнологичного изделия. Розничная цена акустики не оправдывала затраты и производство было свёрнуто.

Немного информации с рунета:

Кое-что немногое, чего не смогли достичь наши разработчики (в сравнении с Otto SX-P1/Fisher STE 1200):

1. Толщина стенок корпуса 20мм против 30мм; материал обычный ДСП против композитного спец. ДСП.
2. Магниты не соответствовали параметрам, на НЧ и СЧ даже пришлось склеивать два магнита, что ухудшает концентрацию магнитного поля в зазоре.

3. НЧ диффузор у Otto имеет большую жесткость и меньшую массу, благодаря более мелкой текстуре никеля и особенностям оригинального сплава. Нет даже картонных ребер жесткости по краю диффузора в месте крепления подвеса.
4. Большая жесткость дала возможность установить жёсткий тканевый подвес с пропиткой, уменьшить добротность, что дало более высокую чувствительность, при той же резонансной частоте.
5. Катушки всех динамиков 2-х слойные, намотаны плоским проводом, включая бескаркасную катушку ВЧ, намотанную плоским алюминиевым проводом. Каркасы же СЧ и НЧ динамиков изготовлены из алюминия и приклеены металлическим диффузорам жаростойким теплопроводящим клеем. В результате чего диффузоры служат теплоотводом, радиатором, что позволяет получить линейный импеданс в очень широком диапазоне мощностей. В наших 100АС применяются обычные катушки, намотанные проводом круглого сечения и каркас из бумаги, покрытый только алюминиевой фольгой.
6. Диффузор СЧ у SX-P1 выполнен из 3х-слойного оксидированного алюминия, каждый слой с разными параметрами жесткость/вес/затухание. 100АС – 1 слой оксида алюминия, при этом такой же толщины.
7. ВЧ у 100АС выполнен вообще не из оксида алюминия, а из обычного пищевого алюминия, только высокотемпературного прессования. Кольцо (диффузор не купольный, а кольцевой у обоих АС) получилось хоть и жесткое но хрупкое, что не позволило сделать прорези в гофре мембраны. В Otto кольцо так же как и ВЧ из оксида алюминия, с прорезями и специальным демпфирующим покрытием гофра диафрагмы, что даёт возможность расширить диапазон частот в сторону радио частоты, снизить резонансную частоту, повысить динамику, и убрать присущие 100АС металлические призвуки.
8. Фильтры выполнены из аудиофильских компонентов, разводка кабелем большого сечения, позолоченные клеммы.
9. Более “дорогая” внешняя отделка (шпон дерева эбони).
