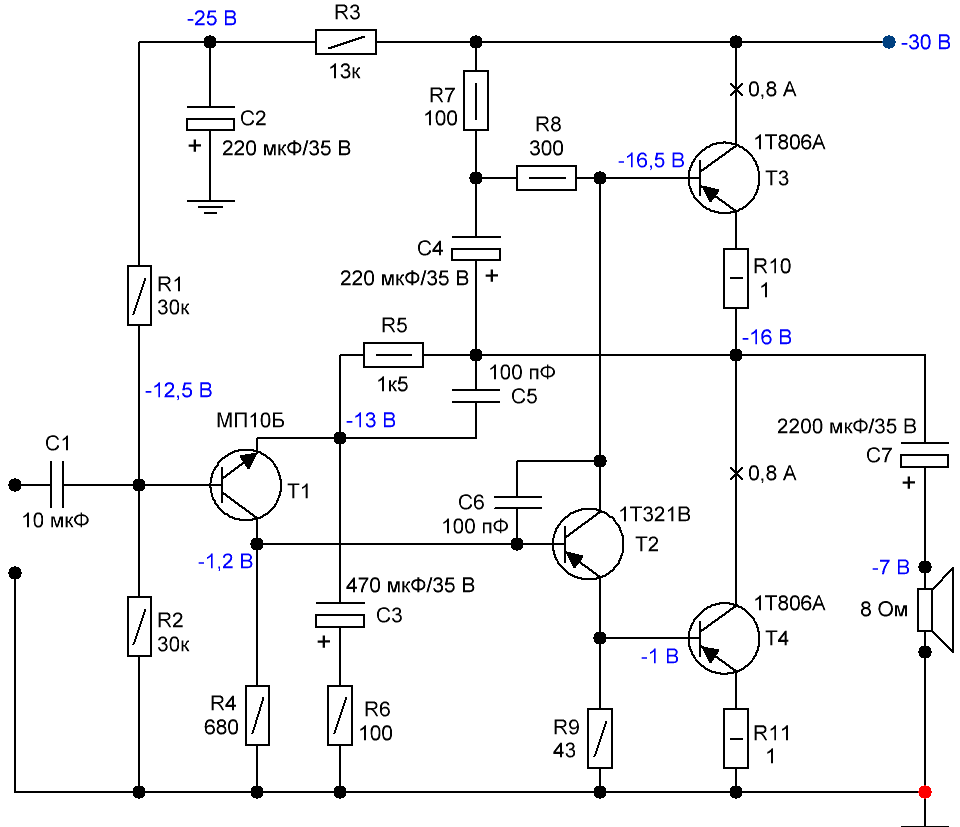

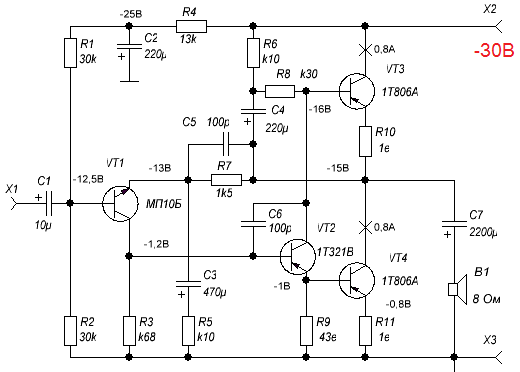

Схема усилителя представляет из себя классический усилитель JLH, но c однополярным или двухполярным питанием на выбор. Для создания данной схемы был собран и отслушал JLH на латеральной паре Renesas 2SK1058 + 2SJ162.
В качестве выходных транзисторов применена пара 1Т806А, как самых надежных по характеристикам. Драйверный транзистор установлен 1Т321В с радиатором.
Параметры с однополярным питанием (ток покоя 0,85 А):
Диапазон частот: 10 – 300000 Гц
Выходная мощность: 5- 6 Вт/8 Ом
Чувствительность до ограничения выходного сигнала: 1 В
Входное сопротивление: 30 кОм
Выходное сопротивление: 0,77 Ом

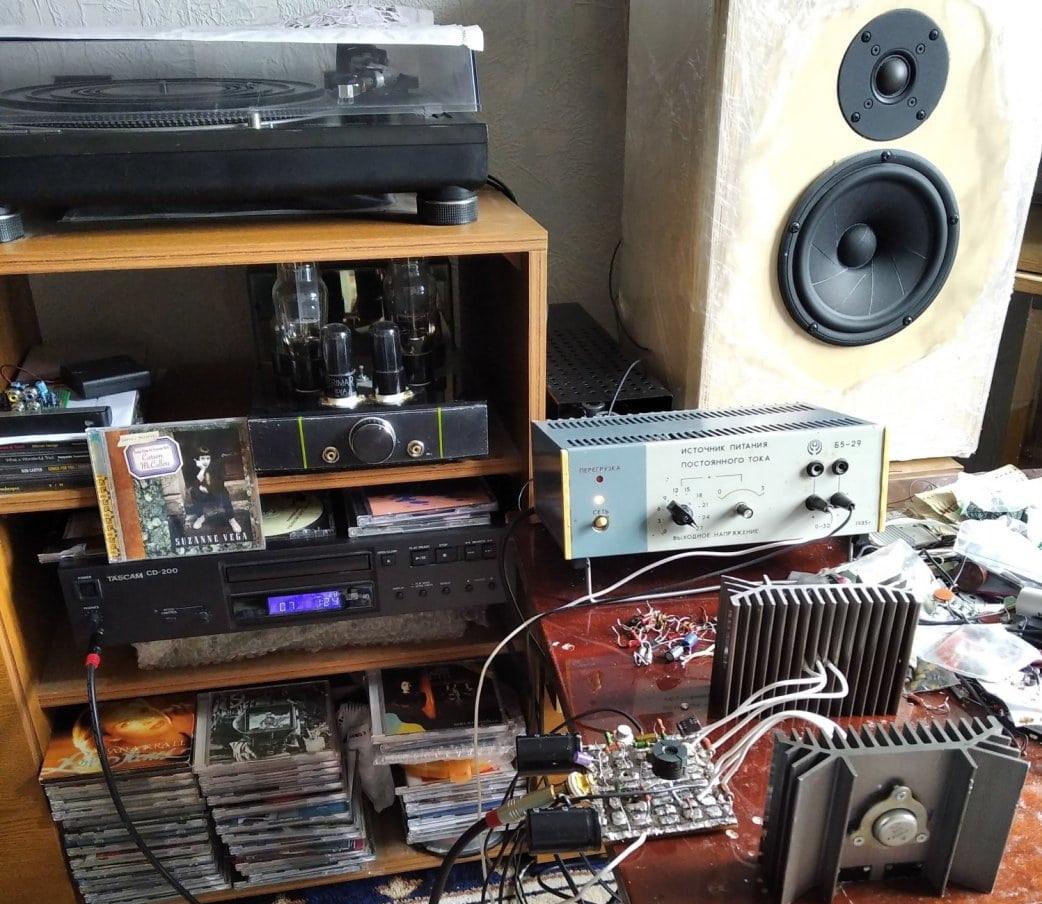

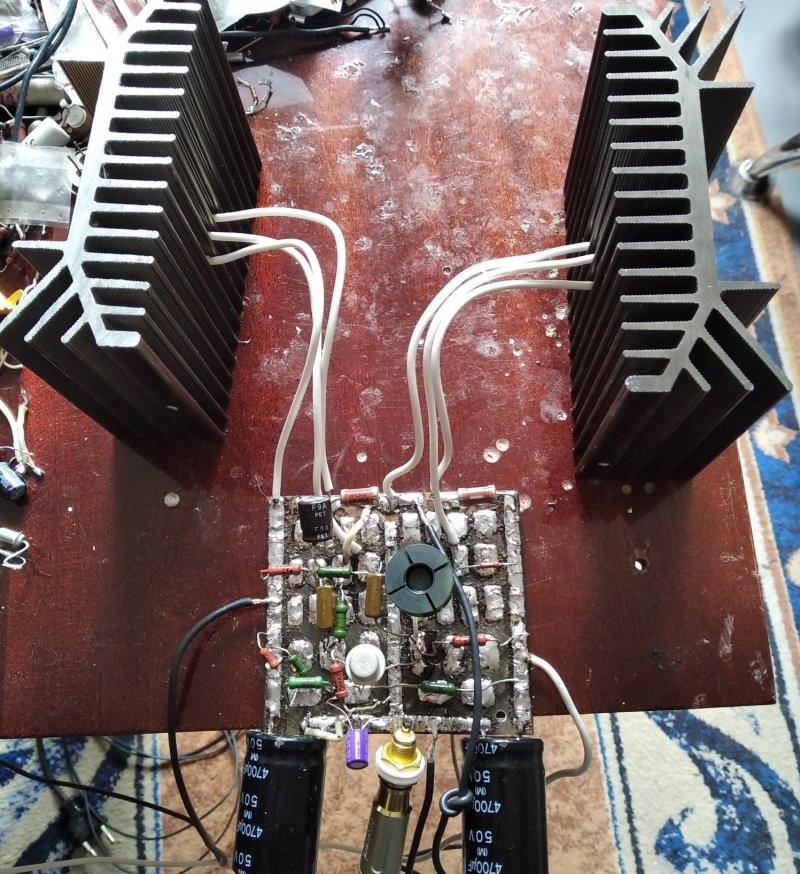

В макетном варианте каждый выходной транзистор установлен на радиатор 500 см2. С током в 1 А радиаторы нагревались до 60 °С. Для надежной работы, напряжение питания можно ограничить до 21 В, особенно летом. При снижении выходной мощности, схема отлично звучит и может работать практически от 2-3 В.

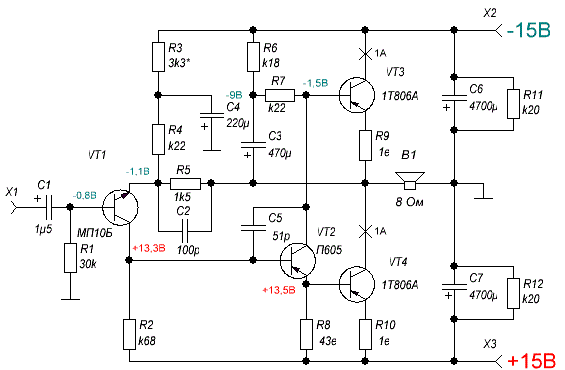

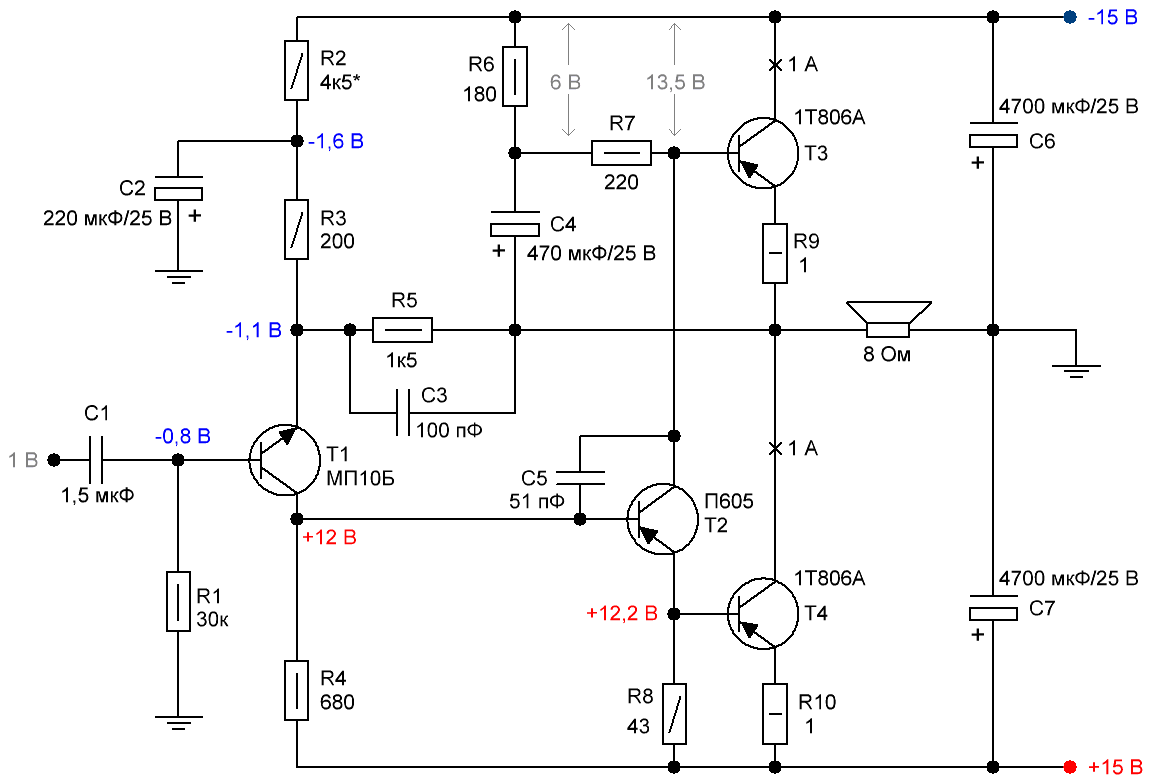

Позже схема была переведена на двухполярное питание. При небольшой доработке, драйверный транзистор Т321В был заменен на П605 с небольшим радиатором. Однополярной версии она ничем не уступает, за исключением нескольких лишних деталей. Данный вариант подойдет тем, кого смущает конденсатор на выходе.

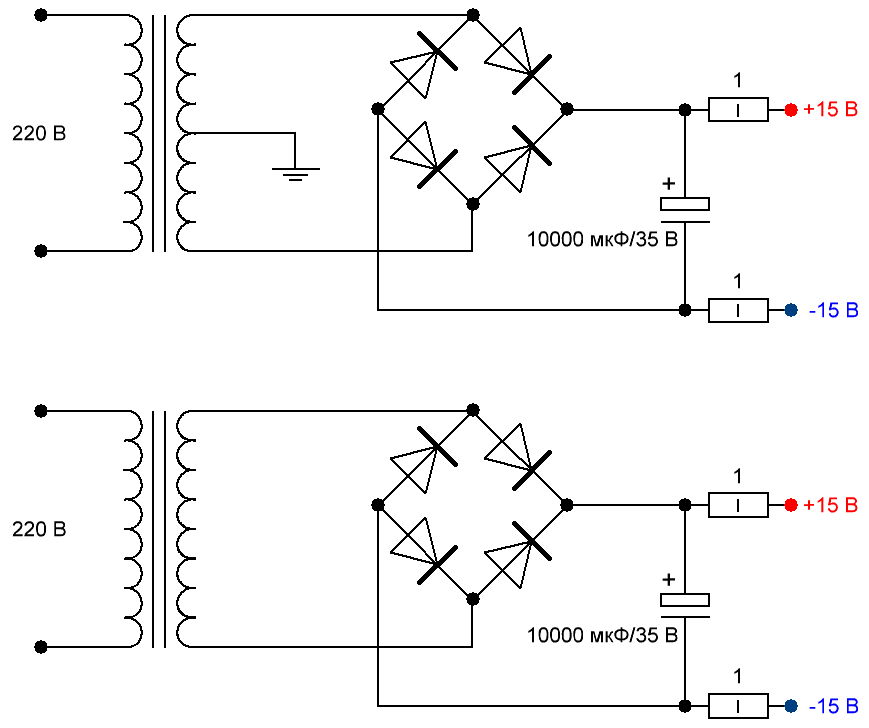

Блок питания для двух вариантов. Здесь применен простой выпрямитель на силовом трансформаторе ТН-46, все его 4 вторичные обмотки соединены последовательно, на выходе получается 25 В переменного напряжения. Выпрямленное питающее будет 29-30 В. В диодном мосту применены диоды Д302-Д305 или Шотки. Емкость силового конденсатора взята 10000 мкФ на напряжение питания 35-50 В. Пара резисторо в плечах питания 1 Ом/1 Вт служат для контроля тока, защиты от аварии, фильтрации и сглаживания броска тока при заряде питающего конденсатора. Схемы блоков питания для двухполяного и однополярного вариантов представлены ниже:

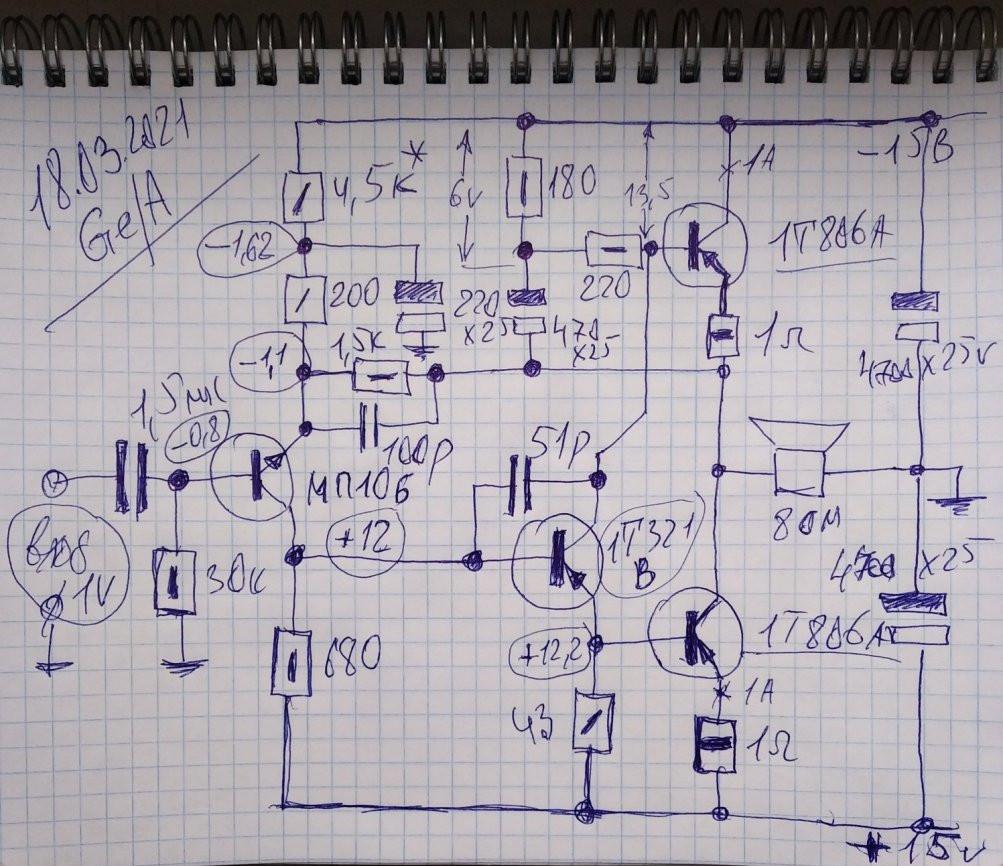

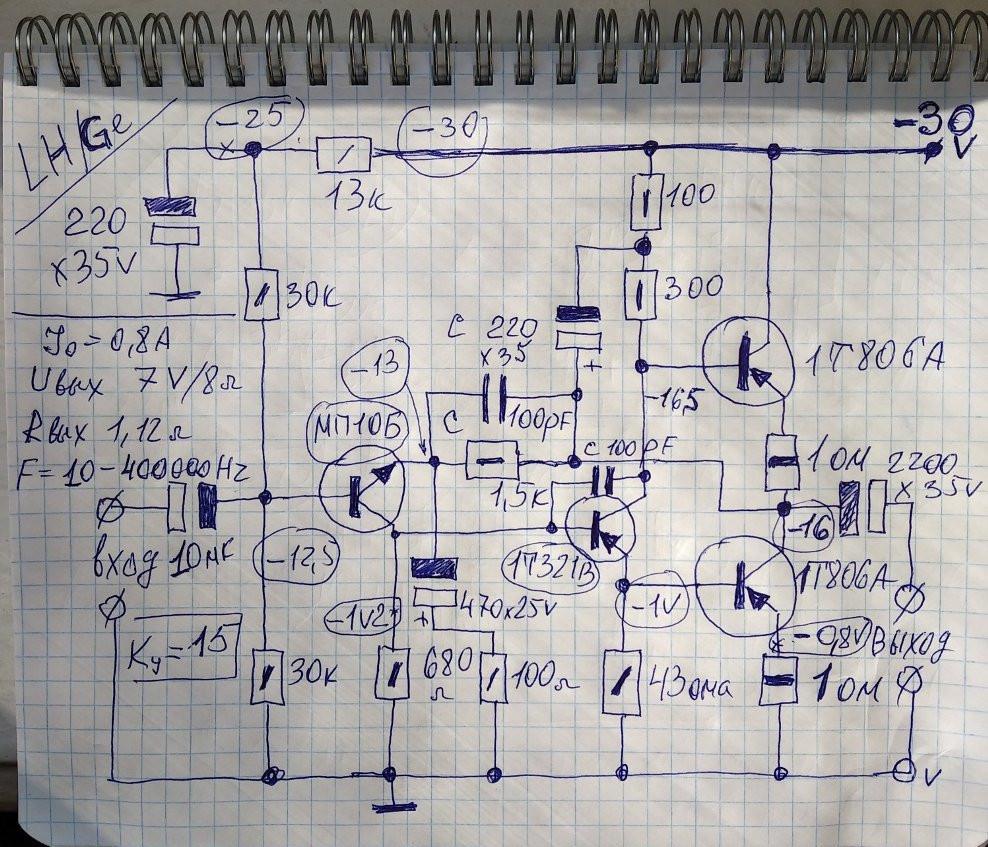

Первые наброски схем:
Автор работы: Александр Бокарев
