Усилитель композит на LT1210, мощность не более 15 Вт на канал. Операционный усилитель выполнен на OPA827 (постоянное напряжение на выходе 0,1-0,2 мВ). Но пробовал и с различными другими, начиная с самых простых TL071 и NE5534 никаких проблем, LT1210 отлично со всем дружит, хороший недорогой вариант будет с OPA134 (постоянное напряжение на выходе 2 мВ). Регулировка громкости Никитина.
Стабилизатор напряжения выполнен на M5230L. Нагрев алюминиевых радиаторов незначительный, при длительном прослушивании на максимуме, лишь немного теплые. Великолепное звучание и детальность в музыке. Тишина в простое на выходе, подключал наушники, ничего не услышал.

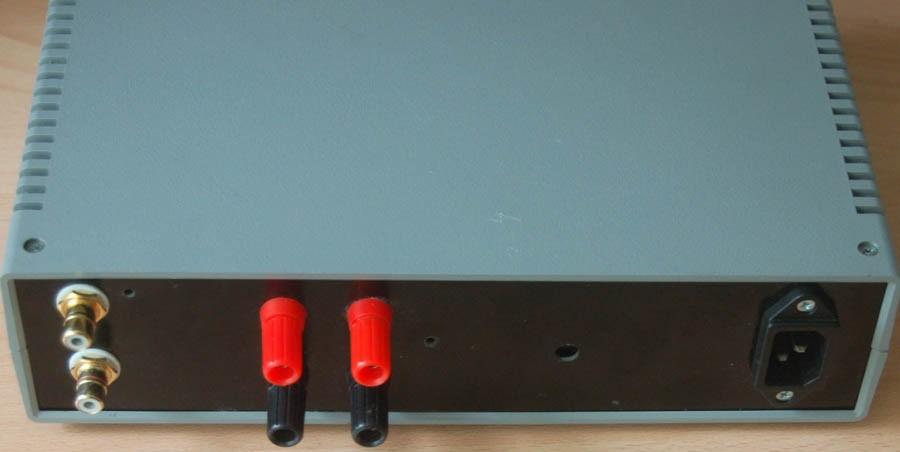

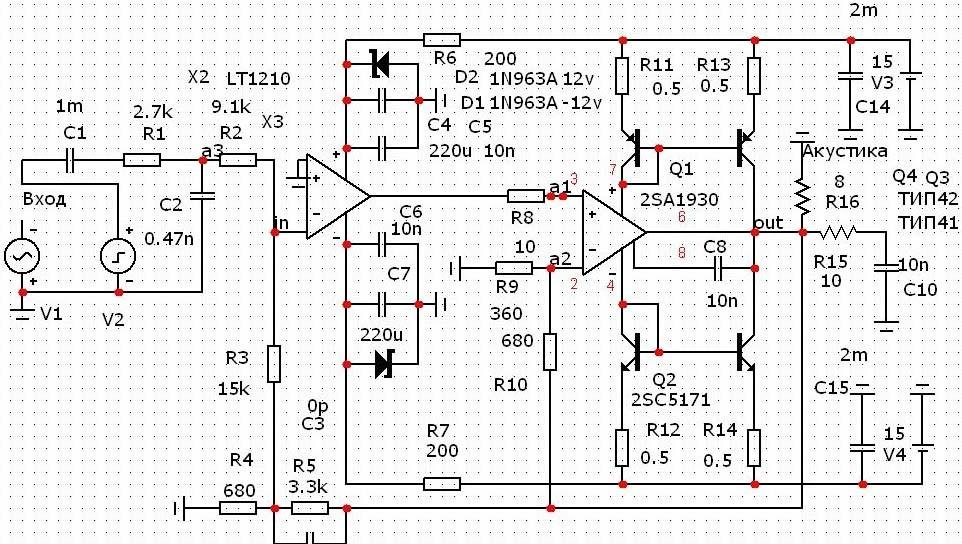

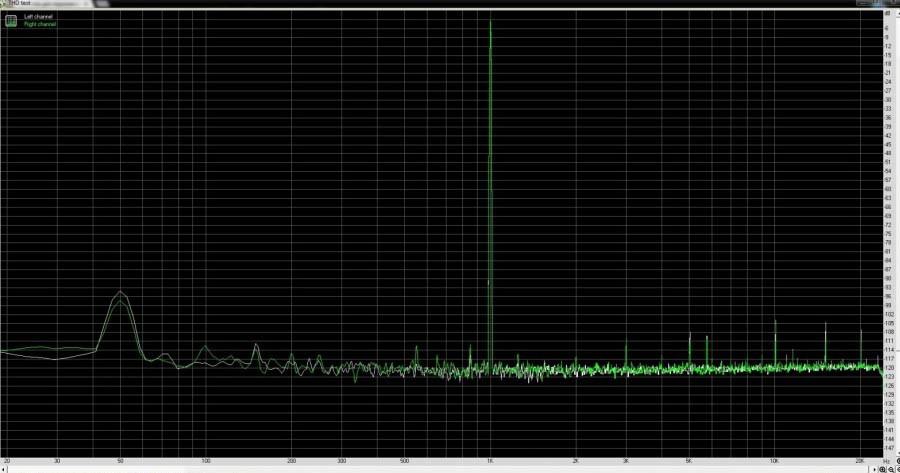

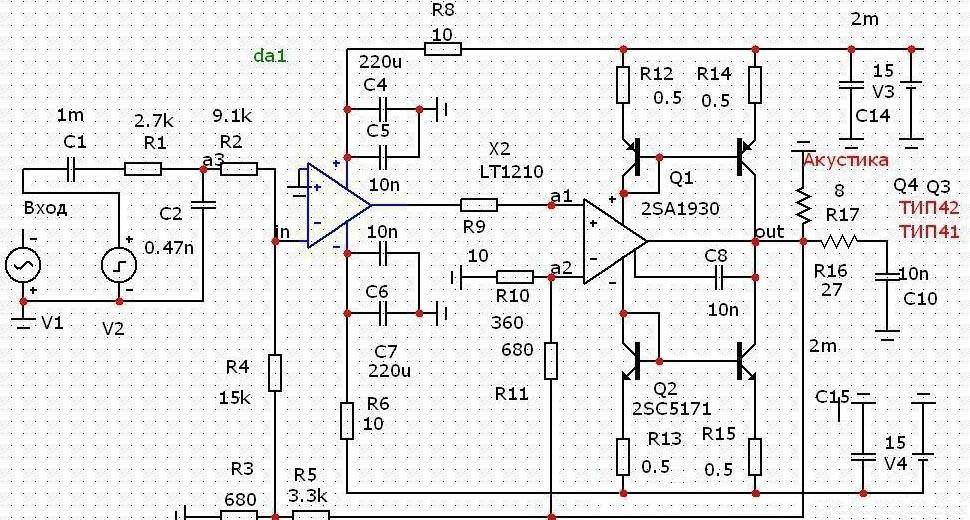

Хороший такой мониторный усь, прост, и запуск с полпинка без всяких настроек. LT1210 только сложнее найти в продаже и стоит не совсем уж дешево. А так, рекомендую к повтору. Схему я собрал только без токовых зеркал (вторая схема).

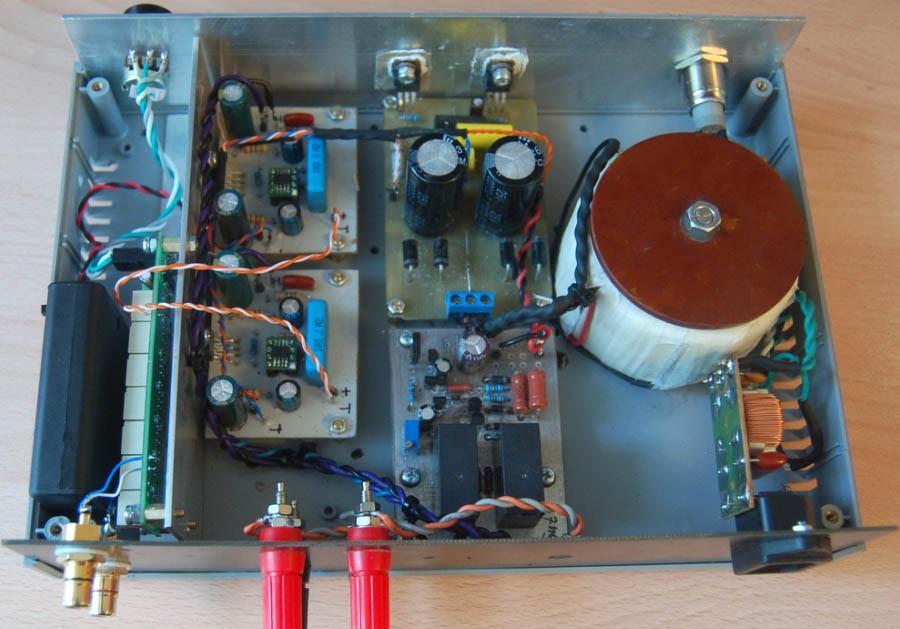

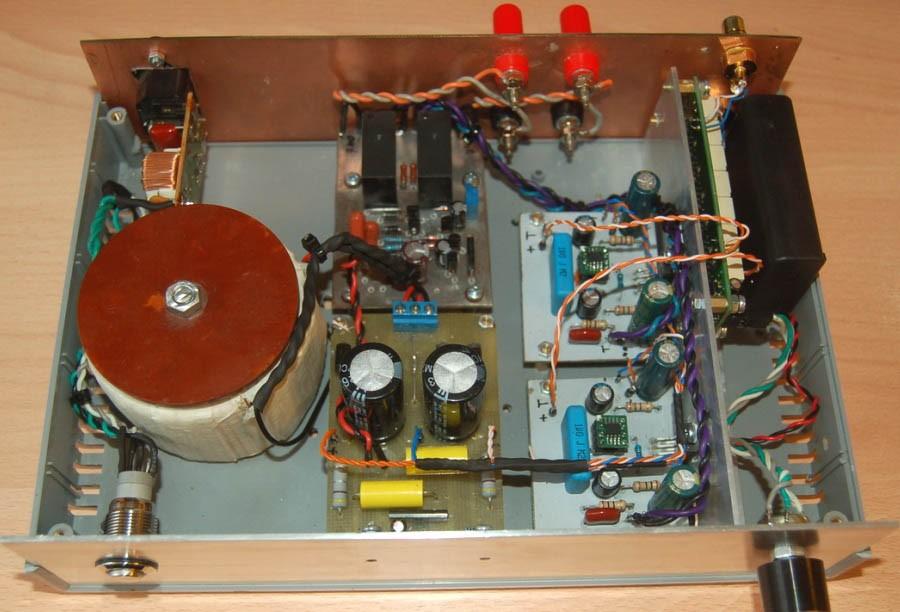

Внутри (лицом к слушателю): Слева трансформатор, антивандальная кнопка включения питания, у сетевого разъема – плата сетевого фильтра. По центру, у выходных клемм – плата с защитами АС. Чуть ниже находится блок питания. Правее расположены платы усилителей. Теплоотводом служит алюминиевая пластина. В правой части корпуса – регулировка громкости с платой.
Схема сетевого фильтра:

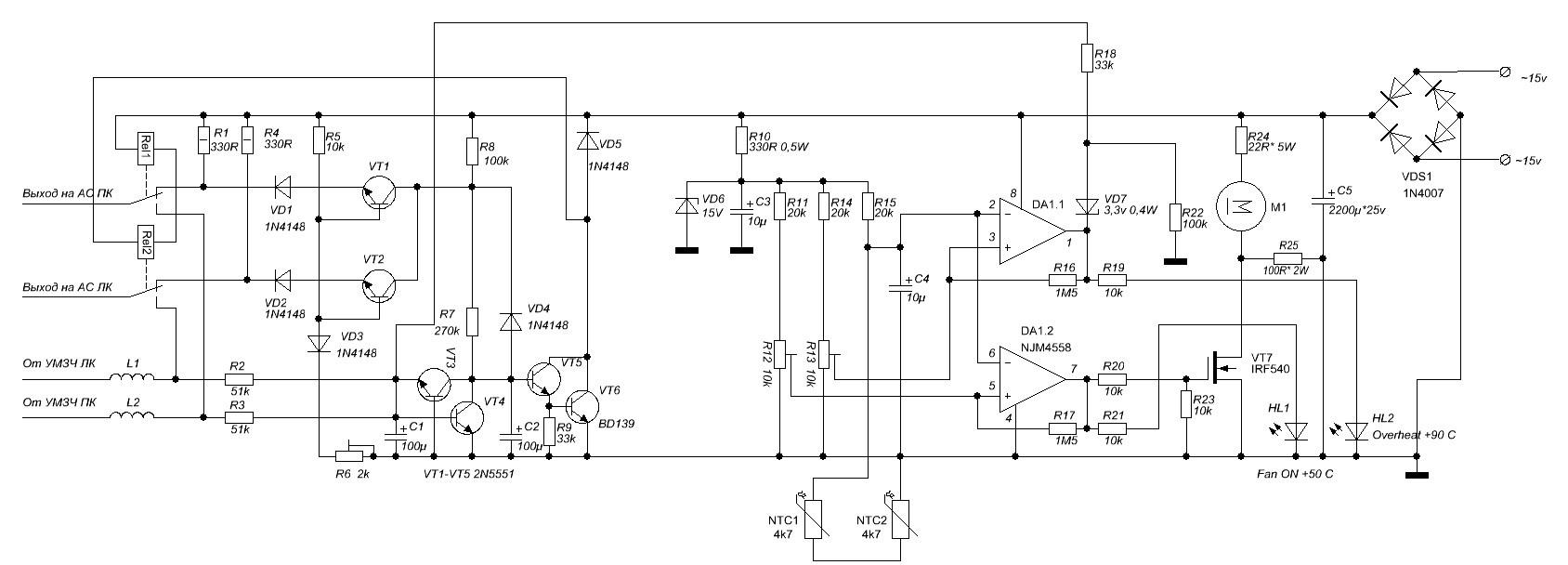

Защиты выполнена по этой схеме:
Печатные платы и другая информация находится на нашем ЯндексДиске.
