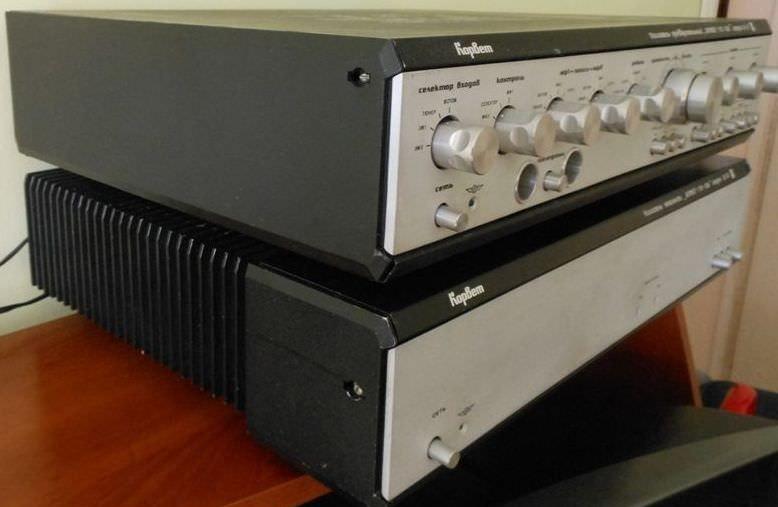

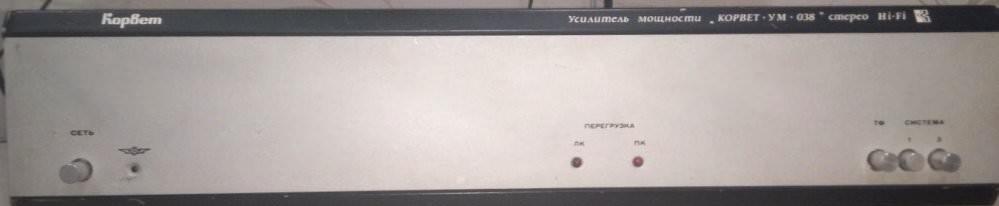

Усилитель Корвет УМ-038: характеристики и описание

Изготовитель: Кировский завод «Ладога», 1985 года. Этот легендарный советский аппарат стал символом доступного Hi-Fi звука. Усилитель отлично подходит для тех, кто ищет надежную базу для домашней аудиосистемы, возможно, в паре с предварительным усилителем Барк-У-001.

Назначение: Усилитель Корвет УМ-038 предназначен для высококачественного усиления электрической мощности низкочастотных сигналов с предварительного Hi-Fi усилителя подобного класса. Аппарат отличается малым уровнем собственных шумов, высокой линейностью АЧХ и выдает мощное звучание на акустических системах.

Технические характеристики:

Диапазон воспроизводимых частот: 20 – 25000 Гц

Неравномерность АЧХ в диапазоне 20-25000 Гц: ±0,3 дБ

Номинальное сопротивление подключаемых АС: 8 Ом

Номинальное сопротивление подключаемых наушников: 16 Ом

Номинальная выходная мощность АС на канал: 50 Вт/8 Ом

Номинальная выходная мощность наушников на канал: 0,1 Вт/16 Ом

Максимальная выходная мощность на канал: 85 Вт (стерео) и 185 Вт (моно)

Коэффициент гармоник в диапазоне 40-16000 Гц: 0,02%

Коэффициент общих интермодуляционных искажений: 0,02%

Переходные затухания между каналами на частотах 1000 Гц: 56 дБ

Отношение сигнал/взвешенный шум: 100 дБ

Входное сопротивление: 47 кОм

Минимальная ЭДС: 0,9 В

Частота срабатывания защиты АС от мощных инфранизких колебаний: 10 Гц

Уровень шума по звуковому давлению: 20 дБА

Потребляемая усилителем мощность от сети: 130 Вт

Размер усилителя (ШхВхГ): 480х120х377 мм

Вес усилителя: 17,8 кг

Описание:

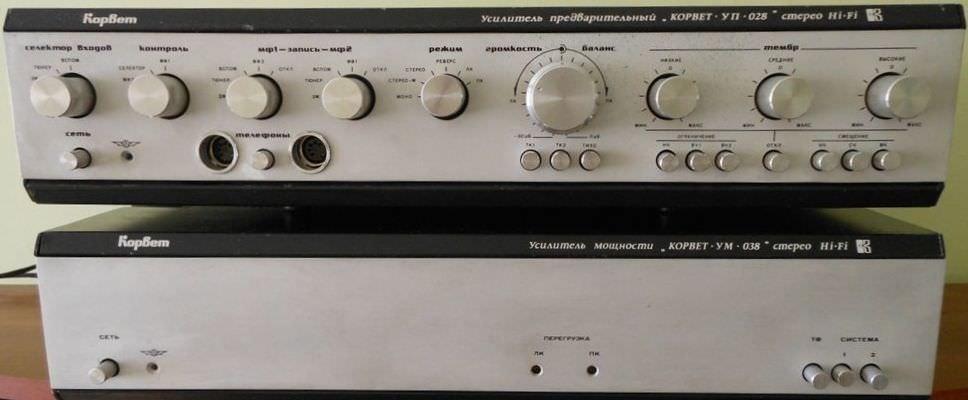

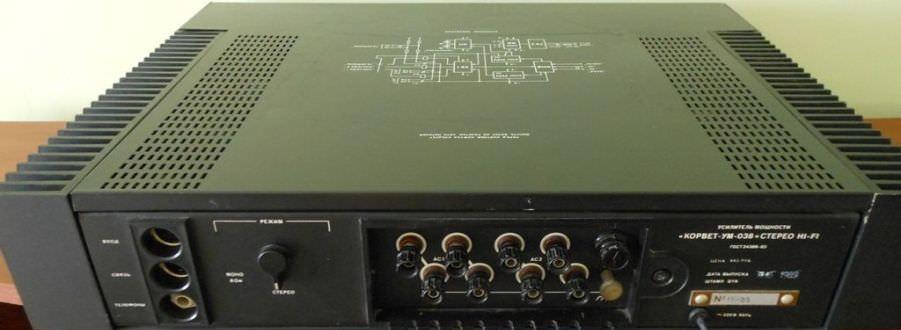

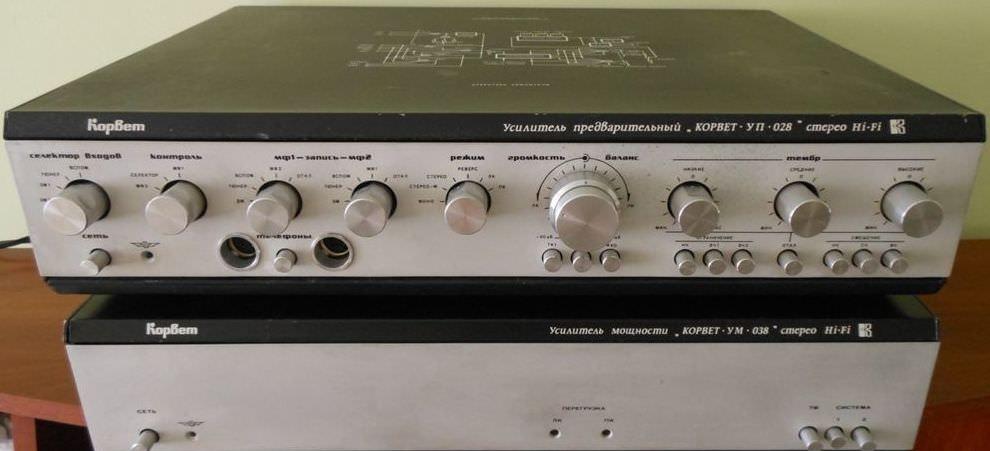

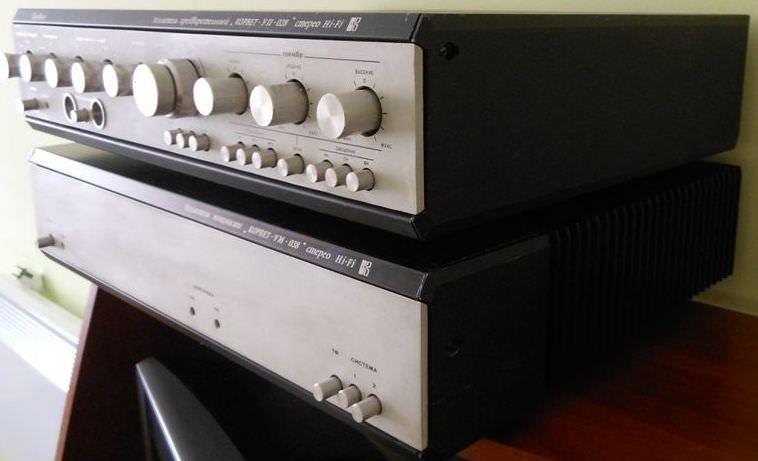

Усилитель обладает высокой линейностью АЧХ, минимальными искажениями и собственными шумами. С усилителем рекомендуется применять предварительный усилитель «Корвет-УП-028». В усилителе предусмотрено подключение наушников и двух пар АС с коммутацией посредством кнопочного переключателя. Это делает его удобным выбором для создания комплексной системы, аналогичной системе РОМАНТИКА 15у-120.

Усилитель имеет пиковую индикацию перегрузки выхода. При появлении искажений, превышающих пороговый уровень, загорается индикаторный светодиод соответствующего канала. Электронная защита усилителя от короткого замыкания в нагрузке предотвращает выход из строя транзисторов оконечного каскада. После устранения замыкания схема защиты возвращается в исходное состояние.

Релейное устройство защиты АС от постоянного напряжения отключает АС и наушники при воздействии инфранизких колебаний большой амплитуды или при возникновении в усилителе неисправности. Такая надежность свойственна лучшим усилителям мощности того времени.

Ограничитель пускового тока устраняет бросок тока в сети в момент включения усилителя. Сетевой предохранитель срабатывает только при появлении в цепях питания тока короткого замыкания.

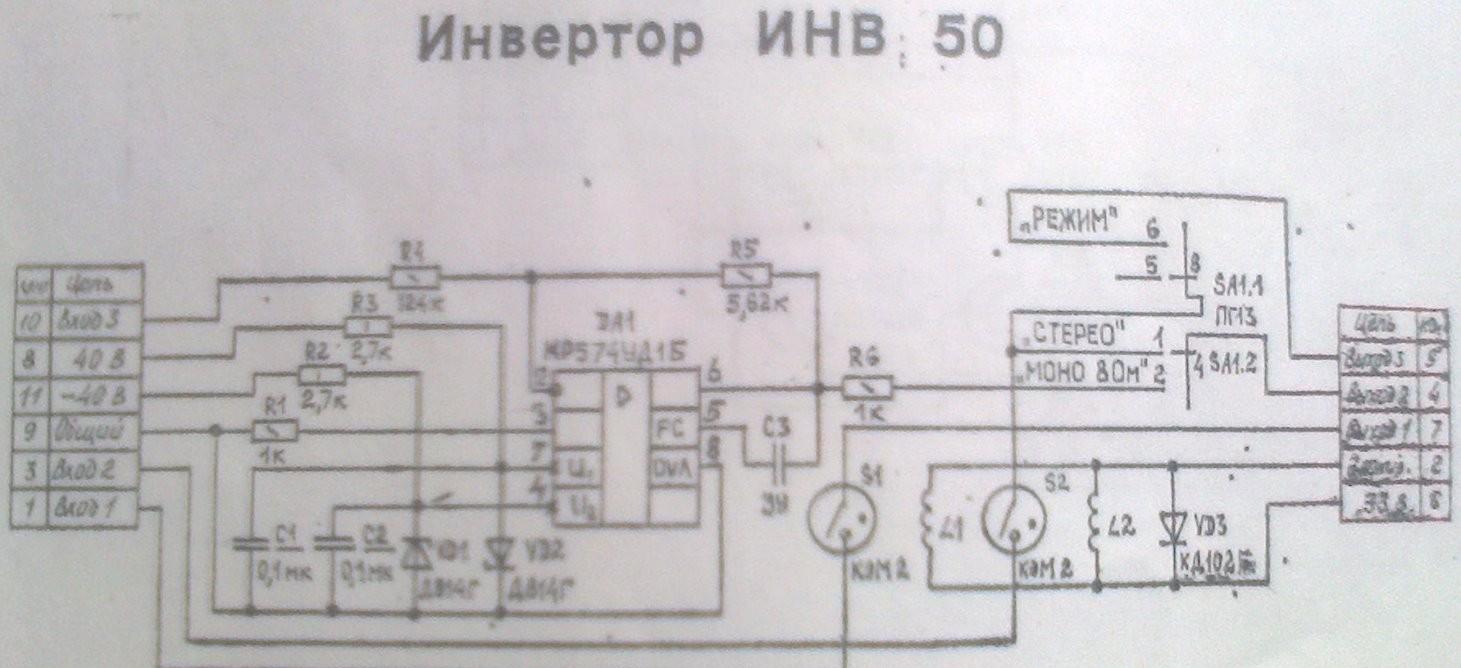

Оба канала усилителя могут работать на одну АС, включенную в режиме «моно». С этой целью схема усилителя дополнена инвертором фазы и переключателем режимов. Это позволяет формировать стереосистему из двух однотипных усилителей.

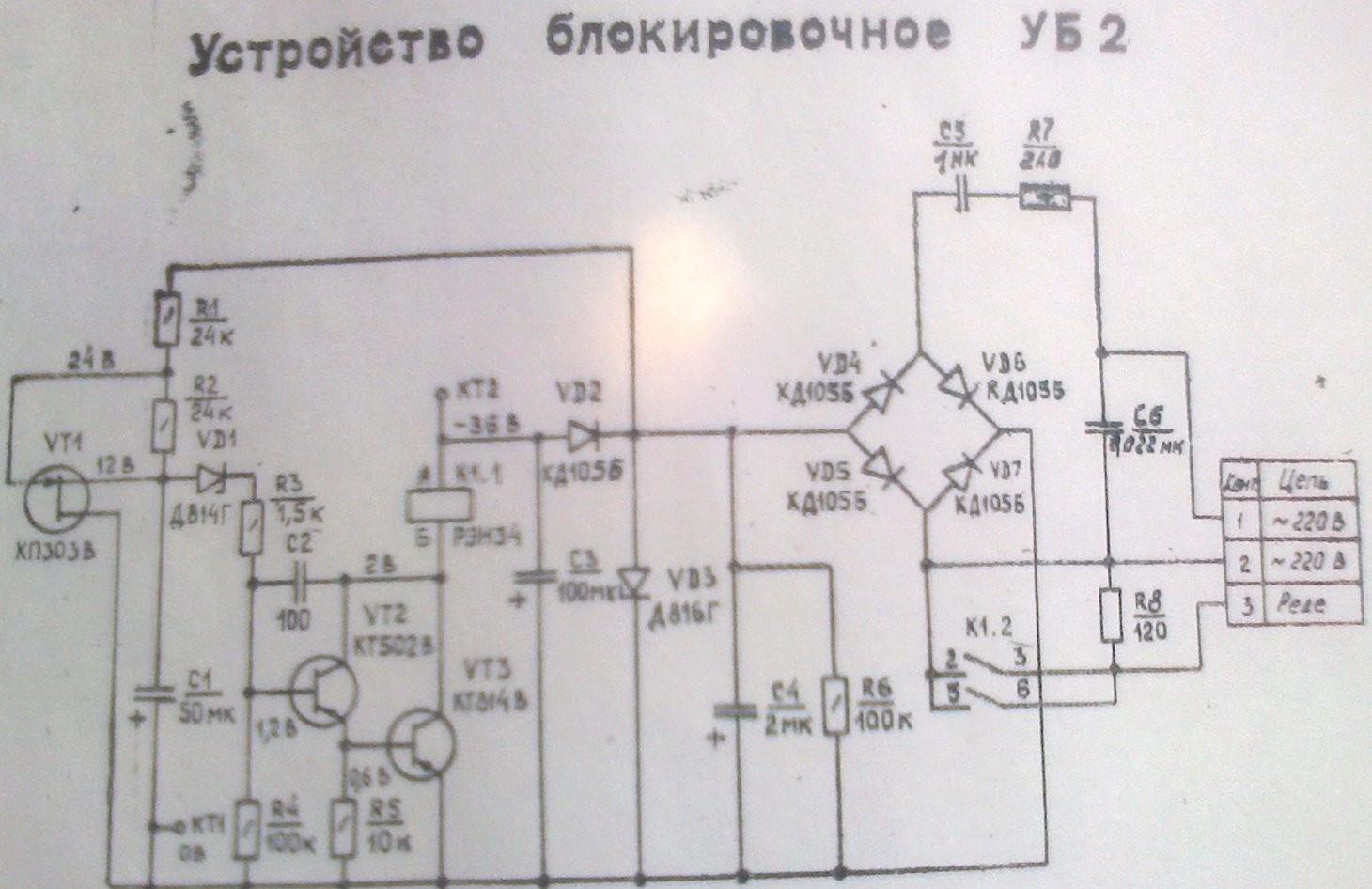

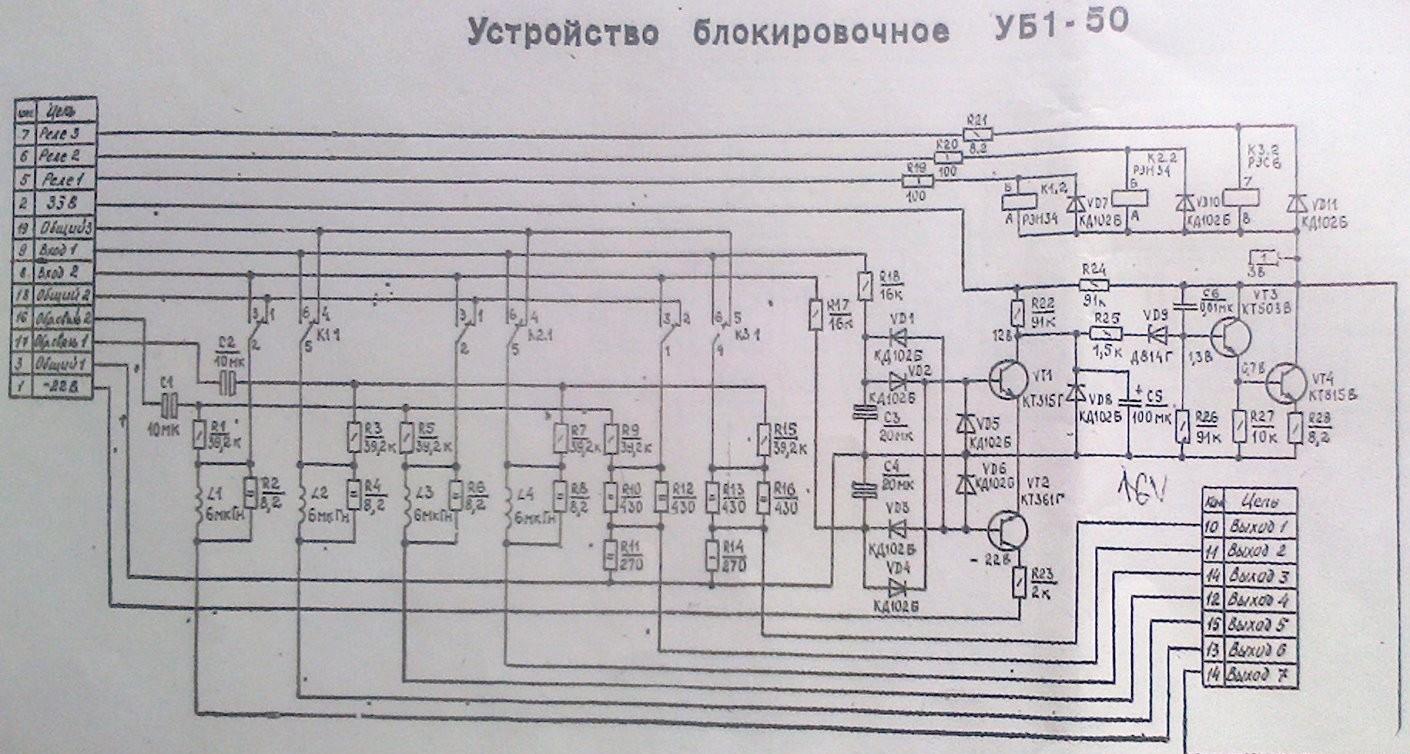

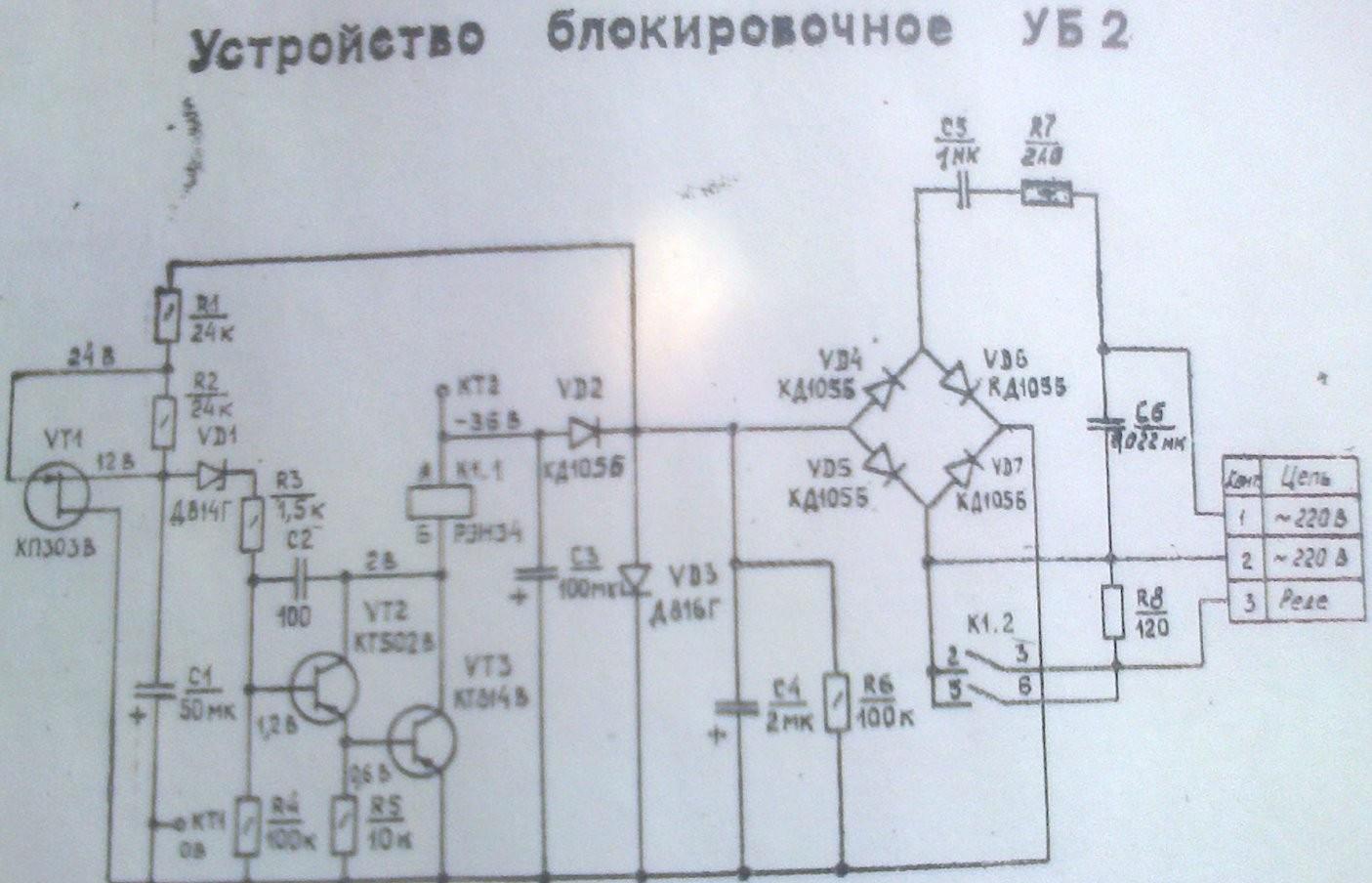

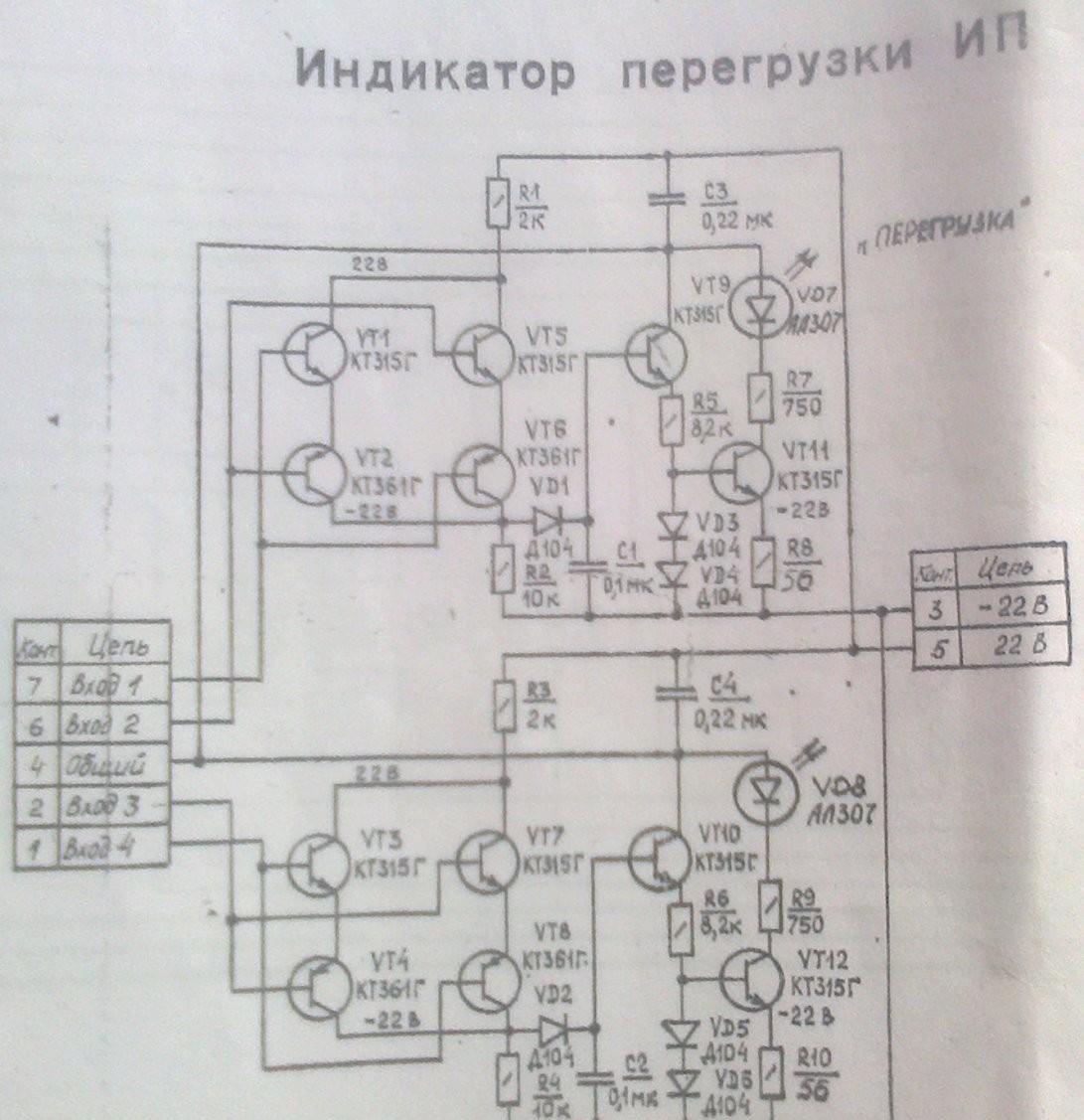

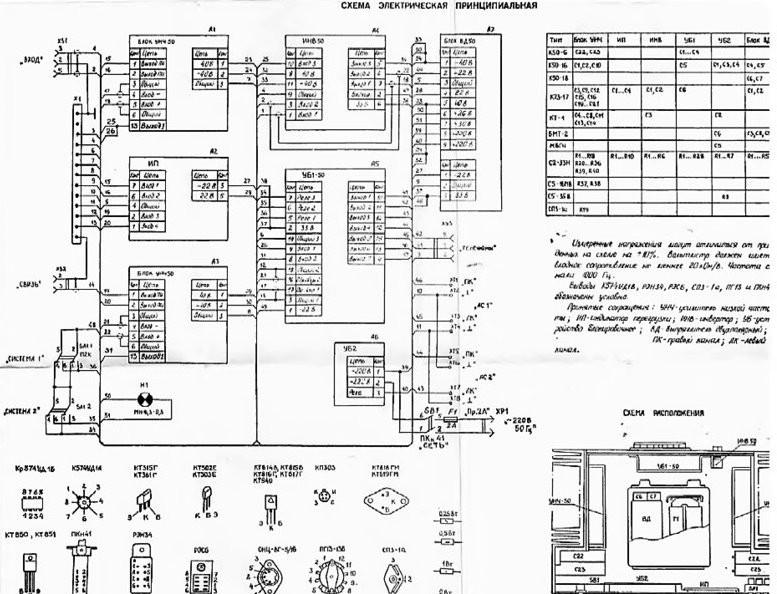

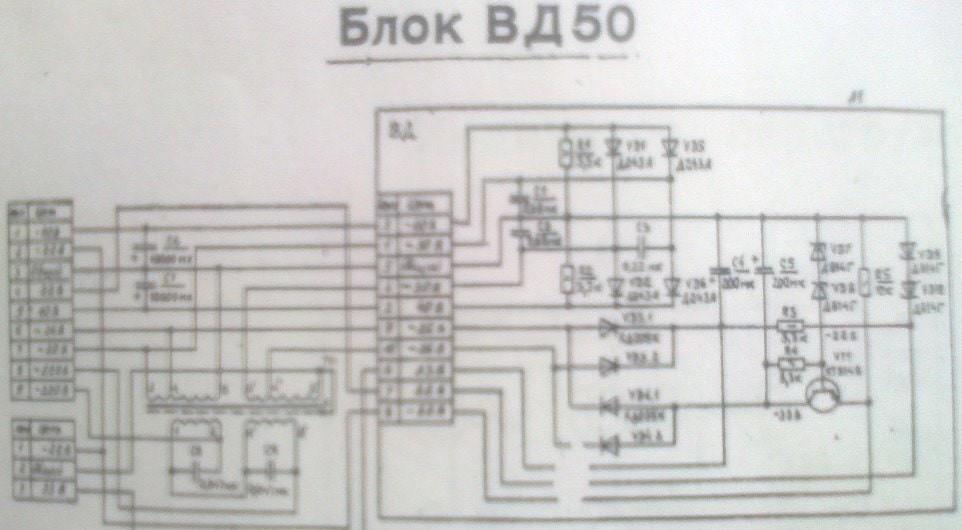

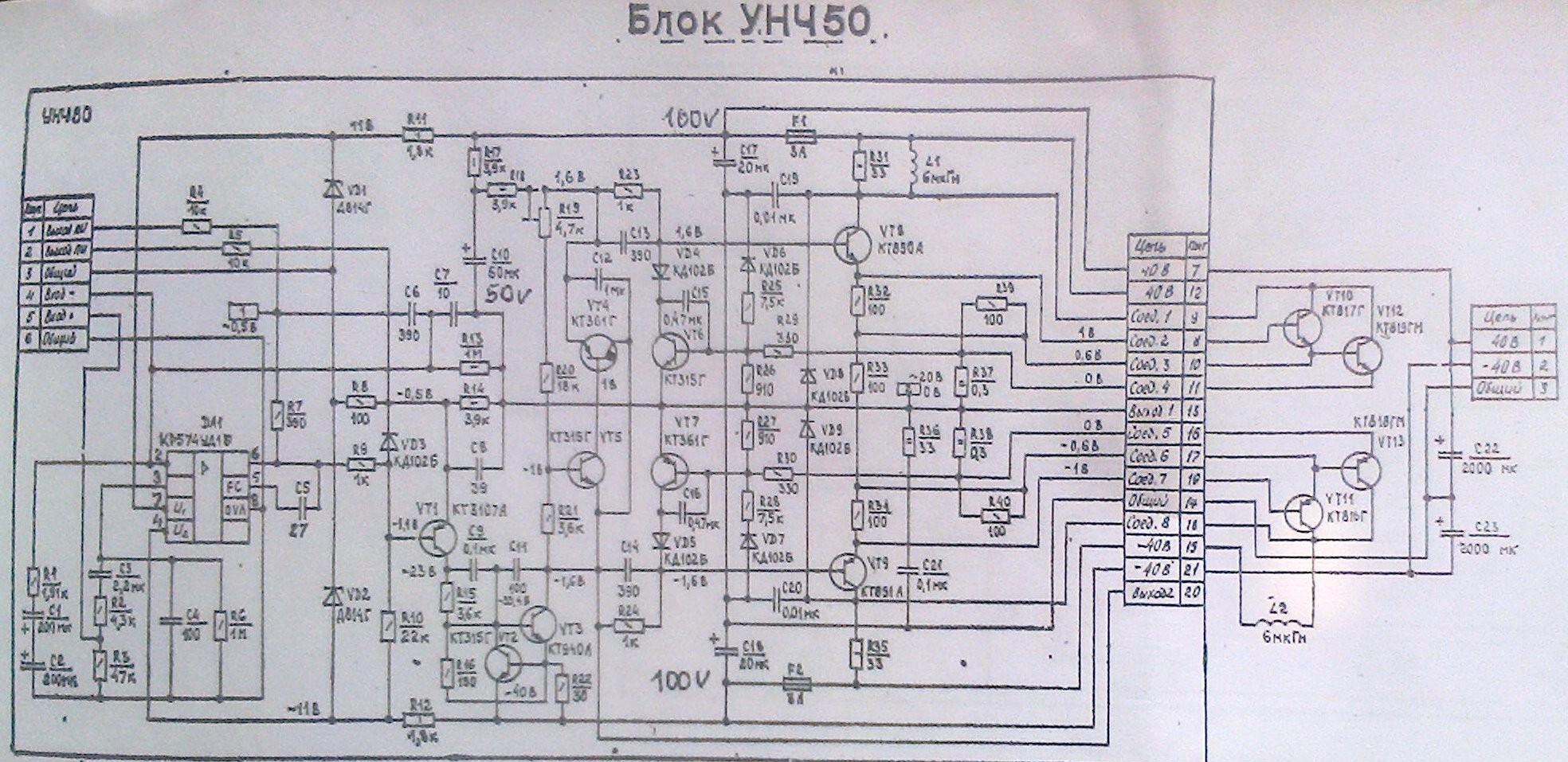

Электрические схемы Корвет-УМ-038 стерео Hi-Fi (прислал Олег):
