Доброе время суток! Решил поучаствовать в конкурсе, который посвящен модингу, и сделал *мод* усилителя Ланзар, схема мне уже давно нравится, так же её повторили многие из Вас.
Не редко бывает так, что хочется мощный качественный звук, но на дорогой усилитель нет денег, да и мощности по 200-300 Вт на канал попросту не нужны. Для домашних полочников или даже напольной акустики, зачастую достаточно и до 50 Вт на канал. Таким образом получается, что человек не использует весь потенциал усилителя и попросту платит за то, что не применит, как например спининг на горнолыжном курорте.
Так и *родился* на свет облегченный вариант усилителя Ланзар. Облегченный он сразу в нескольких смыслах этого слова, а именно:
– номинальная выходная мощность усилителя при 4 Ом: 2х50 Вт;
– максимальная выходная мощность на 4 Ом 2х60 Вт;
– напряжение питания +/-30 В (под максимальной нагрузкой).

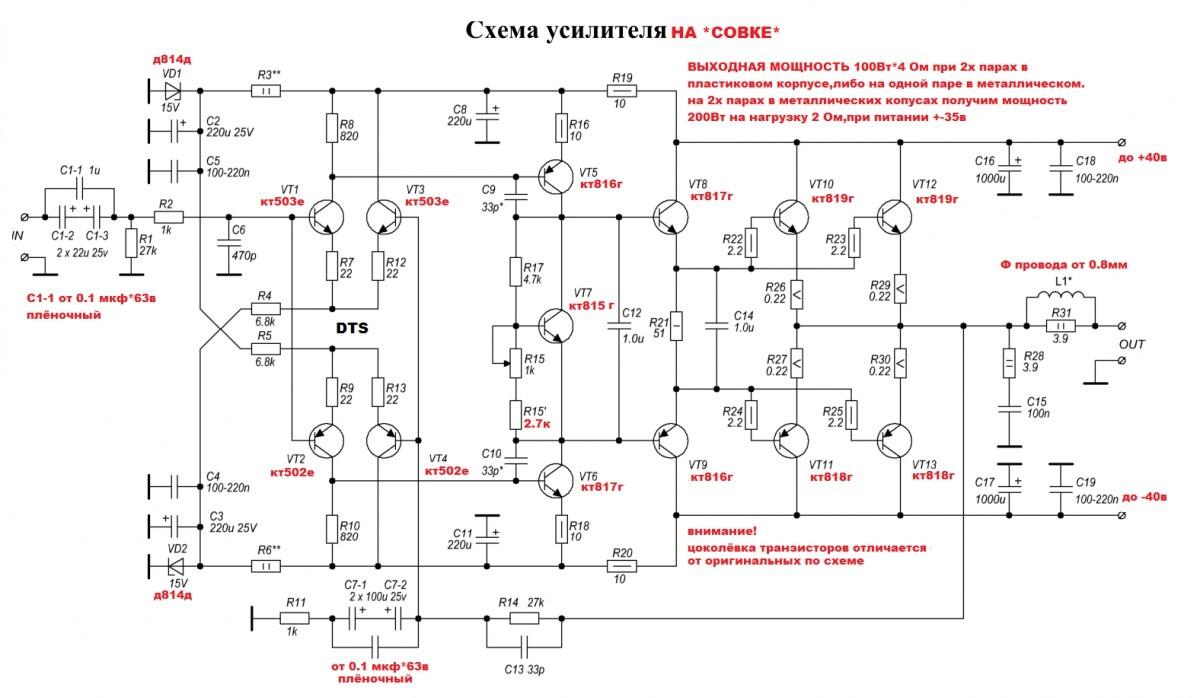

Электрическая схема:
Мой вариант печатной платы для усилителя с одной парой выходных транзисторов, прилагаю ниже, в архиве две печатных платы, одна для транзисторов отечественного производства. Выходная мощность составит до 150 Вт (зависит от применяемых транзисторов и питания) на канал.
Для меня же хватает и 2х50 Вт. В моём варианте применены отечественные транзисторы КТ819г+КТ818г, драйверная пара КТ817г+КТ816г, УН КТ816г+КТ817г, дифкаскад – импорт.

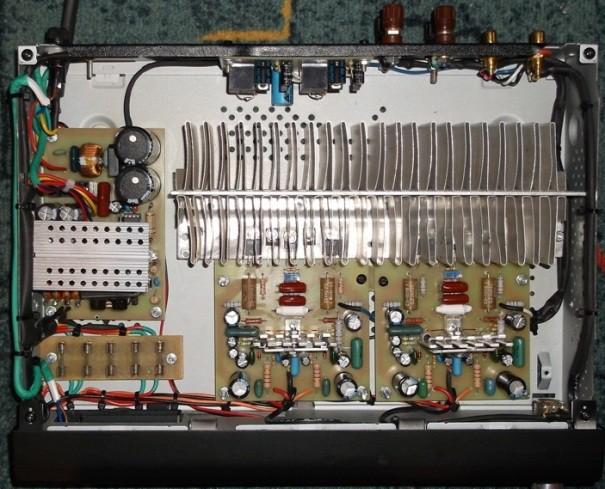

Блок питания импульсный, емкость на входе 2х560 мкФ, схема *полумост*. Данный импульсный блок питания способен отдать в нагрузку до 450 Вт, но для меня важнее его перегрузочная способность. Так можно было сделать и на 150-200 Вт, но от этого его габариты бы практически не уменьшились, а запас по надёжности снизился бы в разы. Так что как говорится – лучше перебдеть, чем не до бдеть.

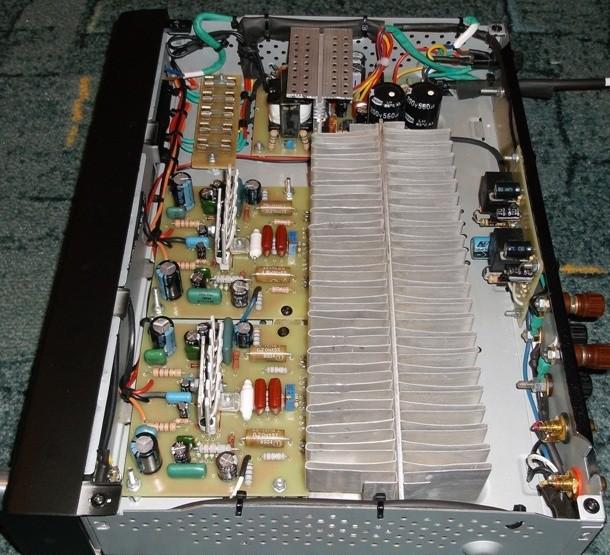

Радиатор усилителя справляется с возложенной на его работой вполне нормально, температура в пределах нормы.
УН усилителя рассеивает тепло благодаря небольшим (доработанным при помощи напильника и такой-то матери) радиаторам от компьютерных блоков питания, дополнительно закреплён за саму плату для большей жёсткости и надёжности конструкции.

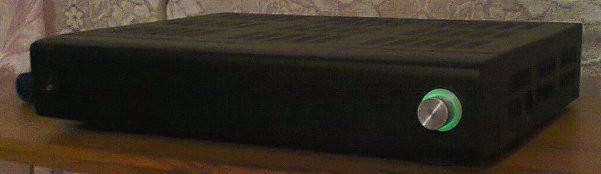

Защита АС выполнена по классической схеме, никаких изощрений там нет, просто задержка подключения АС и отключение в случае обрыва одного из плечей питания, так как усилитель до клипа попросту не развивает мощность, то и клип-детекторов и индикаторов я не применял. Хватило обычного светодиода индикации сети, он же подсвечивает ручку регулятора громкости.

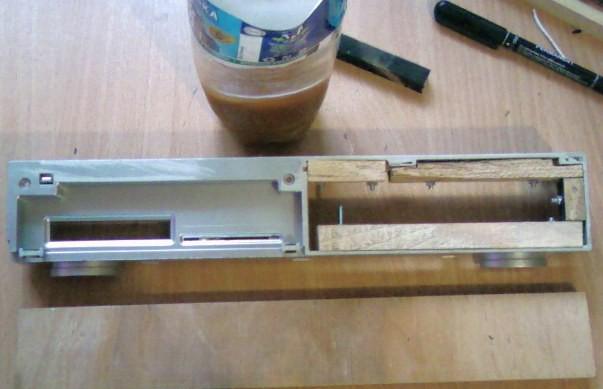

Корпус – это тоже *мод* так сказать, корпуса спутникового ТВ тюнера. Передняя панель новая, спилена и изготовлена при помощи клея, фанеры и шпатлёвки. Таким образом получили усилитель, масса которого, близка к 2 кг, а это как раз второй смыл -минимизировать вес.
В общем и в целом имеем усилитель которого с разумным запасом достаточно для для домашнего воспроизведения любой музыки. Надеюсь, кто то заинтересуется моим *модом* и возможно использует его в своих проектах.
Ролик по сборке усилителя:
Ролик с демонстрацией работы усилителя:
Ещё одно видео, под капотом:
