Усилитель класса А 8 Вт: электрическая схема и описание

Представляем схему высококачественного усилителя мощности класса А мощностью 8 Вт. Это решение идеально подходит для аудиофилов, ценящих чистоту звука и минимальный уровень шумов. Для более низковольтных проектов рекомендуем ознакомиться со схемой .

Электрическая схема:

Компоненты и транзисторы

Сердцем усилителя является схема на биполярных транзисторах, обеспечивающая линейное усиление сигнала. Ниже представлена схема включения ключевых элементов.

Транзисторы:

Блок питания и питание

Качество звука напрямую зависит от стабильности питания. В данной конструкции используется мощный тороидальный трансформатор мощностью 120 Вт, что обеспечивает запас по току и чистоту формы сигнала.

Блок питания:

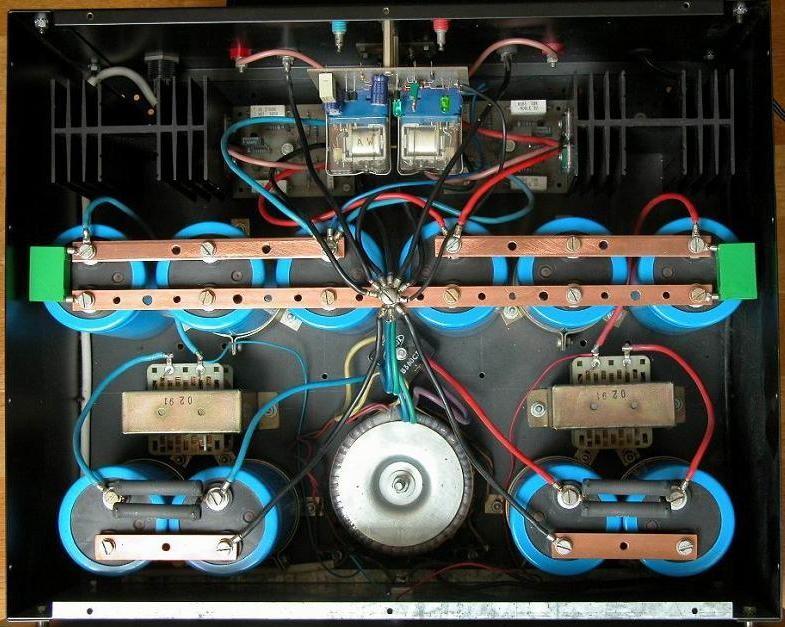

Тороидальный трансформатор, мощность 120 Вт. Резисторы в CRC фильтре выполнены из двух резисторов сопротивлением 8 Ом и мощностью 10 Вт, которые соединены параллельно. Диодный мост на 35 А. Усилитель совершенно бесшумный. Все электролиты по питанию емкостью 68000 мкФ на напряжение 16 В, соединены медной шиной. Земля соединена звездой, это обеспечит отсутствие шума и фона. На задней панели можно увидеть две клеммы – красную и синюю, это для подачи постоянного напряжения от внешнего аккумулятора. Так же в корпусе установлена схема защиты АС. Звучит усилитель просто чудесно, один недостаток – слабая мощность.

Для тех, кто предпочитает компактные решения, можно рассмотреть импульсный блок питания 12 В/8А, однако для класса А традиционно используются линейные источники питания.
