Усилитель на микросхеме LM1875: обзор, характеристики и схема

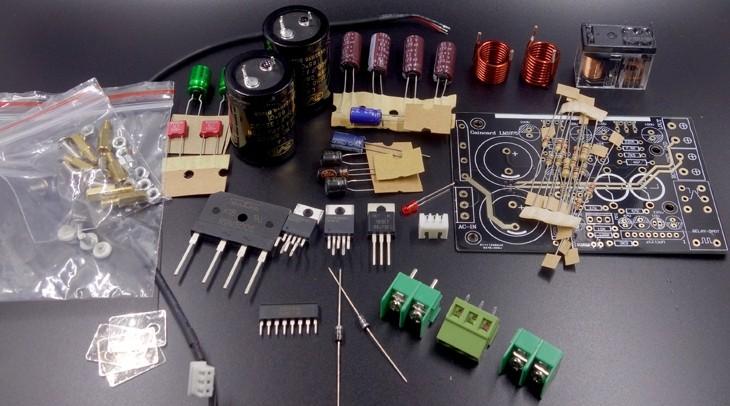

Данную плату для самостоятельной сборки можно купить на алиэкспрессе, достаточно лишь в поиске ввести LM1875. Набор можно найти в виде конструктора, готовой собранной платы и законченном варианте в корпусе. Для радиолюбителей, ценящих качество и надежность, также актуален вариант LM1875 – готовая плата усилителя 2.0, который позволяет сразу перейти к настройке аудиоцепи без этапа сборки.

Цена: 17 долларов с доставкой, собранная плата на 5 долларов дороже.

Технические характеристики платы

Частотный диапазон: до 70 кГц
Выходная мощность: 25 Вт/8 Ом
Искажения на частоте 1 кГц при мощности 20 Вт: 0,015%
Напряжение питания AC: 18 В + 18 В
Напряжение питание DC: ±25 В
Размер платы (ШхГхВ): 99х63х45 мм

LM1875 UTC и LM1875T на диске.

Схема ограничения выхода имеет отрицательный температурный коэффициент. Максимальная выходная мощность с нагрузкой 4 Ома может быть не большой и начнет срабатывать защита, когда температура на радиаторе превышает 55 °C.

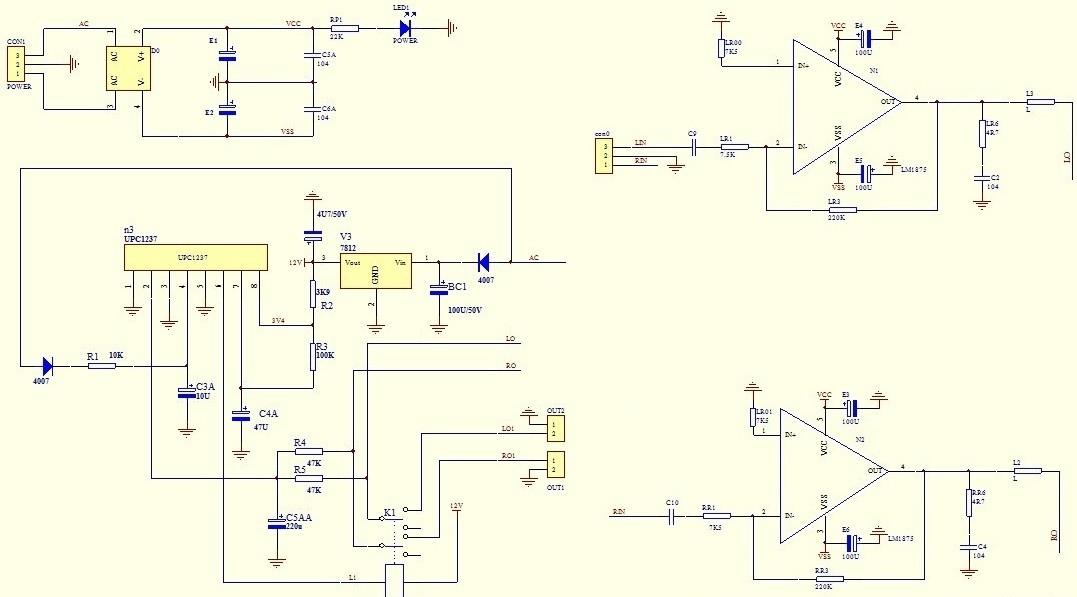

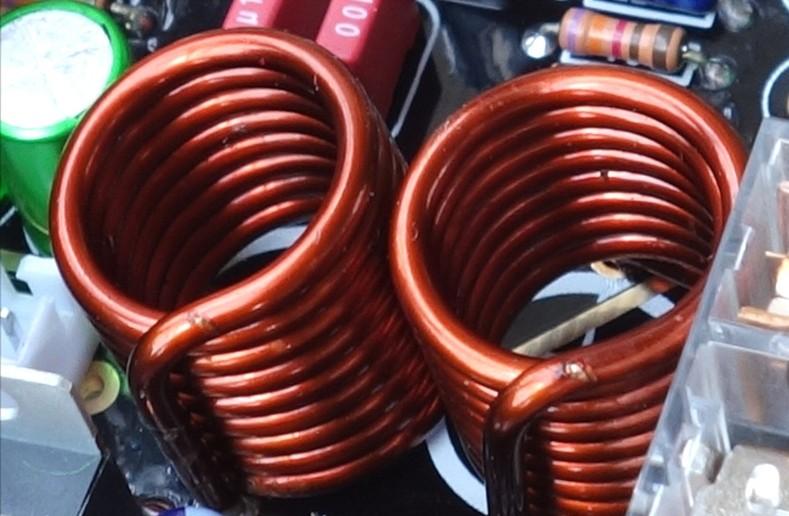

Схема подключения и особенности обвязки

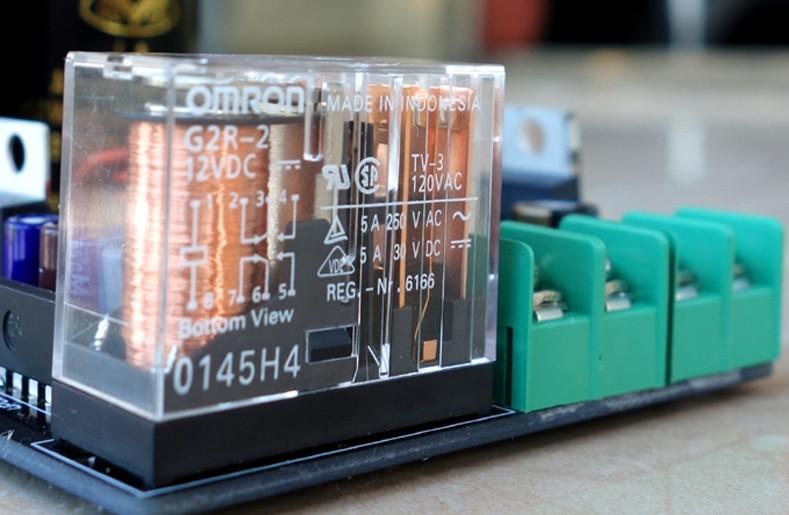

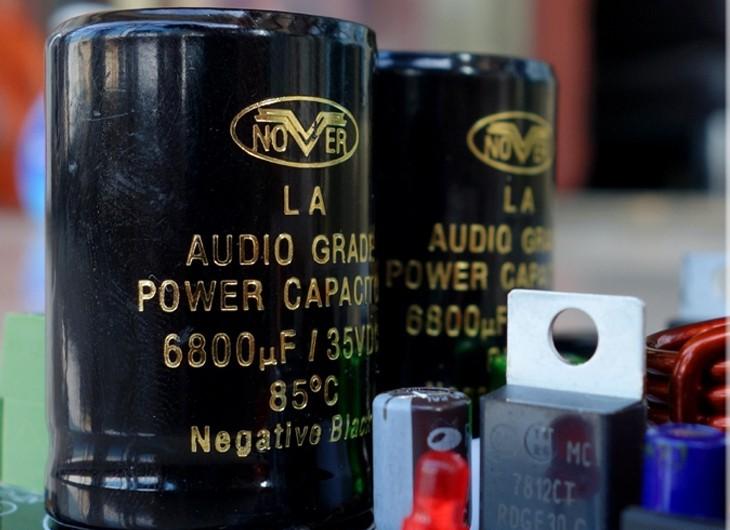

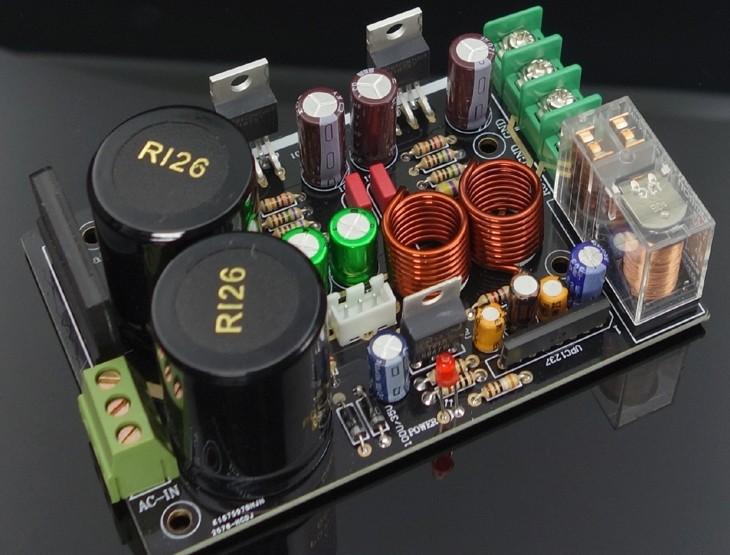

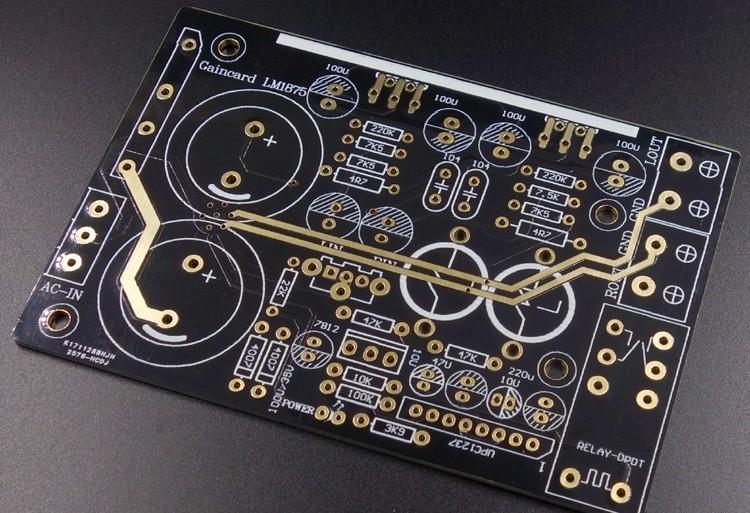

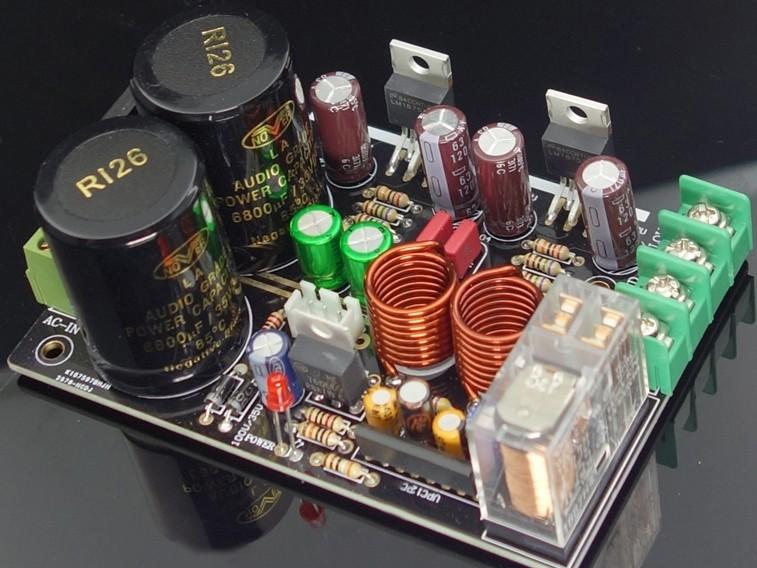

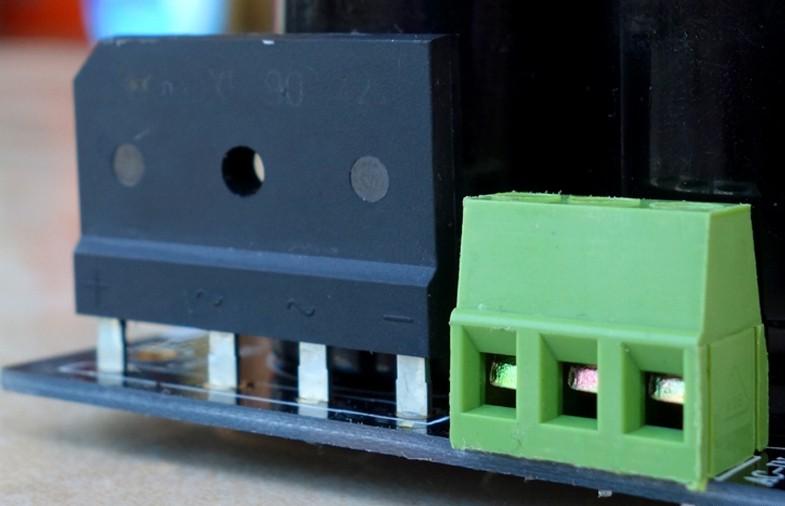

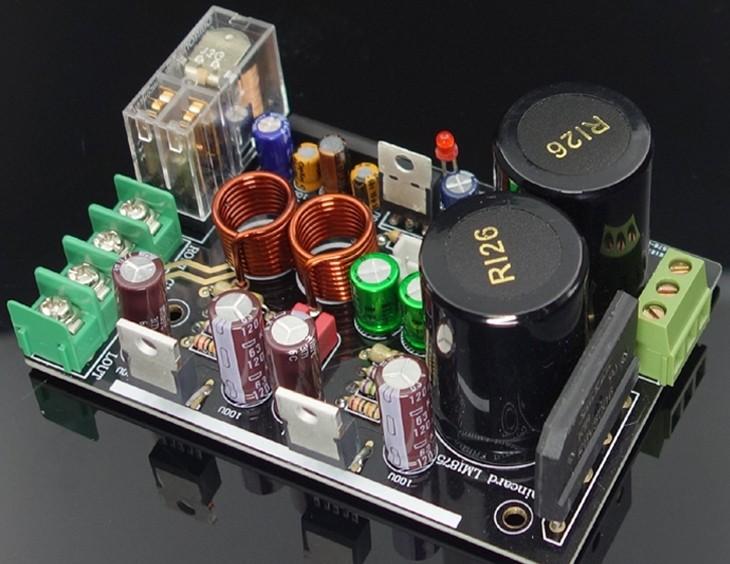

Слева на плате находится блок питания, по центру и справа вверху – сами микросхемы. Справа выходные клеммы и реле защиты. По центру, у переднего края (с микросхемой и кренкой) блок защиты АС и включения с задержкой, реле относится так же к нему. При проектировании аудиосистемы критически важно соблюдать полярность питания и использовать конденсаторы с низким ESR для фильтрации пульсаций. Микросхема работает в классе AB, что обеспечивает оптимальный баланс между КПД и качеством звучания. Для стабильной работы дискретных компонентов и защиты от переходных процессов рекомендуется добавить входные разделительные конденсаторы и резисторы обратной связи согласно даташиту. Подробные рекомендации по компоновке вы найдете в разделе УМЗЧ 80 Вт на LM3875, где описаны схожие принципы трассировки печатных плат.

Преимущества и недостатки усилителя

Ключевое преимущество LM1875 — высокая надежность и встроенная термическая защита, исключающая выход из строя при перегрузке. Плата отличается компактными габаритами и низким уровнем собственных шумов, что делает её идеальной для домашних Hi-Fi систем. Однако при работе с низкоомными акустическими системами (2-4 Ом) требуется усиленное охлаждение, так как ток через выходные транзисторы резко возрастает. Также стоит учитывать, что для достижения заявленных 25 Вт на 8 Ом необходим стабильный двухполярный источник тока без просадок под нагрузкой.

В случае необходимости увеличения выходной мощности или перехода на более современные топологии, обратите внимание на Импульсный блок питания GHXAMP (500 Вт), который обеспечивает высокую стабильность напряжения при минимальных габаритах, или рассмотрите альтернативные микросхемы серии TDA и ST. Правильный подбор компонентов обвязки и качественная пайка напрямую влияют на итоговое качество звучания.
