Собрал вот такой усилитель для домашнего использования. Корпус имеет очень малые размеры, но в него удалось поместить 2 канала по 60 Вт и блок питания мощностью более 200 Вт. Усилитель построен на всеми известных микросхемах TDA 7294, которая выдает 60 Вт, и до 100 Вт, но уже с большими искажениями. Схема включения микросхемы стандартная из даташита. Импульсный блок питания позволят уменьшить габариты, преобразует сетевые «220 В» в постоянное напряжение ±30 В. На входе стоит фильтр от ВЧ помех, также есть функция плавного пуска. На небольшой громкости вентилятор работает на 20%, но при увеличении нагрузки и нагреве радиаторов включается на полную мощность.
Теперь немного подробнее про сборку усилителя:

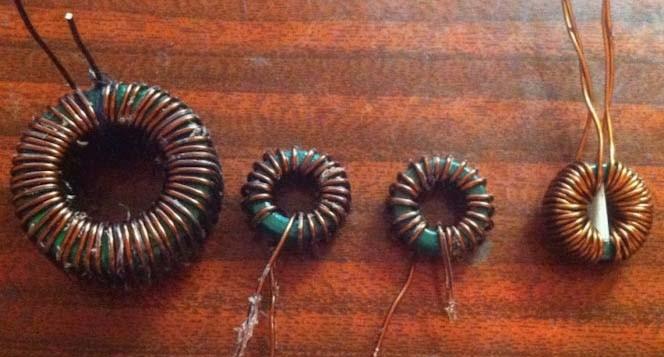

Мотаем трансформатор, и дроссели

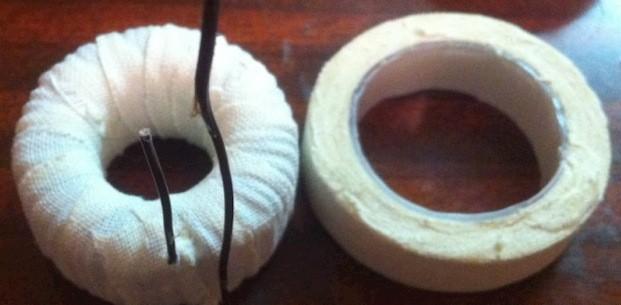

Обматываем терсмостойким материалом (в моем случае это обычный лейкопластырь)

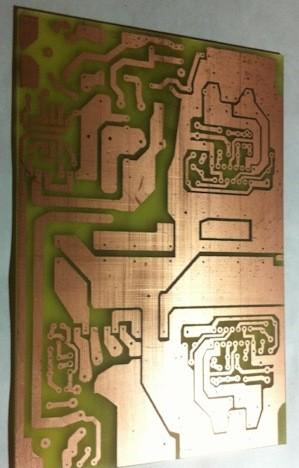

Делаем печатную плату, тут ничего нового — лазерный принтер + утюг

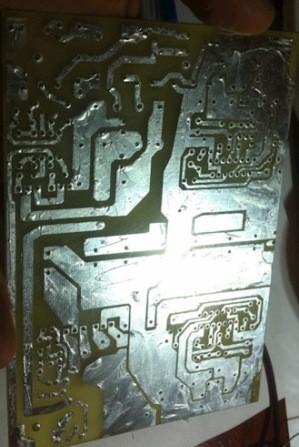

Залуживаем, сверлим отверстия

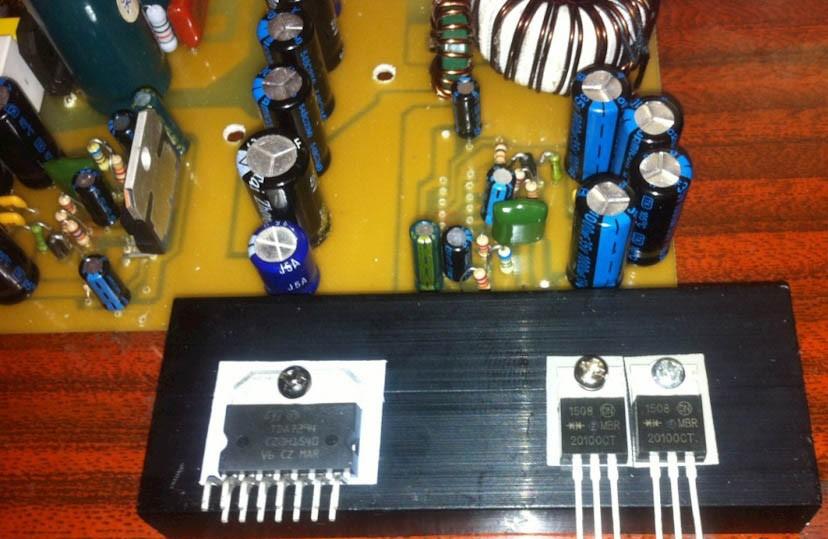

Сначала крепим детали через термопрокладки и только потом припаиваем на плату

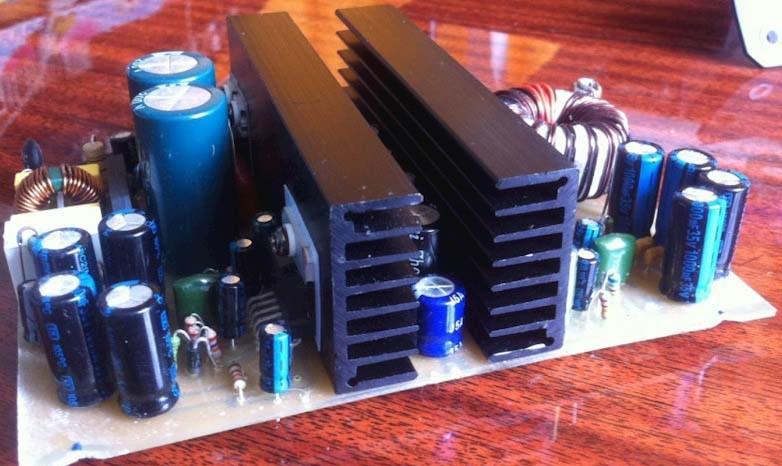

Собираем печатную плату

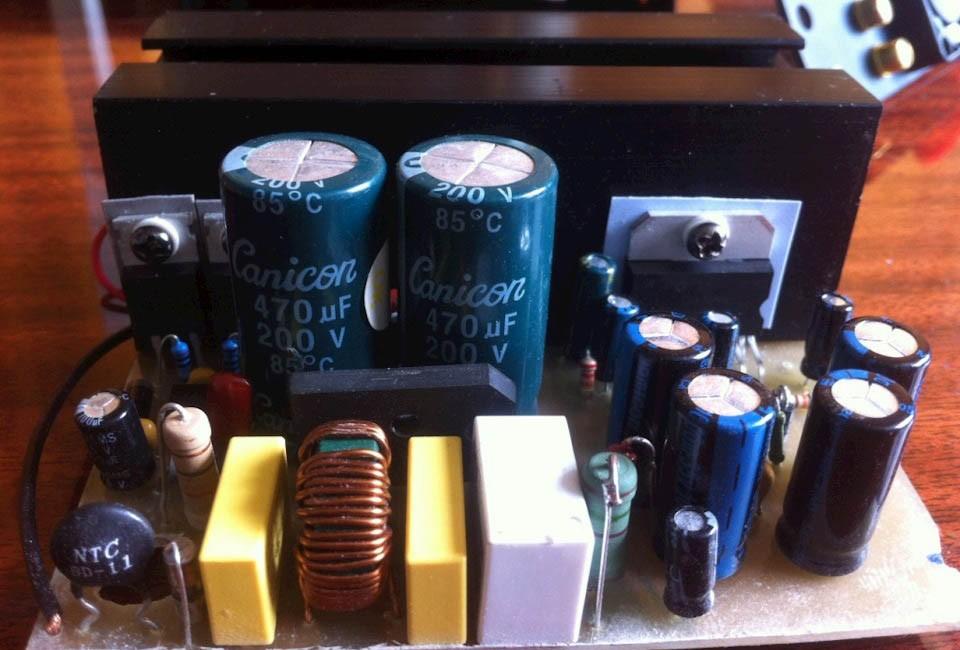

Первая сторона — высоковольтные конденсаторы, фильтр и первый канал усилителя

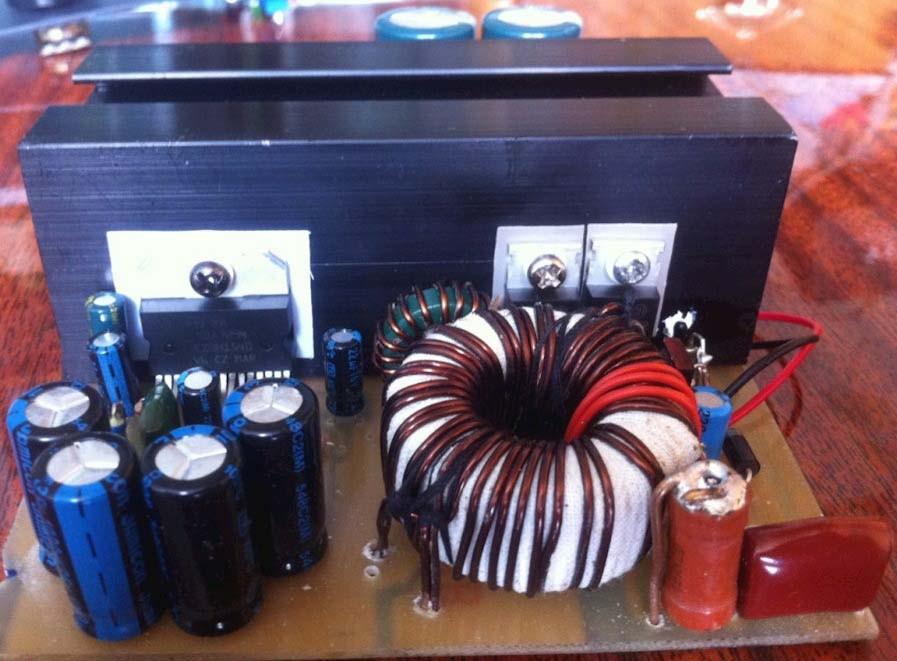

Вторая сторона — трансформатор, схема управления вентилятором, второй канал усилителя

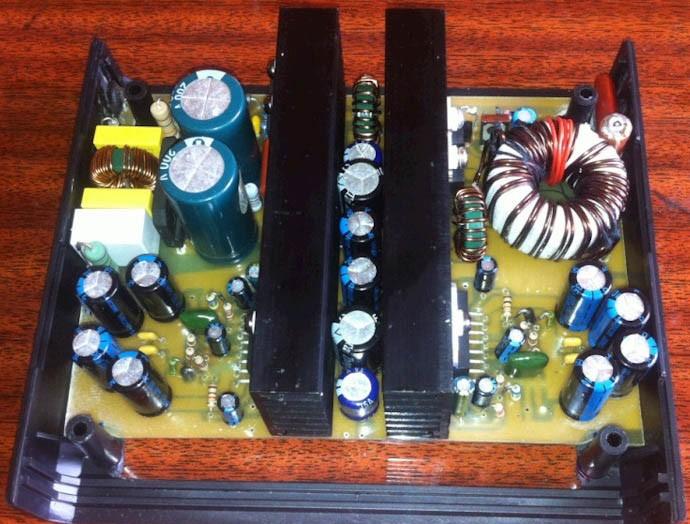

Места очень мало, все плотно

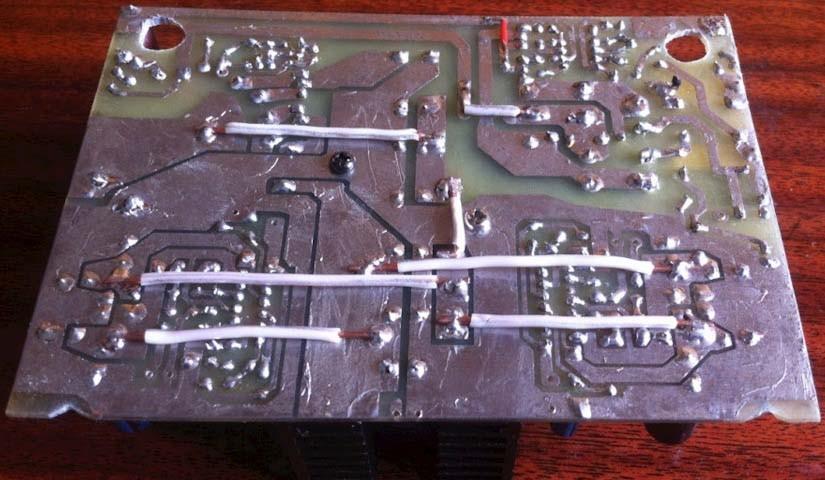

Без перемычек не обошось
В днище делаем отверстие для оттока горячего воздуха. Плата высчитана до миллиметра, встала как родная.

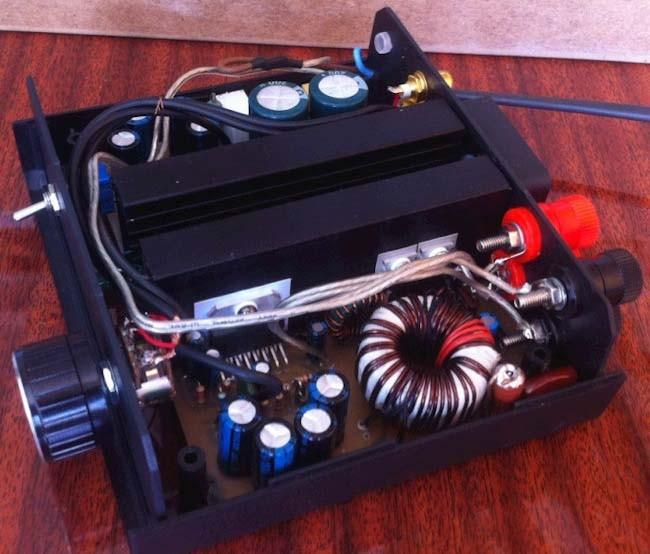

Монтируем боковые крышки. Делаем распайку проводов, на сигнальные использовал экранированный провод

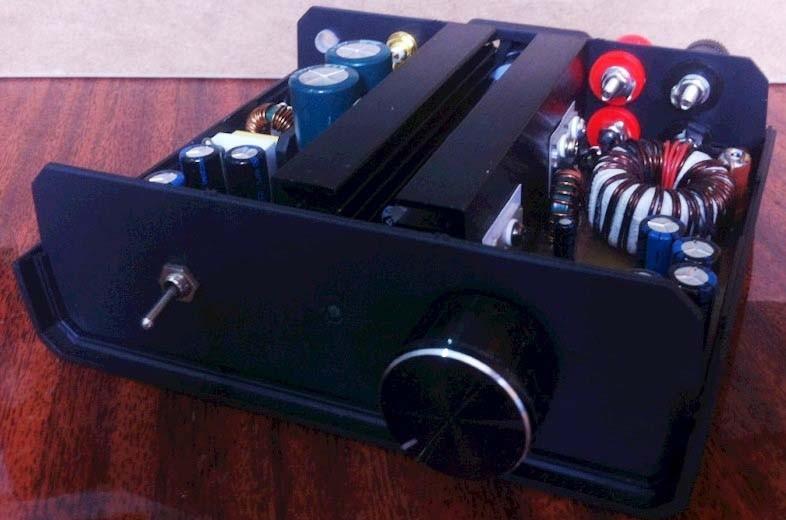

Передняя панель, выключатель, светодиод и регулятор громкости

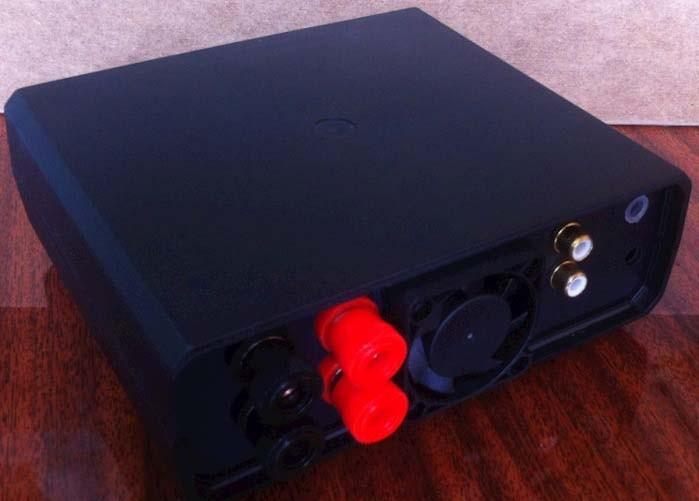

Задняя панель, разъемы для подключения АС, вентилятор, 2 RCA разъема и отверстие для сетевого шнура
Задняя панель, разъемы для подключения АС, вентилятор, 2 RCA разъема и отверстие для сетевого шнура

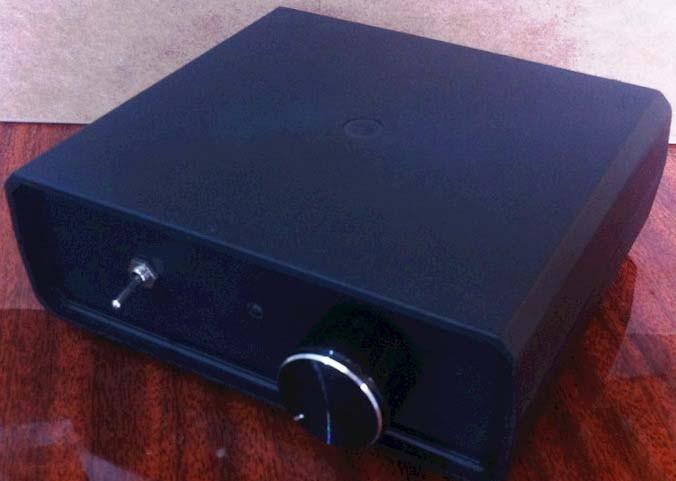

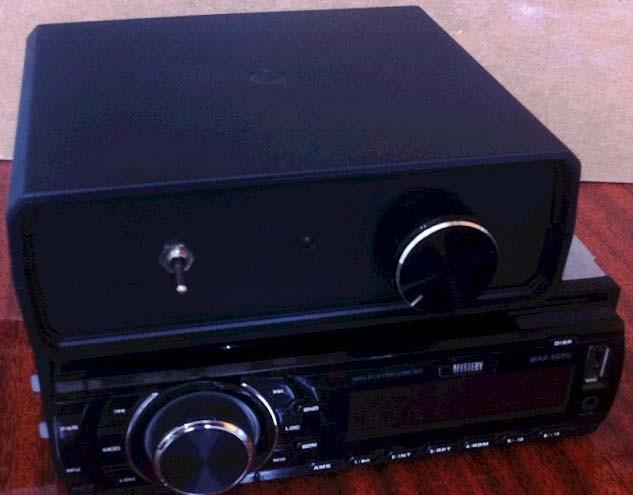

Фото для сравнения габаритов, усилок вышел меньше магнитолы)

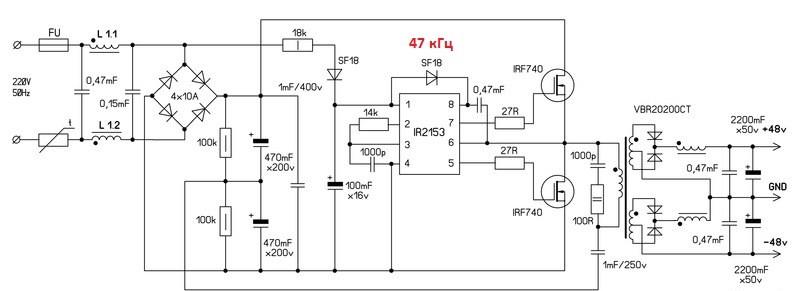

Схема самого импульсного преобразователя напряжения, но лишь добавлена функция софт-старта на реле
Первый запуск прошел успешно, усилитель звучит довольно не плохо, никаких наводок в колонках нет при отсутствии сигнала даже на полной громкости. В общем буду еще долго тестировать усилитель на надежность и стабильность работы…
Автор работы: Лебедев Сергей (kitafonchik)
