Тестер ТТ-1: характеристики, описание и схема советского ампервольтомметра

ТТ-1 (аббревиатура расшифровывается как «тестер технический первый») — легендарный советский комбинированный измерительный прибор, известный также как ампервольтомметр, авометр или мультиметр. Это устройство стало первым массовым портативным прибором такого класса, выпущенным промышленностью СССР (тираж исчислялся сотнями тысяч экземпляров). Производство стартовало в 1947 году, и прибор быстро завоевал признание благодаря своей надежности. Для сравнения, более поздние модели, такие как ЛОРТА УП-005С, уже использовали другие подходы к конструкции, но ТТ-1 остался классикой аналоговой измерительной техники.

История создания и производство

Изготовителем прибора выступал завод №339 МАП, а в дальнейшем производство было передано Рыбинскому заводу приборостроения. Масштабы выпуска были впечатляющими: ежемесячно с конвейера сходили 7000–8000 штук. Изначально прибор разрабатывался для нужд армии, однако его простая, надежная и эргономичная конструкция обеспечила ему огромную популярность во всех сферах народного хозяйства.

Выпуск ТТ-1 велся в нескольких модификациях. Корпус мог изготавливаться из металла или карболита, с алюминиевой фальшпанелью и без нее. В поздних версиях производства, вместо купроксного (меднозакисного) выпрямителя, стали устанавливать германиевые диоды типа Д2Б, что повысило стабильность измерений.

Технические характеристики и применение

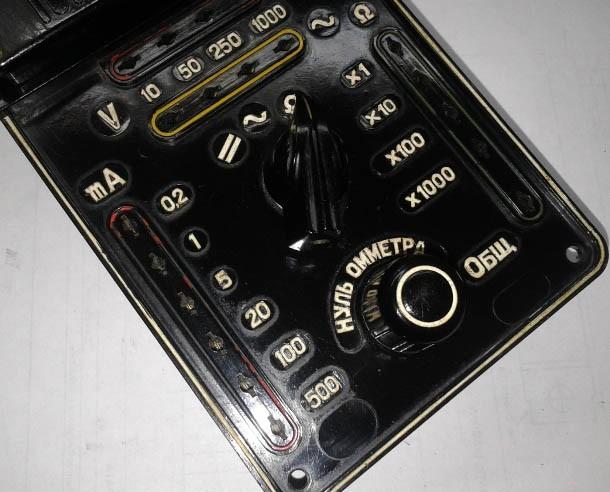

Тестер позволяет производить широкий спектр измерений, что делает его незаменимым инструментом для радиолюбителя и инженера:

Постоянный ток: в пределах от 4 мкА (одно деление шкалы) до 500 мА.

Постоянное напряжение: от 0,2 В (одно деление шкалы) до 1000 В.
Переменное напряжение: от 0,2 В до 1000 В.
Сопротивление: от 1 Ом до 2 МОм.

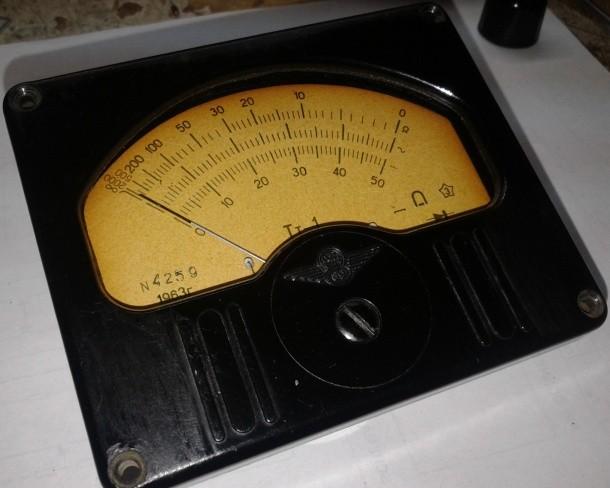

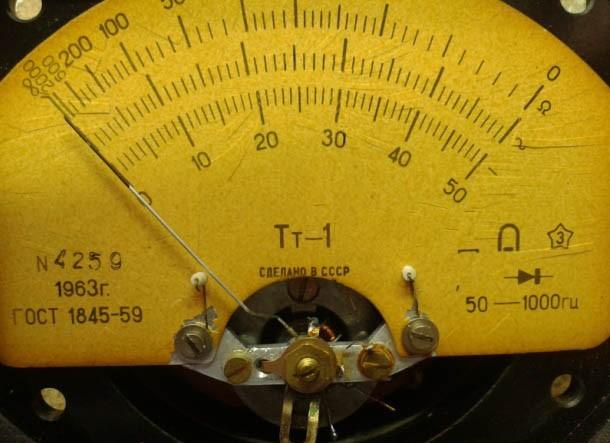

Важной особенностью ТТ-1 является возможность прямого отсчета значений по шкале без необходимости использования дополнительных графиков или таблиц пересчета. Погрешность измерения составляет:

±3% от номинального значения для шкал постоянного тока;
±5% от максимального значения для шкал переменного тока;
±10% от величины измеряемого сопротивления.

В последующих приборах данного класса (таких как ТДС-14 «Электроника», ТТ-2, ТТ-3, Ц20 и др.) были устранены недостатки ТТ-1, однако общая концепция аналогового измерения сохранилась.

Описание экземпляра и комплектация

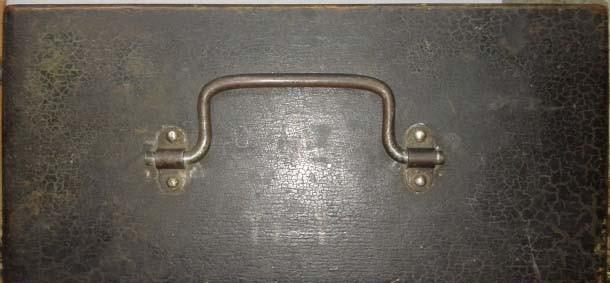

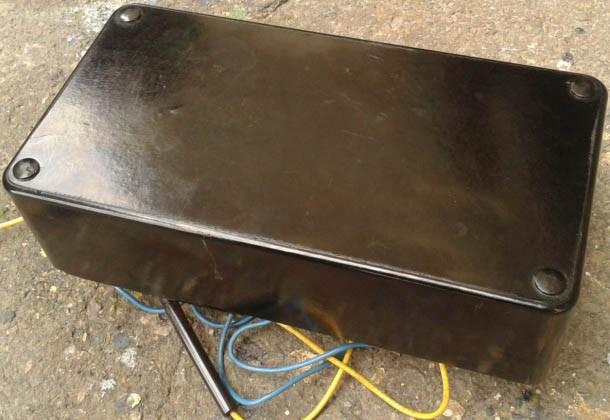

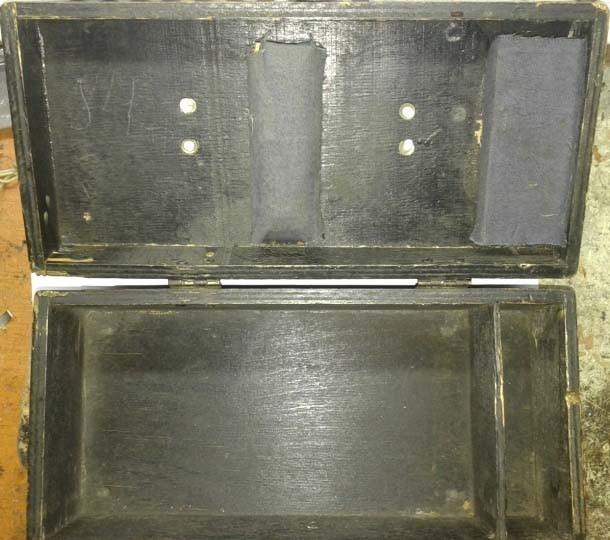

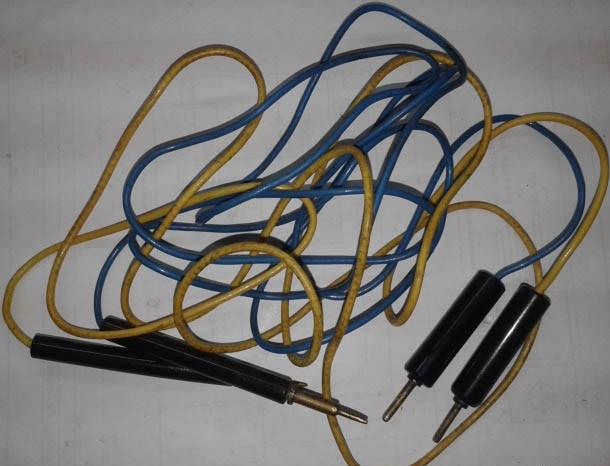

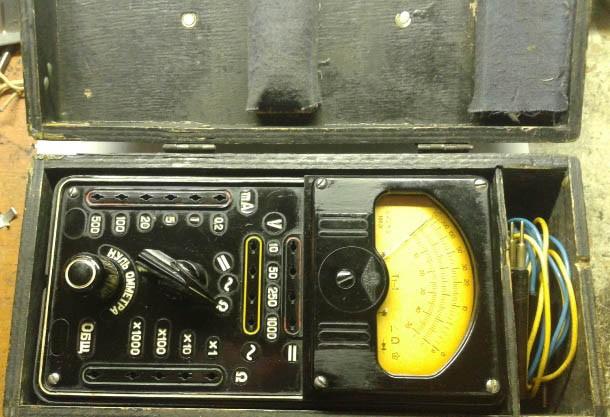

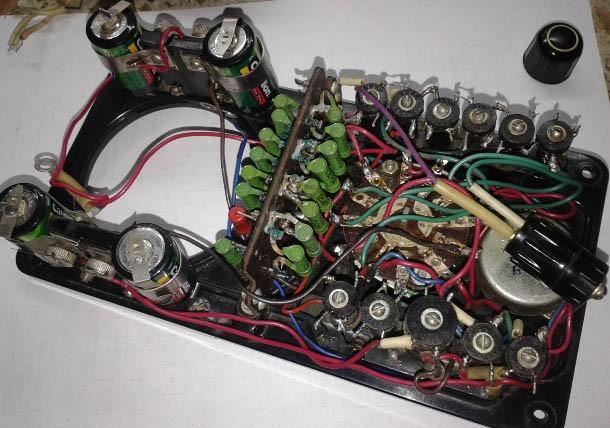

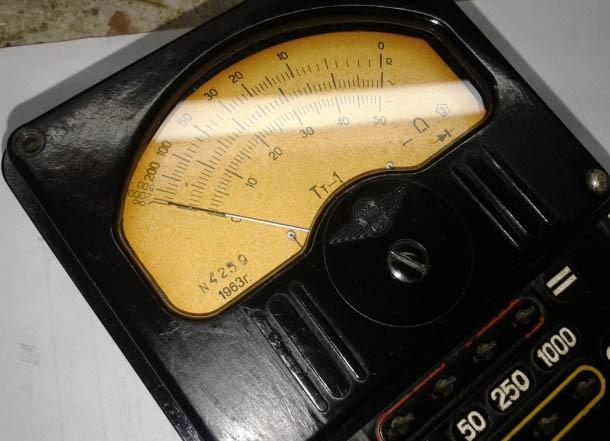

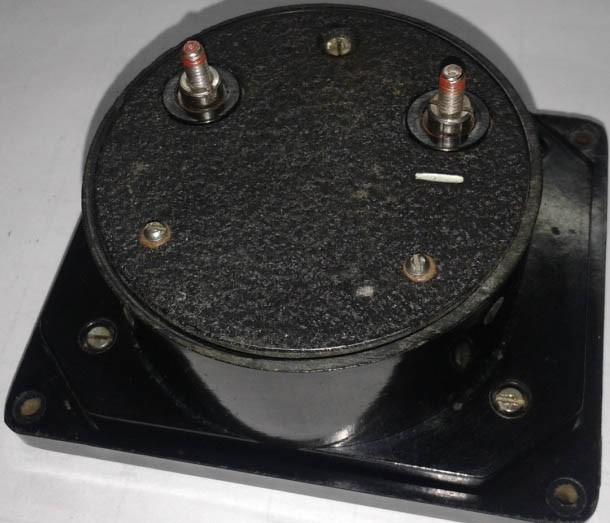

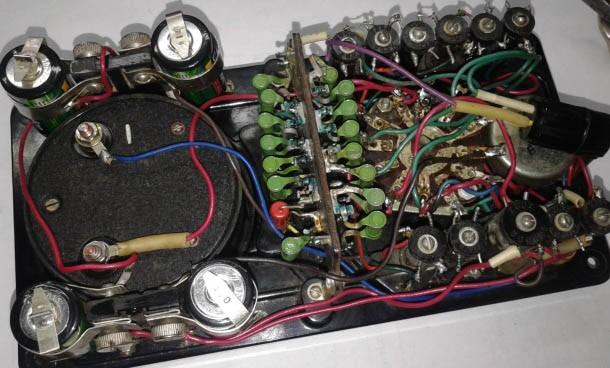

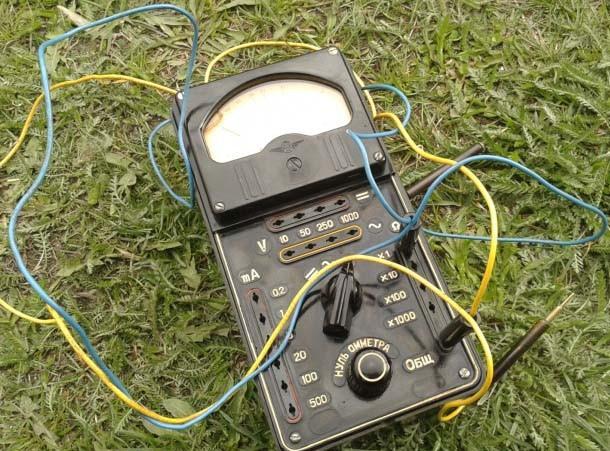

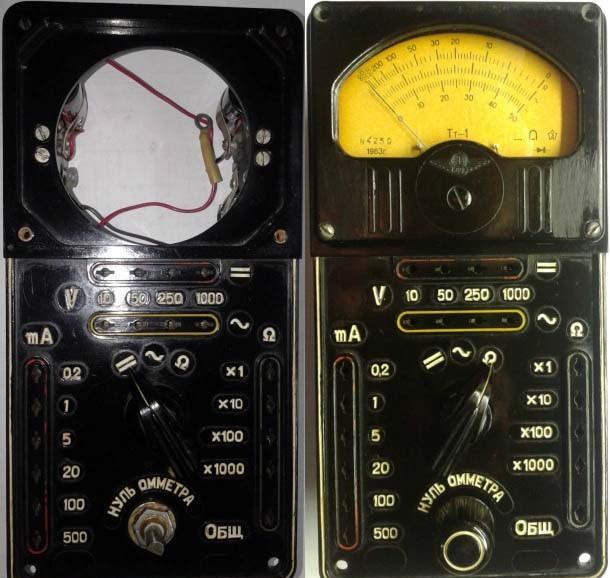

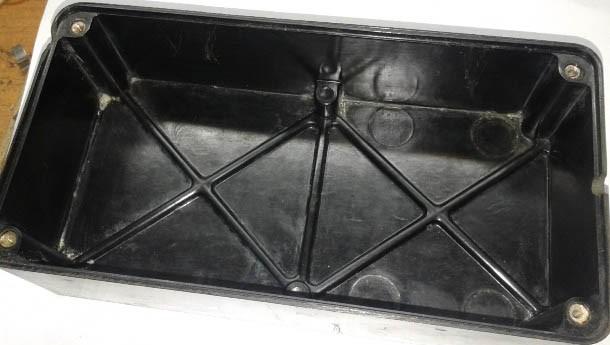

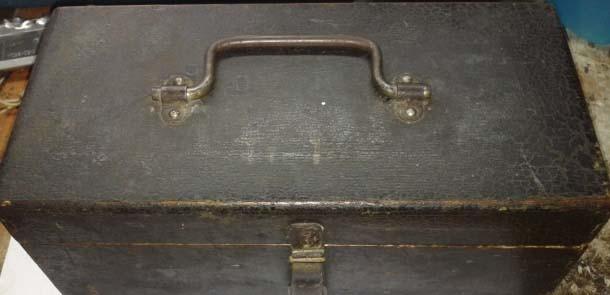

Представленный на фото экземпляр оснащен родными измерительными шнурами и находится в деревянном футляре из фанеры, оснащенном металлической ручкой и защелкой. Корпус прибора крепится на 4 винтах, а задний кожух является съемным, что обеспечивает доступ к внутренним узлам для ремонта.
