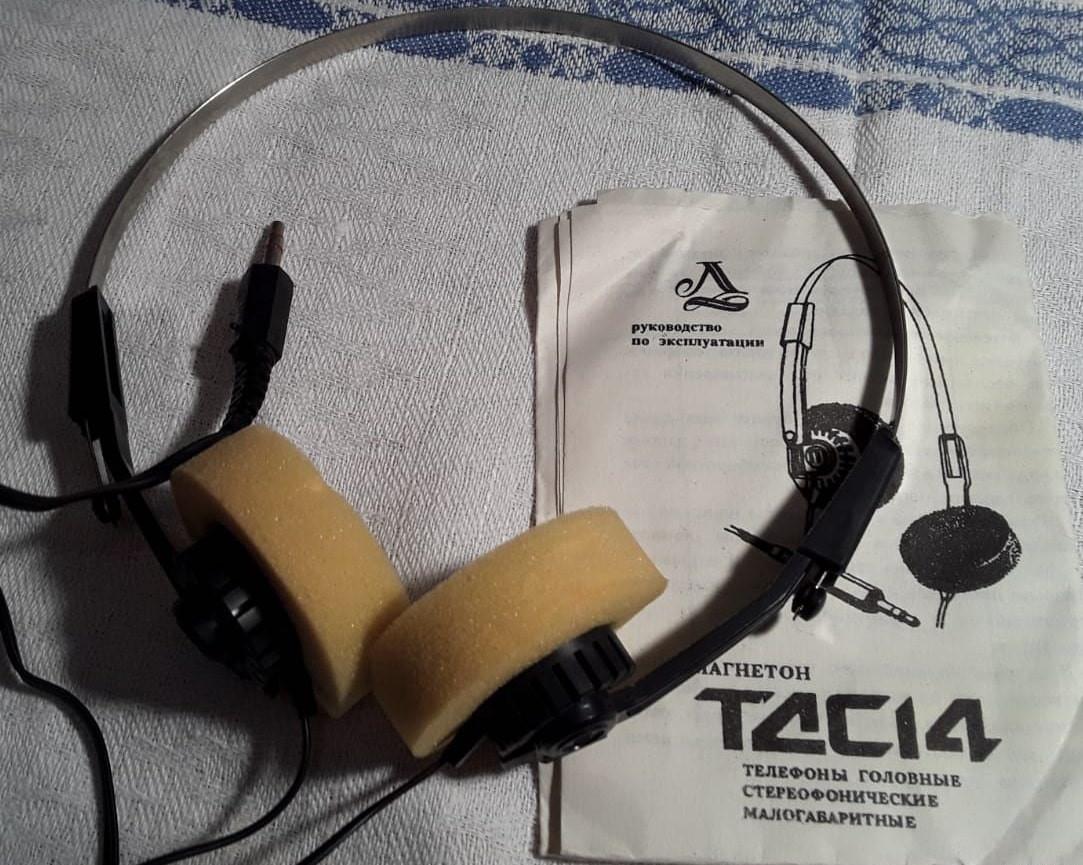

ТДС-14 «Электроника»

Стереофонические ТДС-14 «Электроника» — это легендарная модель советского аудио, выпускавшаяся на НПО «Феррит» (завод «Магнетон») в Санкт-Петербурге. Эти наушники были разработаны для индивидуального прослушивания стереофонических программ от бытовой носимой звуковоспроизводящей аппаратуры, такой как магнитофоны и радиоприемники. Благодаря надежной конструкции и качественным материалам, они до сих пор пользуются спросом у аудиофилов и коллекционеров, ценящих «советский звук».

Технические характеристики ТДС-14

Модель отличается сбалансированным звучанием и надежностью. Основные параметры, определяющие акустическую отдачу и совместимость с источниками сигнала:

• Диапазон воспроизводимых частот: 20 – 20000 Гц (обеспечивает полный спектр звуков).
• Номинальная мощность: 0,14 мВт (оптимально для портативных плееров).

• Паспортная мощность: 0,1 Вт (допустимый предел нагрузки).
• Номинальное сопротивление: 40 Ом (стандарт для советской аппаратуры).
• Суммарный коэффициент гармоник (THD): 1% в диапазоне 100-8000 Гц (высокая чистота звука).
• Вес: 75 грамм (в комплекте с шнуром), 53 грамма (без шнура).

• Габариты: 153х163х45 мм.
• Историческая цена: 24 рубля.

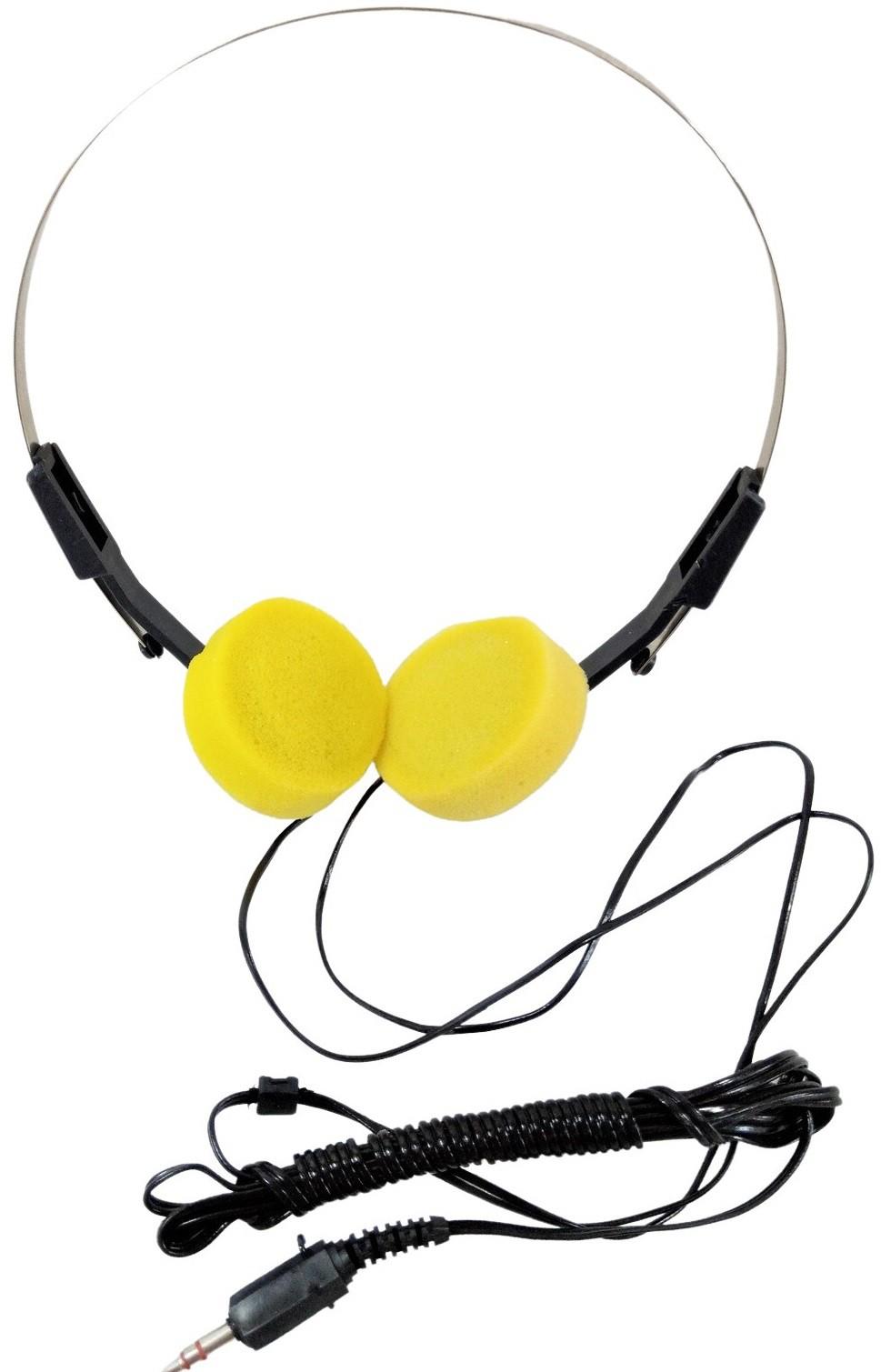

Конструкция и принцип работы

Акустическая система ТДС-14 состоит из левого и правого телефонов, жесткого держателя с кронштейнами и гибкого соединительного кабеля. Шнур типа ЛППВ сечением 4х0,08 мм² обеспечивает надежную передачу сигнала и заканчивается стандартным разъемом jack 3.5, что упрощает подключение к современной технике через переходники.

Корпус наушников крепится к металлическому оголовью, которое снабжено механизмом регулировки длины. Пружинные свойства металла обеспечивают комфортное прижатие телефонов к ушам, изолируя внешние шумы. В основе драйвера лежит магнит марки 25БА170 (диаметр 20 мм, высота 3,5 мм). Диафрагма выполнена из тонкой поликарбонатной пленки толщиной 20 мкм, что гарантирует высокую линейность хода.

Звуковая катушка диаметром 10,3 мм намотана медной жилой 0,04 мм и содержит 81 виток. Высота катушки составляет всего 2 мм, что способствует быстрой реакции на высокочастотные сигналы. Для сравнения, более ранние модели, такие как ТДС-13 «Электроника», имели несколько иную конструкцию магнитной системы, но ТДС-14 продемонстрировал лучший баланс между весом и звуковым давлением.

Разрез электроакустического преобразователя

Устройство драйвера ТДС-14 демонстрирует классическую конструкцию динамического излучателя. Основные узлы, обозначенные на схемах:

1. звуковая катушка;
2. диафрагма;
3. магнит;
4. верхний фланец;

5. керн с нижним фланцем;
6. основание;
7. ткань (акустическое сопротивление);
8. крашка (подвес).

Электроакустический преобразователь состоит из миниатюрной магнитной системы. В воздушном зазоре которой расположена бескаркасная звуковая катушка 1, жестко приклеенная к куполообразной диафрагме 2. Магнитная система формируется кольцевым магнитом 3, верхним фланцем 4 и керном с нижним фланцем 5. Этот узел вклеен в пластмассовое основание 6, к верхнему бортику которого приклеена диафрагма.

В основании предусмотрены технологические отверстия для выхода звукового давления с тыльной стороны диафрагмы, что снижает искажения. Отверстия в основании и канал в магните закрыты специальной тканью 7, которая играет роль акустического сопротивления, демпфируя резонансы. К основанию крепится корпус, задняя стенка которого имеет прорези для вентиляции. На выступы корпуса натянут амбушюр из поролона, обеспечивающий герметичность прилегания.

Упаковка и комплектация

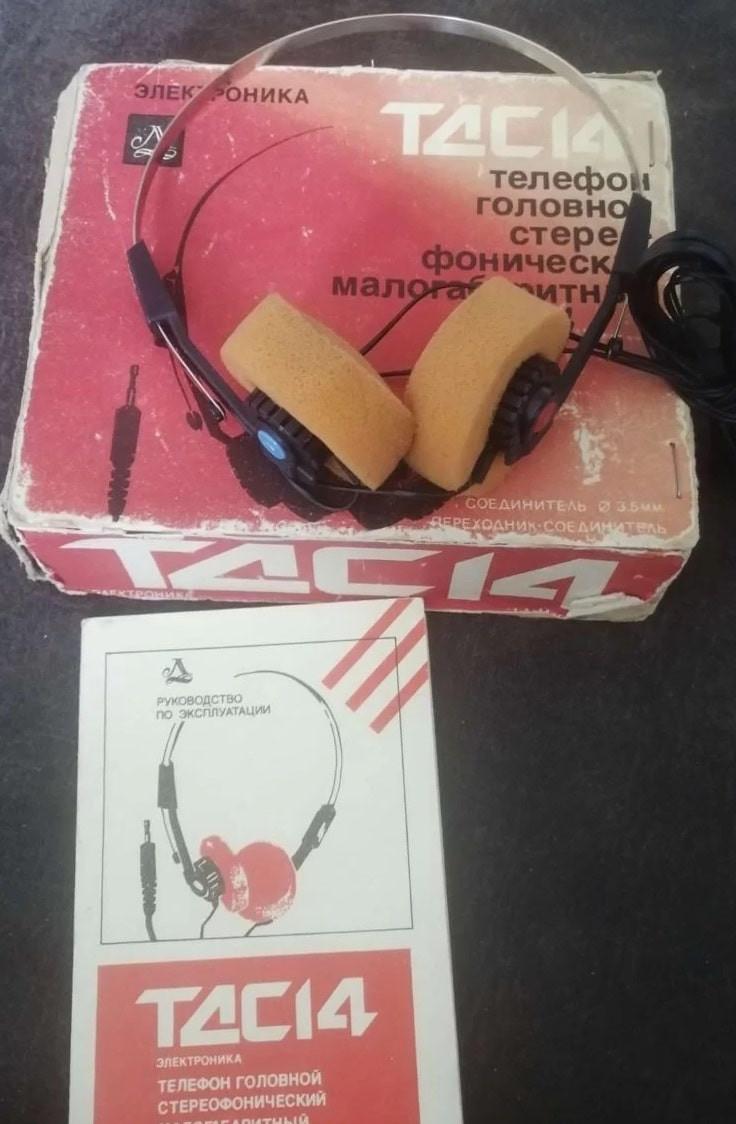

Оригинальная упаковка ТДС-14 выполнена в строгом стиле, характерном для промышленной продукции того времени. Коробка надежно защищала хрупкие элементы при транспортировке. Внутри находились сами наушники, паспорт изделия и гарантийный талон.

Документация

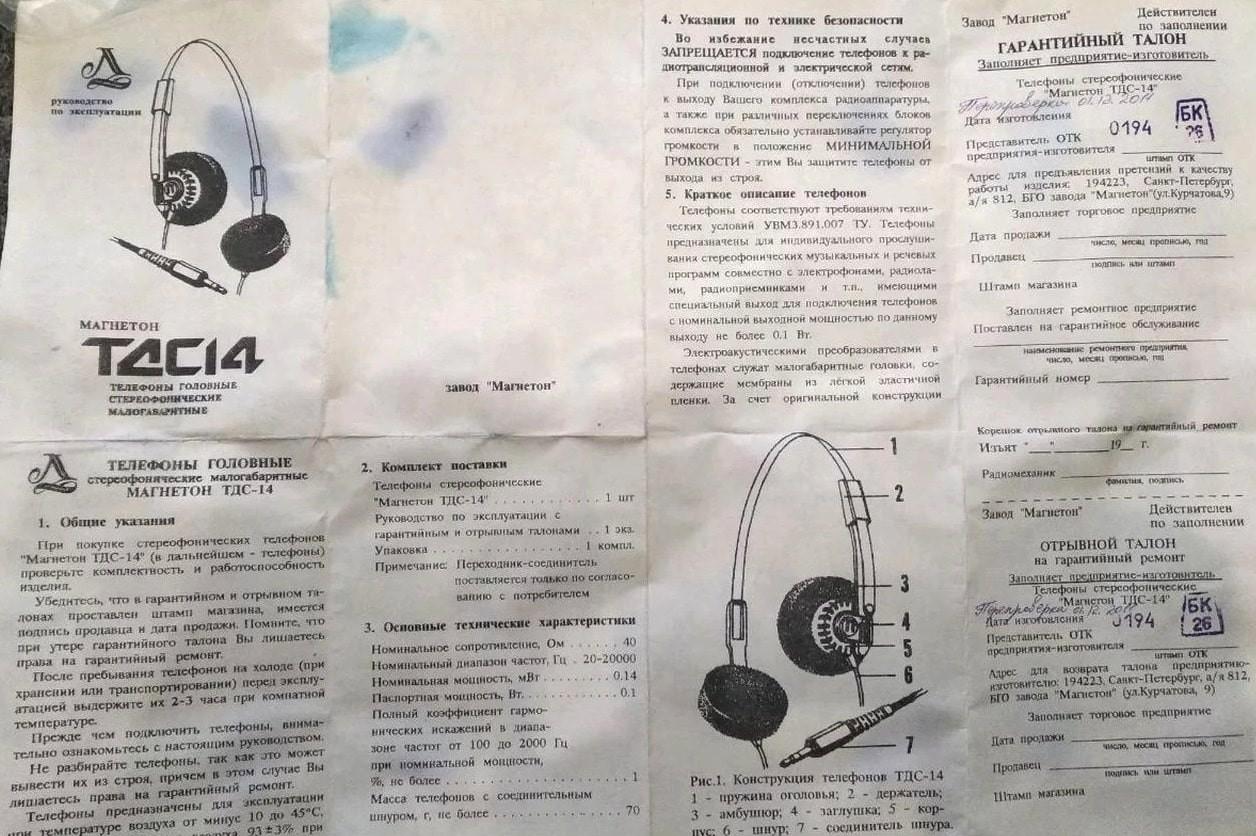

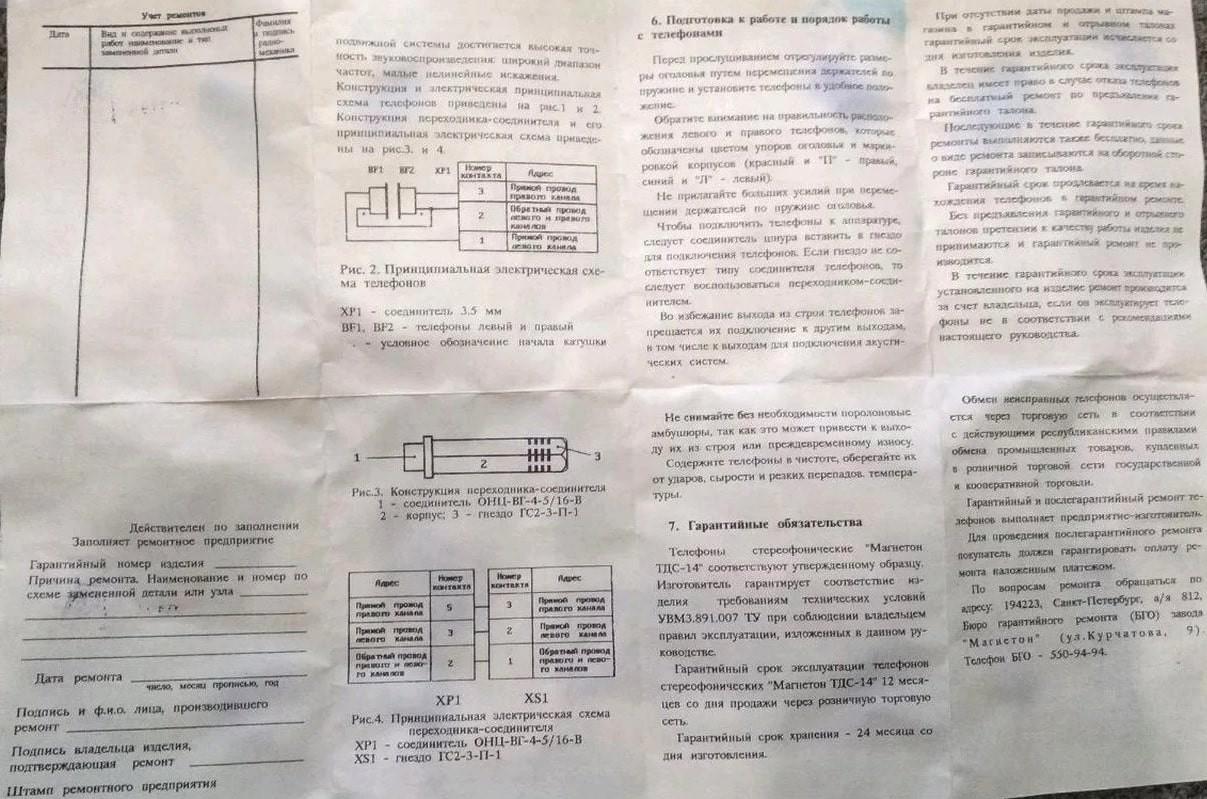

Для правильного подключения и обслуживания наушников рекомендуется изучать заводские документы. Ниже представлены сканы паспорта изделия, содержащие электрические схемы и инструкции по эксплуатации.

Современные энтузиасты часто используют ТДС-14 в качестве эталона для сравнения с более поздними модификациями, например, ТДС-14-1 «Электроника», или для восстановления старых магнитофонов. Их простота и ремонтопригодность делают эти наушники отличным выбором для тех, кто ценит аутентичность звука.
