Стереофонические марки “Электроника ТДС” выпускались на НПО «Алмаз» в Саратове с 1987 года. Модельный ряд включал несколько модификаций: ТДС-13, 13-1, 13-2, 13М, 24 и 24М. Основные отличия заключались в номинальном сопротивлении и массе устройства. Эти наушники предназначались для индивидуального прослушивания стереопрограмм через бытовую аппаратуру с выходом “телефон”. Для сравнения, более поздние модели, такие как ТДС-14 «Электроника», имели свои конструктивные особенности.

Наушники ТДС-13 «Электроника»: полный обзор и технические характеристики

Технические параметры ТДС-13

Основные электроакустические характеристики наушников представлены ниже:

Диапазон воспроизводимых звуковых частот: 20 – 20000 Гц
Неравномерность АЧХ (в диапазоне 20-20000 Гц): 23 дБ
Звуковое давление при мощности 0,1 Вт: 94 дБ

Предельно допустимая мощность: 150 мВт
Суммарный коэффициент гармоник (100-2000 Гц): 1%

Сопротивление: 40 Ом (для моделей 13, 13-1, 13-2, 24); 100 Ом (для моделей 13М, 24М)
Вес: 37 грамм (модели 13, 13-1, 13-2, 13М); 35 грамм (модели 24, 24М)
Габариты: 140х70х44 мм

Цена (историческая): 20 рублей

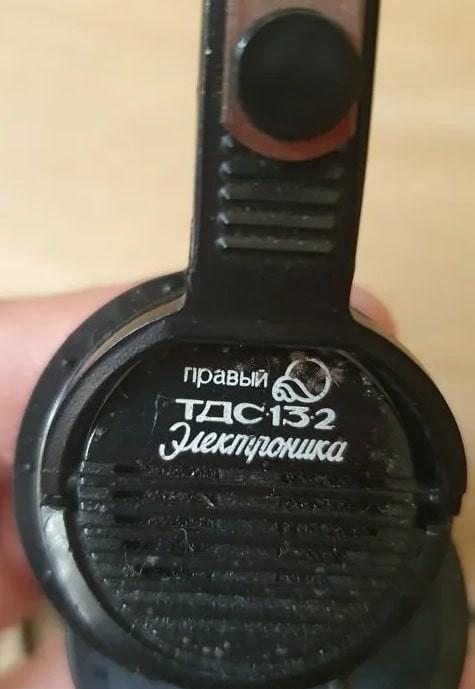

Конструкция и принцип работы

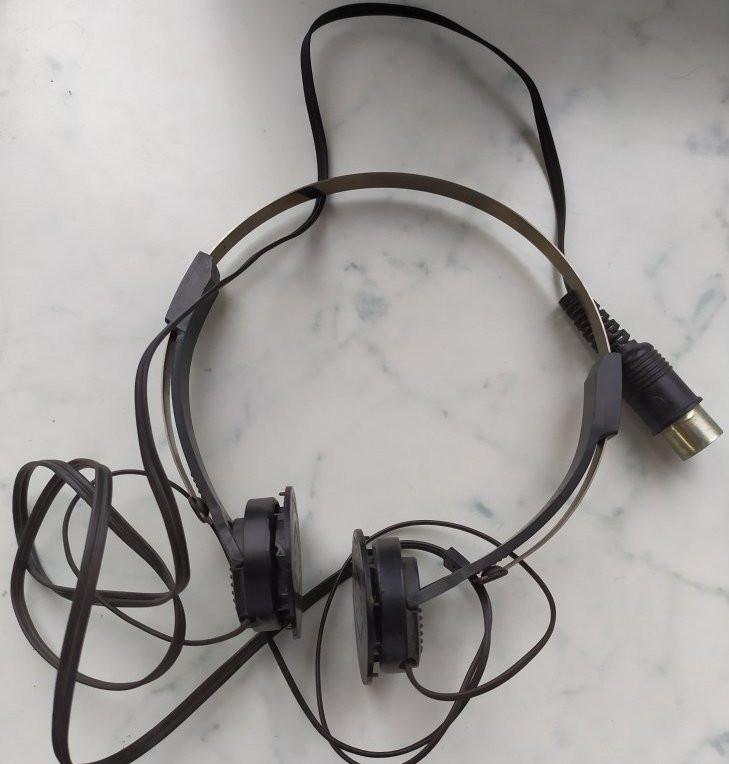

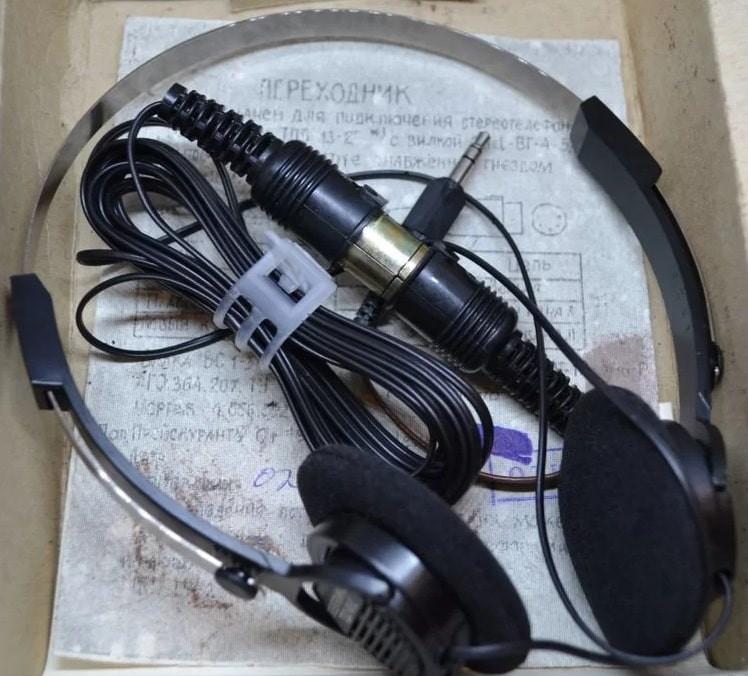

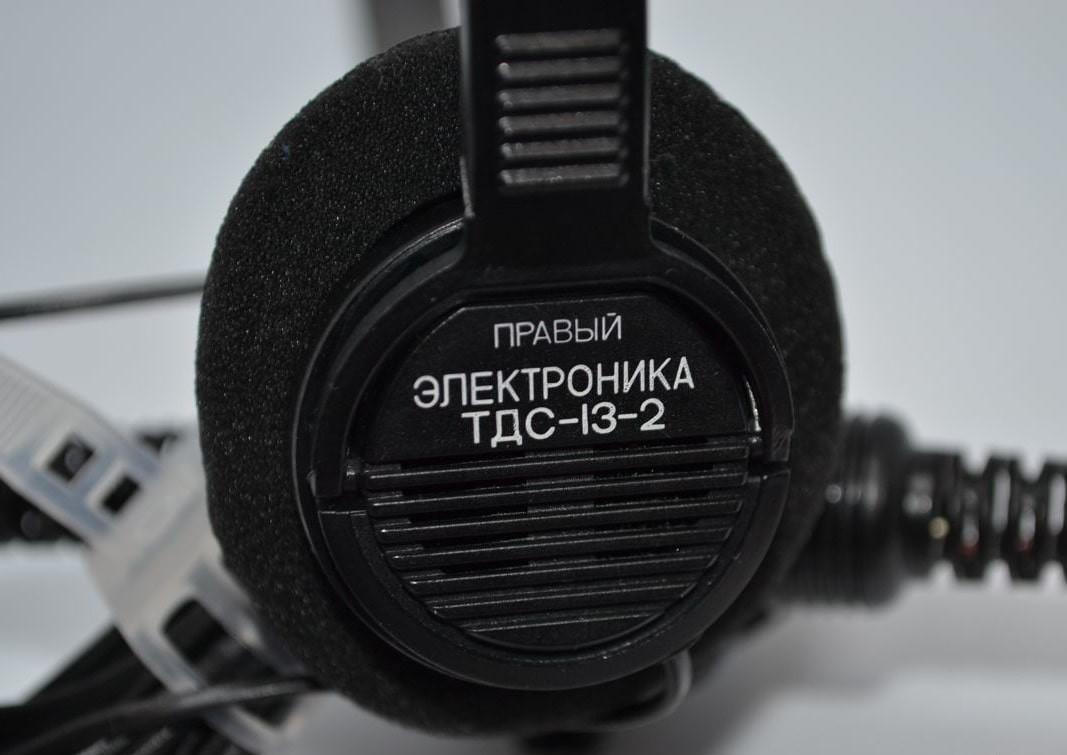

Конструкция наушников включает левый и правый телефоны, держатель с кронштейнами и соединительный кабель. Шнур оснащен разъемом jack 3.5 mm. В качестве магнита используется элемент марки С-М11-08К-008 (диаметр 9,6 мм, высота 2,5 мм). Диафрагма выполнена из полиэтилентерефталатной пленки толщиной 20 мкм. Звуковая катушка (диаметр 10,3 мм) намотана жилой диаметром 0,04 мм и содержит 84 витка.

Разрез преобразователя ТДС-13

Устройство преобразователя телефона включает следующие элементы:

магнит;

полюсный наконечник;
стакан;

держатель;
диафрагма;
крышка;

сетка;
ткань;
звуковая катушка;

плата.

Преобразователь состоит из миниатюрной магнитной системы, подвижной системы и защитной крышки. Магнитная система включает магнит 1, полюсный наконечник 2 и стакан 3. Стакан склеен с держателем 4, к которому приклеена диафрагма 5 и защитная крышка 6 с сеткой 7. В держателе есть отверстия, закрытые снизу тканью 8. Подвижная система состоит из диафрагмы 5 и бескаркасной звуковой катушки 9. Выводы катушки припаяны к печатной плате 10, закрепленной на держателе 4. Крышка имеет широкий бортик с выступами для удержания амбушюра из мягкого поролона. Все элементы образуют акустико-механическую систему, включая акустическое сопротивление тканей. На переднюю крышку надевается корпус, к которому крепится оголовье из металлической ленты. Для любителей качественного звука также стоит обратить внимание на ВЕГА-108-стерео.
