Симметричный усилитель – усовершенствованная схема, опубликованная в июньском номере Cilicon Chip за 1994 год.
Каскад усиления напряжения
Этот каскад обеспечивает усиление по напряжению для предвыходного каскада, раскачивающего мощный выходной каскад до полной мощности. Элементы T6, T7, T8, T9, R15, R14, R12, R13, C3, C7, C8 образуют второй диффкаскад усиления напряжения T7 и T9. R15 обеспечивает ток покоя диффкаскада 8 мА. Другие перечисленные компоненты образуют местную частотную коррекцию каскада.
Каскад стабилизации тока покоя
Состоит из T10, R34, R37, R38, C12. Служит для стабилизации тока покоя выходного каскада от температуры и изменения питающего напряжения.
Каскад усиления тока
Усиливает ток необходимый для работы на 8 и 4 омную нагрузку. 2-х омная нагрузка невозможна без использования дополнительных мощных транзисторов.
Блок питания для 400 ваттного усилителя
Блок питания для этого усилителя мощности состоит из двух компонент:
1–ая: Тороидальный трансформатор с габаритной мощностью 625 Вт. Первичная обмотка, которого рассчитана на вашу сеть. Для Австралии 240 В, США 110, 115 В переменного напряжения и я думаю, что мой вариант (220 В) пригоден для Европы и России (220-240 В).
2х50 В переменного напряжения для полной мощности.
Один диодный мост на 400 В 35 А.
Два резистора по 4,7 кОм 5 Вт.
Конденсаторы 2х10000 мкФ на 100 В, в идеале это должны быть конденсаторы по 40000 мкФ на каждое плечо выпрямителя.
Как подобрать МОСФЕТ транзисторы
Когда используется этот тип МОСФЕТ–транзисторов в симметричном усилителе, настоятельно рекомендую тщательную подборку выходных транзисторов. Для исключения протекания постоянного тока через нагрузку. Резисторы 0,22 Ома образуют только локальную обратную связь и не защищают оттока.
Лучший метод, который я нашел для подбора транзисторов, это 150 Ом 1 Вт резистор и 15 В источник напряжения. Если Вы посмотрите на схему, то увидите как измеряется N-канальный и P-канальный транзистор. На подключенном в схему транзисторе измеряется постоянное напряжение. Оно находится в пределах 3,8 – 4,2 В.Просто подберите транзисторы в группу с различием в ±100 мВ. Пожалуйста, не перепутайте схему подключения P-канального и N-канального транзистора.

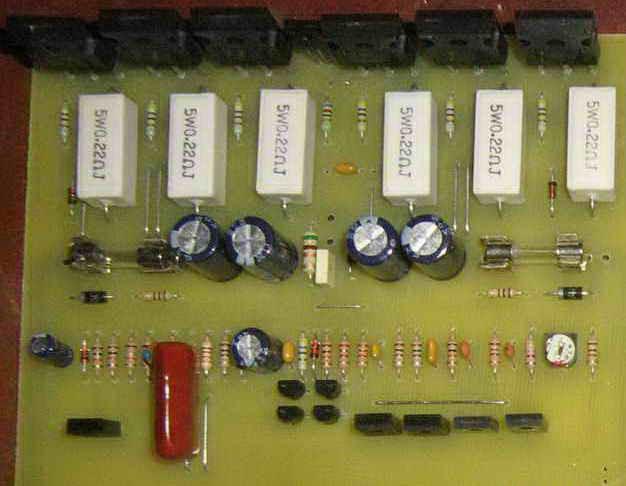

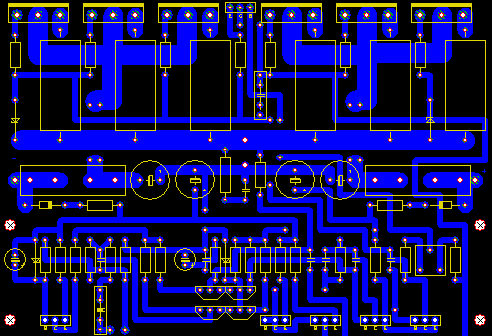

Сборка печатной платы
При первом взгляде на печатную плату просмотрите, все ли отверстия просверлены, и диаметры отверстий соответствуют диаметрам ножек деталей. Если что–то не просверлено – то, пользуясь, приведенными ниже, стандартными диаметрами, просверлите недостающие отверстия.
¼ ваттный резистор = от 0,7 мм до 0,8 мм
1–ваттный резистор = 1 мм
¼ диод Зеннера и нормальный мощный диод = 0,8 мм
Малосигнальные транзисторы, такие как BC546, в корпусе TO-92 =0,6 мм
Средне сигнальные транзисторы, такие как MJE340, в корпусе ТО–126 = 1,0 мм
Мощные выходные девайсы IRFP9240 устанавливаются в 2,5 мм отверстия.

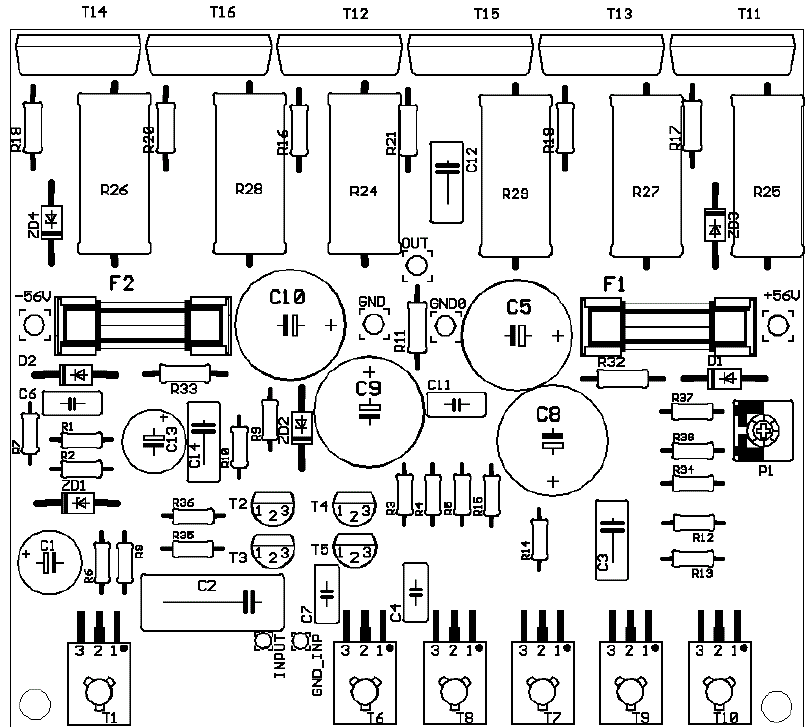

Сборка начинается с установки ¼ ваттных резисторов, затем устанавливаются мощные резисторы, диоды, конденсаторы и малосигнальные транзисторы. Следует быть внимательным при установке полярных элементов. Неправильное подключение может привести к неработоспособности устройства или выходу одного, или более элементов, при включении схемы. Выходные транзисторы и транзистор Q10 (BD139) – устанавливаются позже. Расположение деталей по оригиналу:
Предпусковой тест
Допустим, что вы установили все элементы, кроме выходных транзисторов и Q10 (BD139). Подсоедините на временные проводники транзистор Q10. Надо быть внимательным, чтобы не поменять местами эмитер–коллектор–база на база–коллектор–эмитер транзистора BD139. Это нужно, чтобы во время тестирования усилитель работал должным образом. Также следует установить 10 Ом резистор, параллельно ZD3, со стороны проводников печатной платы. Для чего это нужно? Для того чтобы подключить резистор R11 обратной связи к буферному каскаду. Исключая выходные каскады получаем очень низкомощный усилитель мощности и можем произвести тесты безопасности вывести из строя выходные каскады. Теперь, когда подключен резистор обратной связи, пришла пора подключать питание ±70 В и включать. 5 Вт резисторы по 4.7 кОм при этом уже должны быть ус
