Усилитель Nikko TRM 40 IC: история, характеристики и особенности

Изготовитель: Nikko Electric MFG. CO., LTD., Япония (nikko-el.co.jp), 60-е годы.

В эпоху становления твердотельной аудиоэлектроники японский бренд Nikko занимал достойное место на рынке, предлагая устройства, сочетающие надежную схемотехнику и оригинальный дизайн. Модель TRM 40 IC — яркий пример того, как производители переходили от ламповых схем к транзисторным, сохраняя при этом «тепло» звучания. Этот двухканальный усилитель мощности был спроектирован с учетом высоких требований к качеству сигнала и долговечности компонентов.

Для сравнения, современные аналоги того времени, такие как JVC A-X40, также активно внедряли новые технологии, однако Nikko сделал ставку на использование специфических германиевых элементов и трансформаторной обвязки, что выделяет его на фоне более массовых продуктов.

Технические характеристики:

• Выходная мощность на канал: 14 Вт/8 Ом
• Частотный диапазон по уровню -10 дБ: 20 – 20000 Гц
• Общие гармонические искажения при выходной мощности 10 Вт: 1%
• Разбаланс по между каналами: ±2 дБ
• Уровень шума: 1 – 3 мВ
• Регулировка высоких частот (10 кГц): ±14 дБ
• Регулировка низких частот (70 Гц): ±10 дБ
• Включение тонкомпенсации на 70 Гц: +11 дБ
• Включение тонкомпенсации на 10 кГц: +7 дБ
• Входная чувствительность AUX: 170 мВ

Конструкция усилителя TRM 40 IC демонстрирует инженерный подход 60-х годов. Лицевая панель выполнена из алюминия, что не только придает устройству эстетичный вид, но и служит дополнительным элементом теплоотвода. Ручки регуляторов также изготовлены из металла, обеспечивая приятное тактильное ощущение и долговечность механизма.

Сердцем усилителя является схема на германиевых транзисторах HITACHI 2SB337 в массивном корпусе ТО3. Использование германия вместо кремния было характерно для переходного периода: такие транзисторы обеспечивали специфическую, часто хвалимую аудиофилами, форму искажений, которую считали более «музыкальной». Кроме того, в схеме применены межкаскадные трансформаторы, что является редкостью для усилителей мощности данного класса и указывает на стремление разработчиков улучшить согласование каскадов и снизить нелинейные искажения.

Важной особенностью схемотехники является наличие встроенной тонкомпенсации. Это позволяет пользователю корректировать АЧХ на низких (70 Гц) и высоких (10 кГц) частотах, что особенно актуально для виниловых проигрывателей и старых магнитофонов. Уровень компенсации достигает +11 дБ на низких частотах и +7 дБ на высоких, что дает значительный запас для настройки звука под конкретные условия прослушивания.

Если сравнивать этот усилитель с советскими аналогами, такими как Санда 35У-107С, то Nikko TRM 40 IC выигрывает за счет более компактного исполнения и использования качественных импортных комплектующих, однако советские аппараты часто превосходили его по запасу прочности и ремонтопригодности в условиях дефицита запчастей.

Описание конструкции:

Усилитель собран на германиевых транзисторах HITACHI 2SB337 в корпусе ТО3 с межкаскадными трансформаторами. Электролитические конденсаторы — ELNA, что говорит о высоком качестве фильтрации питания и согласования сигналов. Использование конденсаторов ELNA, известных своим «аналоговым» звуком, добавляет системе глубины и детализации.

На задней панели усилителя расположено 4 пары входных разъемов, что позволяет подключить несколько источников сигнала (например, проигрыватель, магнитофон, тюнер) без необходимости频繁ного переключения кабелей. Выходные клеммы под винт обеспечивают надежный контакт с акустическими системами.

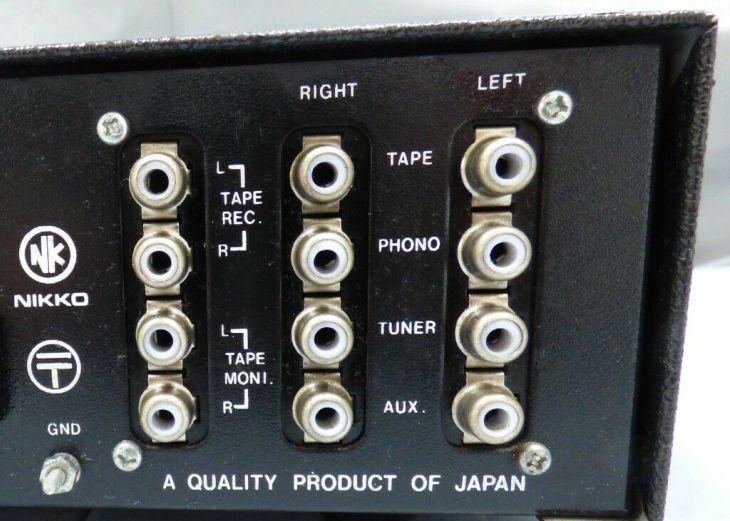

На задней панели находится 4 пары входных разъемов и 1 пара выходных клемм под винт:

При покупке такого раритета важно обращать внимание на состояние электролитических конденсаторов. Несмотря на высокое качество ELNA, возраст требует замены. Также стоит проверить германиевые транзисторы на пробой и утечку тока, так как их замена может потребовать подбора пар для сохранения баланса каналов.

Вид снизу:

Схема:

Для полноты картины стоит отметить, что усилители Nikko часто входили в состав комплектов вместе с тюнерами. Например, модель AKAI SW-170 могла использоваться в связке с подобными усилителями, создавая сбалансированную систему. Однако Nikko предлагал и собственные тюнеры, что делало его продукцию самодостаточной.
