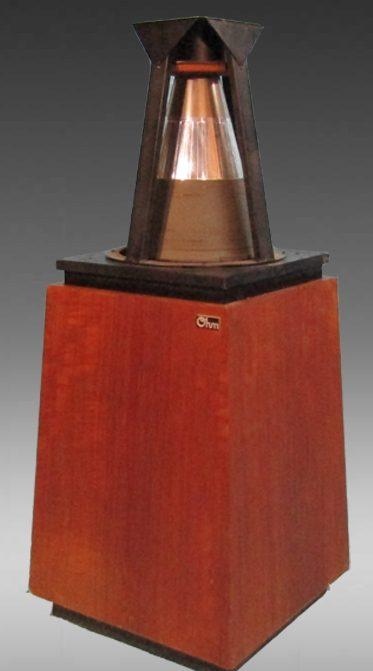

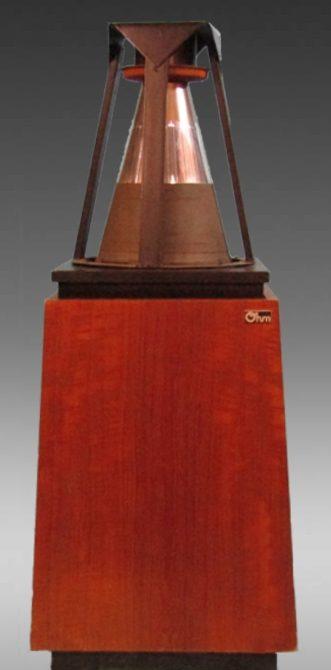

Акустическая система Ohm Acoustics F — это культовая модель, ставшая символом инженерной мысли 1970-х годов. Производитель: Ohm Acoustics Corp., Brooklyn, США. Период производства 1972-1984 года. Модель Ohm F была самой популярной из первого поколения всенаправленной акустики Ohm Acoustics. В ней используется уникальный 12-дюймовый широкополосный громкоговоритель, который кардинально отличает её от традиционных колонок. Если вы ищете альтернативу стандартным решениям, например, компактной YAMAHA NS-15, то F-ка предлагает совершенно иной подход к формированию звуковой сцены.

Характеристики Ohm Acoustics F

Для понимания возможностей этой системы важно изучить её технические параметры:

• Частотный диапазон при неравномерности ±3 дБ: 37 – 17000 Гц

• Чувствительность: 86 дБ/2,82В/м
• Номинальное сопротивление: 4 Ом
• Рекомендуемая мощность усилителя: 100 – 200 Вт

• Внешние размеры (ВхШхГ): 1118х457х457 мм

Принцип работы и уникальность конструкции

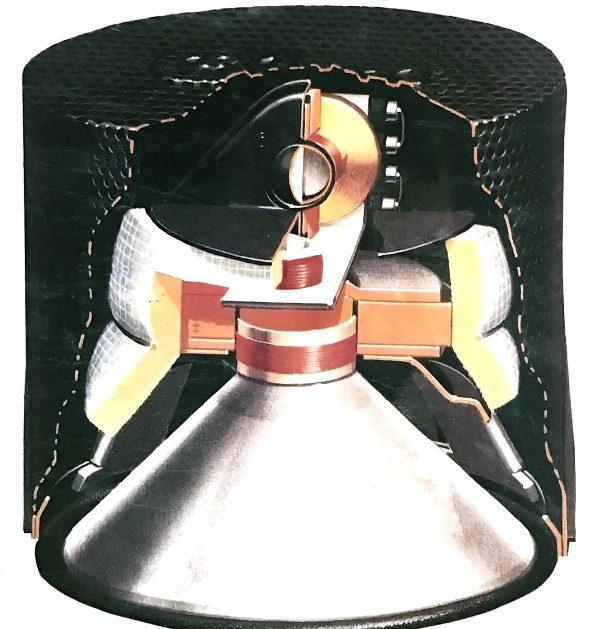

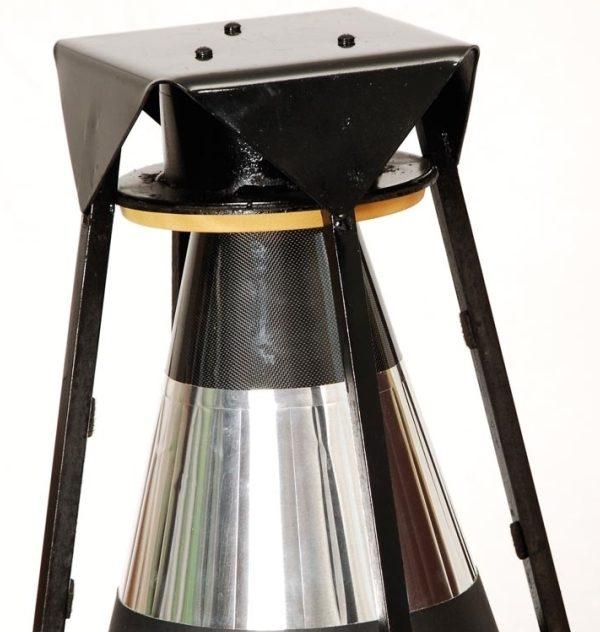

Главная особенность Ohm Acoustics F кроется в конструкции её излучателя. Установленный громкоговоритель имеет титаново-алюминиевый диффузор. Внешне он напоминает большой электродинамический излучатель с глубоким диффузором, установленный лицевой стороной вниз на вершине большого корпуса. При этом «неправильная» сторона направлена наружу, а мощный магнит находится сверху.

Энергия от звуковой катушки распределяется в радиальном направлении. Каждая часть поверхности диффузора движется одновременно внутрь и наружу, находясь в идеальной фазе с входным аудиосигналом. Этот эффект называется «когерентным звуком». Благодаря такой конструкции звуковое поле формируется практически одинаково во всех направлениях, что позволяет размещать колонки в любом месте комнаты, не теряя качества стереоэффекта. Это выгодно отличает её от 3-х полосной блочной АС с ЭМОС, где звуковая сцена сильно зависит от позиции слушателя.

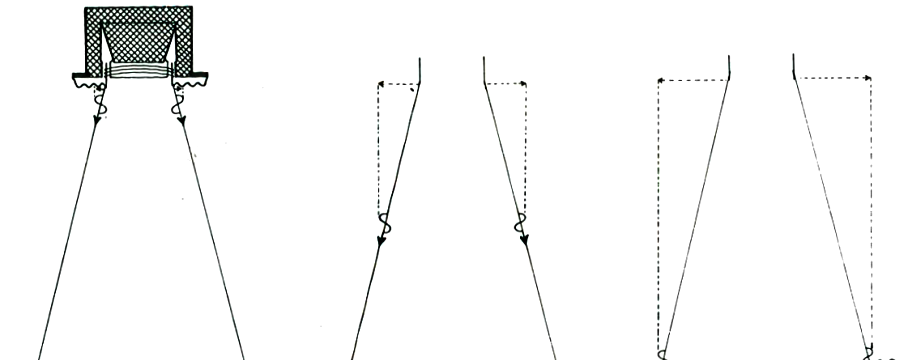

Волны генерируются в вершине диффузора электродинамическим преобразователем, состоящим из очень мощного магнита Alnico и сложной 75-мм звуковой катушкой. Катушка изготовлена из анодированной алюминиевой ленты, намотанной по краям. Её масса составляет всего 4 грамма. Эта минимальная масса подвижной системы обеспечивает отличную динамику на самых высоких частотах. В соответствии с математикой диффузора, он действует как линия передачи волн.

Волны проходят по боковой поверхности диффузора к подвесу, где они поглощаются. Отражения обратно в диффузор практически не происходит. Линия передачи правильно прерывается различными механическими методами, так что каждый импульс проходит от вершины до подвеса только один раз. Это исключает искажения, характерные для обычных динамиков.

Геометрия диффузора рассчитана таким образом, чтобы поддерживать точное соотношение между сверхзвуковой наклонной волной и звуковой горизонтальной волной. Сверхзвуковая волна проходит вниз по конусу. Таким образом, образуется цилиндрический волновой фронт, который практически не имеет временных и фазовых ошибок. Это когерентный волновой фронт, который, как кажется, генерируется виртуальной пульсирующей мембраной цилиндрической формы, стоящей на окружности реального диффузора.

Из-за большой площади и необычной формы излучающей поверхности провести достоверные измерения АЧХ сложно, существуют мельчайшие отклонения от точки к точке. Однако на слух это проявляется как естественное, «живое» звучание. Для питания такой системы отлично подойдет для тестов или более мощные усилители для полного раскрытия потенциала.
