Pass Labs Aleph 5: схема и описание усилителя мощности класса А

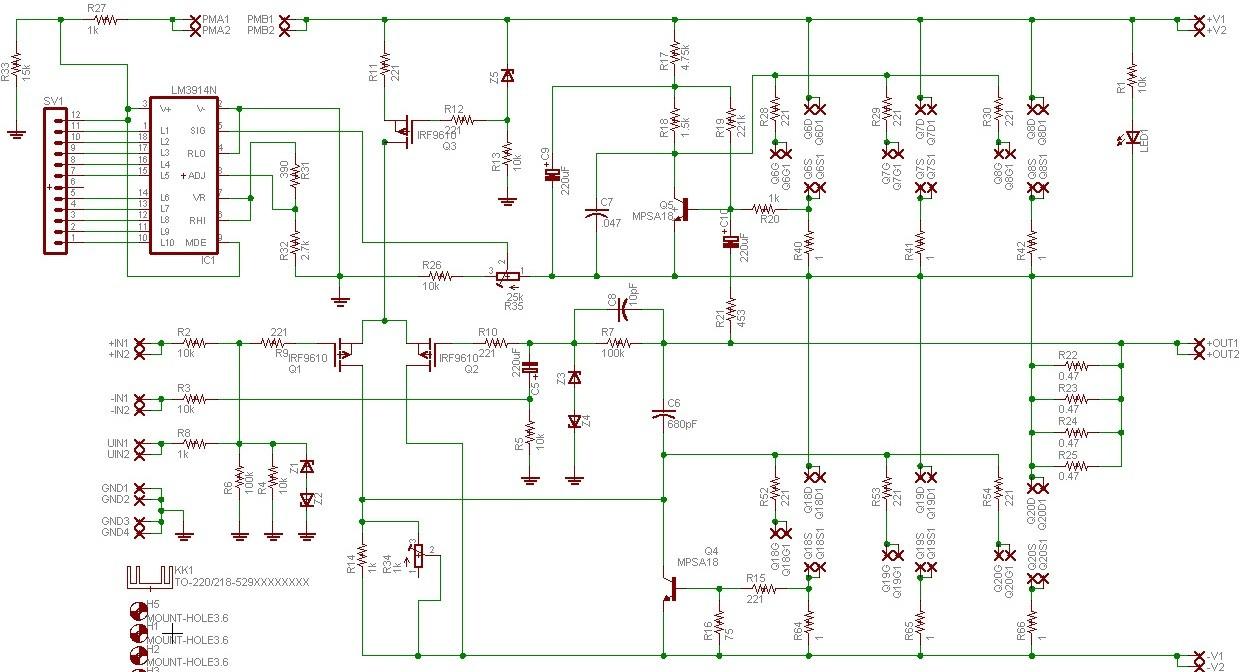

Pass Labs Aleph 5 — это высококлассный двухканальный усилитель мощности, работающий в классе А. Подобно популярной модели усилитель класса А на полевых транзисторах «Aleph-M», данная конструкция обеспечивает исключительное качество звука за счет линейной работы выходных каскадов. Ниже представлена детальная электрическая схема, основанная на руководстве по обслуживанию Pass Labs, с учетом авторских изменений и примечаний по сборке.

Несколько примечаний по порядку:

Все входные и выходные разъемы дублируются, потому, что я использовал лопасти 0,25″, которые требуют два крепежных отверстий. Размещение двойных соединителей на схеме облегчает размещение двойных отверстий на плате.

+in и -in для сбалансированных соединений. УИН не сбалансирован.
R34 и R35 – прецизионные потенциометры с 10 витками. R34 регулирует смещение постоянного тока на выходных клеммах, а R35 регулирует уровень на светодиодном индикаторе VU.
Соединения PMA и PMB предназначены для коммутатора, который отключает измеритель уровня громкости.
Полевые транзисторы IRFP-244 источника тока (Q6-Q8) и выхода (Q18-Q20) не показаны на схеме, поскольку они будут располагаться отдельно на больших радиаторах вне корпуса, а на плате выведены лопастные наконечники, к которым они подключаются. Каждое соединение помечено. Все эти транзисторы должны быть согласованы с точностью до 0,01 В.

Q1 и Q2 должны быть согласованы друг с другом.
R22-R25, R40-R41 и R64-R66 мощностью 3 Вт. Все остальные резисторы 0,25 Вт.

Схема источника питания

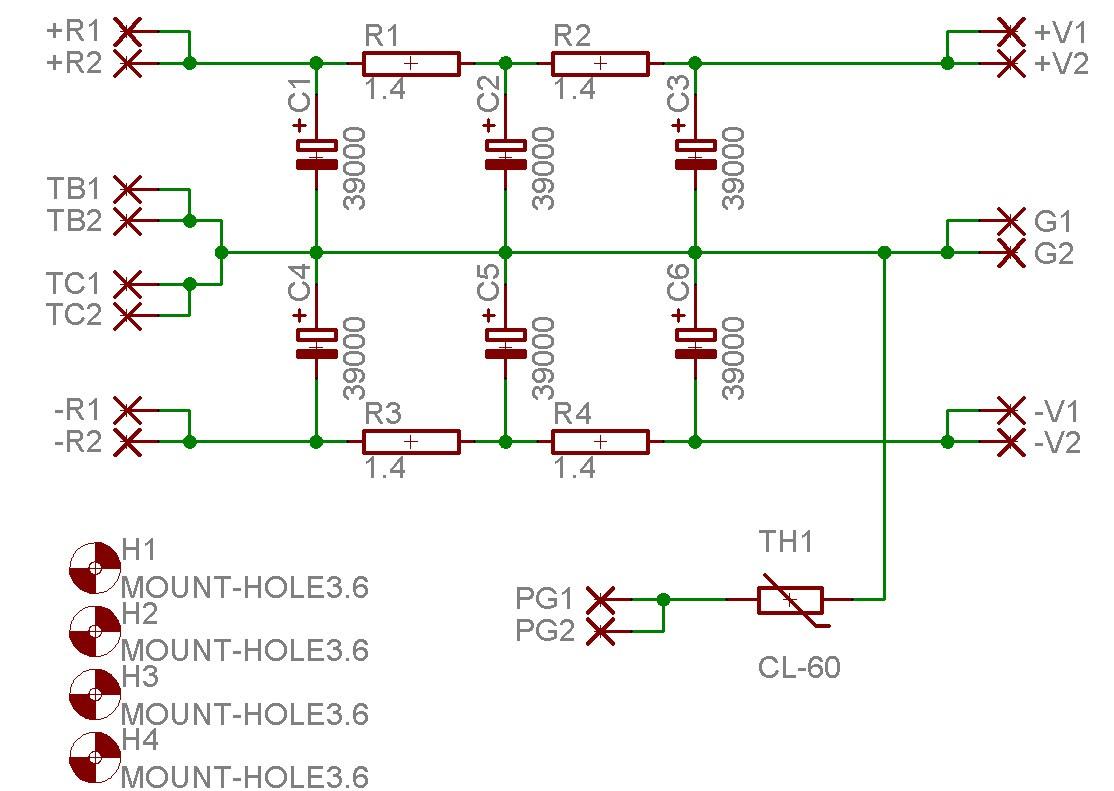

Примечания к схеме блока питания:

Блок питания представляет собой CRCRC фильтр. Резисторы R1-R4 мощностью 50 Вт каждый установлены на задней стенке с внешней стороны, используя ее как радиатор.

TH1 – это термистор между заземлением цепи и заземлением шасси для ограничения шума контура заземления.
TB и TC – центральные ответвления трансформатора, используемые для установления уровня земли.
+R и -R являются выходами мостового выпрямителя 35 В/4 A.
Фильтрующие конденсаторы установлены Panasonic TUP, 39000 мкФ/50 В.

Трансформатор тороидальный, мощностью 500 Вт с напряжением 30 В, модель Авеля Линдберга, номер Y236802.
Переключатель, выпрямитель, предохранитель, ограничители пускового тока и т.д. находятся за пределами схемы.

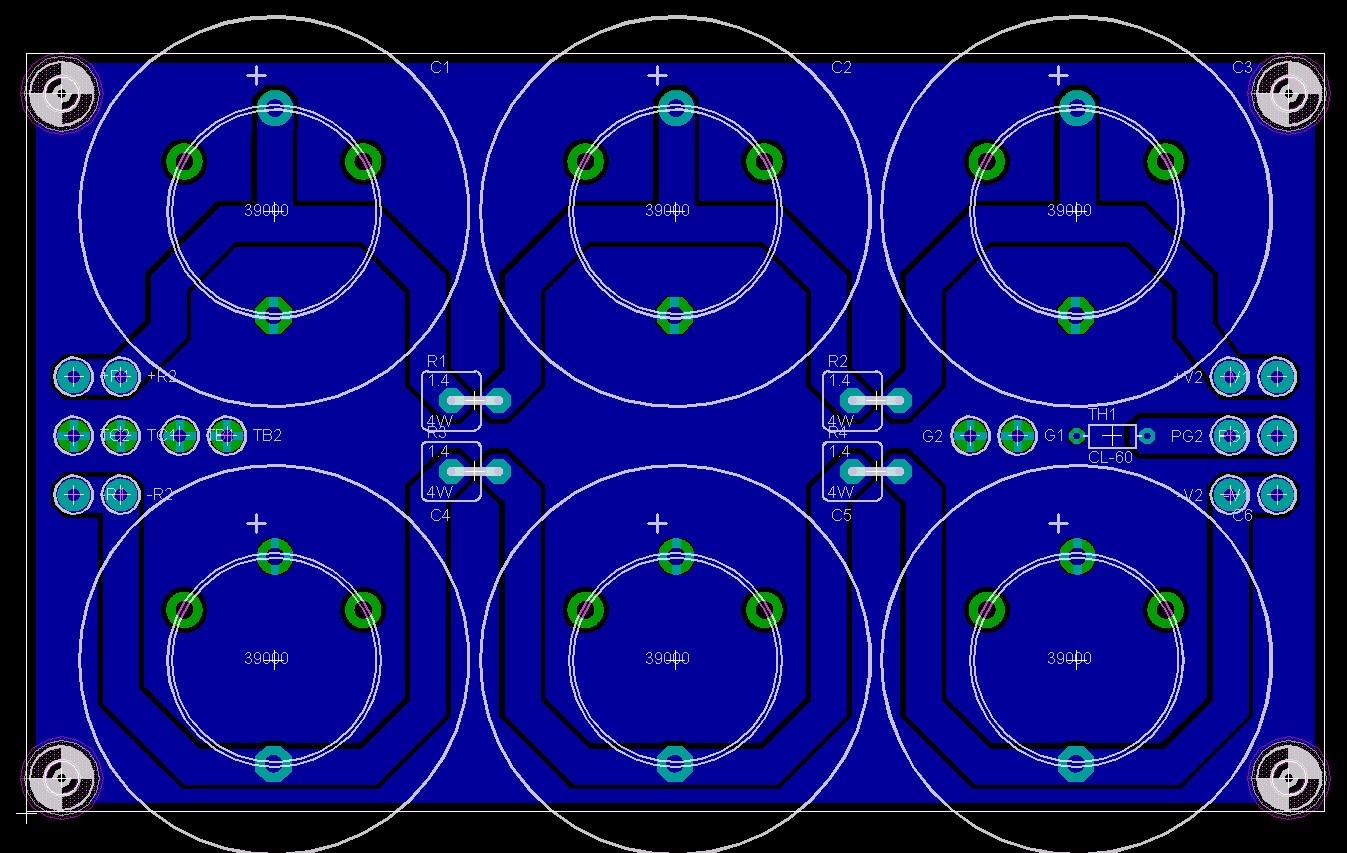

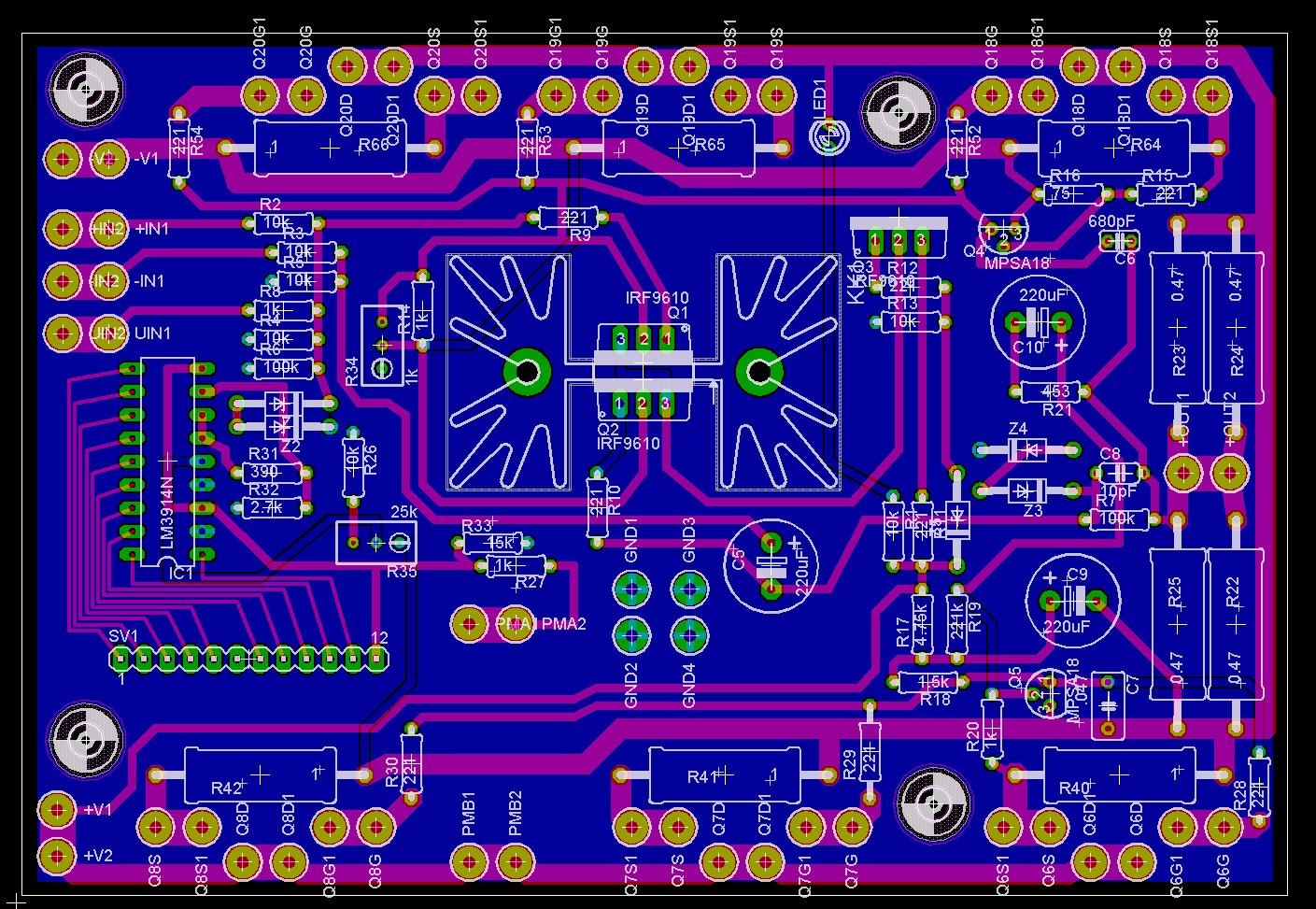

Если у вас есть Eagle CAD, вы можете печатные и макетные платы усилителя мощности и блока питания. Для тех, кто интересуется методами улучшения качества сигнала, также полезно изучить принципы гальванической развязки интерфейса I2S в ЦАП, так как чистота питания и сигнала взаимосвязаны.

Источник питания – их два, по одному на каждый канал:

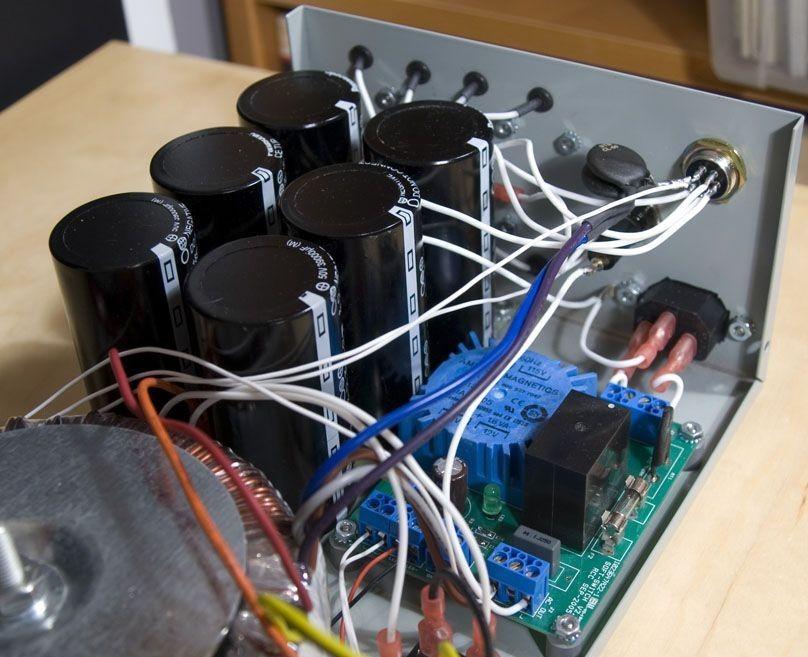

Задняя часть блока питания – софт-переключатель справа, крышки фильтров слева:

Задняя часть корпуса блока питания:

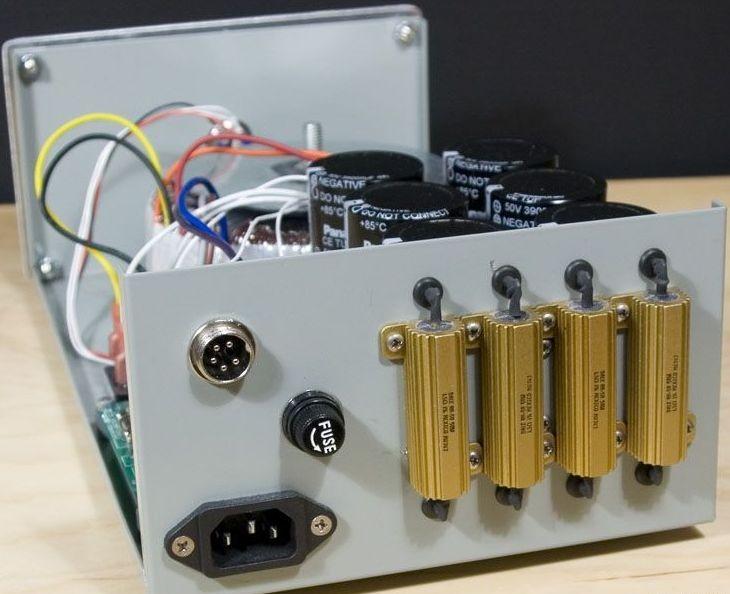

Вы можете увидеть те самые мощные резисторы R1-R4. На внутренней стороне задней панели установлен тепловой выключатель на 120° C. 5-контактный разъем в верхнем левом углу служит для подключения питания, заземления и термопереключателя к корпусу основного усилителя.

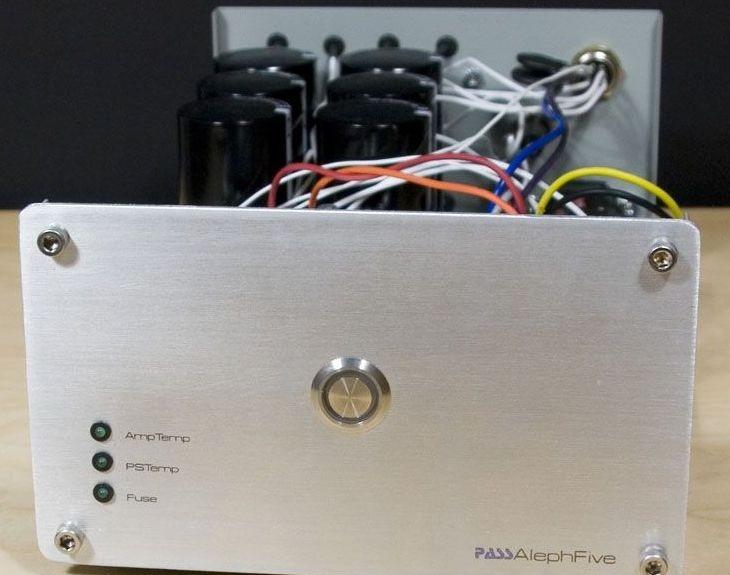

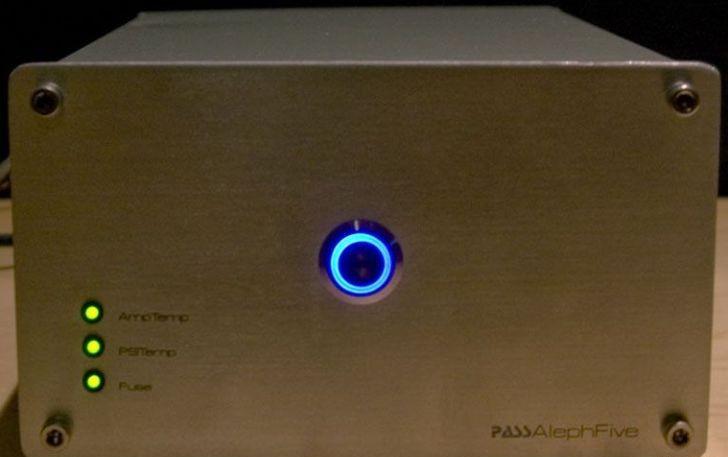

В центре передней панели доминирует выключатель питания. Три светодиода контролируют предохранитель, термопереключатель источника питания и термопереключатели усилителя.

Автор: Matt
