Как сделать переделку динамика 25ГД-26Б своими руками: замена катушки и магнита

Динамик 25ГД-26Б — это легендарный советский низкочастотный излучатель, который до сих пор ценится аудиофилами за высокую механическую прочность и потенциал. Однако «из коробки» он часто не соответствует современным стандартам Hi-Fi из-за тяжелых катушек и неидеальных магнитных систем. В этой статье мы подробно разберем процесс глубокой модернизации (переделки) этого динамика, который позволит значительно улучшить его звуковые характеристики, снизить нелинейные искажения и повысить отдачу на низких частотах. Если вы ищете способ вдохнуть новую жизнь в старую акустику или собрать качественный сабвуфер, эта доработка — отличный выбор.

Основная цель переделки — замена штатной катушки на более легкую и эффективную, а также оптимизация магнитного зазора. Часто для этих целей используется неодимовый магнит или добавляется дополнительный магнит для увеличения индукции в зазоре. Рассмотрим ключевые этапы работ, опираясь на успешный опыт сообщества.

Подготовка и изготовление новой катушки

Первым и, пожалуй, самым ответственным этапом является изготовление новой звуковой катушки. Штатная катушка 25ГД-26Б имеет значительную массу, что снижает быстродействие динамика и «размывает» бас. Для улучшения transient response (переходных характеристик) необходимо перейти на катушку, намотанную на тонкой полиимидной ленте (каптоне).

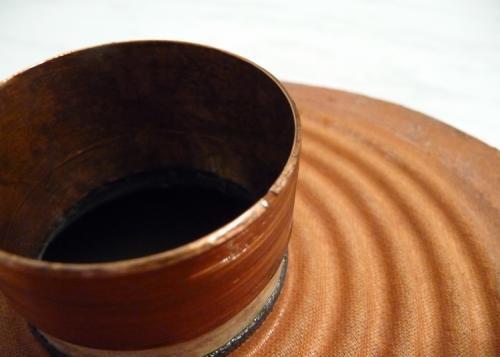

На изображении ниже представлена катушка, намотанная из ленты. Такой подход позволяет существенно снизить подвижную массу системы, что напрямую влияет на чистоту и скорость звучания.

Катушка из ленты:

Модернизация магнитной системы и керня

После изготовления новой катушки необходимо подготовить магнитную систему. Стандартный керн (сердечник) динамика 25ГД-26Б имеет определенные геометрические параметры, которые могут не идеально подходить для новой катушки или требуемой индукции. В ходе переделки часто требуется сверление отверстия в керне для улучшения охлаждения катушки и снижения тепловых искажений.

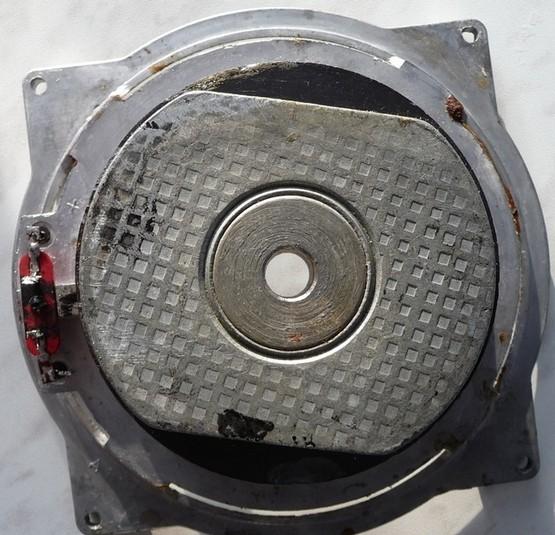

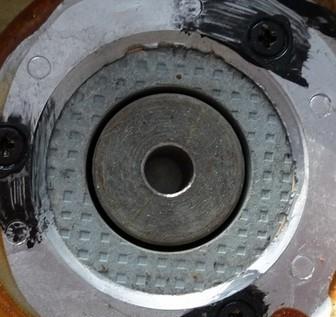

На фотографиях ниже показан процесс обработки керня. Сверление отверстия диаметром 12 мм позволяет не только улучшить термостабильность, но и иногда способствует изменению резонансных свойств магнитной системы, делая звук более открытым.

Сверление в керне отверстия диаметром 12 мм:

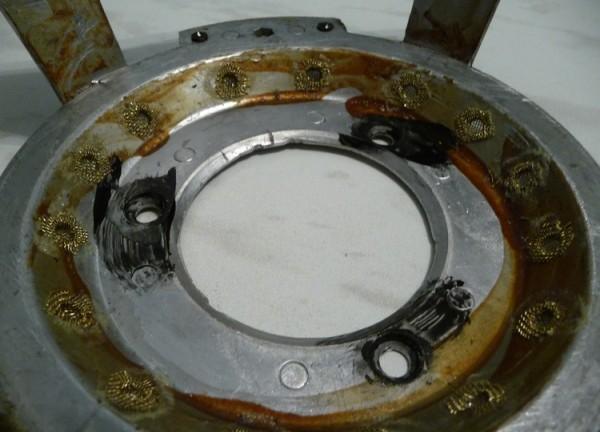

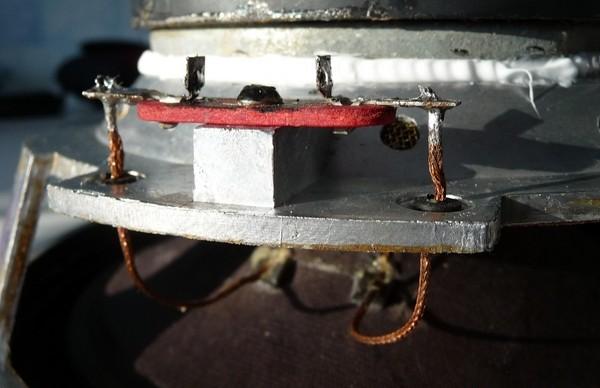

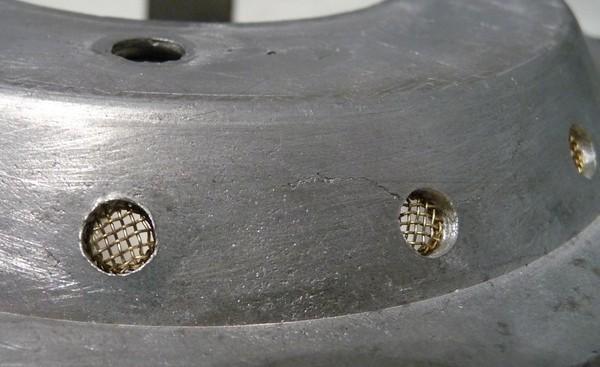

Важным шагом является работа с корзиной динамика. Для обеспечения правильного хода катушки и увеличения магнитного потока, в корзине также могут быть предусмотрены дополнительные отверстия или модификации. Это помогает снизить индуктивность рассеяния и улучшить линейность хода.

Отверстия в корзине:

Усиление магнитной системы

Одним из самых эффективных способов повышения отдачи динамика на низких частотах является увеличение магнитного потока в зазоре. Для этого используется дополнительный магнит. Установка дополнительного магнита позволяет значительно повысить индукцию B, что приводит к увеличению коэффициента передачи тока в механическую энергию. Это особенно актуально, если вы планируете использовать динамик в качестве сабвуфера или в активной НЧ-звене.

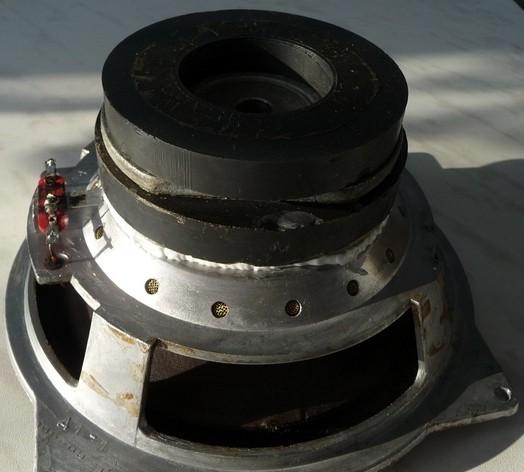

На изображении ниже показан дополнительный магнит, который устанавливается в конструкцию. Правильный подбор силы и геометрии дополнительного магнита позволяет добиться баланса между мощностью и массой подвижной системы.

Дополнительный магнит:

Итоговый результат и применение

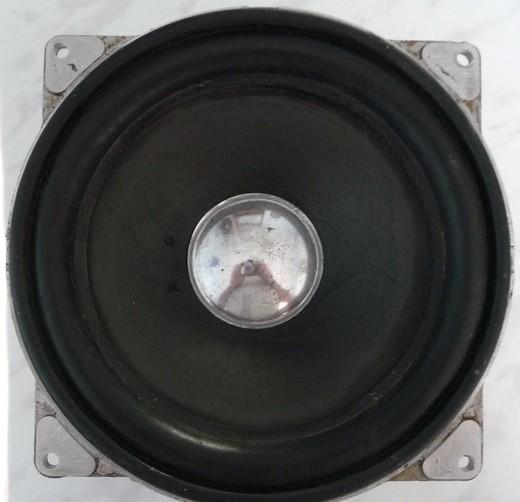

После сборки всех компонентов вы получите динамик с совершенно новыми характеристиками. На фото ниже представлен общий вид доработанного излучателя. Такая переделка делает 25ГД-26Б конкурентоспособным в классе Hi-Fi и Hi-End акустики.

Общий вид:

Результаты тестирования показывают отличную работоспособность динамика в различных акустических оформлениях. Особенно хорошо он зарекомендовал себя в фазоинверторных колонках (ФИ). Как отмечает автор доработки, динамик отлично играет в объеме 20–22 литра, что делает его идеальным кандидатом для установки в автомобильную акустику или компактные домашние колонки.

Если вас интересует модернизация других динамиков, например, небольшая переделка 25 ГДН-4-4 (15 ГД-17) для 3-х полосной АС в качестве НЧ, вы можете ознакомиться с соответствующим материалом на нашем сайте. Также стоит обратить внимание на характеристики динамика 25 ГДН-2 «КинАп», который часто сравнивают с советскими аналогами по качеству звучания.

Автор работы: Meshin
