Громкоговоритель 25 ГДН-2 «КинАп»: характеристики и описание

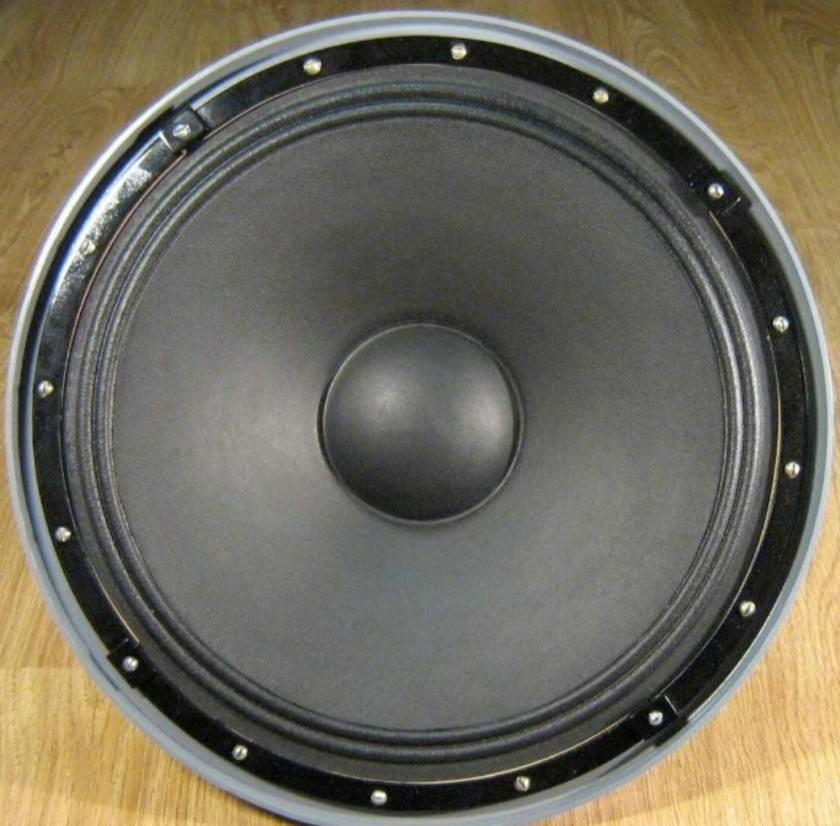

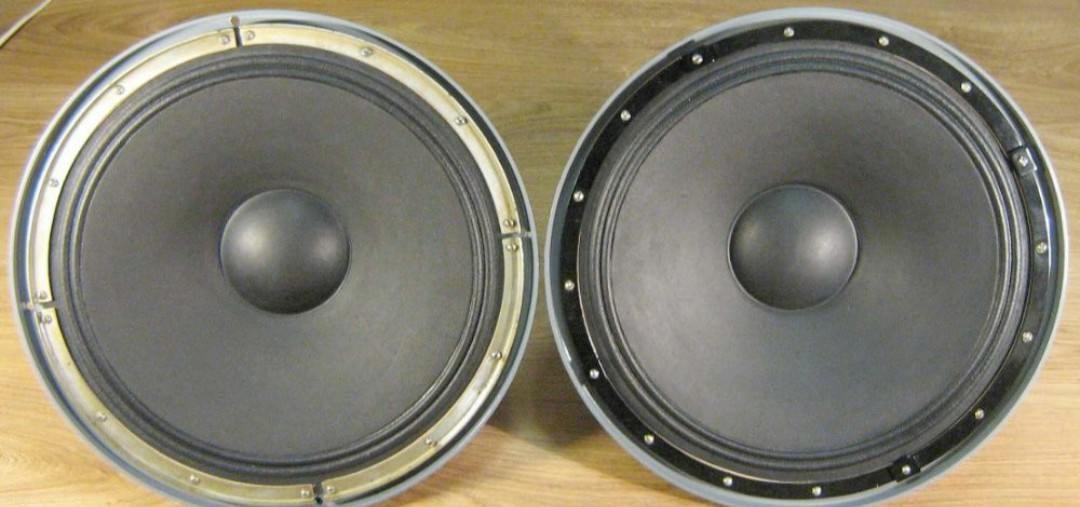

Громкоговоритель 25 ГДН-2 «КинАп» — это низкочастотный излучатель, разработанный на Ленинградском оптико-механическом объединении (ЛОМО). Модель отличается надежной конструкцией и широко применяется в профессиональной и бытовой акустике. Ниже представлены подробные технические параметры, описание конструкции и фотография динамика.

Корзина и подвижная система очень схожа с , а магнитная система выполнена по аналогии с . Габаритные размеры громкоговорителя составляют Ø380х196 мм (с учетом высоты шпилек, торчащих из магнита). Для сравнения, в акустических системах серии Яуза-220 стерео также используются крупные низкочастотные излучатели, однако конструкция 25 ГДН-2 имеет свои уникальные особенности.

Конструкция и материалы

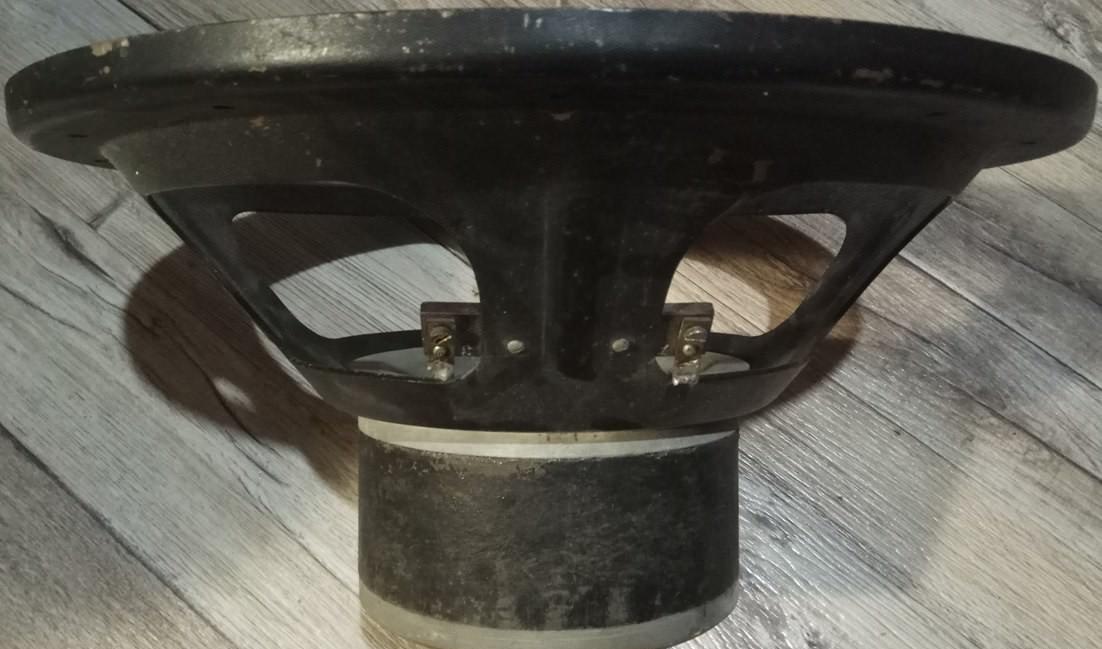

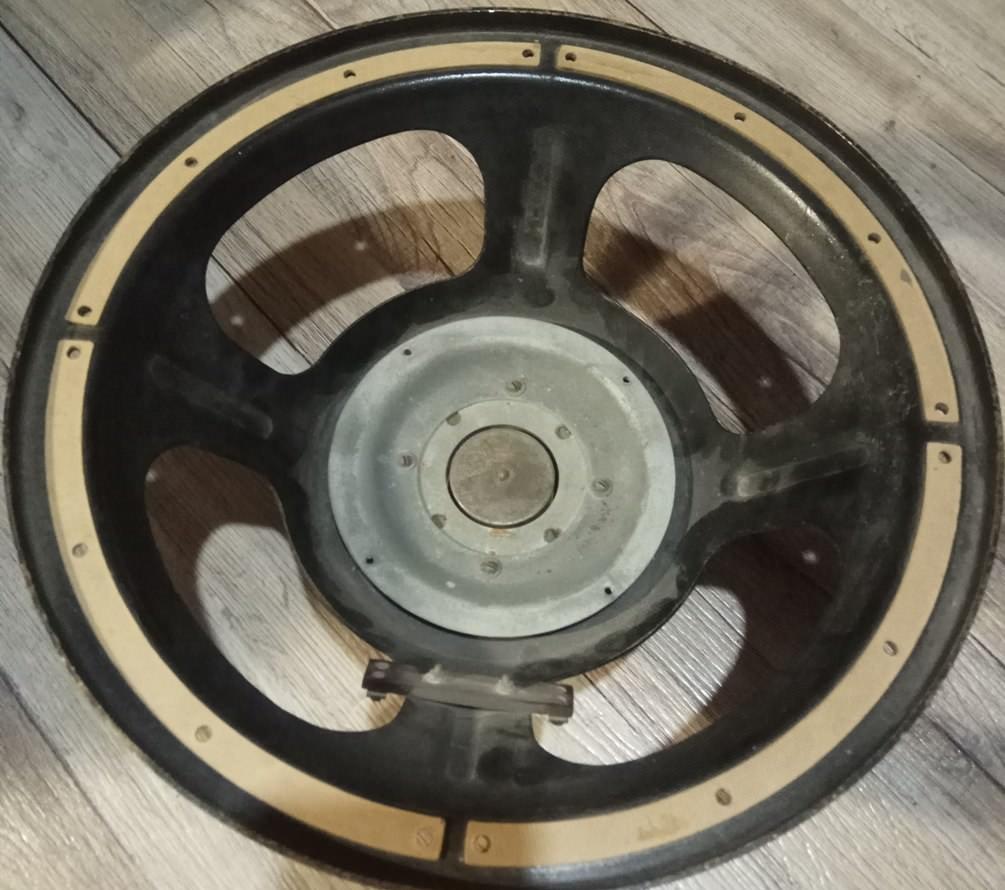

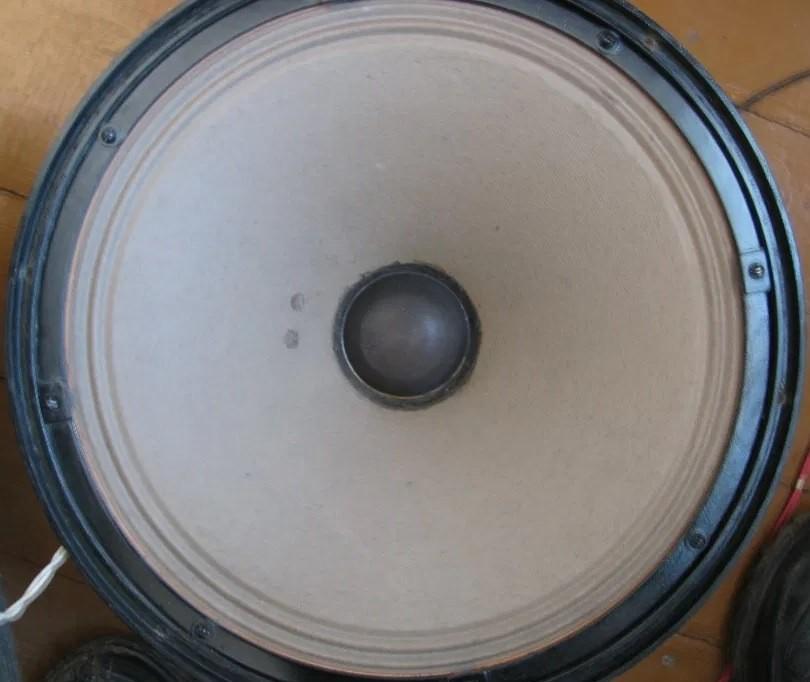

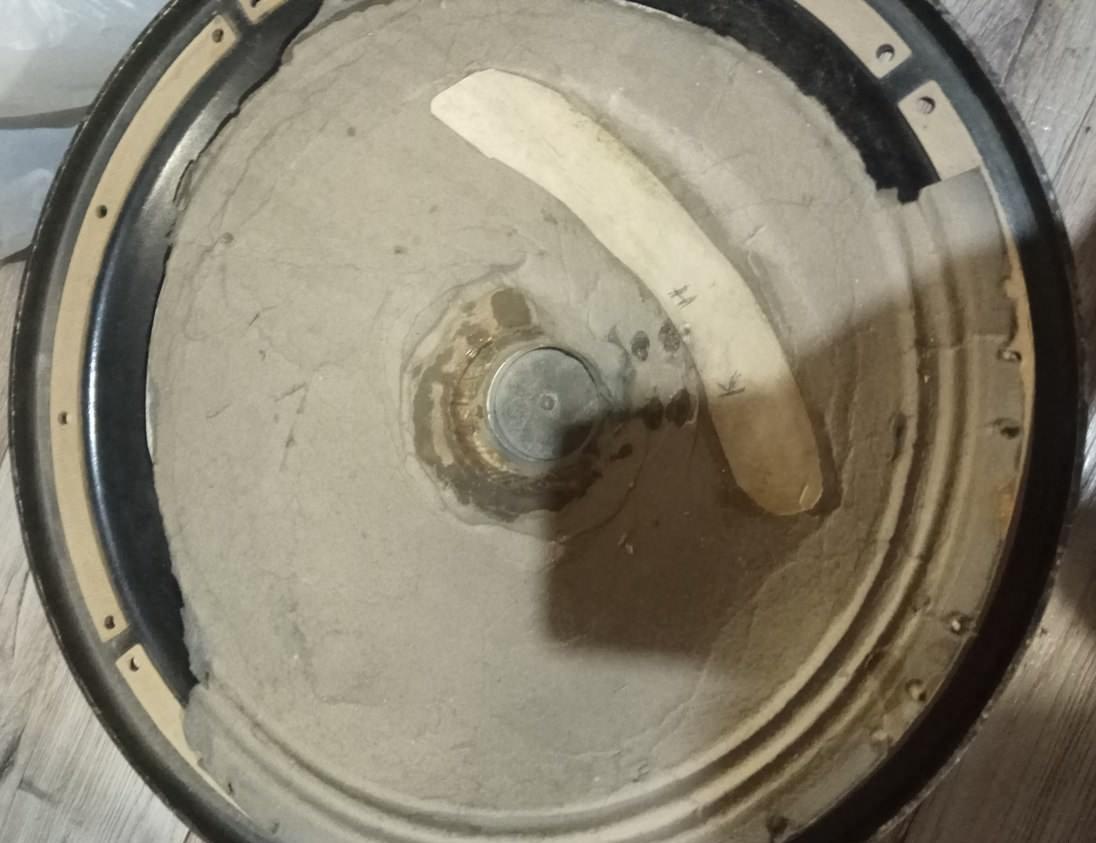

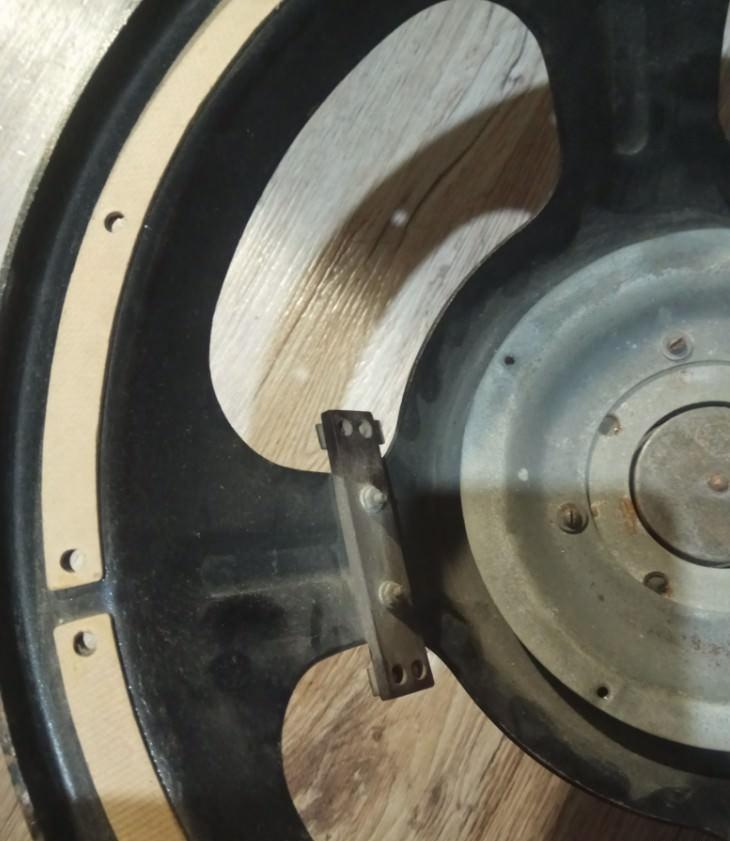

Корзина изготовлена методом штамповки из стали толщиной 2,4 мм (измерено по нескольким точкам без учета краски). Диффузор имеет двухзвенный подвес и выполнен из бумаги с криволинейной образующей, что обеспечивает необходимую жесткость и демпфирование.

Магнитная система и габариты

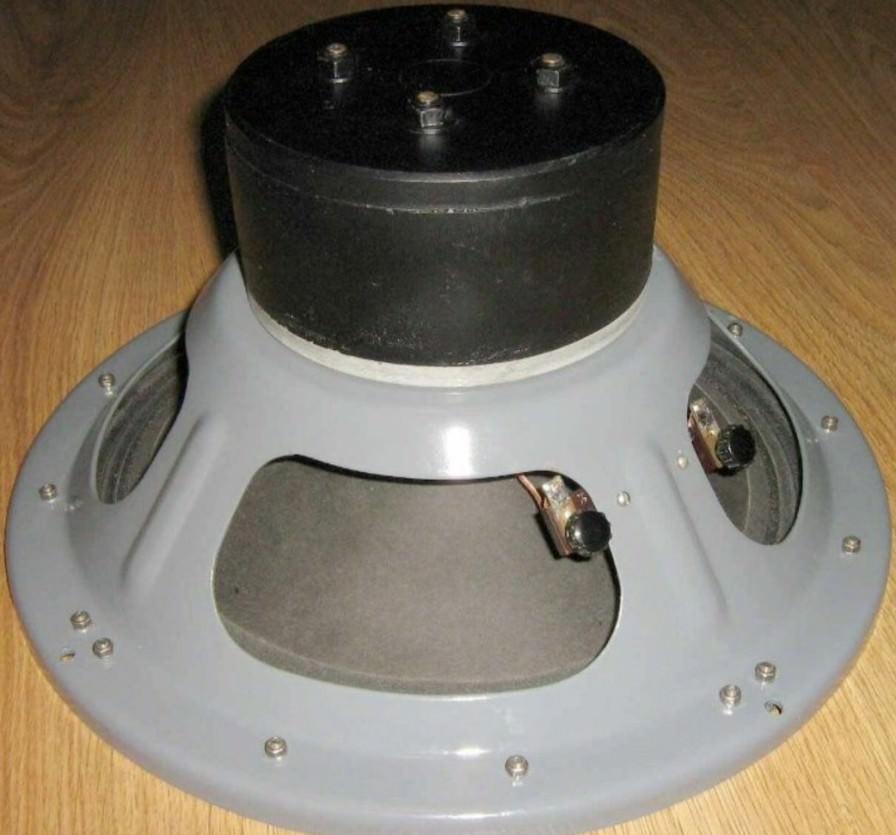

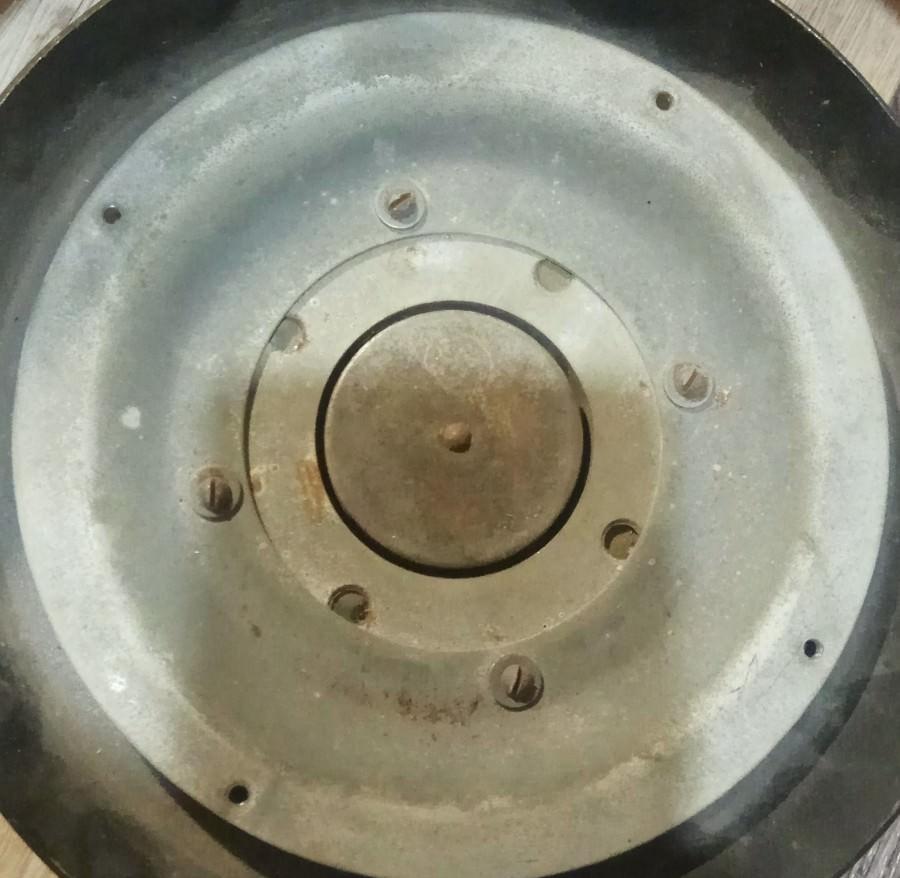

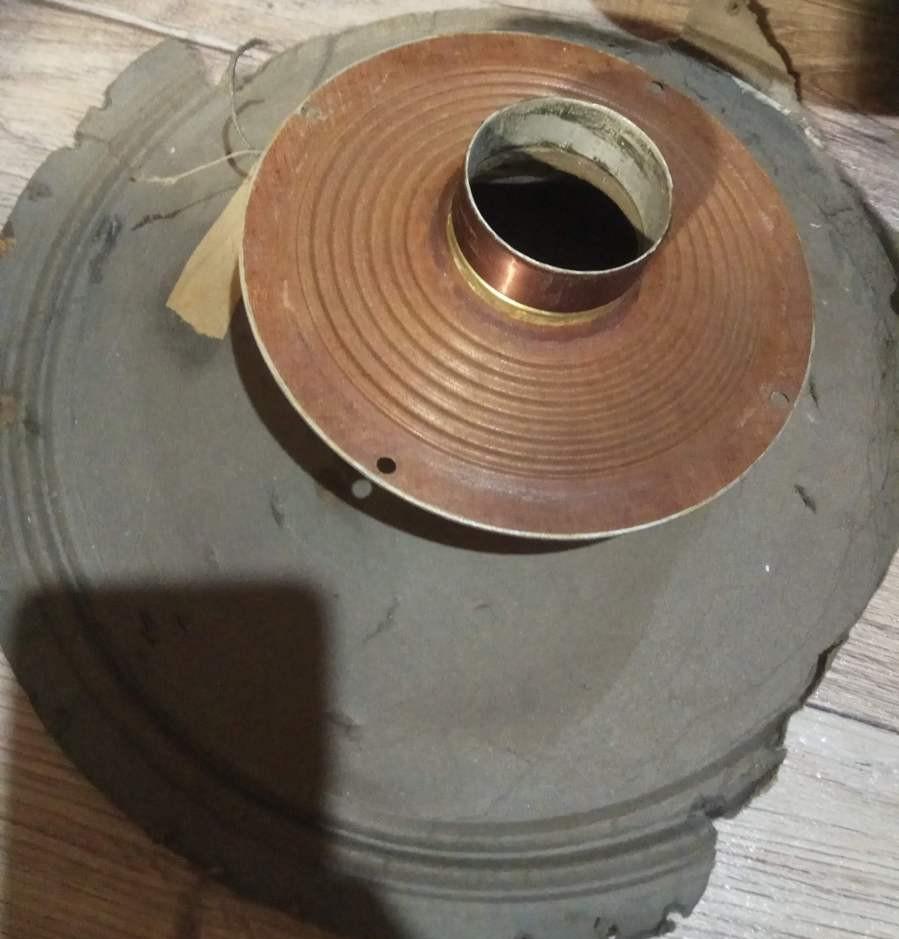

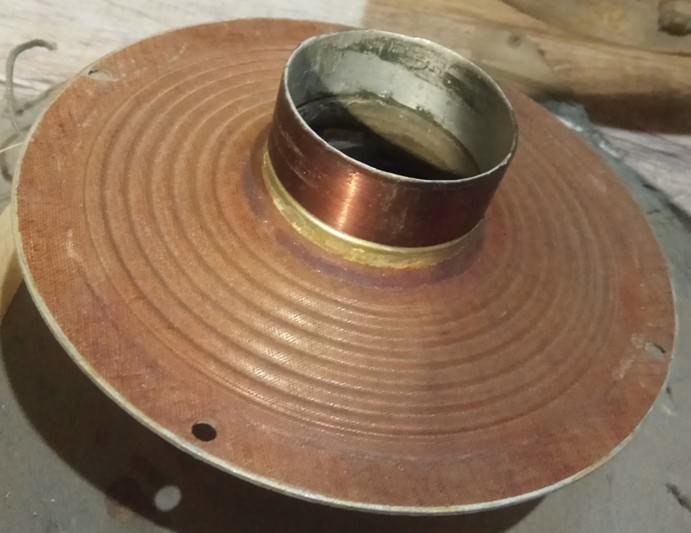

Диаметр магнитной системы составляет 160 мм, высота — 83 мм. Высота самого магнита равна 60 мм. Керн с медным колпаком имеет диаметр 51,2 мм. Диаметр отверстия верхнего фланца — 55,1 мм. Шайба гофрированная, бакелезированная, диаметром 161 мм. Кольцо прижимное шайбы выполнено по аналогии с моделью 25 ГДН-4.

Параметры звуковой катушки

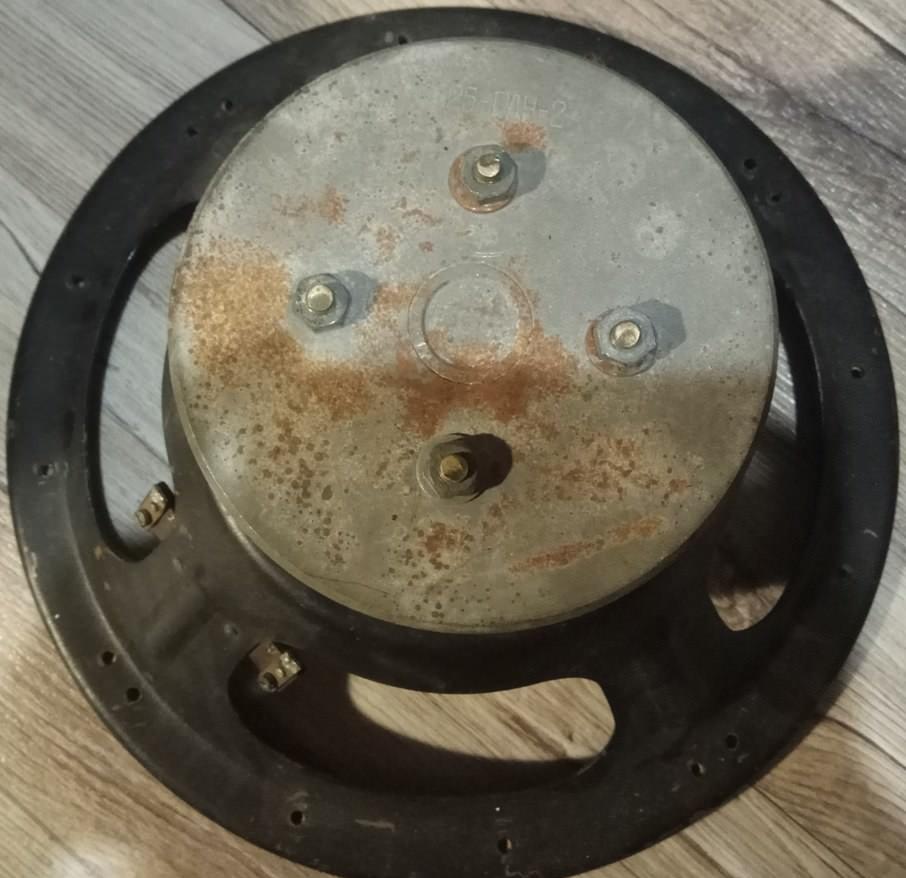

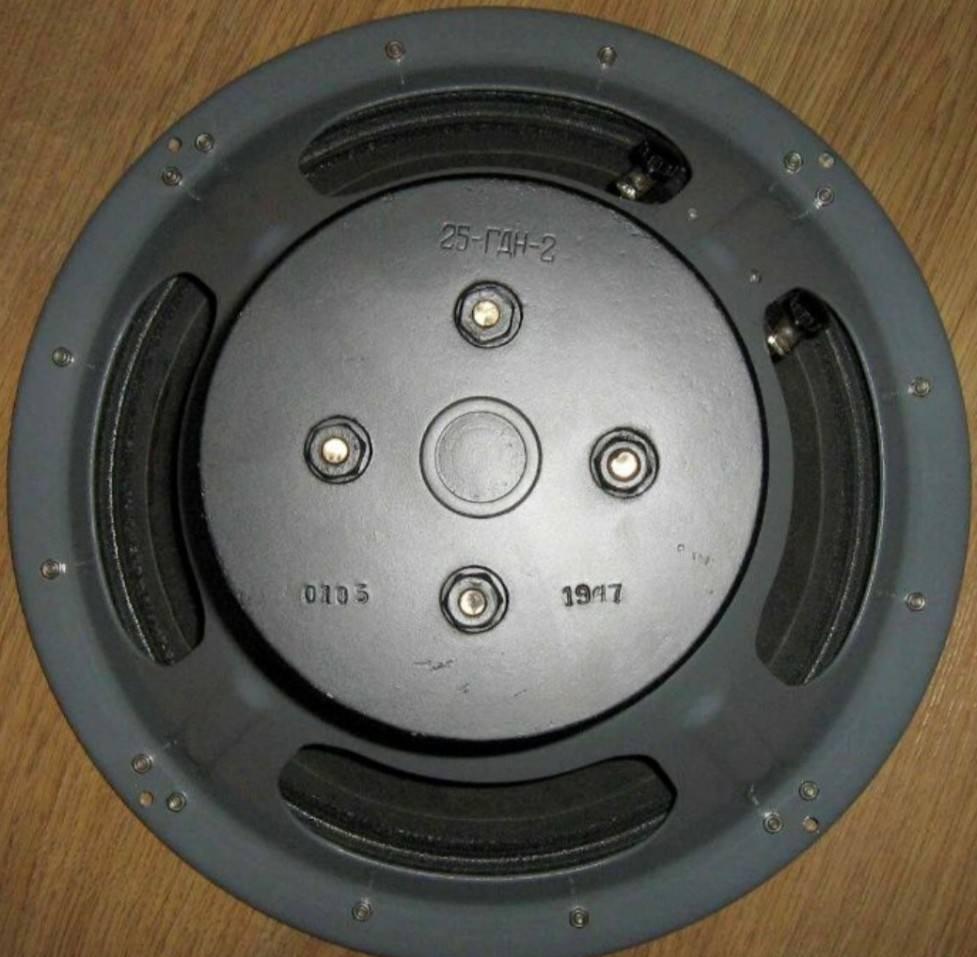

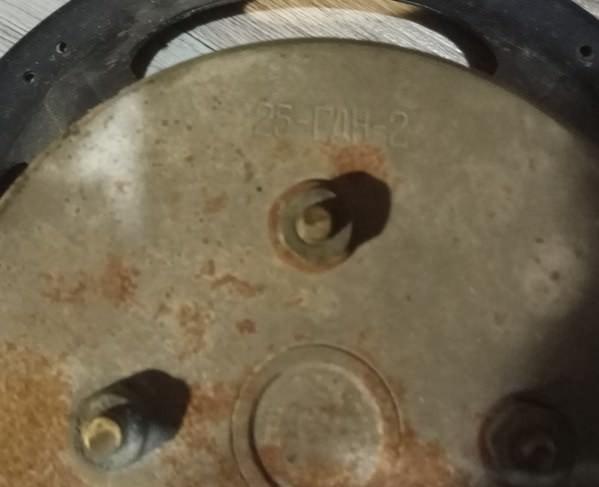

Параметры звуковой катушки (толщина гильзы, диаметр провода, высота намотки) такие же, как и на 25 ГДН-4. На нижнем магнитопроводе, кроме модели динамика, больше нет никаких надписей. Это отличает его от некоторых других модификаций ЛОМО, где маркировка может быть более подробной.

Применение и аналоги

Динамик 25 ГДН-2 часто используется в качестве замены в старых акустических системах. Если вы рассматриваете варианты модернизации, обратите внимание на процесс переделки 25ГД-26Б, так как подходы к восстановлению и улучшению параметров могут быть схожими. Также стоит изучить опыт создания мини-сабвуфера на переделанном 35ГДН, где применяются аналогичные принципы работы с низкочастотными излучателями большого диаметра.
