Замена конденсаторов в фильтре Grundig Box 1600b: ремонт и улучшение звука

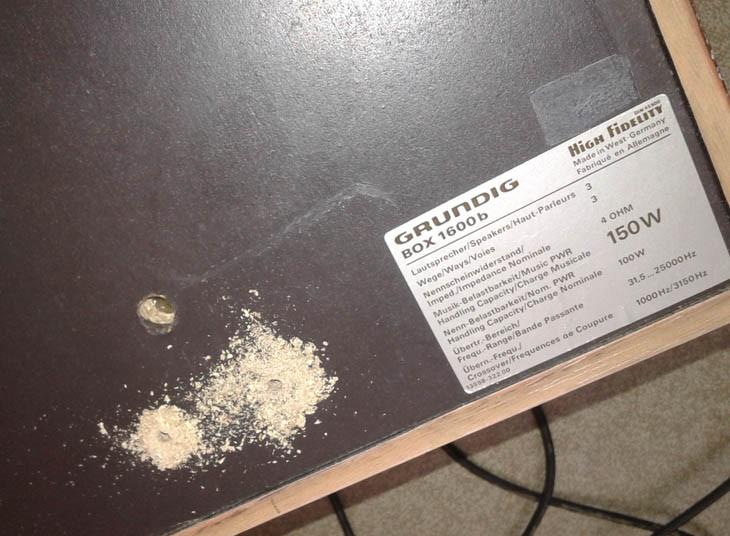

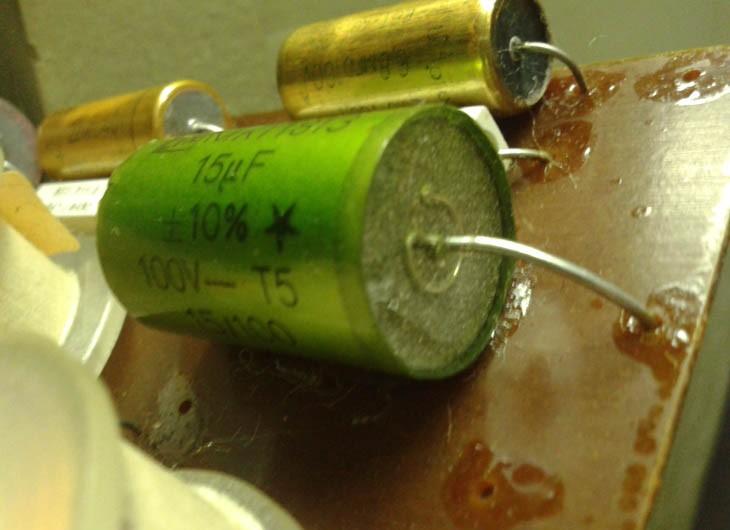

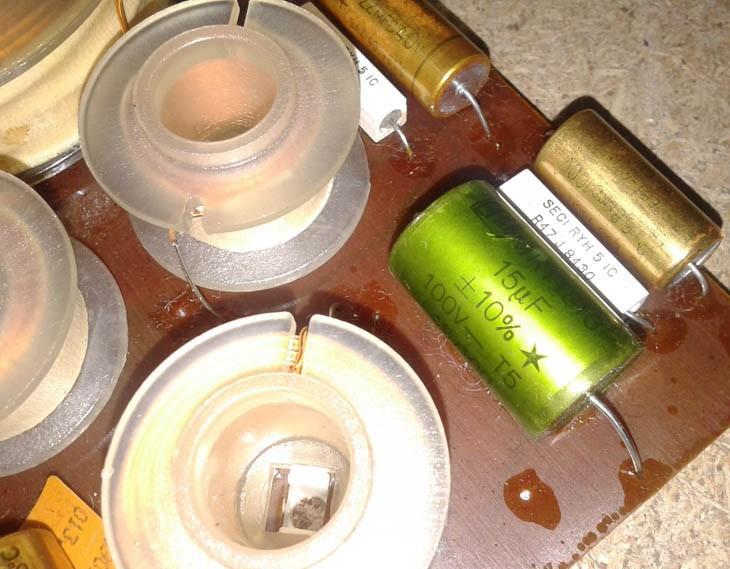

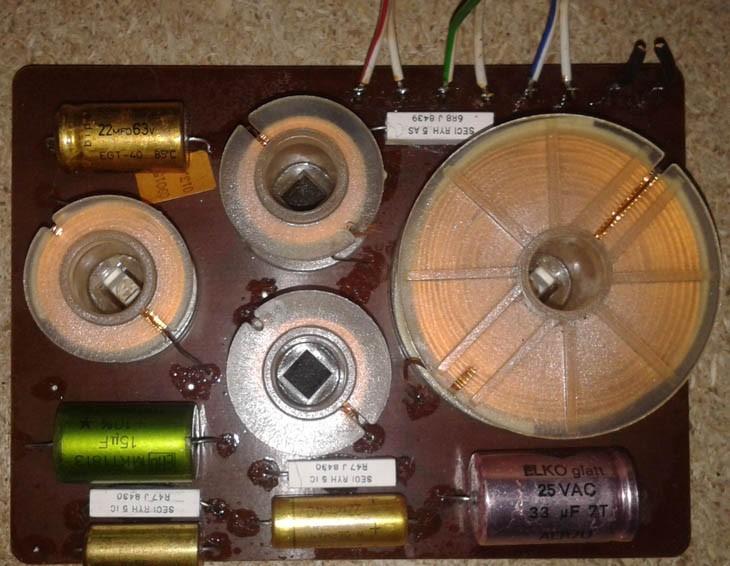

В акустической системе в качестве фильтрующих элементов использовались электролитические конденсаторы. Хотя аудиофильское сообщество часто критикует электролиты за искажения, основная причина ремонта здесь заключалась в деградации компонентов. Фактическая емкость отклонялась от номинальной: вместо заявленных 22 мкФ было измерено 20 мкФ, а вместо 6,8 мкФ — всего 5 мкФ. Это снижение емкости влияло на частотную характеристику и качество звучания. Для устранения этих недостатков была проведена полная замена конденсаторов на неполярные отечественные элементы серии МБГО, которые обеспечивают стабильность параметров и долговечность.

Изначально планировалось использовать пленочные конденсаторы К73-16, которые считаются одними из лучших решений для аудиотракта. Однако из-за отсутствия нужных номиналов выбор пал на отечественные конденсаторы МБГО. Этот выбор оказался оправданным: МБГО обеспечивают высокую надежность и достаточное качество для данного класса акустики. Для сравнения, аналогичная процедура ремонта описана в статье про замену конденсаторов в фильтре Sven BF-31.

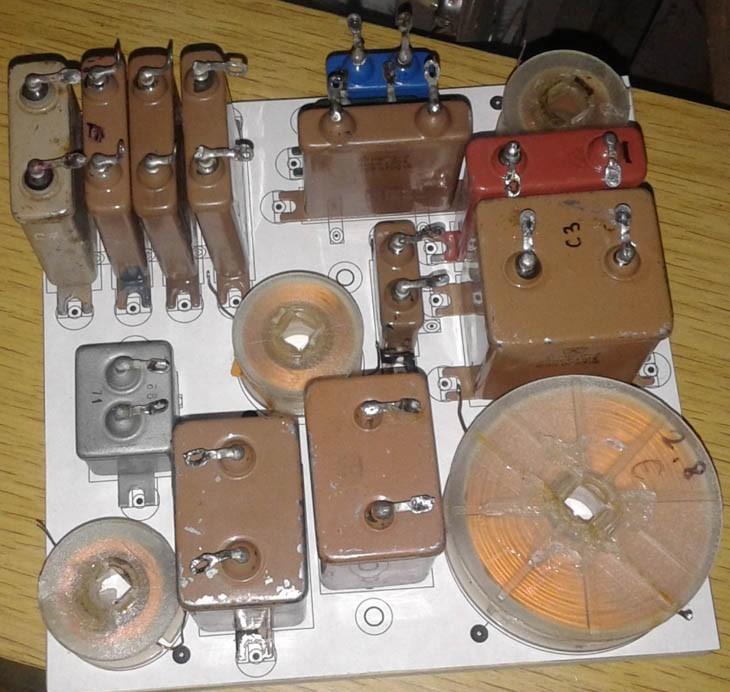

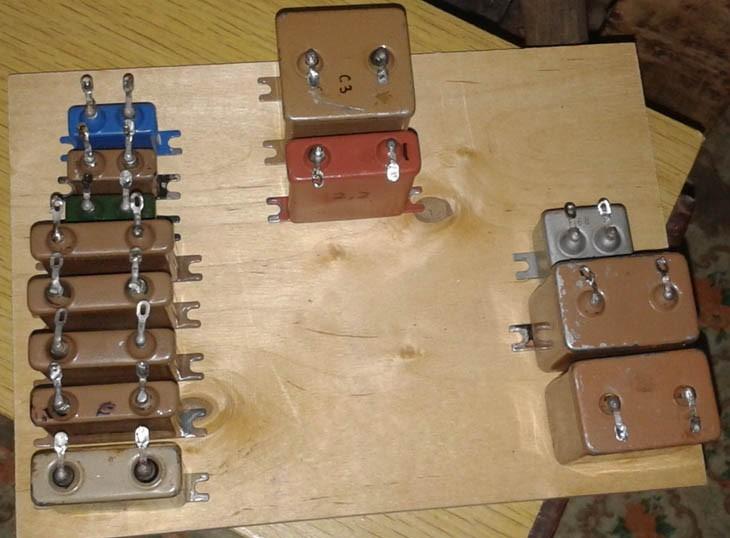

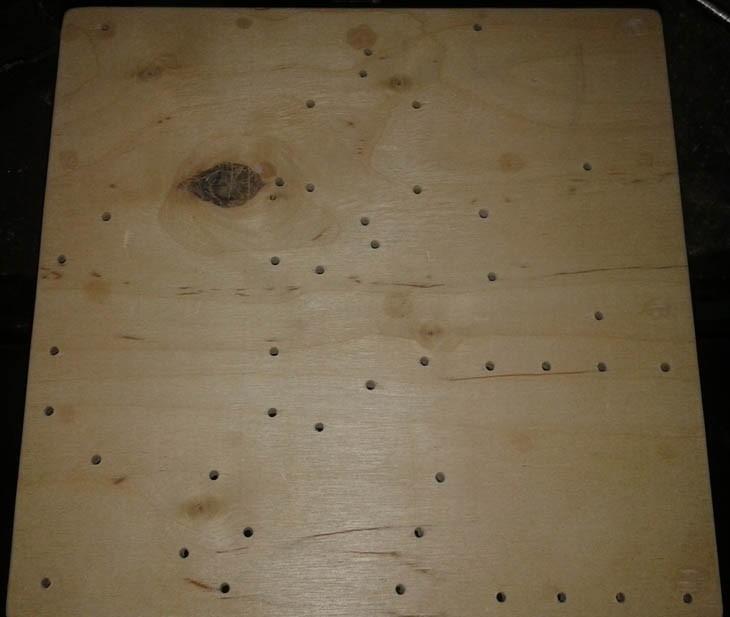

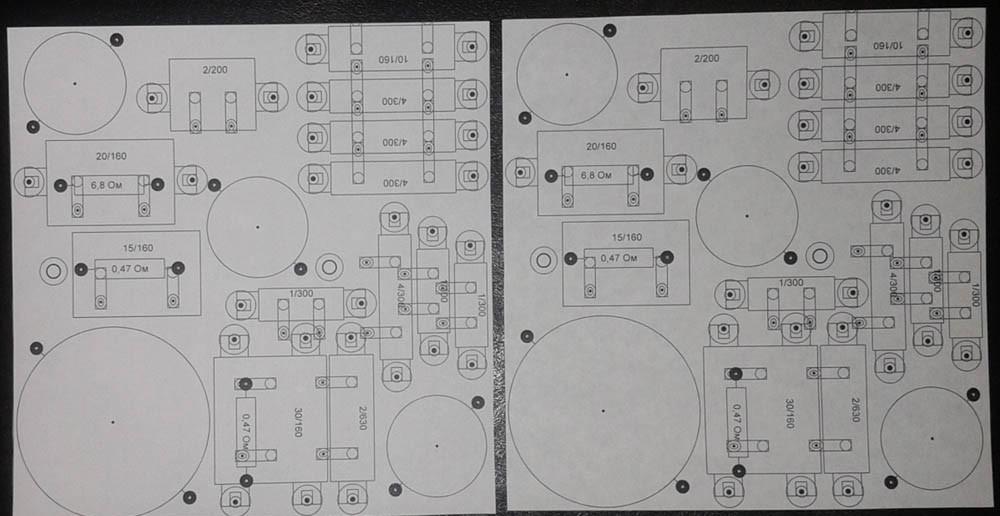

Фильтры смонтированы на фанерной плате толщиной 10 мм и размером 180х175 мм. В процессе ремонта рассматривался вариант монтажа на печатной плате, но в итоге был выбран навесной монтаж для лучшей доступности элементов и минимизации паразитных емкостей. Плата была спроектирована в программе SPICE, чертеж распечатан в масштабе 1:1, что позволило точно разметить отверстия для сверления.

Все элементы зафиксированы на плате с помощью горячего клея для предотвращения микрфонного эффекта и вибраций. Катушки индуктивности и конденсаторы, не имеющие выводов, дополнительно обвязаны капроновой нитью. Для соединения использован одножильный провод диаметром 1,2 мм в лаковой изоляции, снятый с фильтра . Места пайки тщательно очищены от флюса и покрыты нитролаком для защиты от окисления. Проводка к динамикам выполнена из оригинального шнура акустической системы.

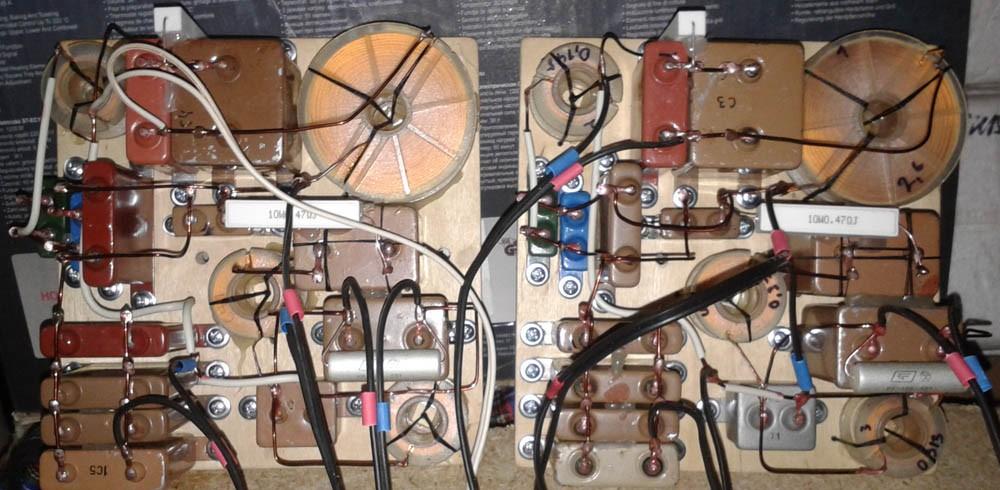

Итог работы. Фильтры готовы. Почти в 3 раза больше родных

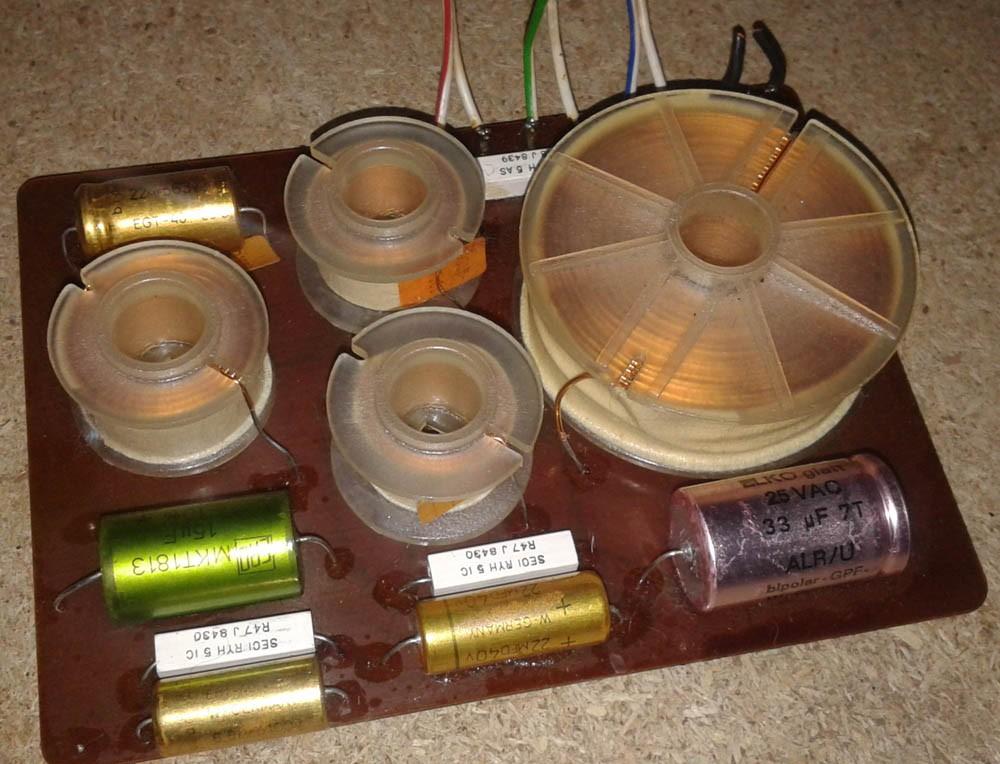

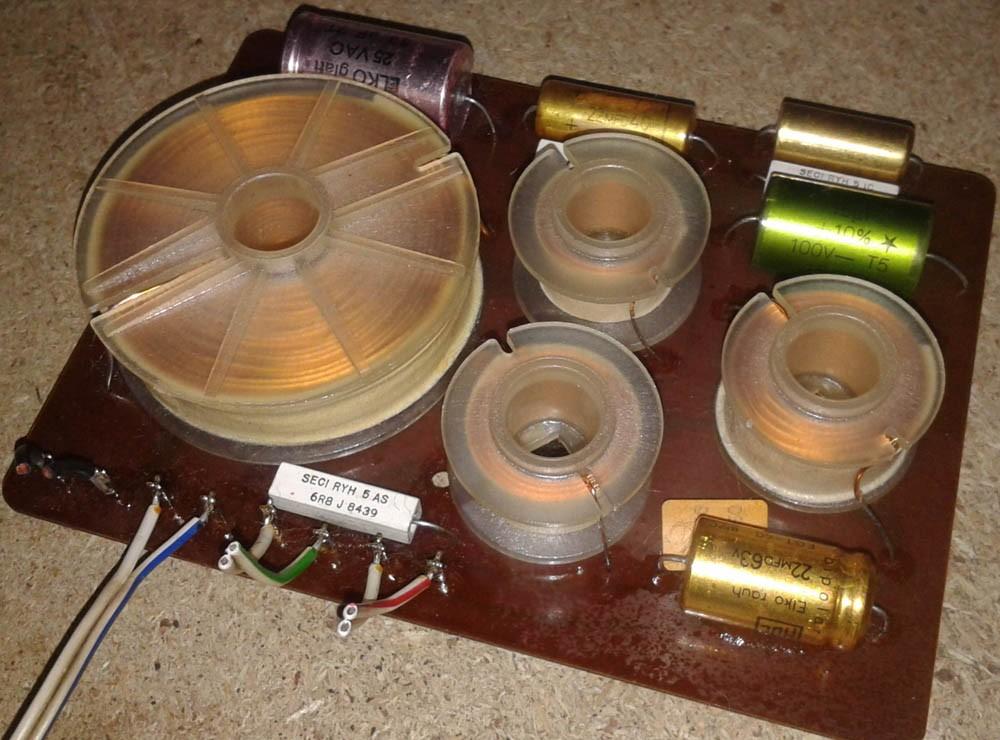

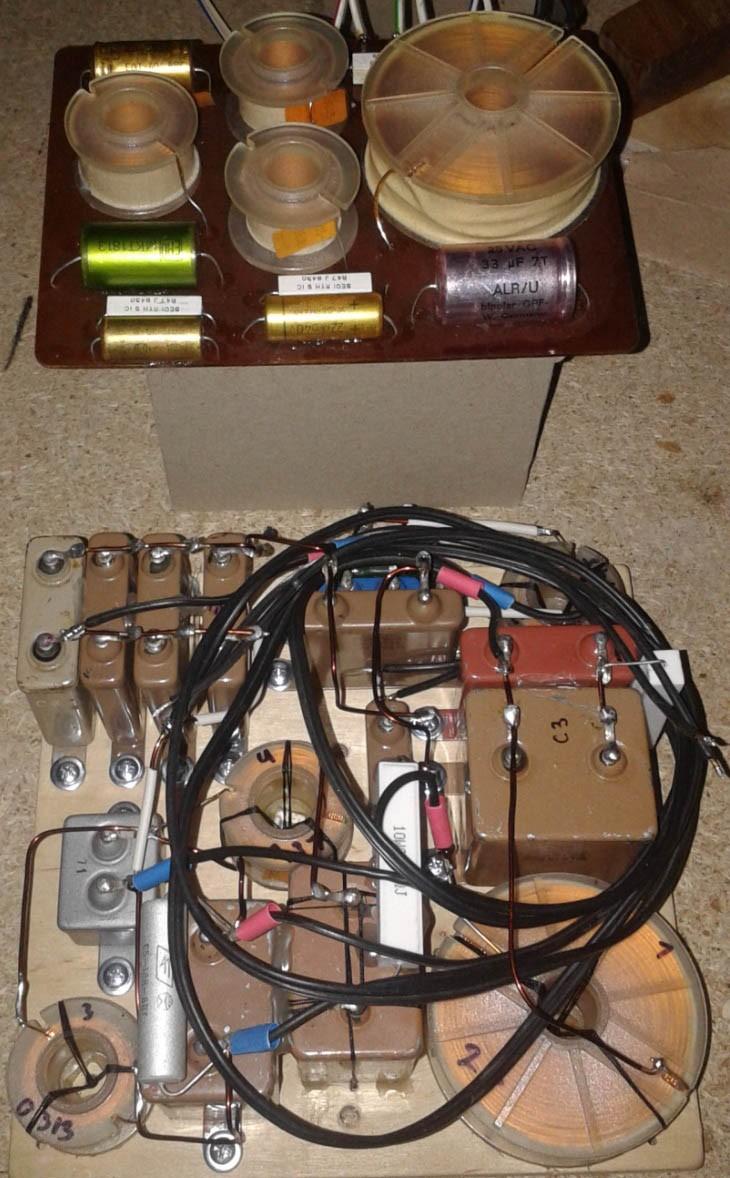

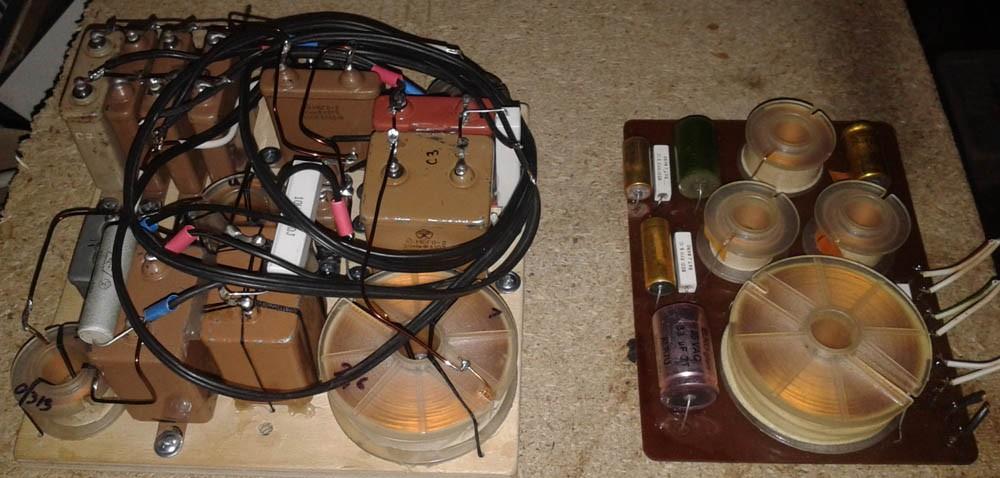

Сравнение родного и переработанного

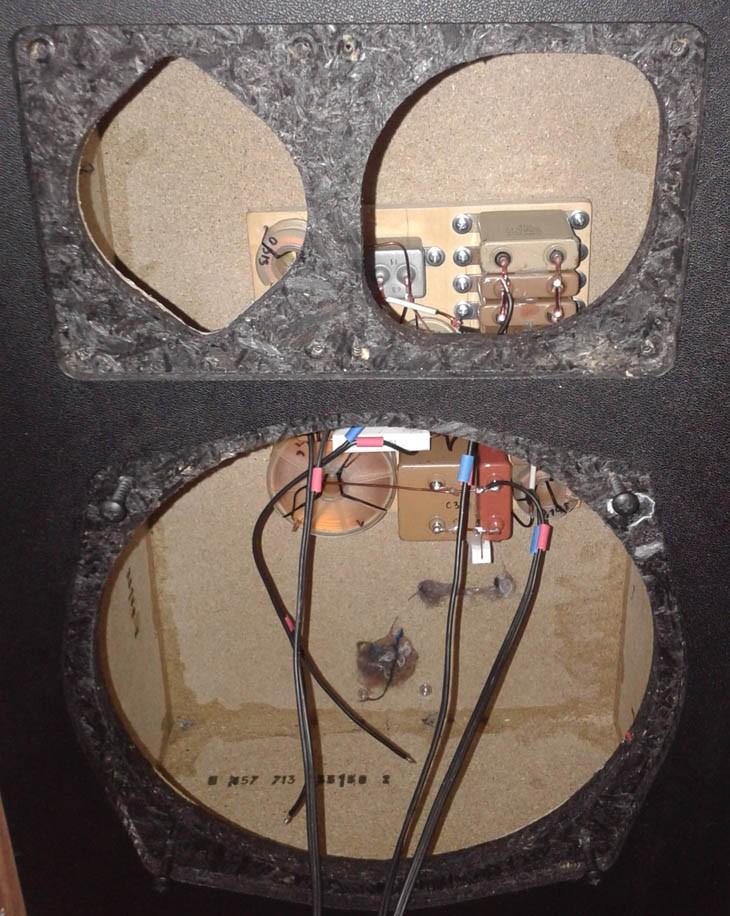

Вывод акустических кабелей выполнен на клеммы, поддерживающие подключение лопатки, банана или голых жил. Использованы клеммы советского производства, выполненные из латуни (не стальные). Внутри корпуса плата крепится через родные отверстия с помощью штатных шурупов, дополнительно нанесены точки силикона для демпфирования вибраций. Подробнее о методах улучшения звучания можно узнать из материала про акустическое демпфирование громкоговорителей.

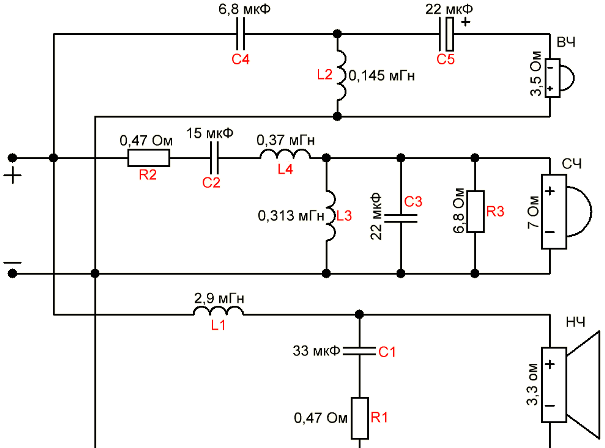

Схема родного фильтра

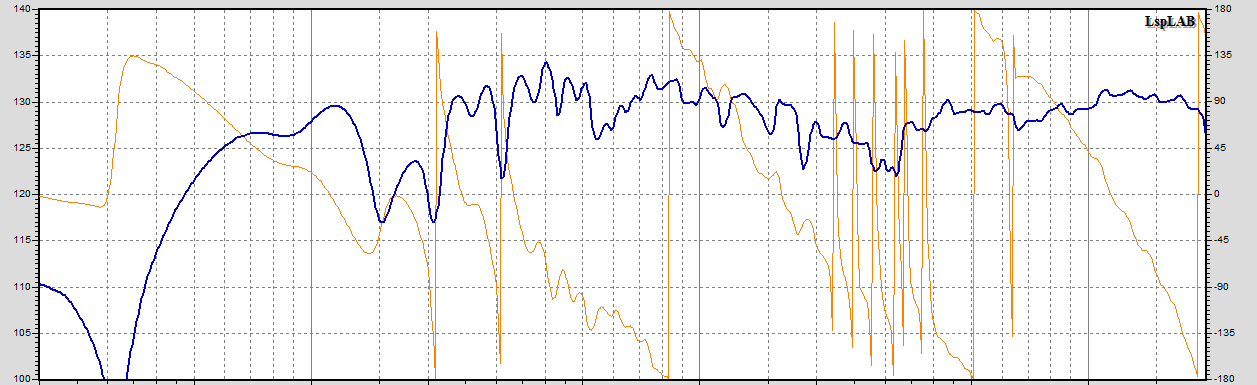

Родная АЧХ

Влияние ремонта на звучание? Субъективно изменения заметны. Первым делом ушла излишняя резкость на высоких частотах. В оригинальной АЧХ наблюдался подъем ВЧ относительно СЧ, что создавало «кричащий» характер звука. После замены конденсаторов и подбора номиналов, звучание стало более мягким и сбалансированным. Элементы подобраны точно под требуемые номиналы, также из двух катушек индуктивности были удалены крепежные шурупы, которые ранее фиксировали плату к стенке корпуса — теперь они установлены отдельно, что снижает магнитные искажения. В остальном акустика сохраняет свою характерную динамику, звучит бодро и быстро, с легким, но уже не таким агрессивным завышением ВЧ.
