Преобразователь напряжения для автомобильного усилителя: схема и характеристики

Принимаю на заказ изготовление и сборку высококачественного преобразователя напряжения для автомобильного усилителя мощности. Данное устройство необходимо для питания усилителей класса AB и D, которые требуют повышенного напряжения (двойного питания ±V) по сравнению со стандартными 12 В бортовой сети автомобиля. Если вы ищете надежное решение для питания, обратите внимание на усилитель для сабвуфера класса D на TPA3116, который отлично работает в паре с данным блоком питания.

Технические характеристики преобразователя

Основные параметры устройства:

Мощность преобразователя: до 350 Вт (достаточно для мощных систем).
Номинальное выходное напряжение: ±27 В (при входном напряжении 12 В).

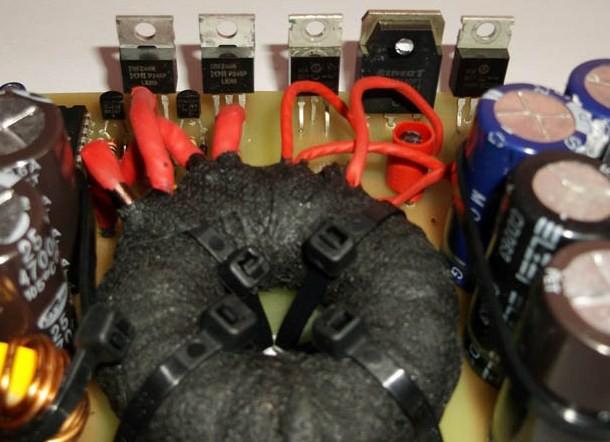

Силовые ключи: надежные полевые транзисторы IRFZ44N.
Частота преобразования: 55 кГц (оптимально для снижения шумов).
Потребление в холостом ходу: 250 мА при напряжении питания 14,4 В (низкий саморазряд).

Принцип работы и совместимость с усилителями

Данный преобразователь напряжения рассчитан на стабильную работу с усилителями в классе АВ или Д. Устройство позволяет подключать к нему две микросхемы TDA7294(3) без дополнительного усиления транзисторами выходного каскада. Таким образом, вы получаете достаточно мощный стерео усилитель для автомобиля, собранный на базе проверенной схемотехники.

Также возможно подключение двух микросхем с соединением их мостом. Это позволяет получить в два раза более мощный один канал на базе TDA7294(3). Устройство совместимо с любыми другими усилителями мощности на дискретных элементах, требующими двойного питания.

Для работы с сабвуфером рекомендую использовать данный преобразователь в связке с проверенными схемами. Например, отлично зарекомендовал себя импульсный блок питания GHXAMP. Также можно использовать схему Anthony Holton, которая является отличным вариантом для сабвуферных систем.

Для активных систем или компактных решений подойдет усилитель класса D на микросхеме TPA3116. Он также отлично работает от данного преобразователя, обеспечивая чистый и глубокий бас.

Схема подключения преобразователя к усилителю

Для обеспечения стабильной работы при пиковых нагрузках рекомендуется активное охлаждение. Если вы планируете размещать плату внутри сабвуфера типа ФИ (фазоинвертор) или закрытого ящика (СН),务必 разместите плату преобразователя на пути прохождения воздушных потоков. Это создаст эффект естественного вентилятора и предотвратит перегрев компонентов.

Полевые транзисторы и диоды следует надежно закрепить на общем радиаторе. Площадь теплоотвода должна составлять не менее 50 см². В простейшем случае это может быть алюминиевая или медная пластина толщиной от 1 мм и размерами от 2,5 см на 10 см.

Питание и защита от помех

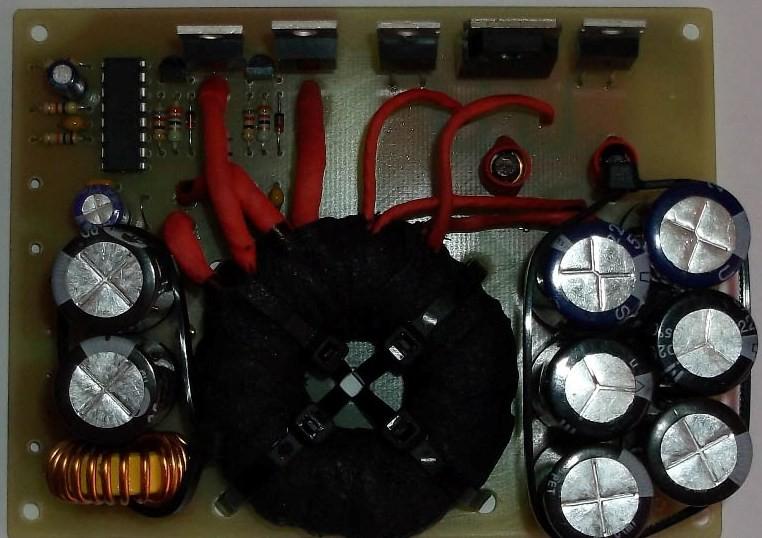

В преобразователе напряжения уже установлена достаточная емкость электролитических конденсаторов для работы усилителя без необходимости подключения внешних емкостей. В цепи питания усилителя установлены фильтры, препятствующие появлению посторонних шумов и наводок от системы зажигания автомобиля.

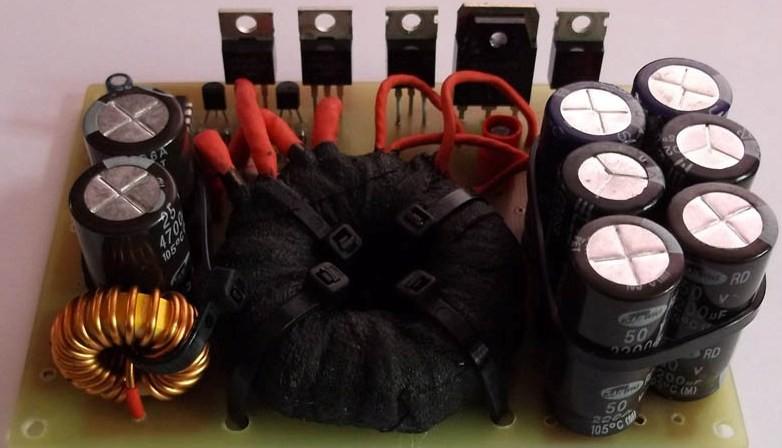

Параметры конденсаторов:

На входе: 2 × 4700 мкФ × 25 В.
На выходе: 6 × 2200 мкФ × 50 В.

Устройство сохраняет полную работоспособность в широком диапазоне входного напряжения от 8 до 18 В. При этом выходное напряжение изменяется пропорционально входному, что гарантирует стабильную работу усилителя как при заведенном, так и при заглушенном двигателе.

Если вы планируете собрать компактный усилитель UNI 30 или более мощную систему, данный преобразователь станет надежным источником питания. Для вопросов по заказу и деталям сборки обращайтесь на .
