Простой усилитель мощностью 1 Вт. Измерения, графики

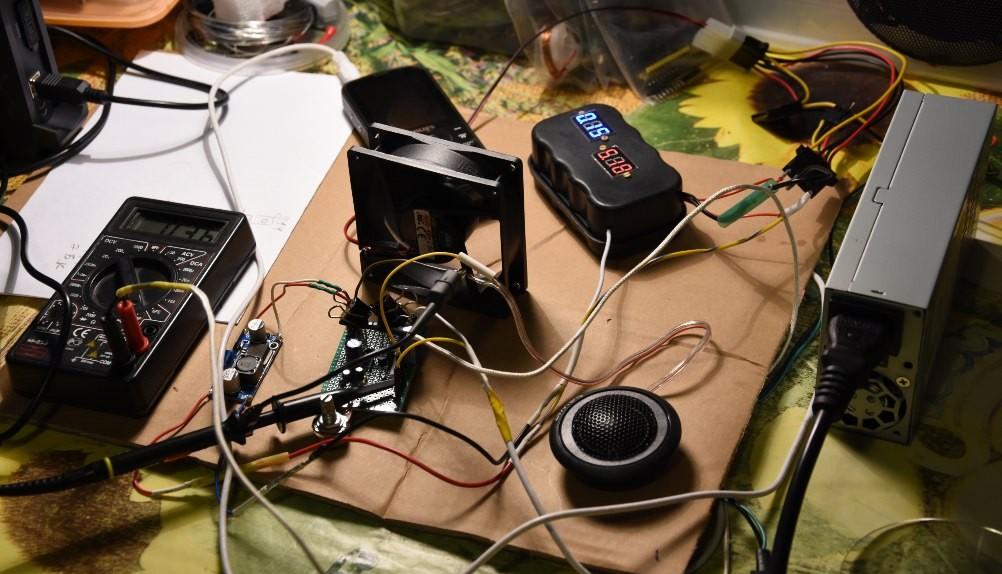

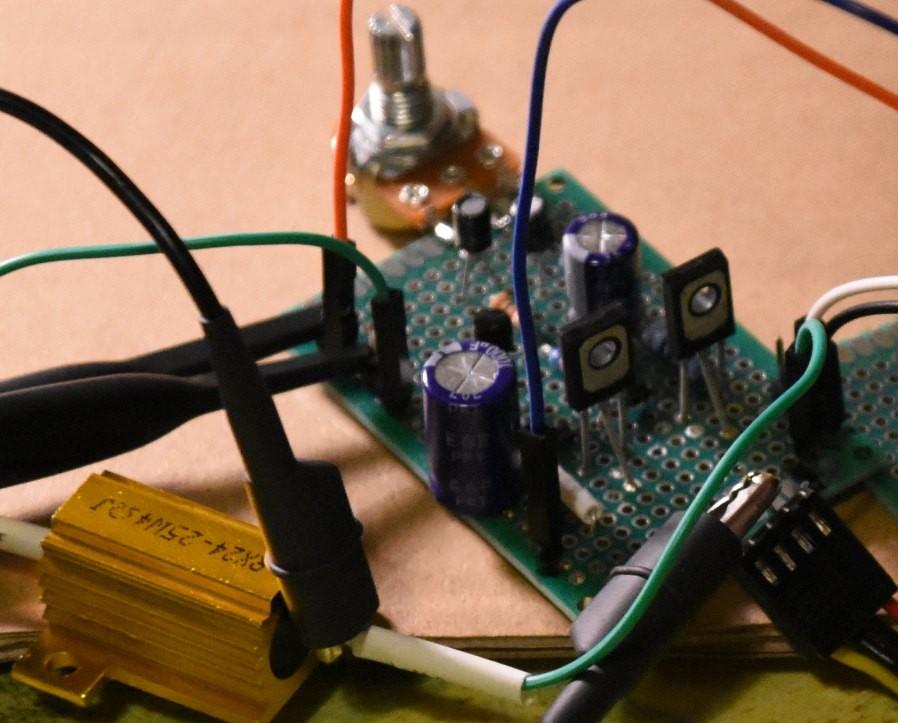

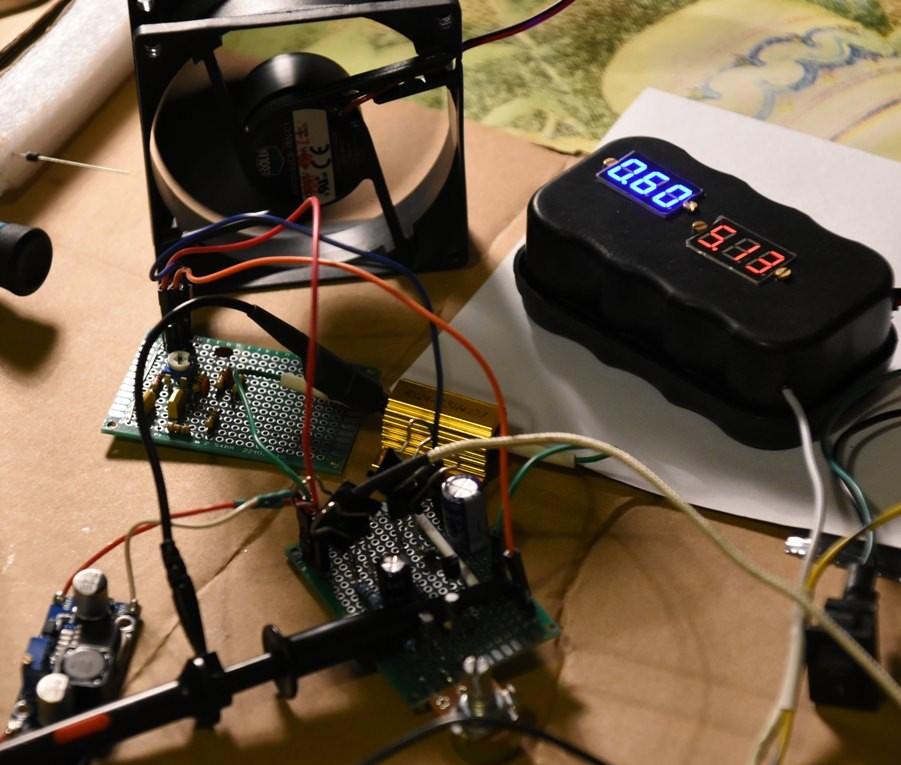

Работы выполнена по этой статье. Но чтобы далеко не ходить, схема добавлена ниже. Сам усилитель собран на макетке и опробован.

Итак, вот чего удалось добиться при первом колхозе:

1. Напряжение питания: 9,2 В;
2. Потребляемый ток (от источника 5,1 В): 0,69 А;
3. Размах сигнала на нагрузке 4 Ом: 4,2 В;
4. Звуковая (электрическая) мощность, выдаваемая на нагрузку (измерена по потребляемой мощности) = 2,3 Вт;
5. Температура верхнего выходного транзистора (VT2, транзисторы – КТ814/815, при весьма условных радиаторах и обдуве кулером): 45°;
6. Искажений почти нет, есть небольшое “сминание” дна нижней полуволны синусоиды, частота сигнала 440 Гц;

Похоже – схема работает, и работает (почти) как заявлено, и похоже – резерв у конкретной реализации схемы ещё есть. Есть смысл подумать о сборке штатного 2х-канального варианта, но это после теста с музыкой.

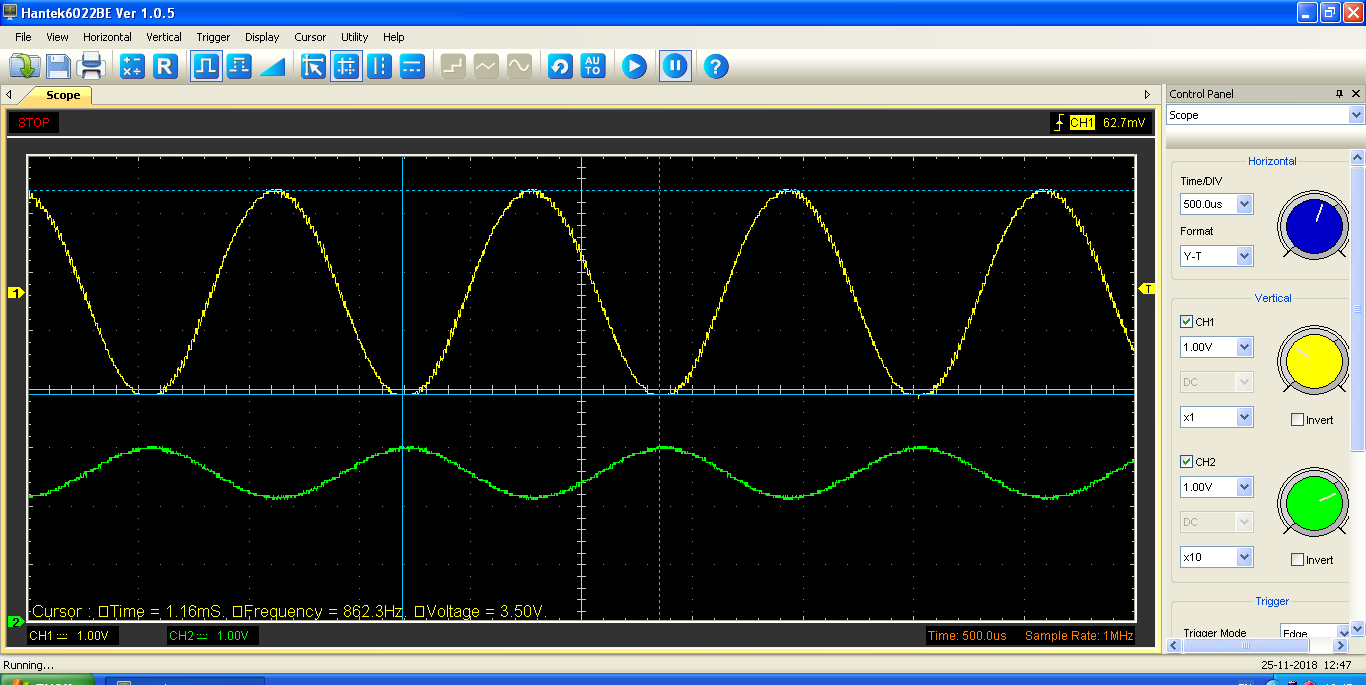

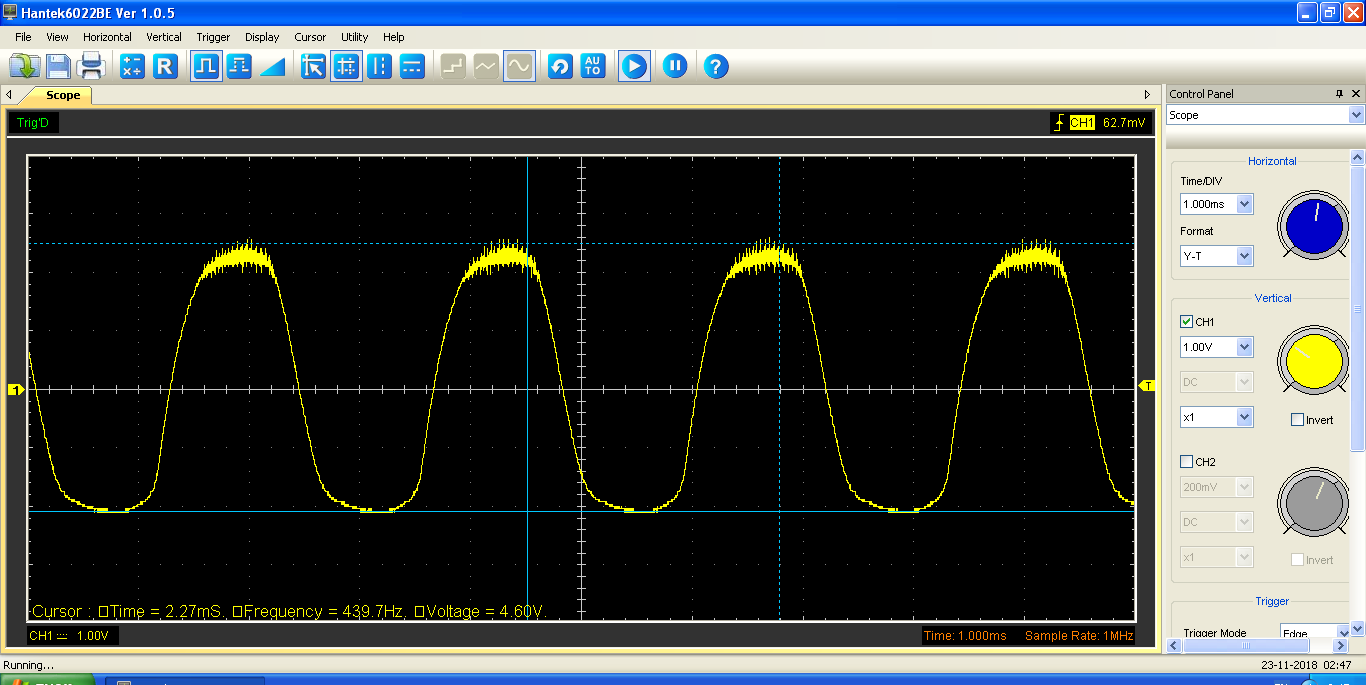

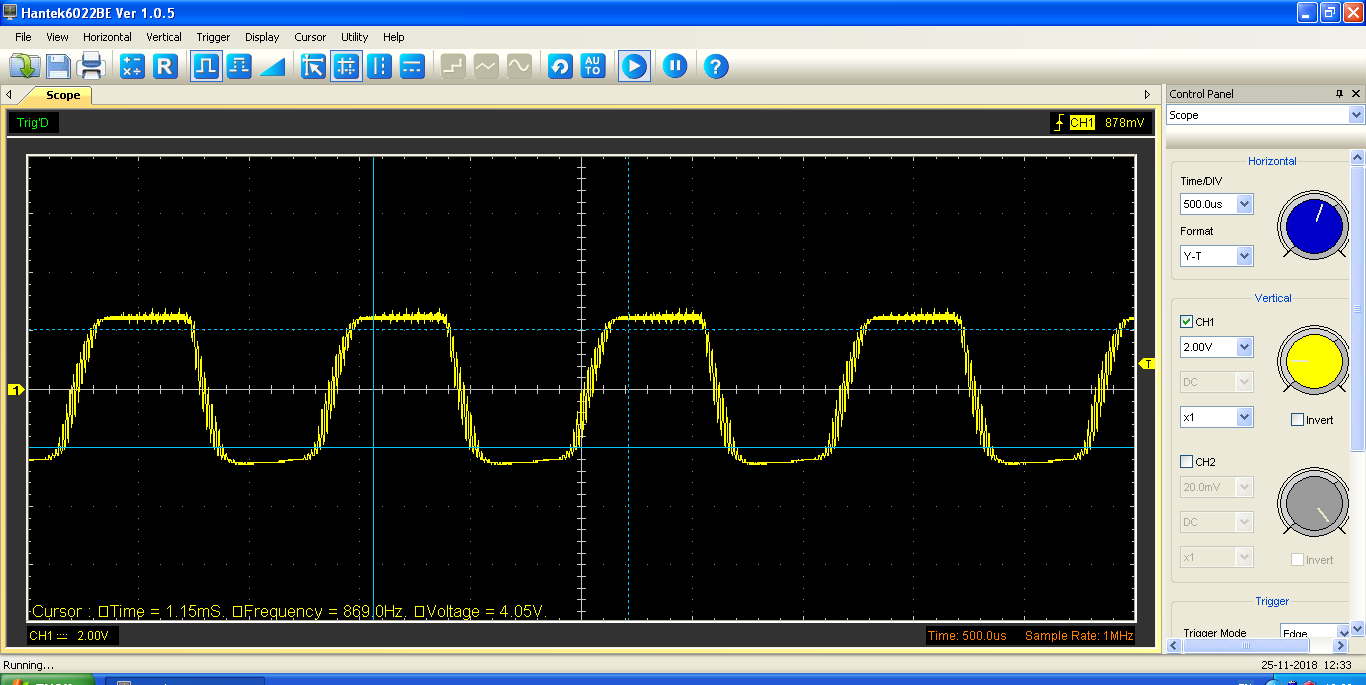

На осциллограммах – входной, выходной сигналы, выходной без искажений, выходной с искажениями. Измерения есть на снимках.

График 1

График 2

График 3

График 4

График 5

График 6

График 7

График 8

График 9

График 10

График 11

График 12

Автор работы: Андрей
