Простой микшер на операционных усилителях: схема и описание

Данная схема представляет собой компактный аудио-микшер, построенный на базе операционных усилителей. Устройство позволяет смешивать сигналы от нескольких источников и регулировать тембр перед подачей на усилитель мощности. Если вам требуется предварительная обработка сигнала перед этим этапом, рекомендуем ознакомиться со схемой предусилителя для динамического микрофона.

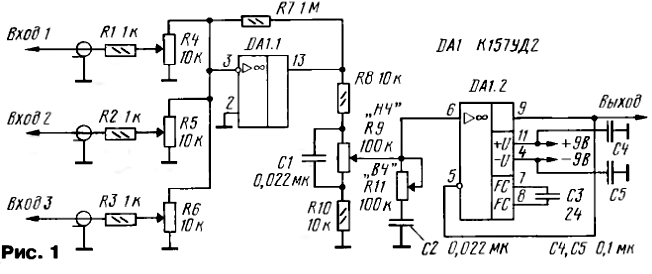

Принципиальная схема микшера показана на рисунке ниже. Операционный усилитель DA1.1 включен по схеме сумматора с индивидуальными регуляторами громкости по каждому входу. Количество входов можно легко увеличить или уменьшить в зависимости от ваших задач.

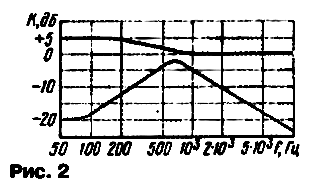

После суммирования усиленный сигнал поступает на простой пассивный регулятор тембра. АЧХ этого узла приведена на следующем рисунке. Для более глубокой настройки звука можно использовать семиполосный эквалайзер с активными фильтрами.

После регулятора тембра сигнал подается на буферный повторитель, собранный на втором канале того же ОУ (DA1.2). С выхода повторителя сигнал поступает на линейный вход усилителя с чувствительностью не хуже 150...350 мВ. При настройке выходного уровня может пригодиться опыт в создании дискретного регулятора громкости.

Необходимые детали и сборка

В микшере можно использовать детали практически любых типов, что делает его доступным для повторения. Для качественной регулировки громкости переменные резисторы R4-R6 лучше использовать с логарифмической зависимостью сопротивления от угла поворота (например, СП2-6). Для регулятора тембра подойдут переменные резисторы с линейной зависимостью.

Литература: журнал «Радио» №3, 1999.
Автор: А. Шихатов, г. Москва.
