Пятиполосный эквалайзер на транзисторах

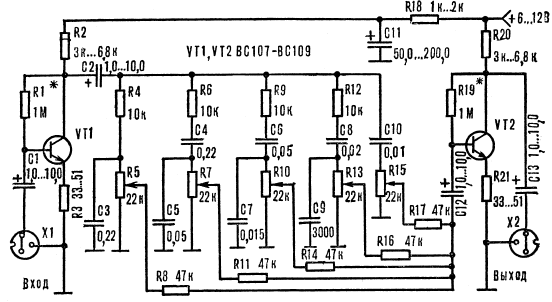

Пятиполосный эквалайзер на транзисторах: схема и инструкция

Данный проект представляет собой пассивный полосовой корректор АЧХ, который является отличным решением для тонкой настройки звука в Hi-Fi системах. Главная особенность данной схемы заключается в использовании активных усилительных каскадов на транзисторах как на входе, так и на выходе устройства. Это позволяет эффективно компенсировать неизбежные потери уровня сигнала, возникающие в пассивных частотных фильтрах, обеспечивая на выходе коэффициент усиления, близкий к единице или чуть выше.

Для тех, кто ищет альтернативные решения, рекомендуем ознакомиться с усилителем на полевых транзисторах (50 Вт/8 Ом), который также использует дискретные элементы для достижения высокого качества звучания.

Принцип работы и настройка

Настройка режима работы транзисторов по постоянному току является критически важным этапом при сборке устройства. Режимы задаются с помощью резисторов R1 и R19. При правильной сборке напряжение на коллекторах транзисторов должно составлять ровно половину напряжения питания схемы. Это обеспечивает максимальный динамический диапазон и предотвращает искажения сигнала.

Ток потребления всего эквалайзера составляет всего 10 мА, что делает схему энергоэффективной и безопасной для использования в различных усилительных комплексах.

Подбор компонентов и детали

Одним из главных преимуществ данной схемы является её неприхотливость к полупроводниковым элементам. В эквалайзере можно применить транзисторы серий КТ3102, КТ342, КТ315 с любыми буквенными индексами. Главное требование к транзисторам — максимальный коэффициент усиления (h21э). Это значительно упрощает поиск деталей для радиолюбителей, так как данные элементы являются массовыми и доступными.

Если вас интересуют схемы на интегральных микросхемах, обратите внимание на пятиполосный эквалайзер на КА22234, который предлагает другой подход к построению фильтрации.

Технические характеристики

Тип схемы: Пассивный корректор с активными каскадами на выходе.
Ток потребления: 10 мА.
Напряжение на коллекторах: 0.5 * Uпит.
Базовые транзисторы: КТ315, КТ3102, КТ342.

Пошаговая инструкция по сборке

Подготовка деталей: Соберите все резисторы и конденсаторы согласно номиналам на схеме. Проверьте транзисторы на работоспособность.
Монтаж: Рекомендуется использовать печатную плату для минимизации наводок. Начинайте монтаж с низких деталей (резисторов), затем устанавливайте конденсаторы, и в последнюю очередь — транзисторы.
Настройка: После подачи питания измерьте напряжение на коллекторах транзисторов. Подбором сопротивлений R1 и R19 добейтесь значения, равного половине напряжения питания.
Тестирование: Подайте звуковой сигнал на вход и проверьте работу каждого полосового фильтра. Убедитесь, что уровень сигнала на выходе не падает ниже уровня входа.

Для завершения формирования звукового тракта не забудьте проверить качество усилителя для наушников Семигора, который отлично сочетается с данной схемой коррекции.

Источником информации для данной схемы послужила книга «500 схем для радиолюбителя». Авторы: Николаев А.П и Малкин М.В. Данное издание является классикой для начинающих и опытных конструкторов, предлагая проверенные временем решения для создания качественной аудиоаппаратуры.
