Радиола Сакта: технические характеристики и параметры первого выпуска

Изготовитель: Рижский радиозавод имени А.С. Попова, выпускался с 1959 года. Эта модель стала одним из ярких примеров советской радиоэлектроники, сочетая в себе функциональность и характерный дизайн эпохи. Для глубокого погружения в историю советского звука рекомендуем также ознакомиться с Victoria-001-стерео, которая демонстрирует развитие аудиотехники того времени.

Назначение: Прибор предназначен для приема радиовещательных станций, работающих в диапазонах ДВ, СВ, КВ и УКВ, а также для проигрывания обычных и долгоиграющих пластинок. Это универсальное устройство, ставшее центром развлечений в советских домах.

Технические характеристики усилителя

Параметры:

Полоса воспроизводимых звуковых частот:

80 – 10000 Гц в диапазоне ЧМ и проигрывании пластинок

80 – 8000 Гц при приёме АМ станций в положении ШП

Номинальная выходная мощность УНЧ: 2 Вт

Уровень фона: ниже 50 дБ

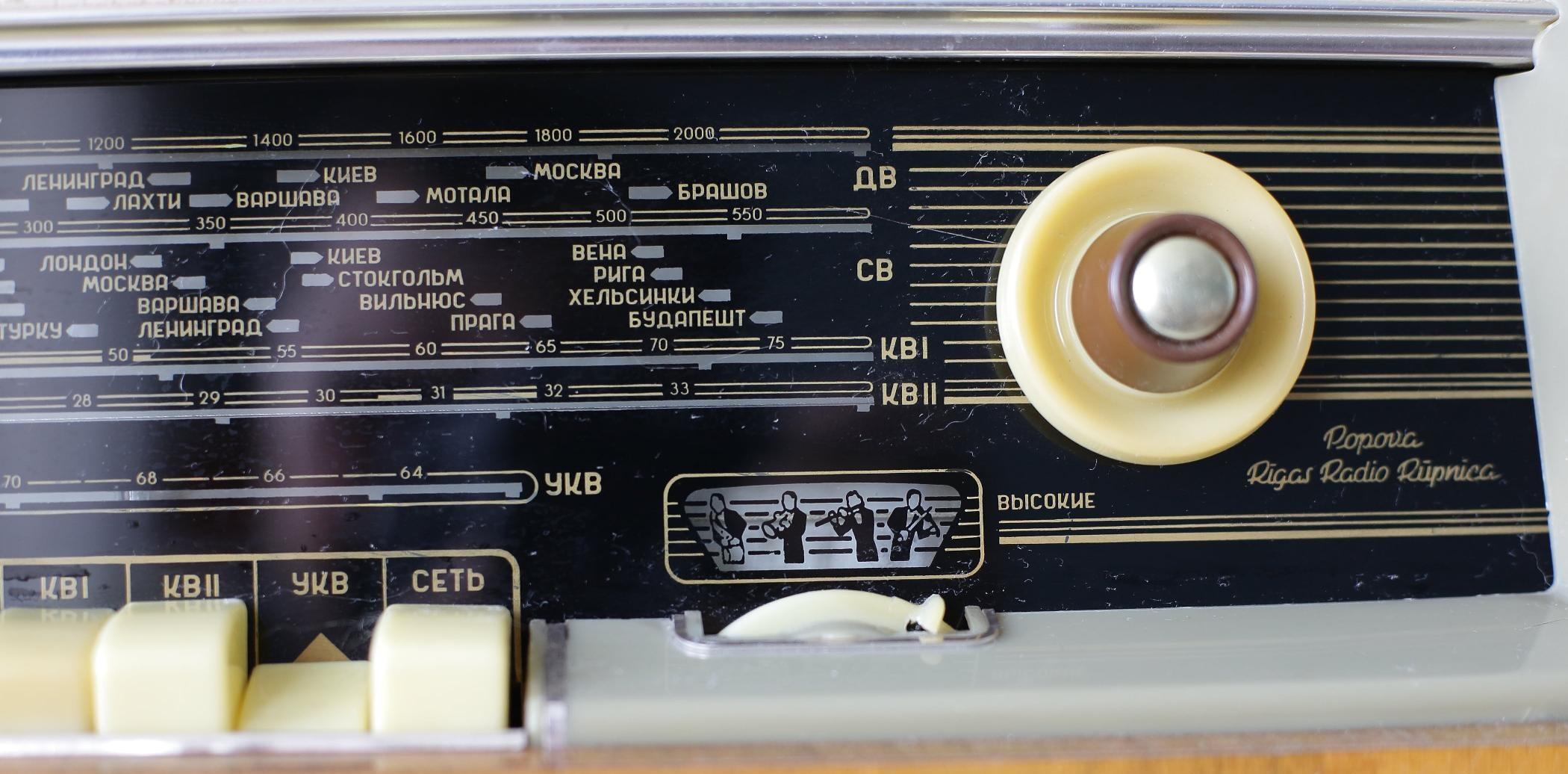

Диапазоны и чувствительность

Диапазоны:

ДВ, СВ стандартные

КВ-1: 3,95 – 7,5 мГц

КВ-2: 9 – 12,1 мГц

УКВ: 64,5 – 73 мГц

ПЧ для АМ: 465 кГц

ЧМ: 8,4 МГц.

Чувствительность:

ДВ, СВ и КВ: 100 мкВ

УКВ: 15 мкВ

Избирательность по соседнему каналу:

40 дБ при узкой полосе

24 дБ при широкой полосе

Потребление и габариты

Потребляемая мощность:

50 Вт при приёме

60 Вт при воспроизведении грамзаписи

Габариты модели (ШхВхГ): 550х395х270 мм

Вес: 17,5 кг

Описание конструкции и дизайна

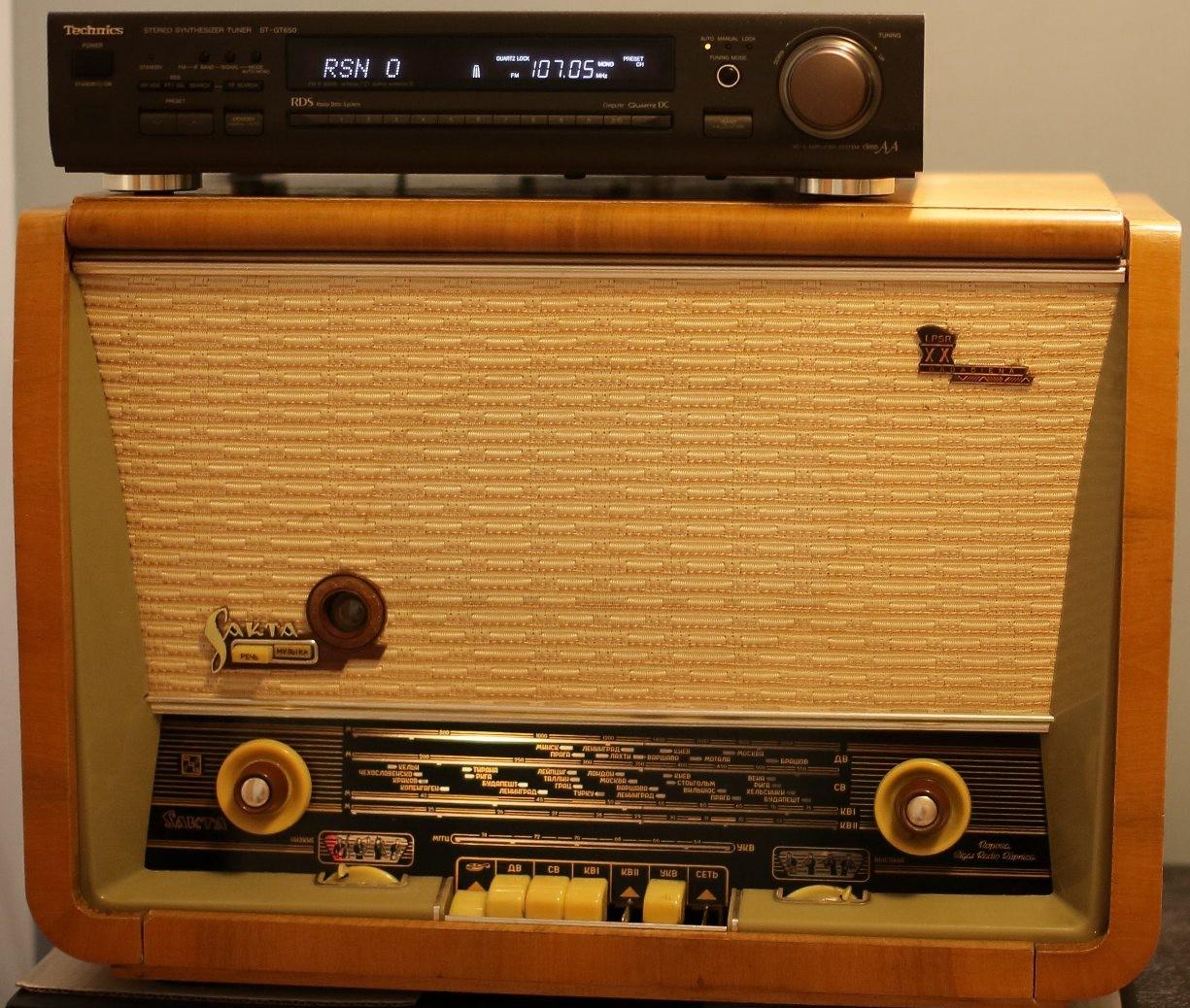

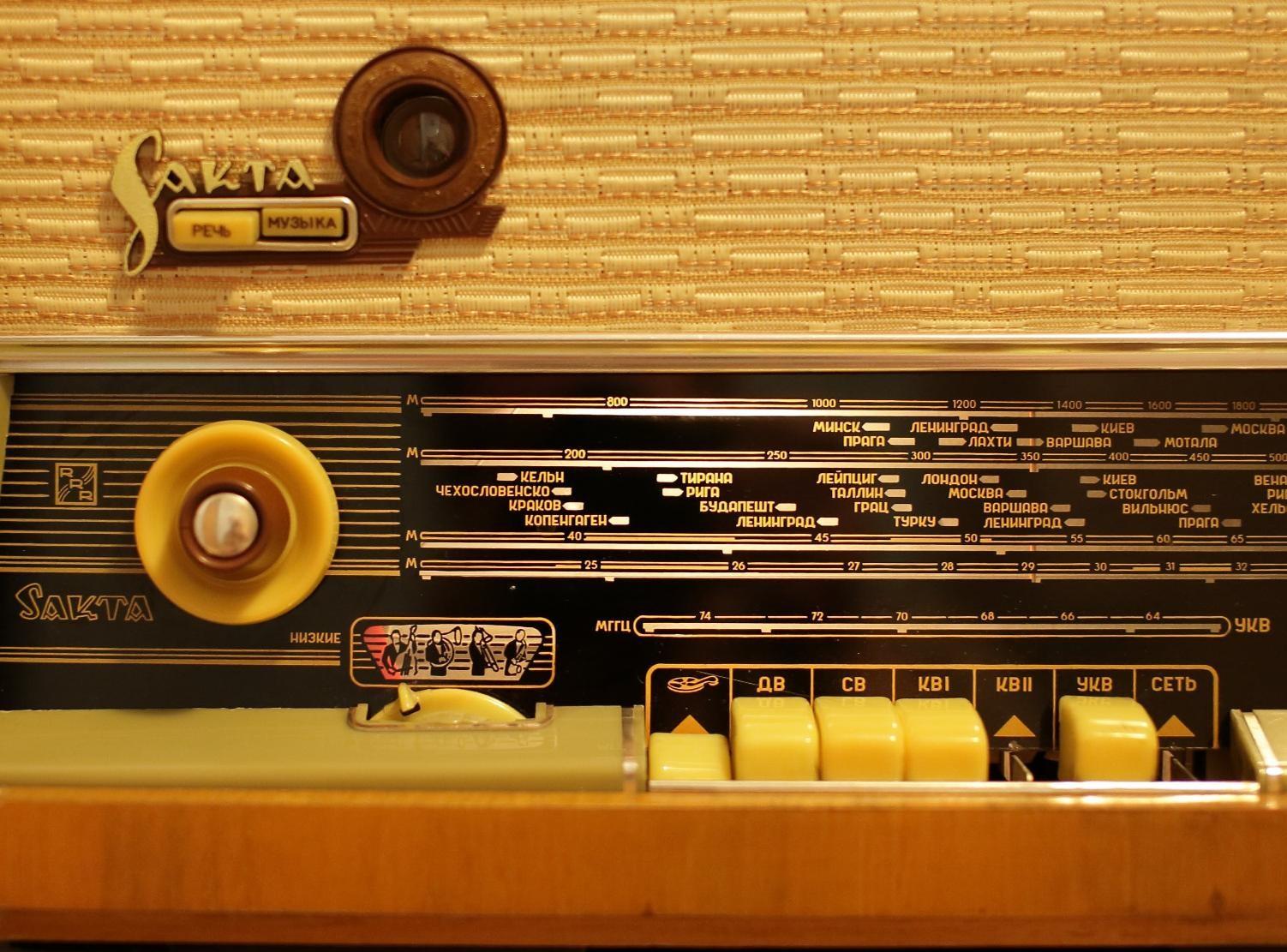

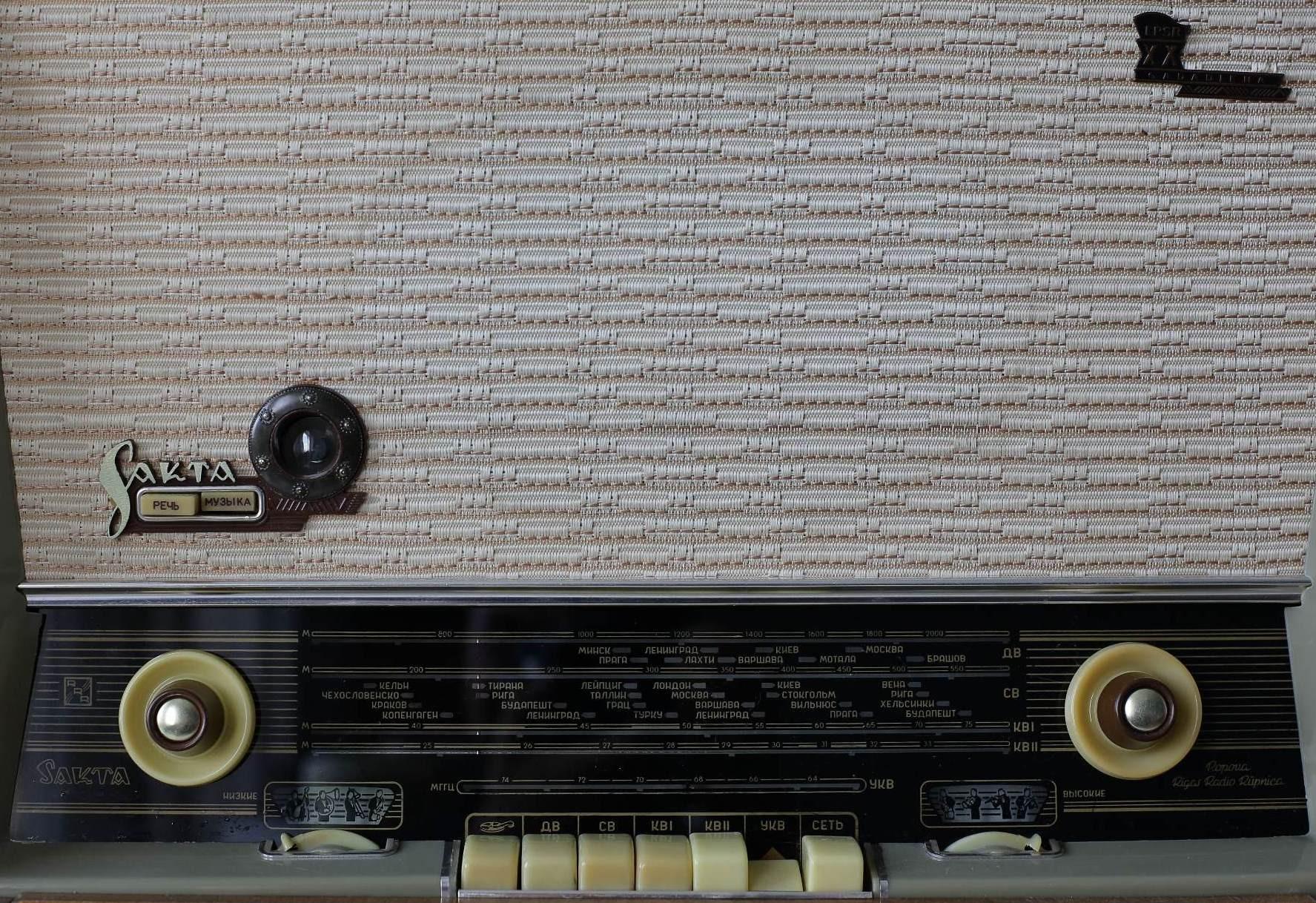

Радиолу выпускали в двух вариантах: с закруглёнными углами футляра и спрямлёнными. Приемник имеет регулировку громкости с тонкомпенсацией, тон-регистр ”МУЗЫКА-РЕЧЬ”, плавные регуляторы тембра НЧ и ВЧ. Тембр ВЧ регулирует и полосу пропускания ПЧ-АМ тракта от 6 и до 18 кГц, что существенно повышает качество звучания местных станций. Для сравнения схемотехники можно изучить Корвет-004-стерео. Тюнер-усилитель или ресивер из СССР.

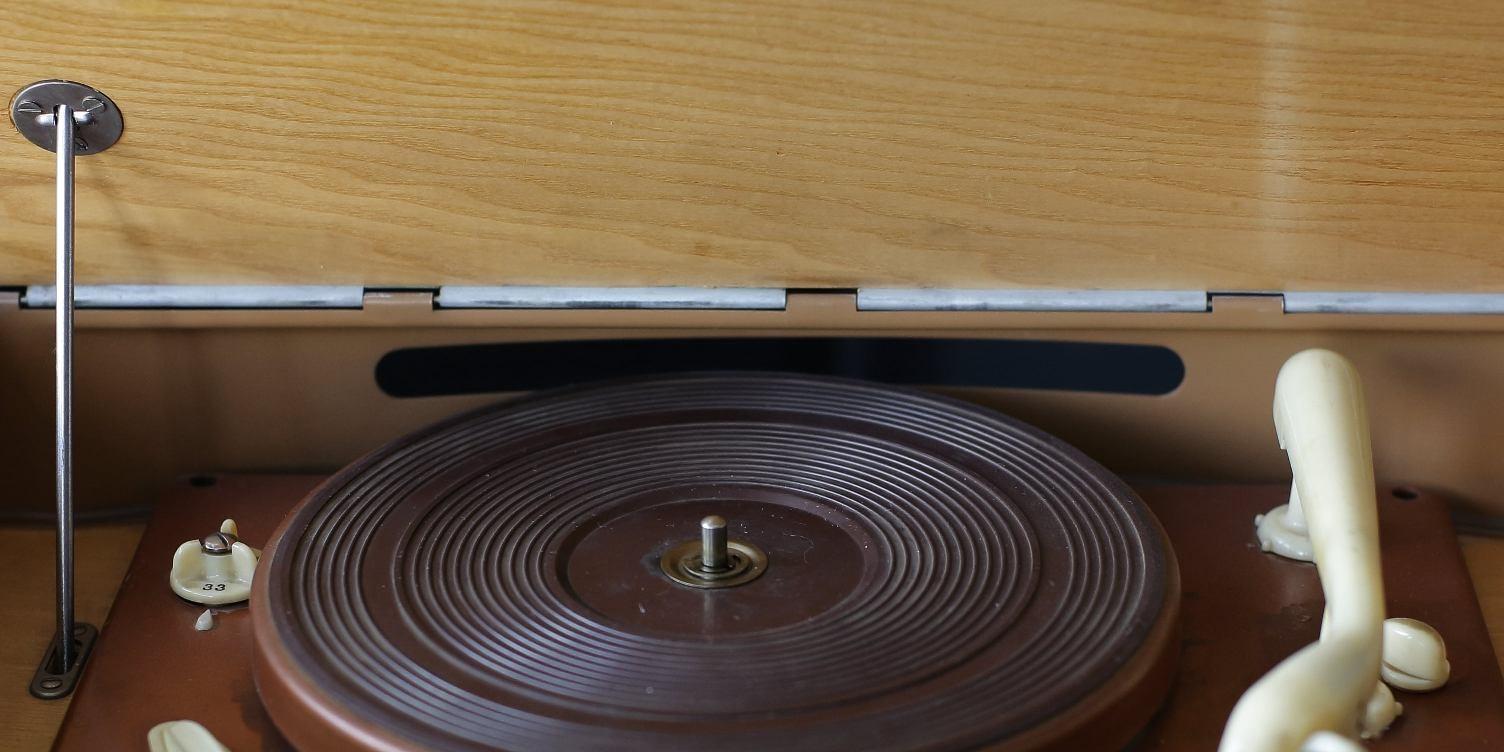

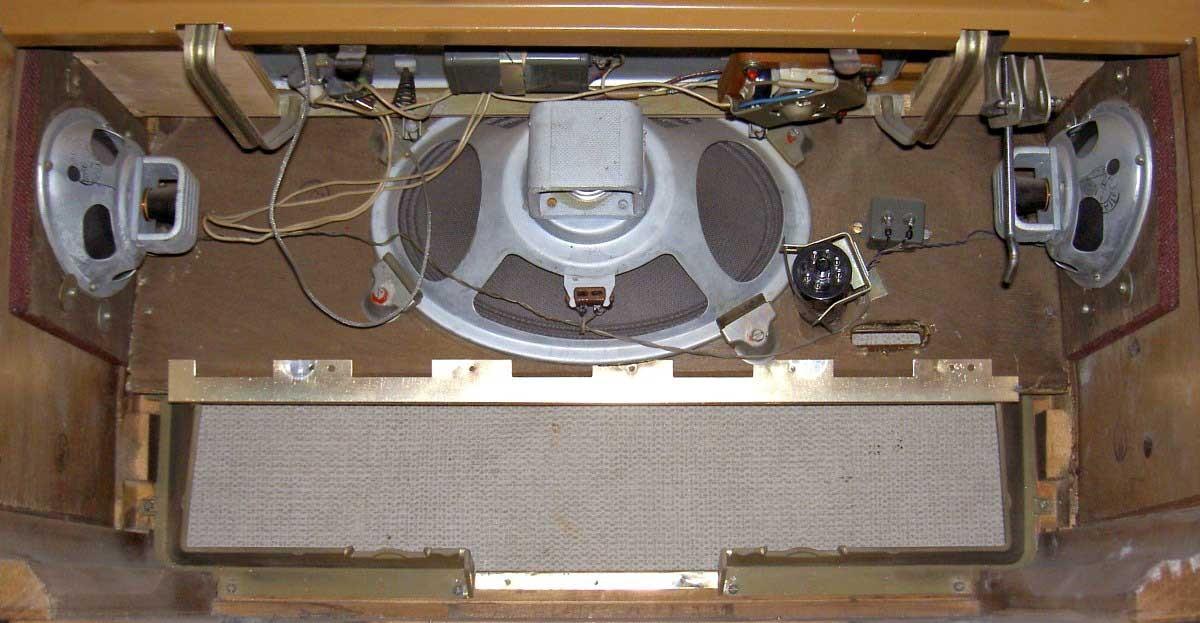

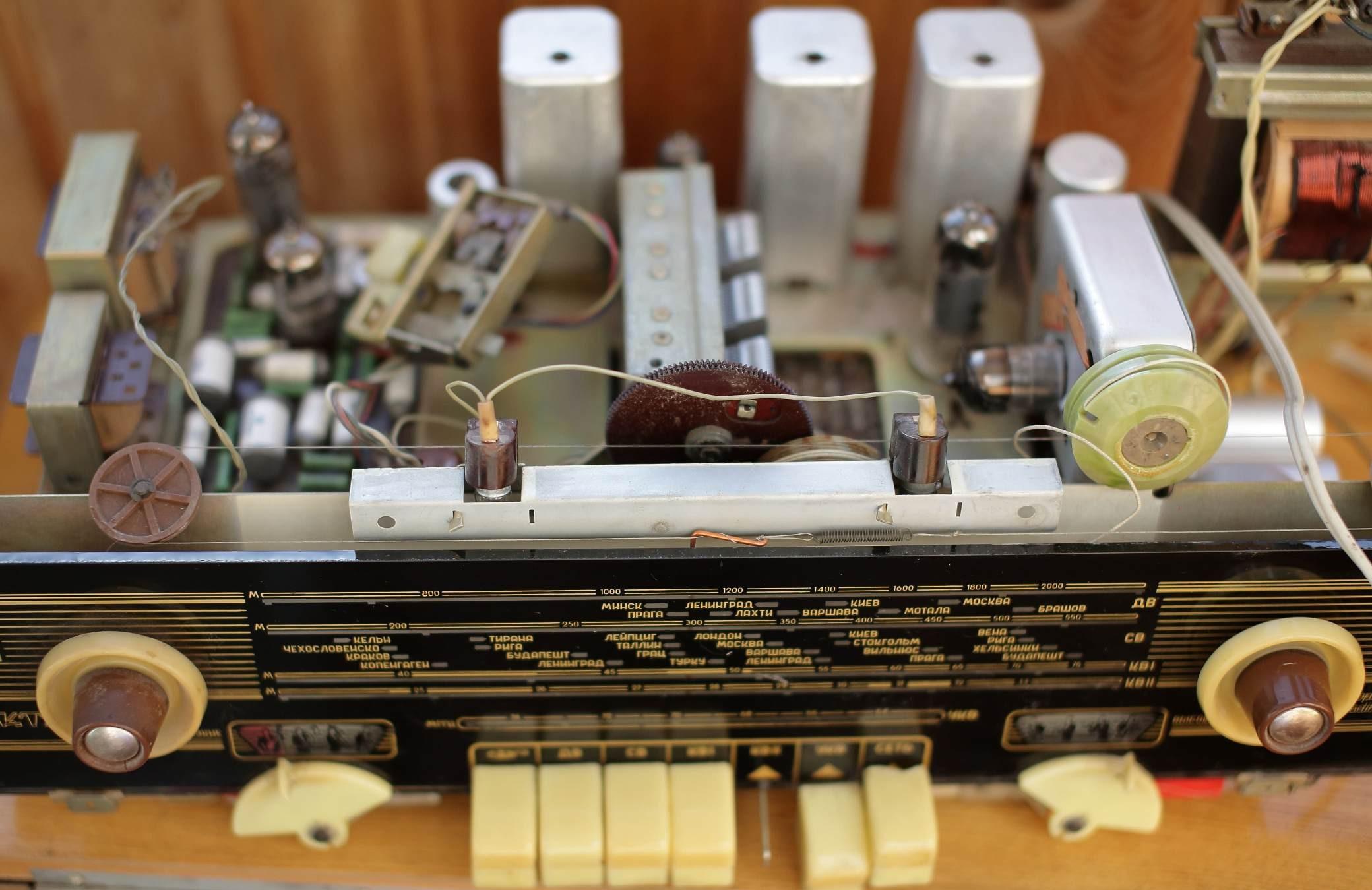

Акустическая система состоит из двух эллиптических громкоговорителей типа или 1 ГД-18, расположенных на боках радиолы, и одного фронтального типа . В радиоле применен печатный монтаж, что было передовым решением для того времени. Конструкция “Сакты” включает 7-ми ламповый приёмник и трёхскоростной электропроигрыватель (ЭПУ).

Автор фото Валерий Крюк.

Документация по радиоле доступна на диске. Также вы можете изучить другие Радиоприёмники из коллекции, чтобы проследить эволюцию советской радиоаппаратуры.
