Радиола Виктория-001-стерео: полный обзор и характеристики

Радиола высшего класса “Виктория-001-стерео” производилась Рижским радиозаводом им. А.С. Попова в 1972 году. Это устройство стало вершиной развития советской акустики того времени, предлагая стереозвучание, недоступное для массового потребителя. В отличие от более простых моделей, таких как Радиола “Сакта” (первый выпуск), Виктория-001 предлагала сложную схемотехнику и премиальное исполнение.

Назначение и возможности

Основное назначение устройства — приём монофонических радиопрограмм в диапазонах ДВ, СВ, пяти поддиапазонах КВ и УКВ, а также стереофонических передач в диапазоне УКВ-ЧМ. Кроме того, радиола предназначена для прослушивания записей с моно и стереофонических грампластинок. Это универсальный центр домашнего аудио, способный конкурировать с зарубежными аналогами того периода.

Технические характеристики

Аудиотракт:

Полоса звуковых частот тракта AM: 40 – 6300 Гц
Полоса звуковых частот тракта ЧМ/грамзаписи: 40 – 16000 Гц
Номинальная выходная мощность на канал: 4 Вт
Максимальная выходная мощность на канал: 16 Вт

Избирательность в диапазонах ДВ и СВ: 60 дБ

Габариты и вес:

Внешние размеры консольной радиолы (ШхВхГ): 974х672х350 мм

Внешние размеры тюнера, усилителя и проигрывателя (ШхВхГ): 457х175х315 мм
Вес тюнера: 10.5 кг
Вес усилителя: 11,5 кг
Вес проигрывателя: 10,6 кг

Конструкция и описание модели

Радиола выполнена в виде трёх отдельных устройств – тюнер, электропроигрыватель (ЭПУ) и усилитель (УКУ), каждый из которых имеет свой источник питания. Такое разделение блоков позволяло снизить наводки и улучшить качество звука. Кроме того, Виктория-001 компоновалась еще и акустическими системами , которые идеально дополняли её звучание.

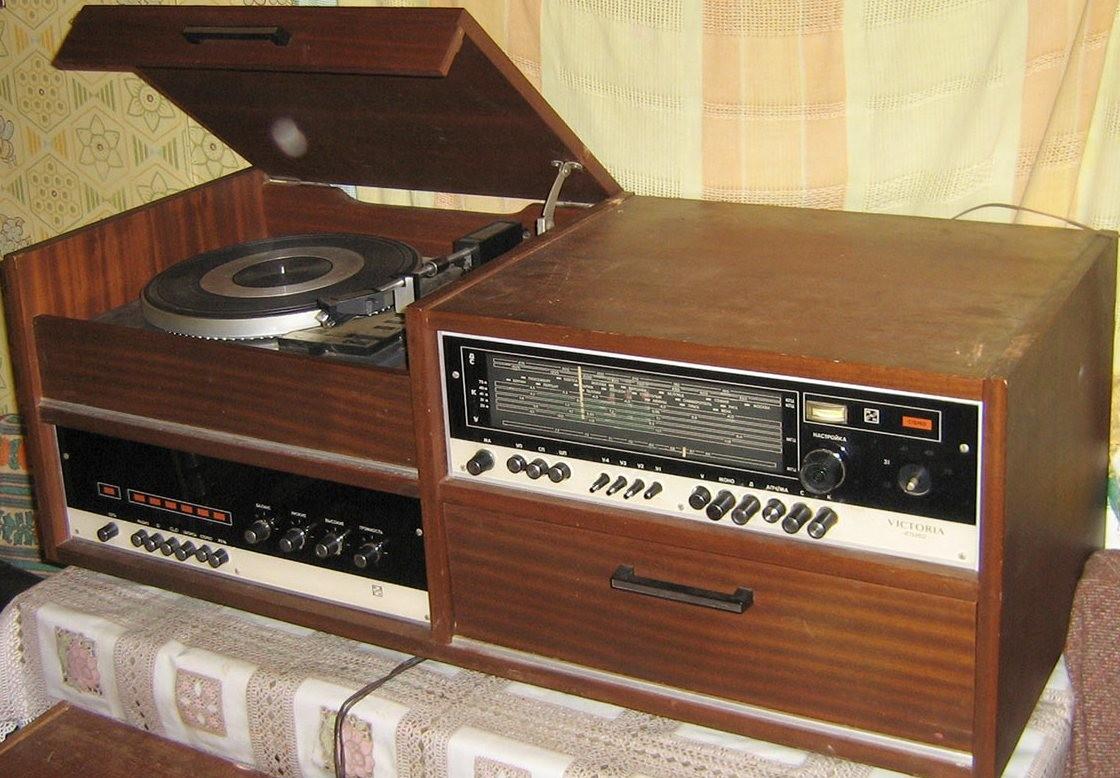

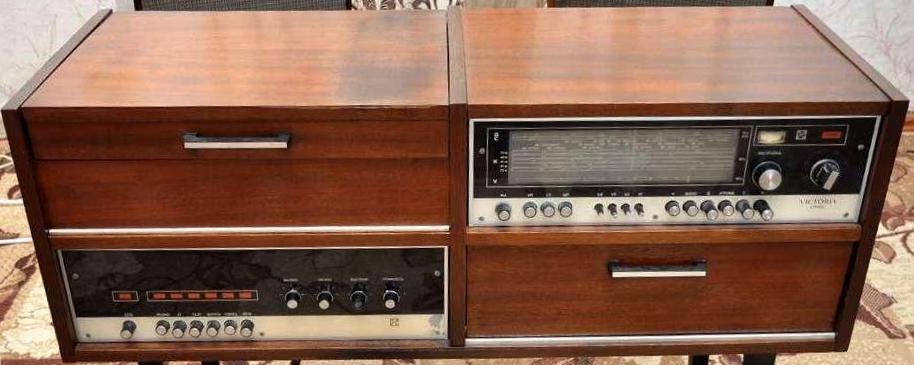

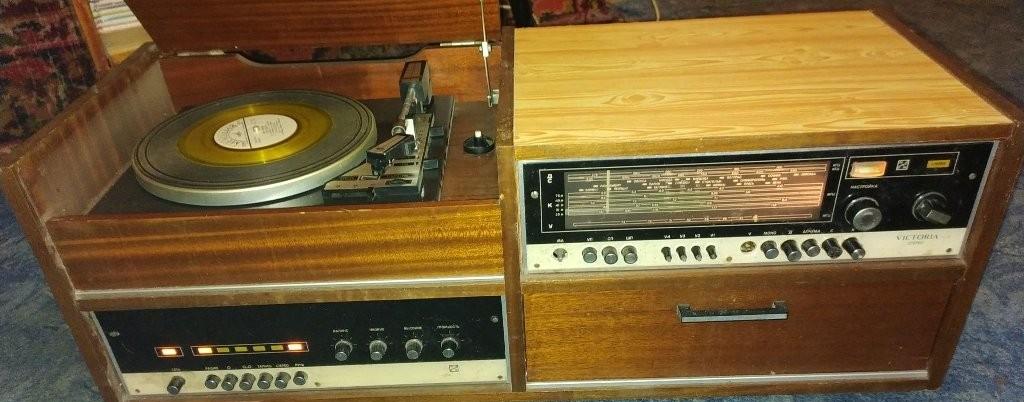

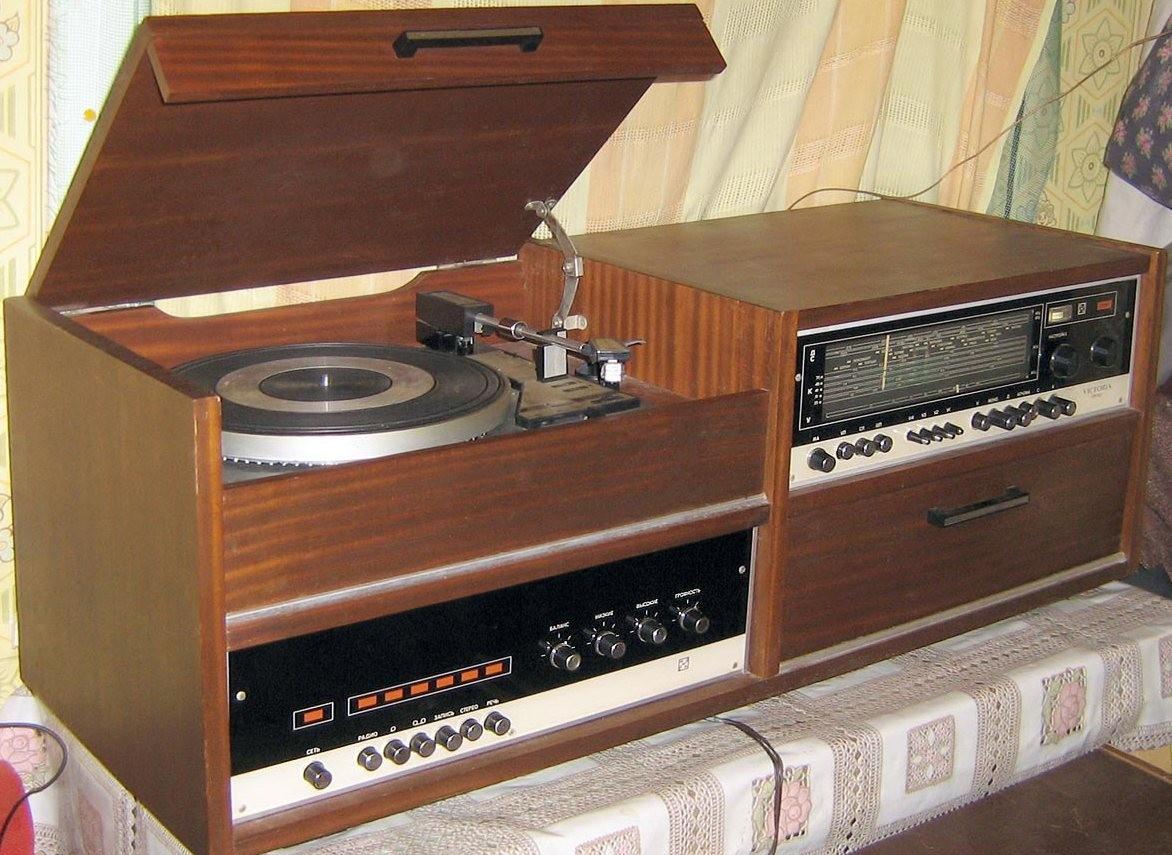

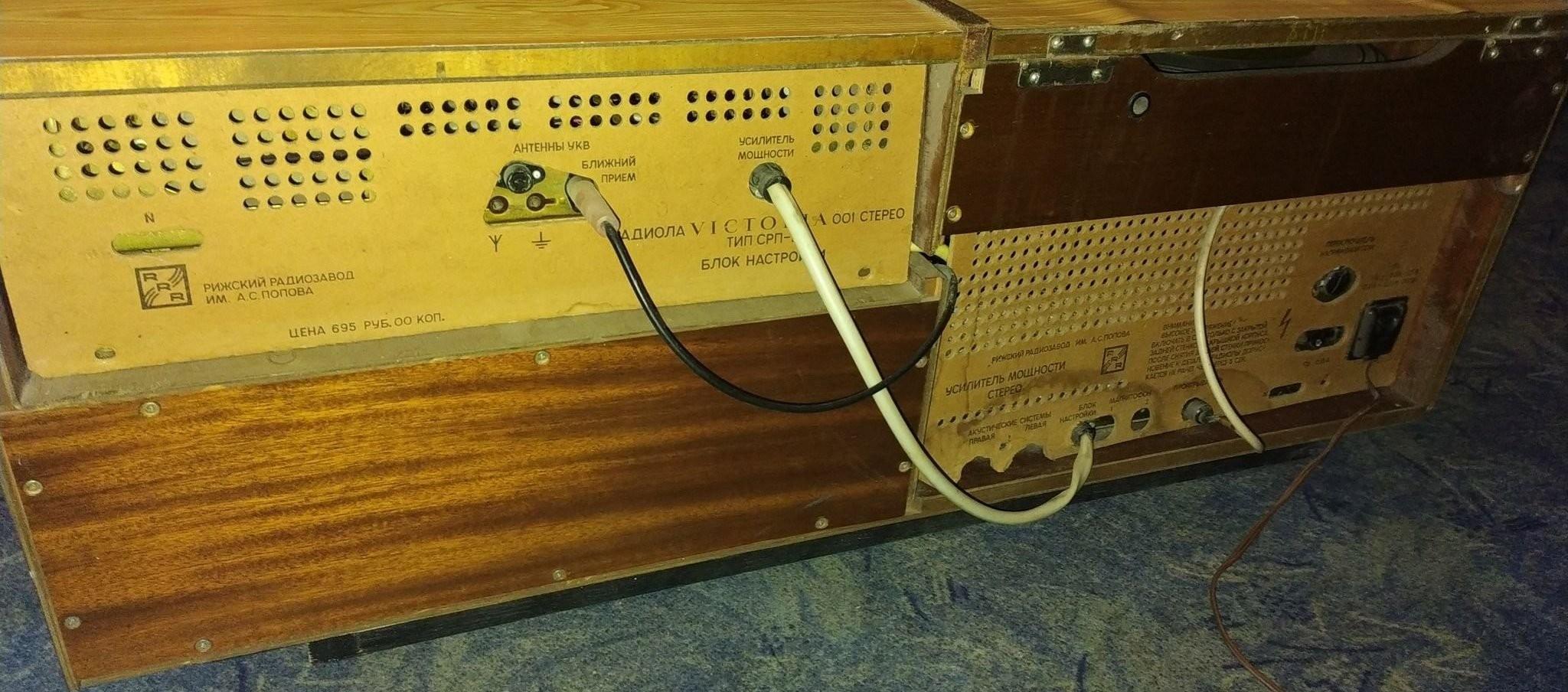

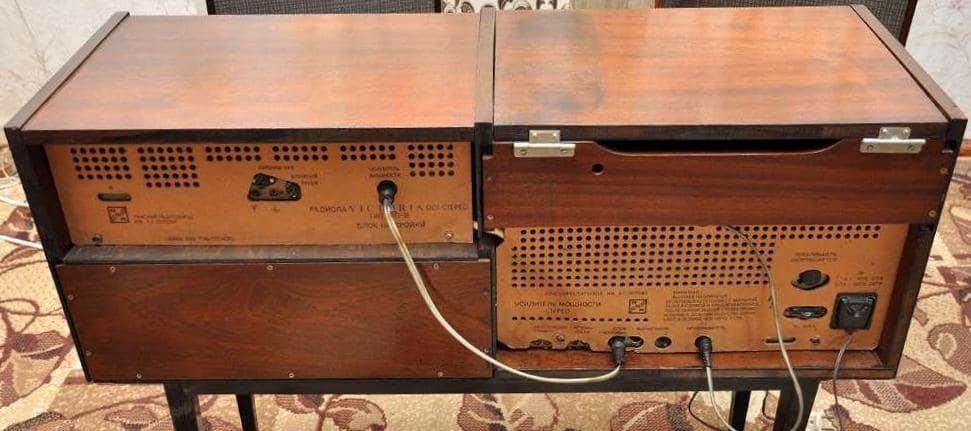

Виктория-001 выпускалась в двух исполнениях: напольном и полочном. В первом варианте все три узла размещены в общем корпусе, но в разных отсеках. В левом нижнем углу – усилитель, над ним проигрыватель, а в правом верхнем — тюнер, под которым, для симметрии находится пустой ящик. Во втором варианте все блоки изготовлены в отдельных корпусах и соединяются шнурами с разъёмами. Это решение напоминало модульные системы, такие как Эстония-008-стерео, но с более высоким классом исполнения.

Схема тюнера

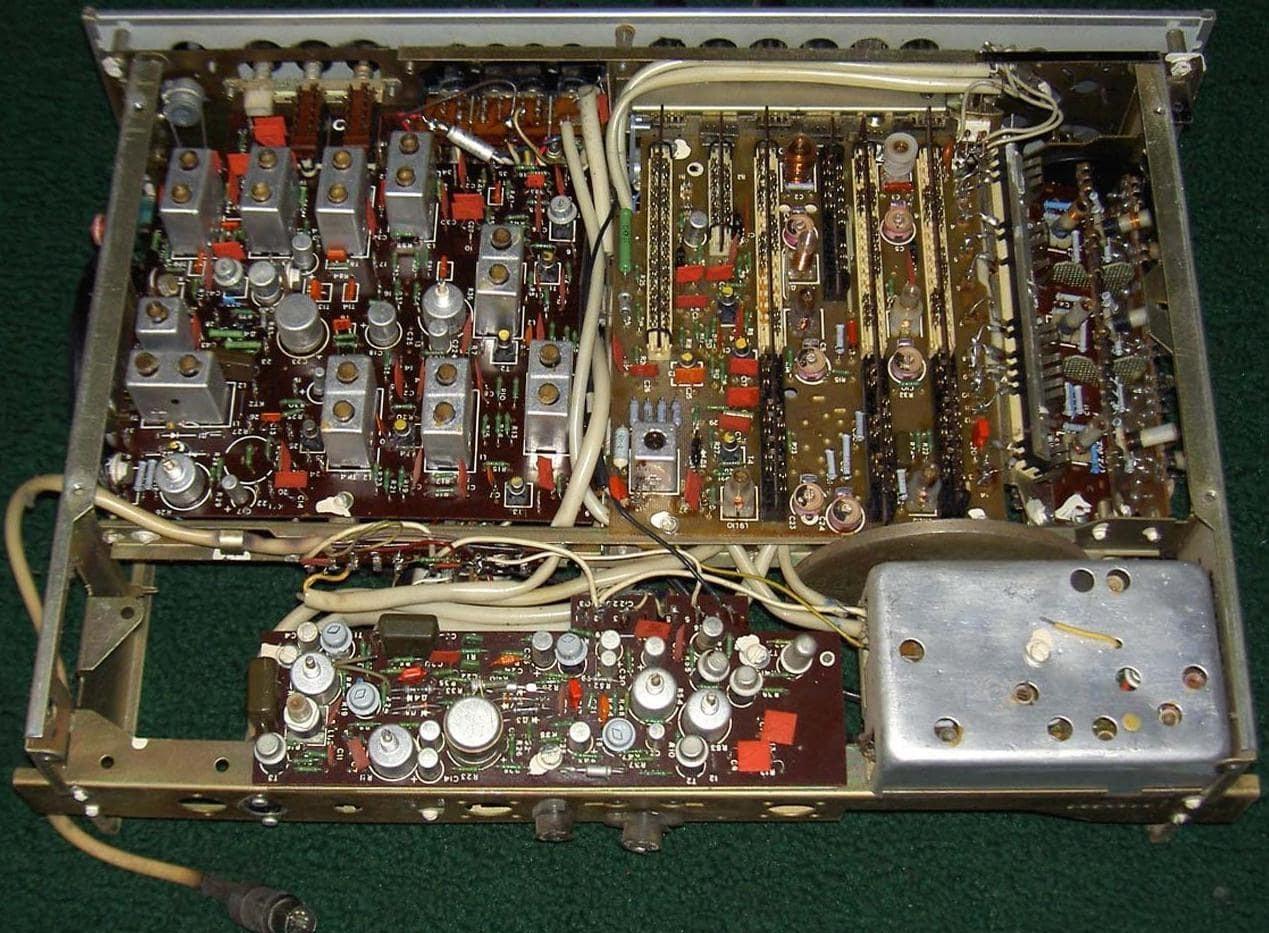

Тюнер аппарата состоит из пяти блоков: УКВ, фиксированных настроек УКВ (ФН), преобразователя частоты АМ диапазонов, обозначенный как блок радиочастот (РЧ), усилитель промежуточной частоты (УПЧ), стереодекодер (СД). Такая архитектура обеспечивала высокую чувствительность и низкий уровень шумов.

Схема усилителя

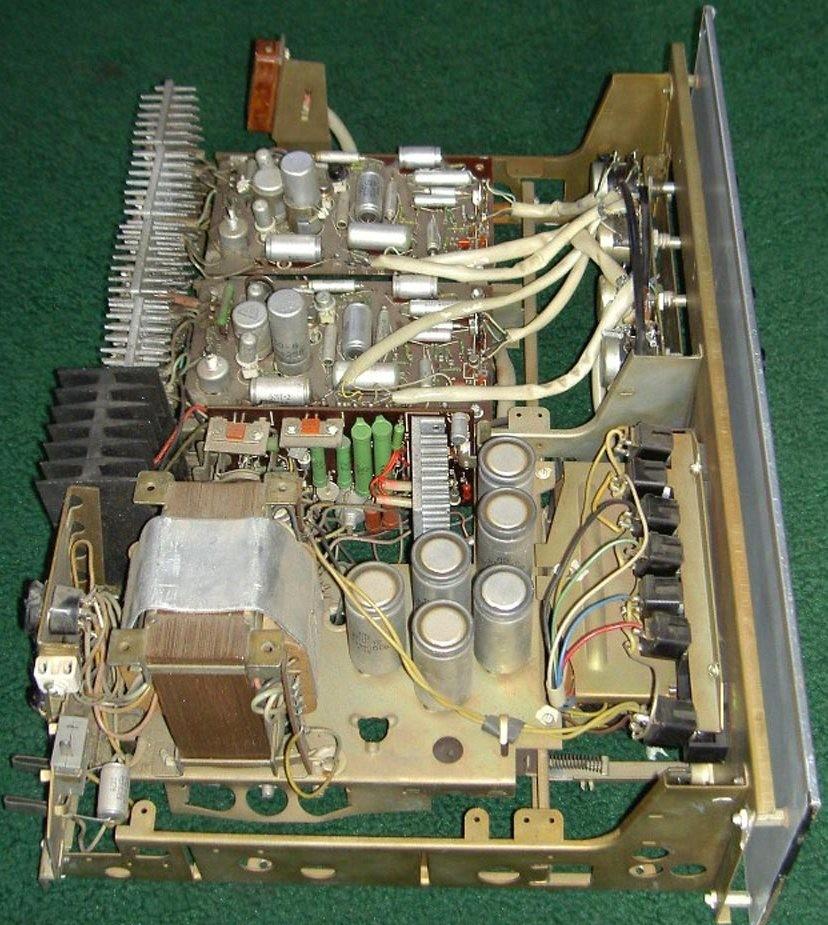

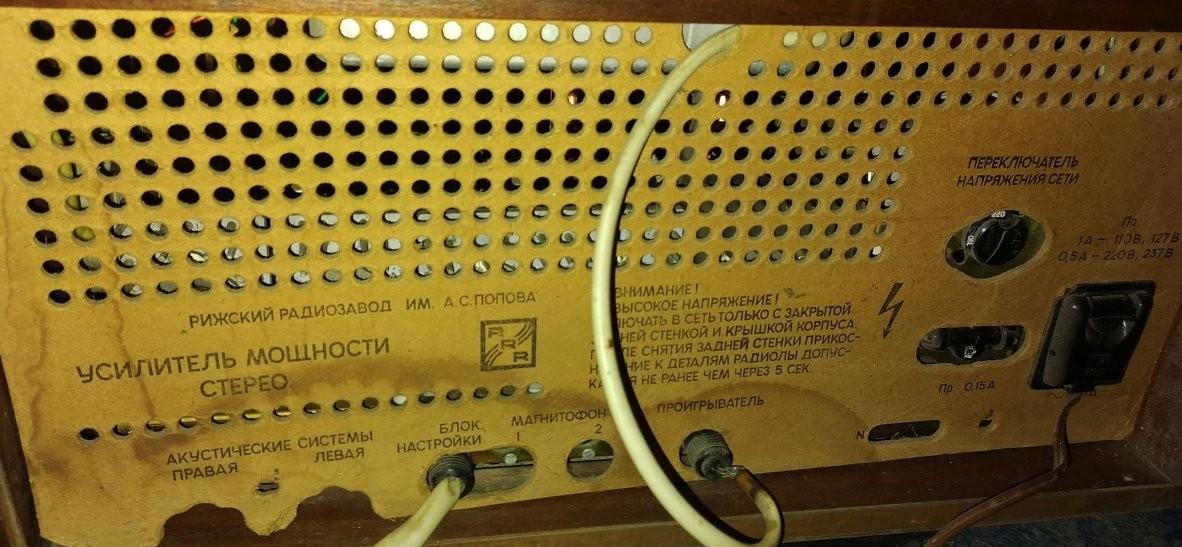

Усилитель состоит из блока питания, блока коммутации и двух одинаковых блоков предварительных усилителей. Вне блоков расположено 5 транзисторов КТ805А, из которых один задействован в силовом узле компенсационного стабилизатора, а оставшиеся четыре — в оконечных каскадах усилителя (по два на канал). Эта схема отличается высокой надежностью и простотой ремонта.

Электропроигрыватель (ЭПУ)

Проигрыватель состоит из электропроигрывающего устройства I-ЭПУ-73С разных модификаций (2-4 скоростное) со стробоскопом для 33 об/мин на тиратроне с холодным катодом МТХ-90, укомплектованное магнитной головкой звукоснимателя ГЗУМ-73С и блока усилителя-корректора звукоснимателя типа УНЧЗ-2.

В радиоле имеется:

ступенчатая регулировка полосы пропускания в диапазонах ДВ, СВ и КВ;
фиксированная настройка на одну из трёх станций;
автоматическая подстройка частоты в УКВ-ЧМ диапазоне;

фиксированное положение местный приём;
тонкомпенсированная регулировка уровня громкости;
плавная регулировка тембра для высших и низших звуковых частот;
фиксированное положение тембров при прослушивании речевых передач;

регулировка стереобаланса;
стрелочная индикация настройки на станцию.

Электрическая схема и ремонт

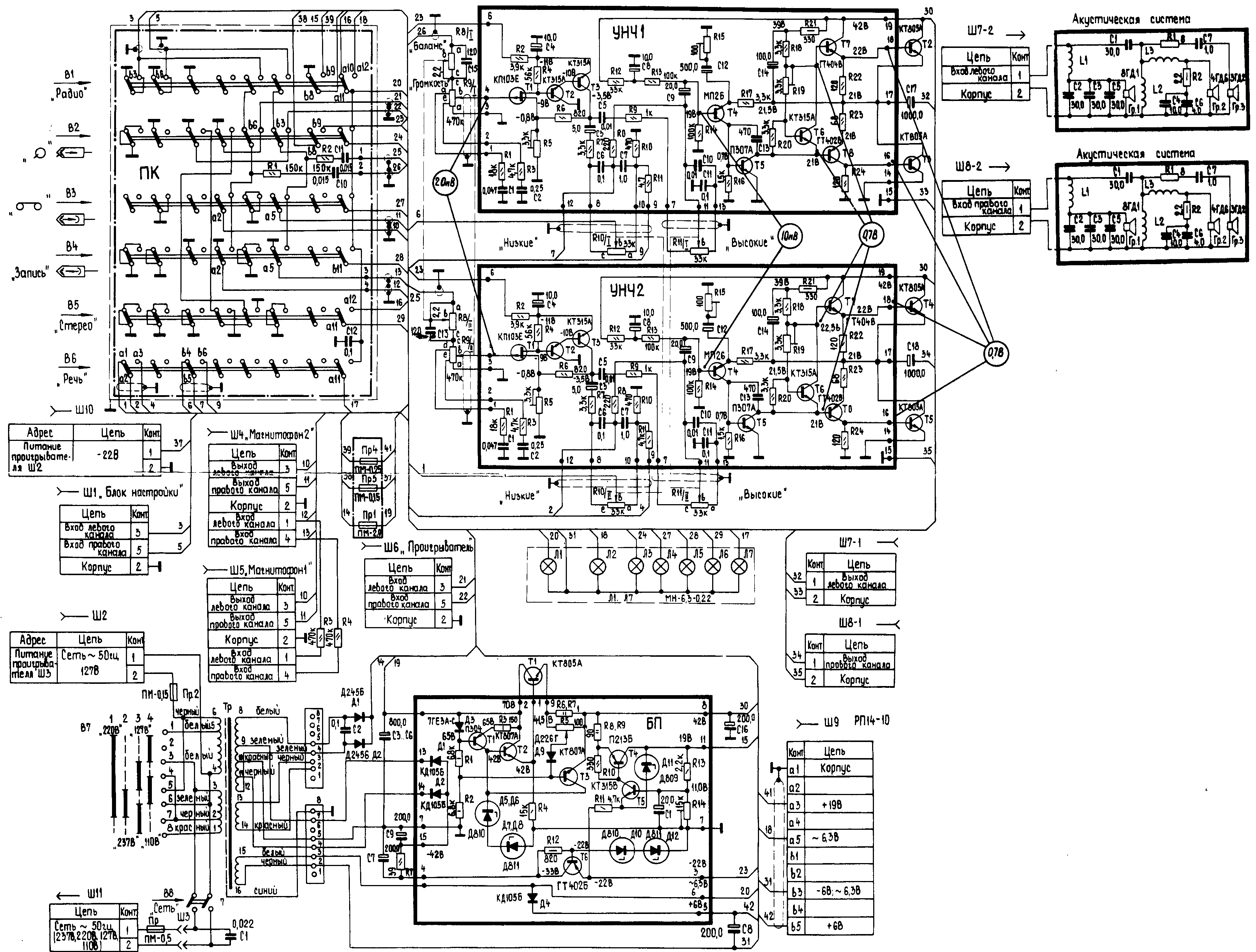

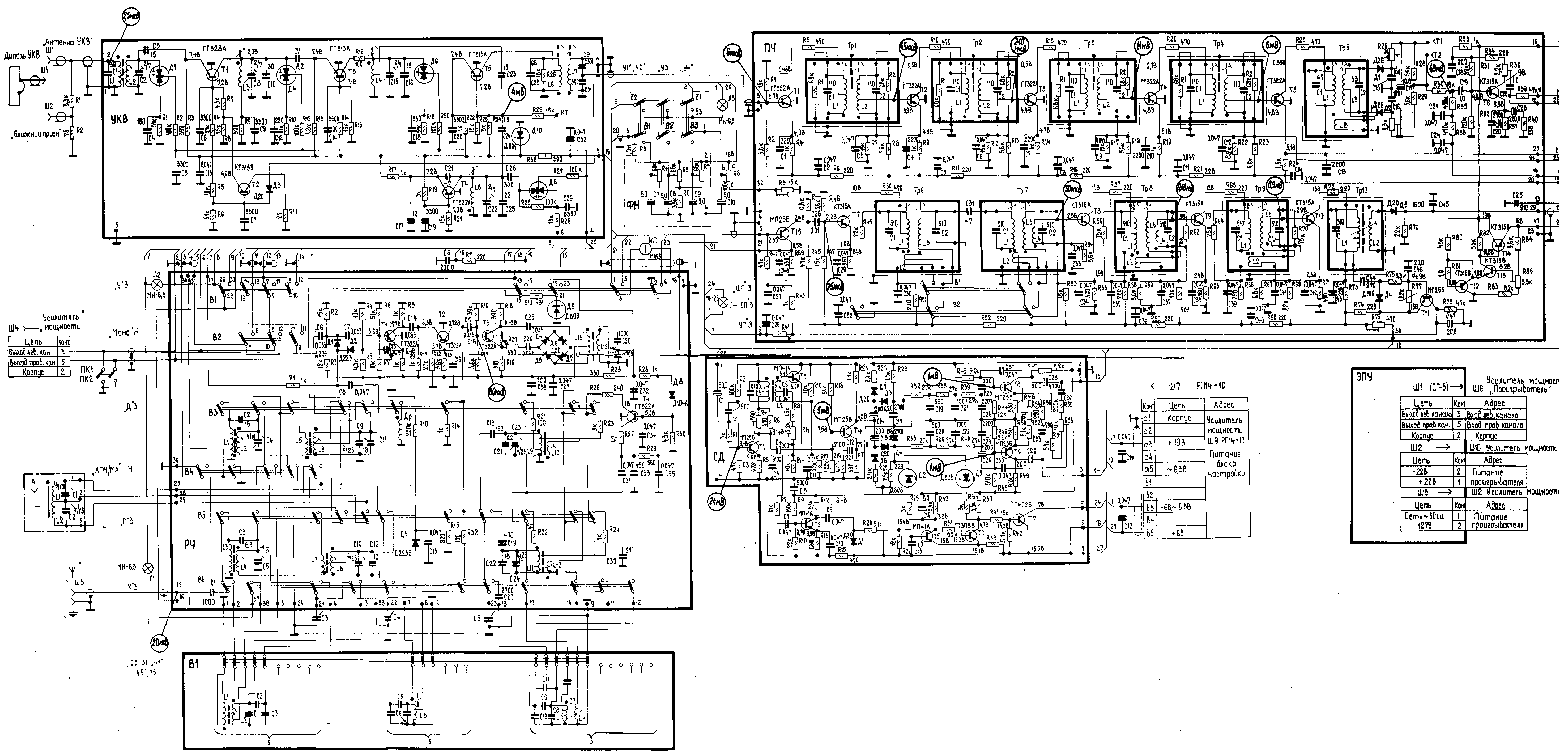

Для самостоятельного ремонта и восстановления работоспособности радиолы необходимо иметь под рукой оригинальную документацию. Ниже представлена электрическая схема Виктория-001 типа “Н”:

Для детального изучения принципов работы и поиска запчастей рекомендуется скачать полную документацию. Инструкция и схемы Виктория-001 доступны для скачивания по ссылке выше. Если вы ищете альтернативные варианты для восстановления, обратите внимание на Вега-109-стерео, которая также является популярной моделью среди коллекционеров.

Фото: rw6ase.narod.ru
