Радиола Эстония-008-стерео: характеристики и описание

Стереофоническая радиола высшего класса Эстония-008 изготавливалась в 1979 году на Таллинском заводе “Пунане-РЭТ”. Это устройство предназначалось для приема монофонических и стереофонических передач в диапазоне УКВ, а также для качественного воспроизведения механической записи с монофонических и стереофонических грампластинок. К радиоле можно подключать магнитофон для записи УКВ тюнера или с ЭПУ. Для сравнения, более ранняя модель Радиола «Эстония-55» имела более простую конструкцию, тогда как 008-я стала шагом вперед в развитии советского Hi-Fi.

Технические параметры Эстония-008

Основные характеристики, определяющие звучание и возможности устройства:

• Диапазон воспроизводимых частот: 40 – 20000 Гц

• Номинальная выходная мощность на канал: 25 Вт
• Максимальная выходная мощность на канал: 35 Вт
• Мощность потребляемая от сети: 80 Вт

• Внешние размеры (ШхВхГ): 588х210х395 мм
• Вес: 16 кг

Особенности конструкции и активные колонки

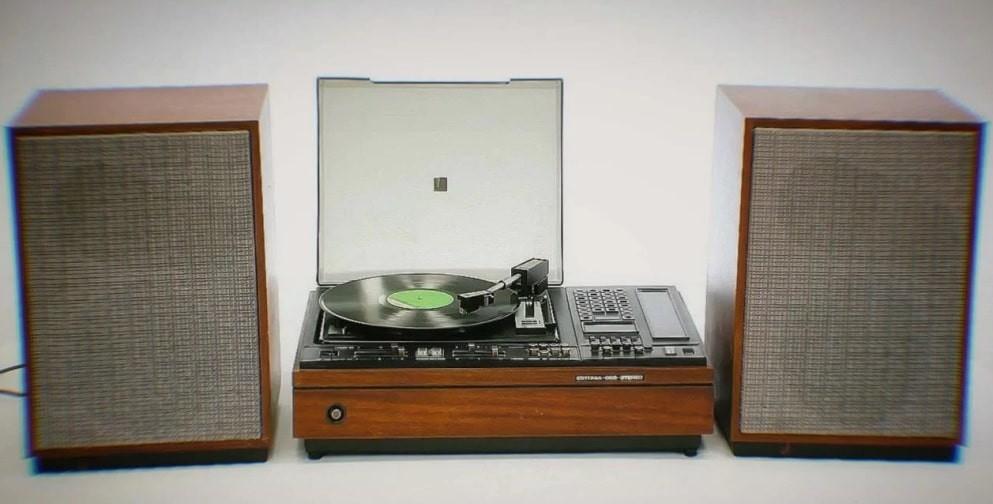

Впервые в отечественной практике в радиоле “Эстония-008-стерео” применены так называемые активные громкоговорители, объединяющие усилители мощности и динамические головки с фильтрами – . Это решение позволило достичь высокого качества звука и упростить подключение внешних акустических систем. В отличие от акустических систем типа Топільче МП-105С, где усилитель и колонки разнесены, здесь вся система интегрирована в один корпус.

Управление и функциональные возможности

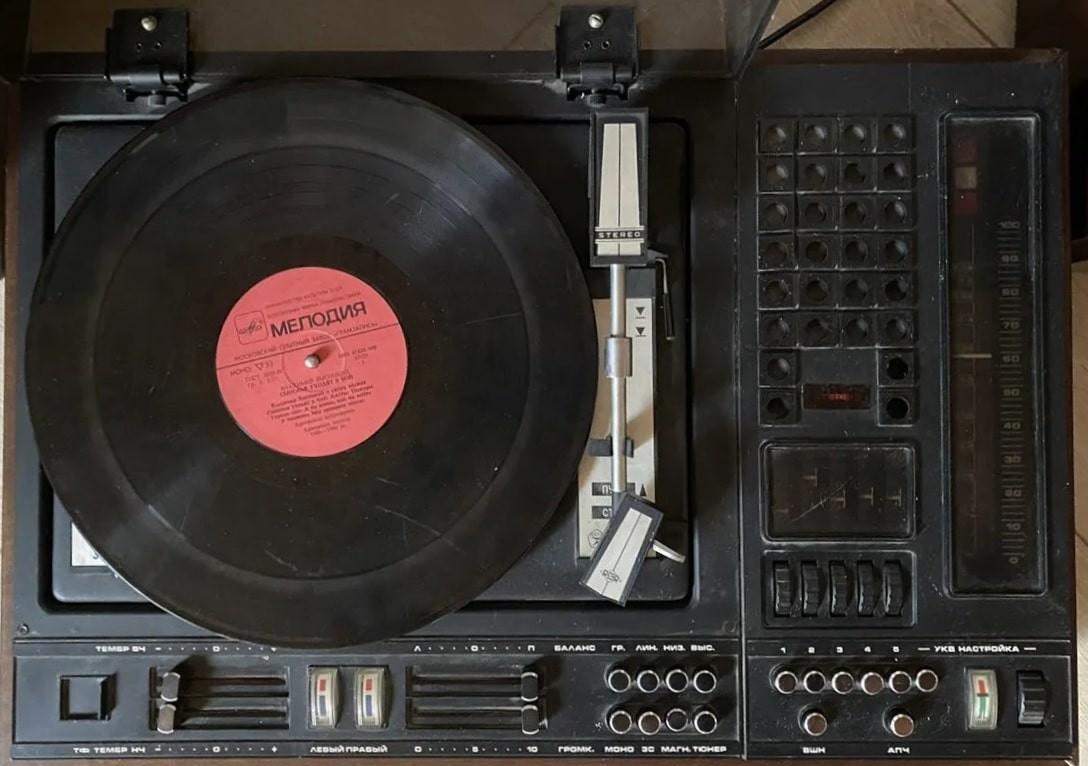

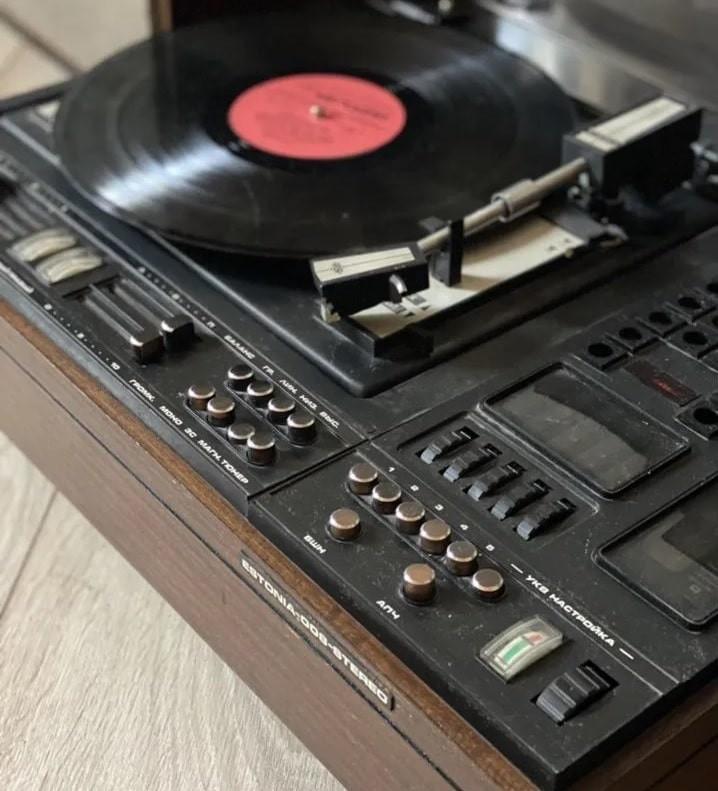

В Эстонии-008 имеется автоматическая подстройка частоты, бесшумная настройка, фиксированная настройка на пять радиостанций, раздельная регулировка тембра по низшим и высшим звуковым частотам, отключаемая система тонкомпенсации, регулировка стереобаланса. Для контроля качества приема и усиления сигнала предусмотрены стрелочный и световой индикаторы точной настройки, индикатор стереопередачи, два индикатора уровня выходной мощности в трактах НЧ, встроенная контрольная динамическая головка.

Схема и внутреннее устройство

Блок радиолы состоит из двух частей: электрофона и тюнера. Электрофон (левая половина шасси) содержит проигрыватель электропроигрывающее устройство II-ЭПУ-62СМ с магнитной головкой звукоснимателя ГЗМ-105, две платы предварительного усилителя НЧ, стабилизатор , трансформатор и органы управления низкочастотной частью радиолы. Тюнер (правая половина шасси) содержит тракт ЧМ, состоящим из блока УКВ, усилителя НЧ, стереодекодера, двух комбинированных блоков автоматики и контрольного громкоговорителя. Монтаж радиолы выполнен на отдельных печатных платах и з фольгированного гетинакса.

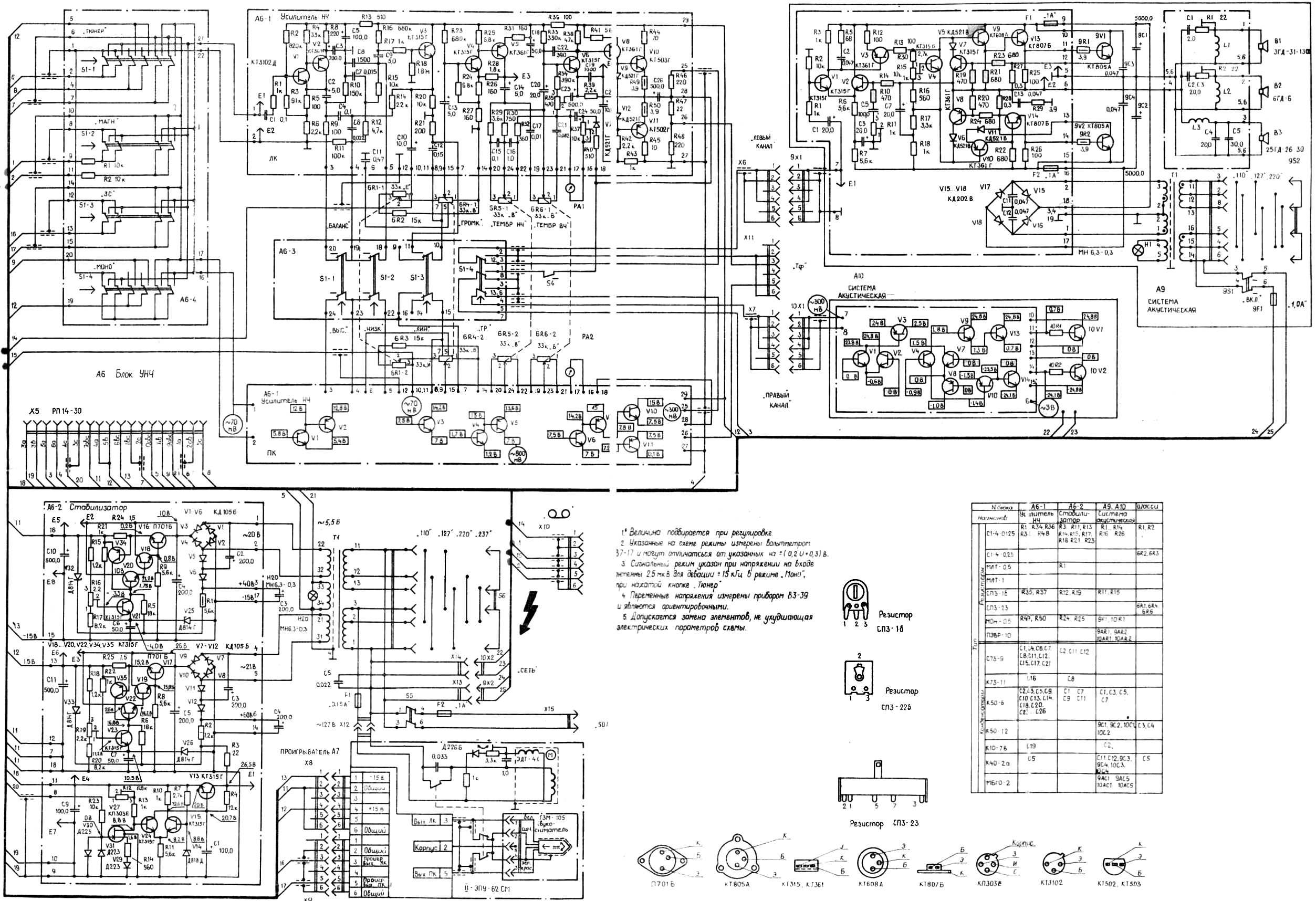

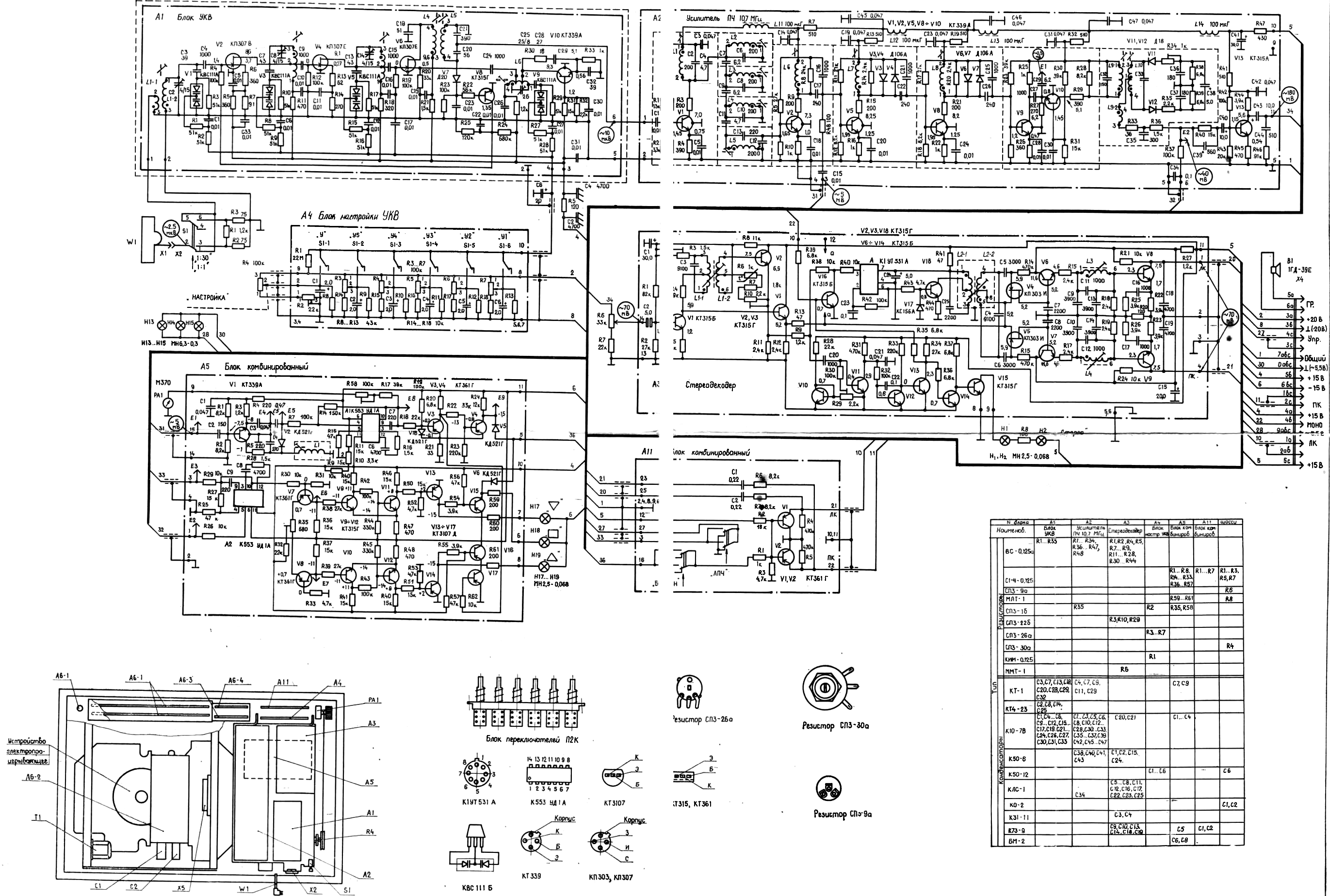

Схема Эстония-008 (лист 1):

Схема Эстония-008 (лист 2):

Инструкция на диске

Для удобства обслуживания и ремонта мы подготовили полную документацию. Инструкция на диске содержит подробные описания по настройке и обслуживанию устройства.
